Куб с пароводяной рубашкой

Martin, Ты горелкой будешь греть пароген где тэны стоят, или для этих целей у тебя будет дополнительный парогенератор?

Titoeto96, вообще думаю сделать обычный ПВК с теннами с плоским внешним дном под которым буду жечь горелку.

Martin, Можно и горелку поставить, если прокладок в парогене под тэн, либо другие нужды нет и не боишься большого взрыва. У меня доступа к газу нет, но когда переделывал пищеварочник под свои нужды в принципе решил, что если будет газ, то сделаю выносной(дополнительный) пароген (подальше от открытого пламени и алкоголя), а пар буду подавать по паропроводу в основной парогенератор, через патрубок верхнего уровня воды, а через нижний патрубок уровня воды в основном парогенераторе будет возвращаться конденсат в дополнительный пароген. Если теплотрассу от дополнительного  к основному парогенератору утеплить, то думаю  можно сделать все на большом и безопасном расстоянии. У тебя 25 кв. поэтому даже с учетом потерь тебе энергии хватит даже на ПВК 300 литров. У меня на 250 литров 12 кв.

Titoeto96, разделяю твои опасения. Планирую сделать хорошую автоматику, опыт есть. Наставлю датчиков протечек.Экраны. Датчик газа, пламени, датчик спиртов в воздухе. Уже это опробовано и работает. К тому же в полностью автоматическом режиме может быть буду газ только на старте использовать и при варке пива. Там видно будет.

Добавлено через 7мин.:

По поводу прокладок, по подробней бы... Планировал аристоновский тен на клампе поставить сбоку, как это соединение?, выдержит нагрев газом? Или сгон приварить под тен лучше?

Martin, ты же не тэн будешь газом греть. Из парогенератора пвк вода не выкипает, температура не должна подняться критически для расплавления прокладки.

Тепловой экран поставь, ну там козырьки какие перед тэнами, ну и кожух надо на котел из жестянки, чтоб все тепло от горелки с поверхностью котла взаимодействовало.

Купил котел полевой кухни с масляной рубашкой на 50 литров. Теперь думаю как правильно в ПВК переделать.Какие будут советы, какие ошибки стоит избегать. Первые комменты будут прочитать всю ветку. С этим я согласен, нужно прочитать и переосмыслить, но сейчас нет этого времени и возможности для этого. Котел в пути и по приезду нужно дать ТЗ сварному. Вполне осознаю что нужно самому сделать выбор, но в данный момент нуждаюсь в помощи.
bsgart, 19 Окт 16, 21:41
Не кипишуй раньше времени)Сфокаешь опишешь тогда, и советы получишь.Jollier, 19 Окт. 16, 21:50

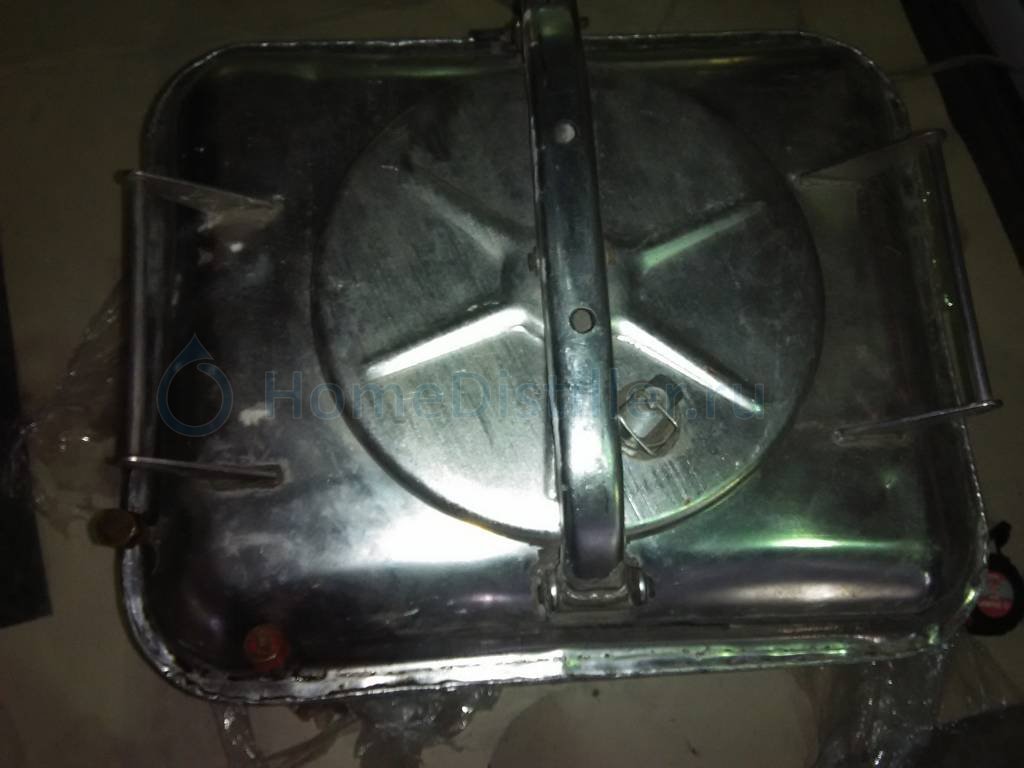

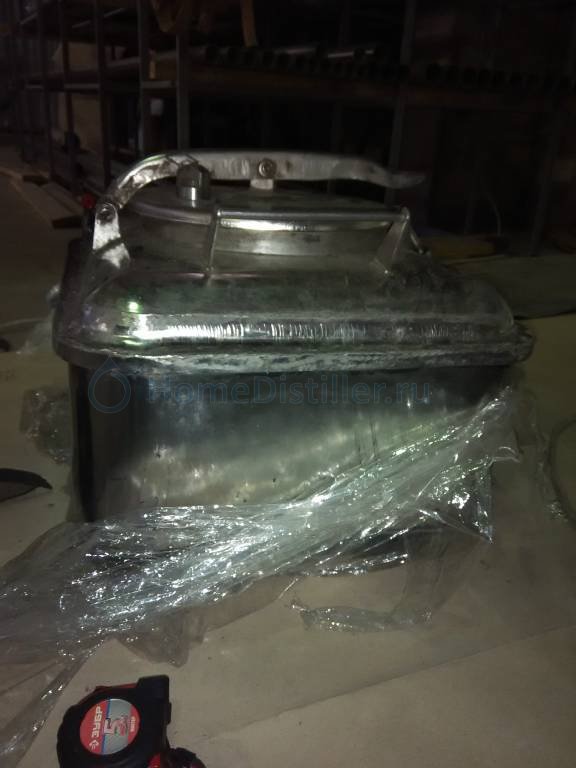

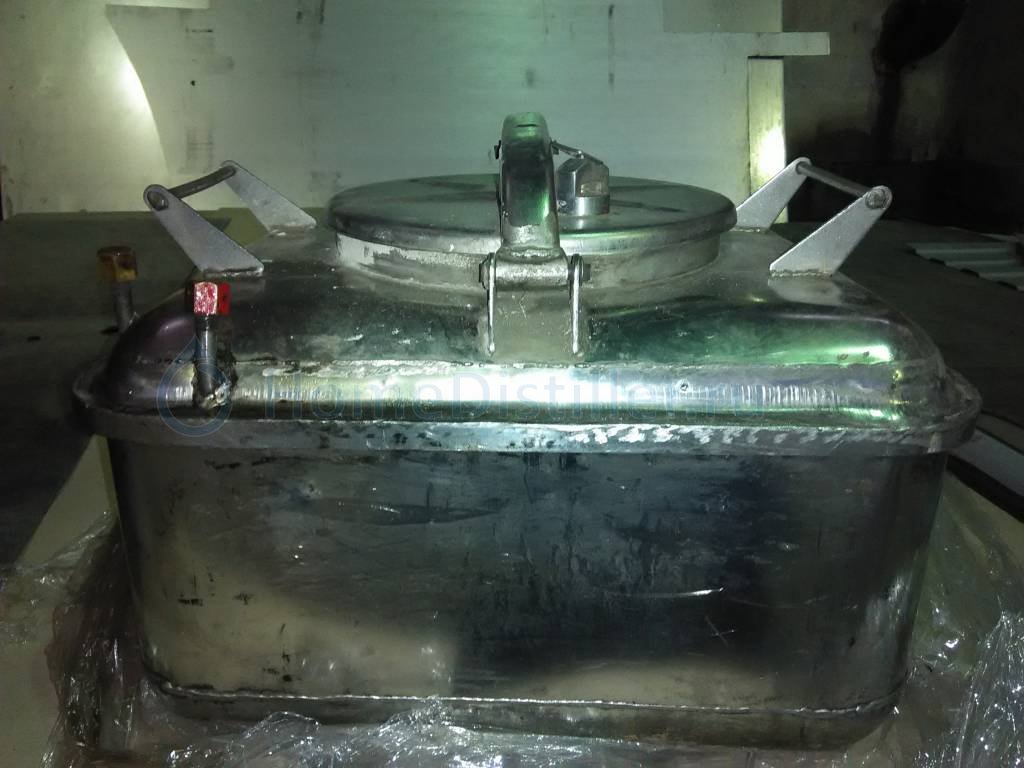

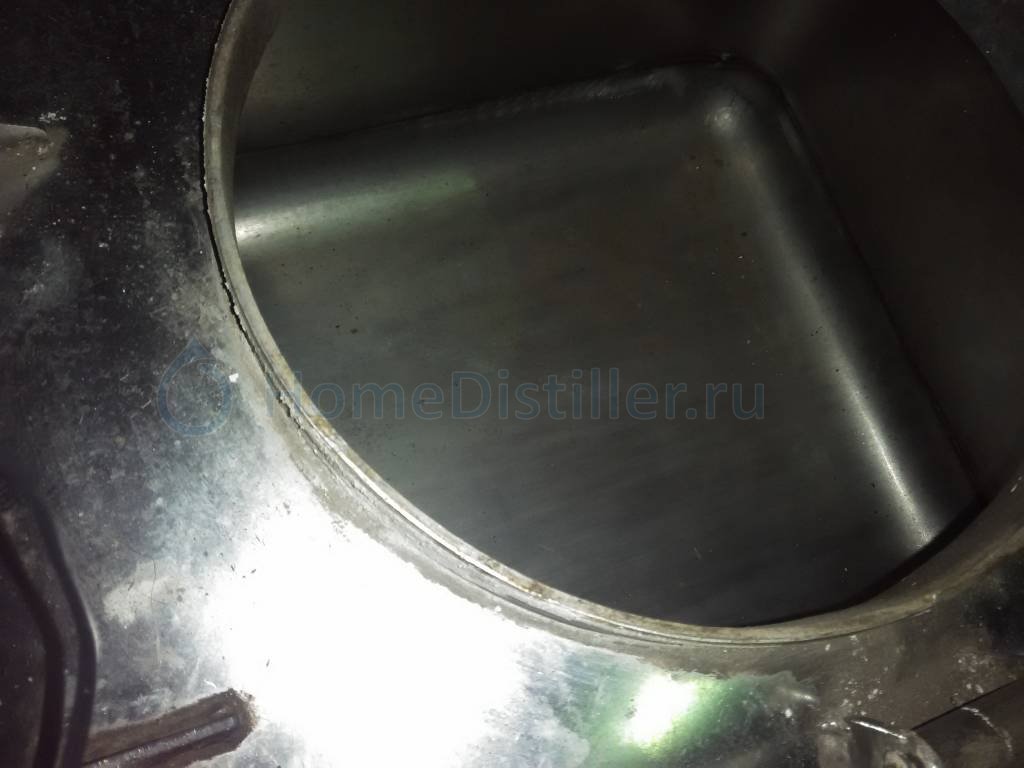

Вот фото. Размеры плюс-минус 50х40х30 см. (объем около 60 литров).
Возвращаясь к вопросу, как лучше переделать?

Рубашка на дне, скорее всего, совсем мизер. Значит для тэнов нужен корман, в него же слив. Сбоку снизу ввод охлаждения, сверху слив и под группу безопасности с манометром желательно отдельный отвод.
Ножки. Что за прокладка в люке?  Будет держать?

Зы для начала слить масло, вварить один отвод и дувануть пару-тройку очков...

deen,
Карман нужен будет обязательно - это однозначно. Интересует на какой высоте от дна рубашки делать отвод минимального уровня. Потом куб не высокий, рубашка узкая, это накладывает свою специфику. Для охлаждения тоже можно по разному отводы сделать (троеточку как пример). Судя по ответам у Jollierа наибольший опыт в переделке этих кубов.

bsgart, я квадратные. переделывал без рубашки. варили новую, и ребра жесткости, плюс принудительное охлаждение с 4х углов. на очереди овальные))

Есть у меня 20л с масляной рубашкой, подгон от Михаилыча, займусь этим баком в плотную.Jollier, 27 Янв. 15, 13:25

Jollier, а с этим баком чем история закончилась или он отличался от моего?

а с этим баком чем история закончилась или он отличался от моего?bsgart, 05 Нояб. 16, 06:14

переделал его под глицирин, не замкнутого типа. не знаю чем от твоего отличается. размерами наверно, не востребованностью))

Глицерином наверно безопасней, но хочется рубашку и для охлаждения использовать.

Какое реле давления нужно будет для ПВК (тип, модель, производитель)?

Какое реле давления нужно будет для ПВК (тип, модель, производитель)?bsgart, 05 Нояб. 16, 08:15

глубоко копаешь) я в прошлом веке застрял))

Какое реле давления нужно будет для ПВКbsgart, 05 Нояб. 16, 08:15

Реле давления от насосных станций. Ищи что бы реле по паспорту было расчитано на мощность не ниже чем ипользуется тэн.

Реле давления от насосных станций. Ищи что бы реле по паспорту было расчитано на мощность не ниже чем ипользуется тэн.svarnoy, 05 Нояб. 16, 08:47

svarnoy,реле давления от насосных станций наверно на температуру 100-120 градусов не рассчитано. С мощностью проще, можно через твердотельное реле подключить.

реле давления от насосных станций наверно на температуру 100-120 градусов не рассчитаноbsgart, 05 Нояб. 16, 08:58

Конечно не расчитано, поэтому реле ставят на длинной трубке, трубка сильно не нагревается. Это из практики.

bsgart, https://drive.google.com/...ew?usp=drivesdk

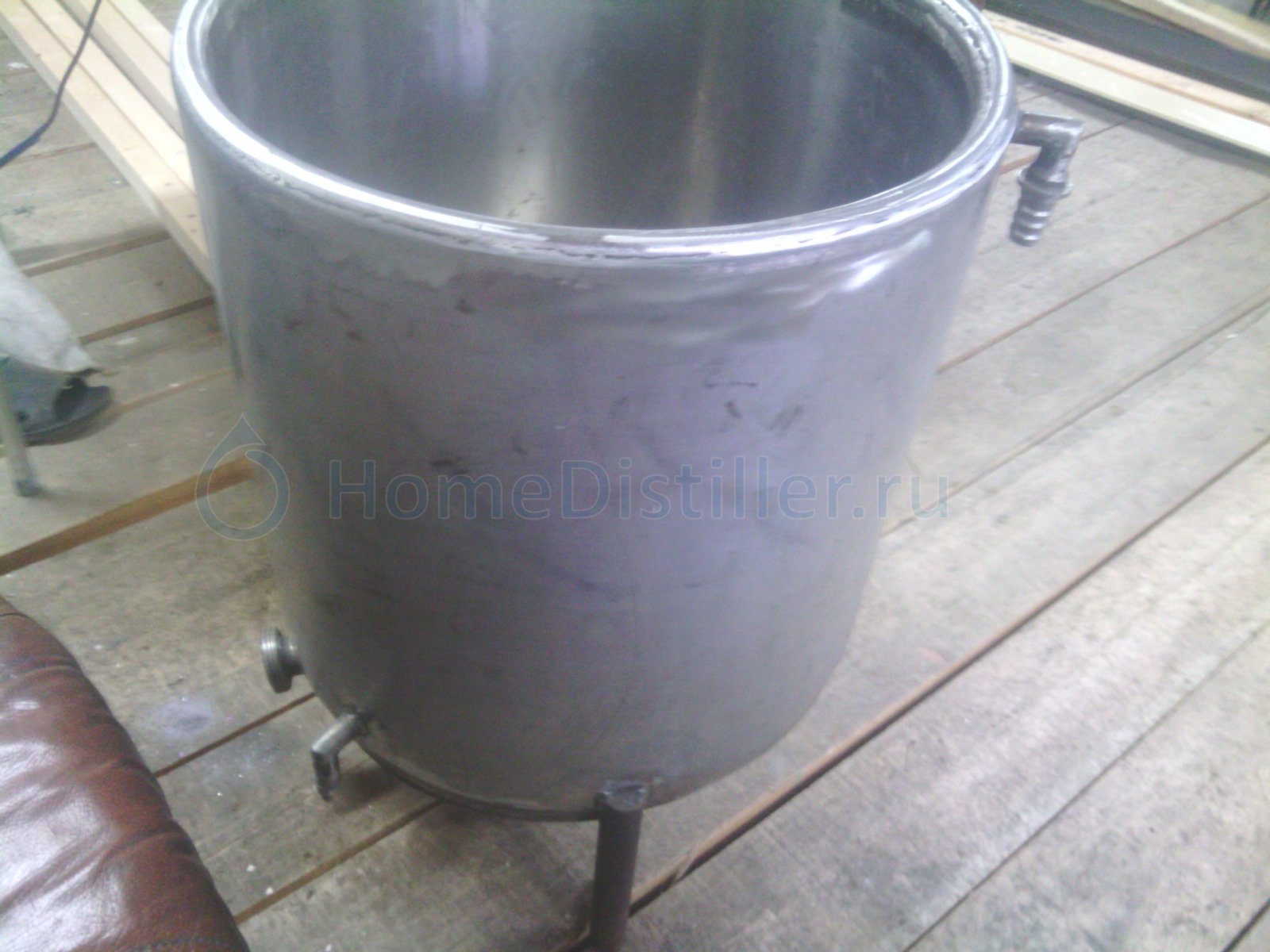

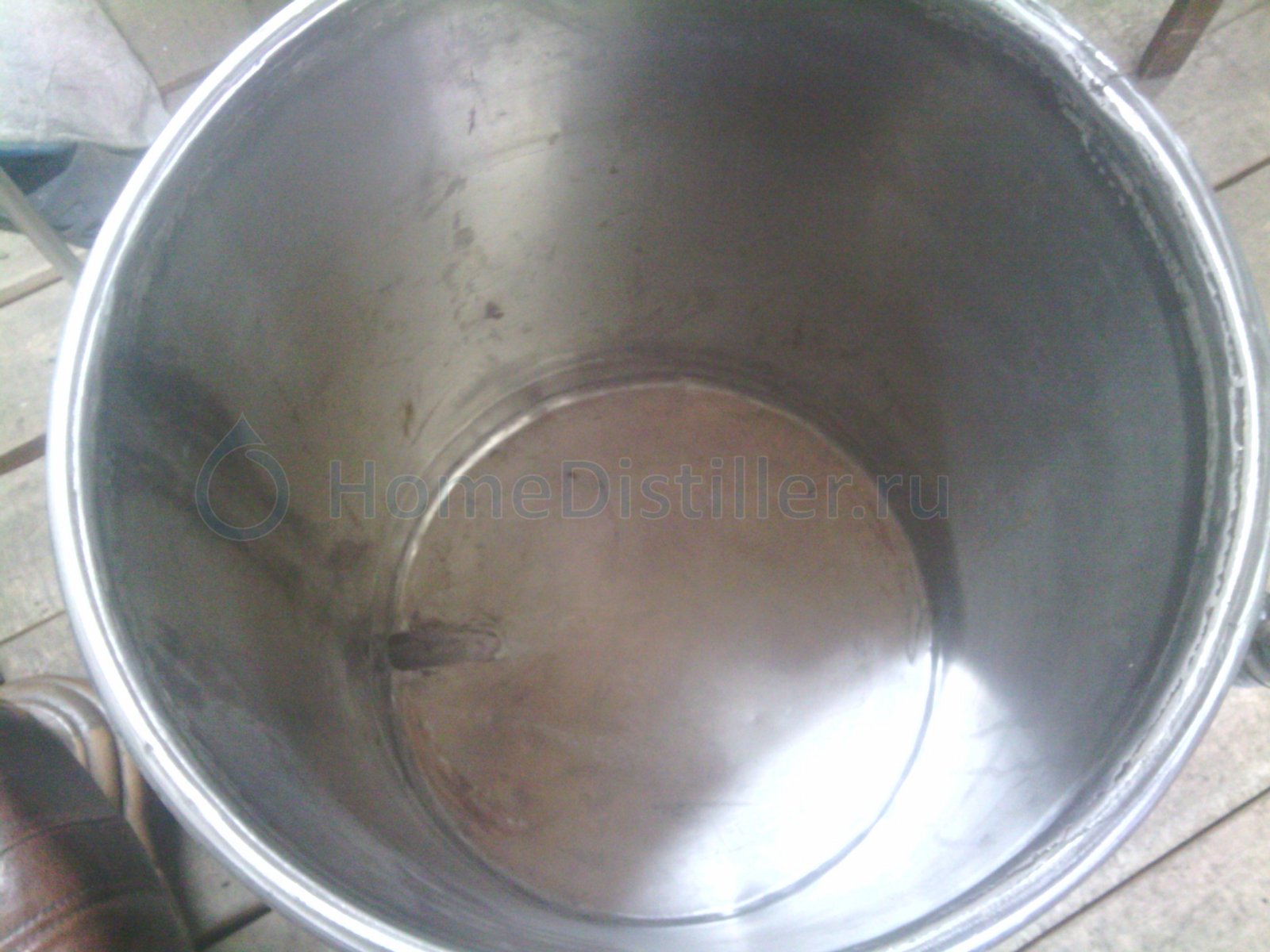

Вот так переделали из 55 в 100л
https://drive.google.com/...ew?usp=drivesdk
https://drive.google.com/...ew?usp=drivesdk

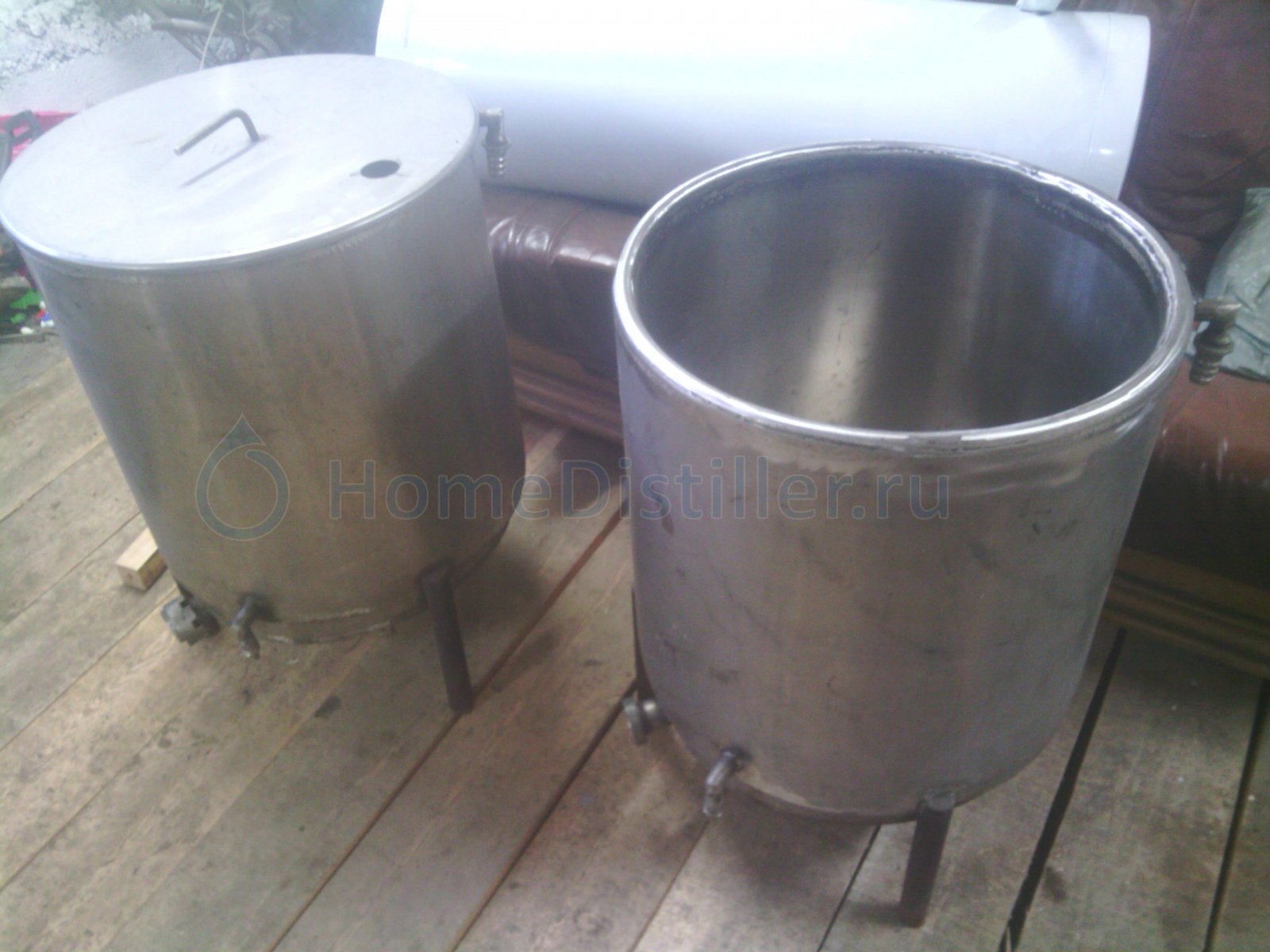

Из 90 в 140л

Maverick2005,

Серьезный подход.

Стал обладателем двух одинаковых ёмкостей по 100 л с пароводяной рубашкой (дно без рубашки) Дно наискосок с хорошим сливом на 40. Ножки из чермета, вот думаю срезать их и добавить рубашку на дно. Или если сделать (как предлагали) отдельный ПГ на газу и подключать к емкостям. Будет ли работать такая конструкция без рубашки на дне....?
