Куб с пароводяной рубашкой

Martin, Я так пробовал, но у меня большой объем в 250 литров, потому греть оооочень долго.  Я таким способом поддерживаю температуру при брожее в кубе когда весной отопление отключают и в помещении становится меньше 5 градусов. Выставляю температуру в рубашке на 25. Либо когда нужно диффузным способом  из жмыха яблочного сок получить, заполняю  рубашку и выставляю на 65 гр.

(как пример)
Будешь переделывать куб  оставь расстояние между внутренне колбой и водой (мое мнение), при необходимости заполнить его всегда успеешь, а не будет расстояния может и пожалеешь.

Mihalych., эти две ёмкости купил на авито, так как увидел в них будущие ПВК. Дно и организация слива очень понравились. Когда искал люк находил и коническое дно, но не уделял этому внимания. В общем ищите, всё продается, много где встречал

Добавлено через 5мин.:

Будешь переделывать куб  оставь расстояние между внутренне колбой и водой (мое мнение), при необходимости заполнить его всегда успеешь, а не будет расстояния может и пожалеешь.Titoeto96, 30 Янв. 17, 11:39

Согласен, так и сделаю

Где найти такое?Mihalych., 30 Янв. 17, 11:35

http://inoxtrade.ru/catalog/ljuki-donyshki/donyski/

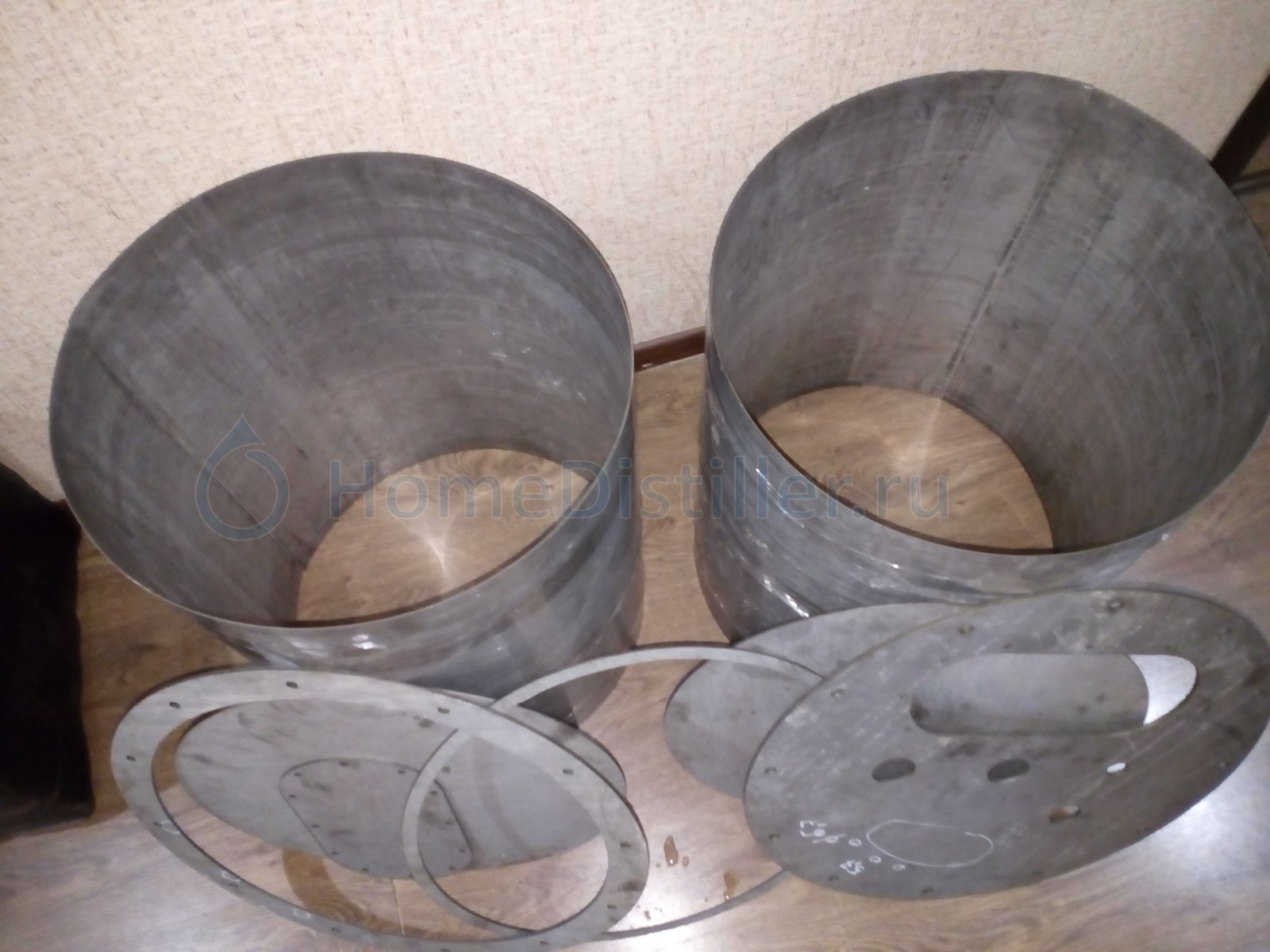

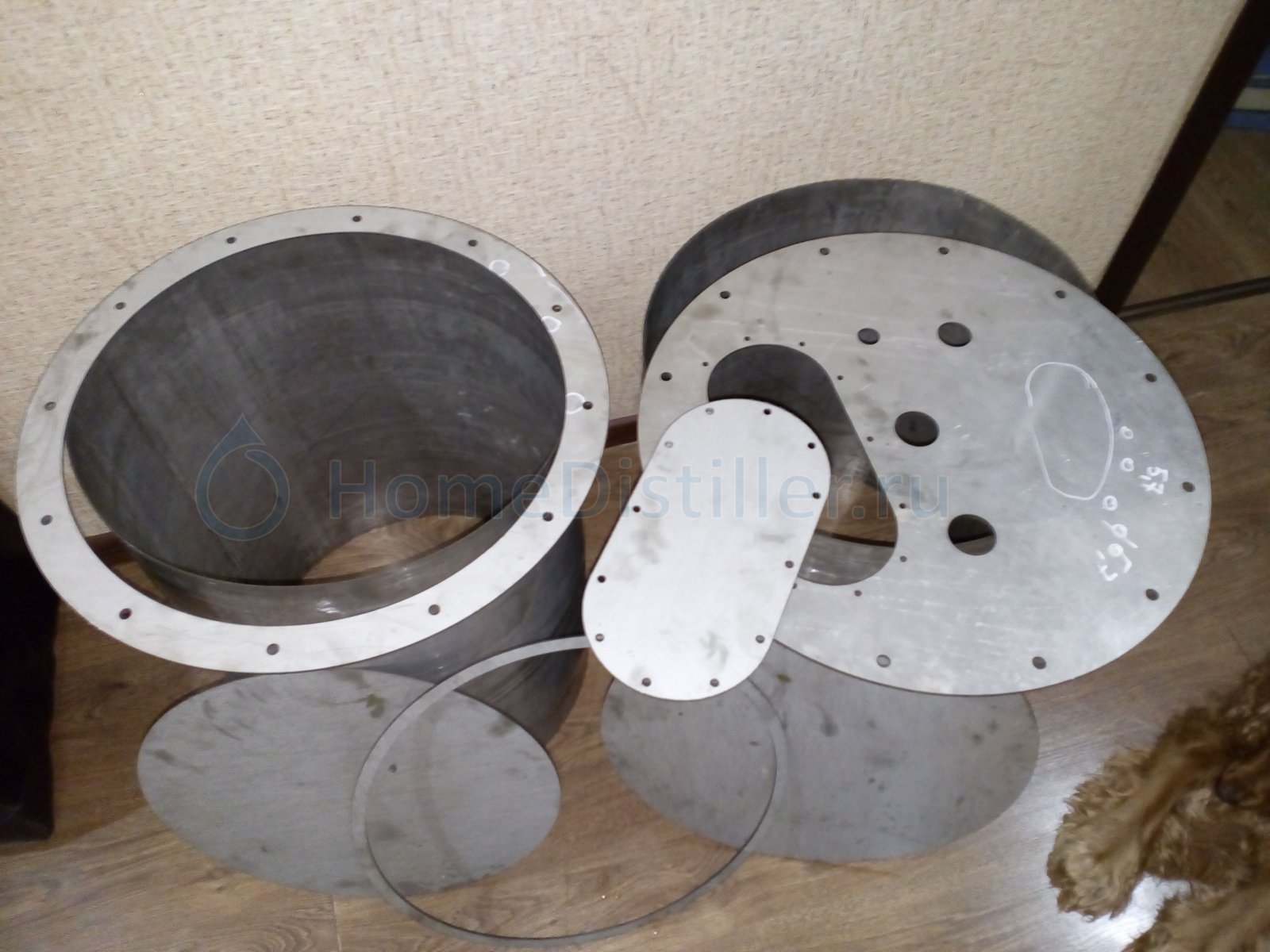

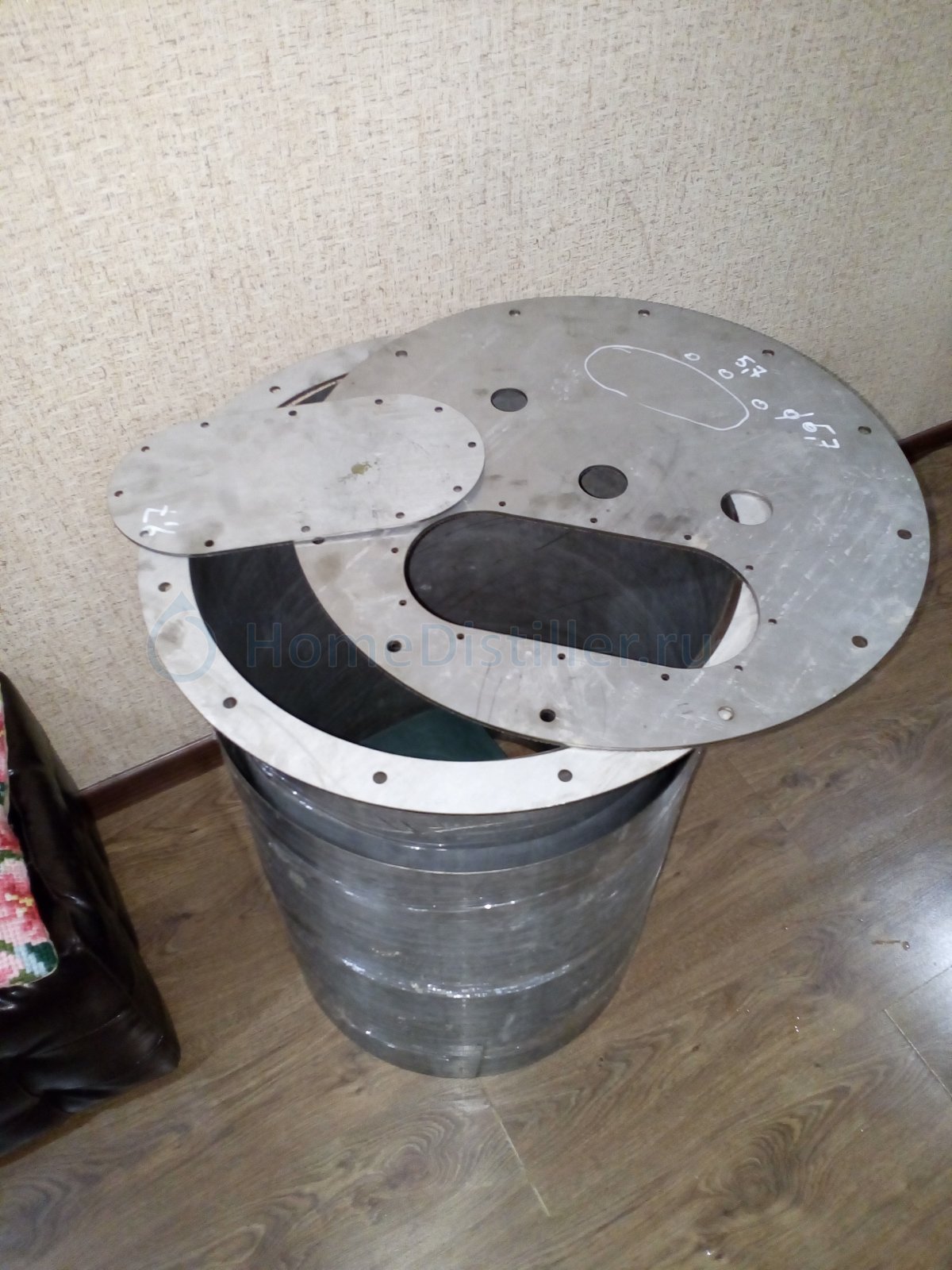

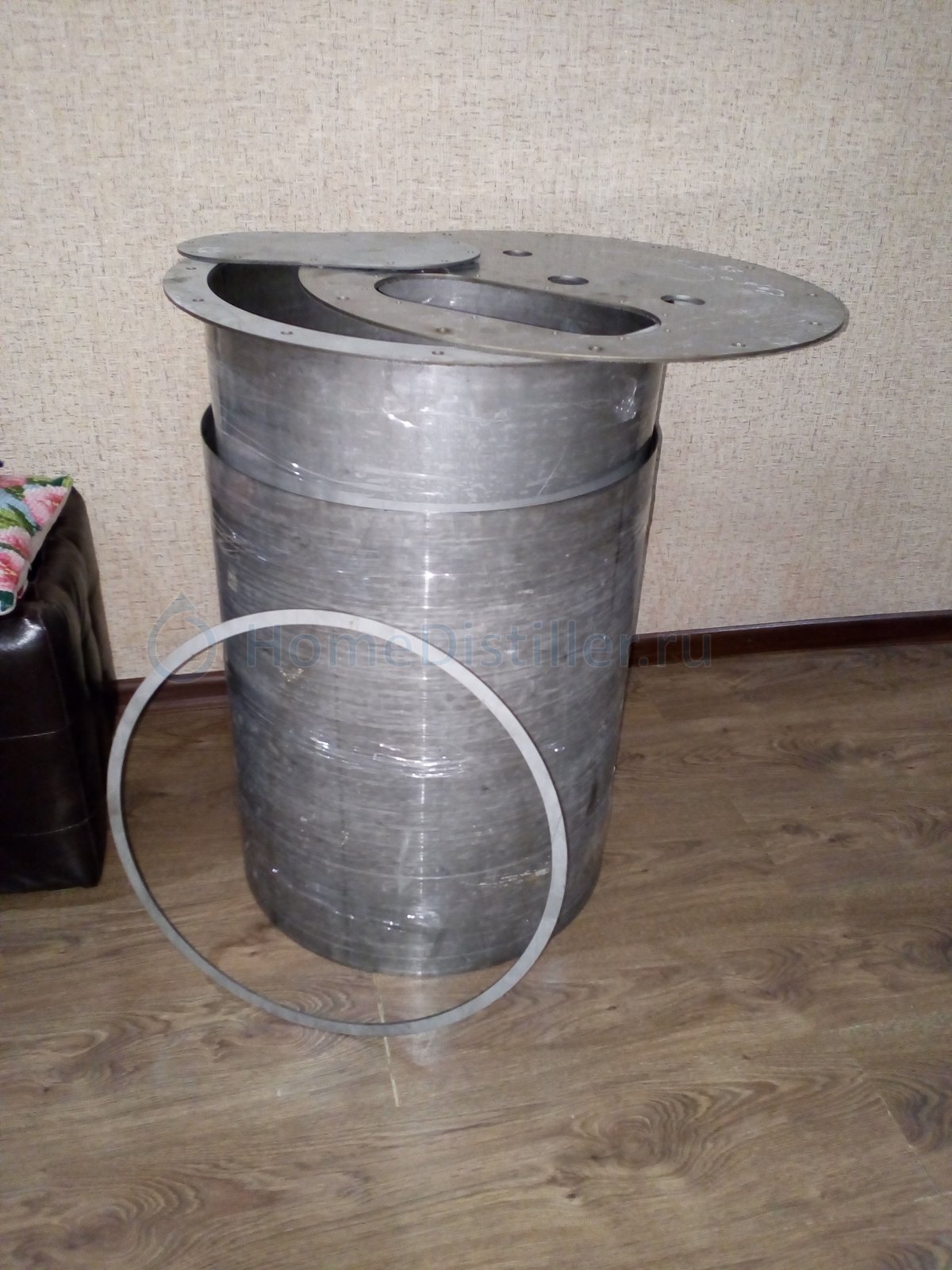

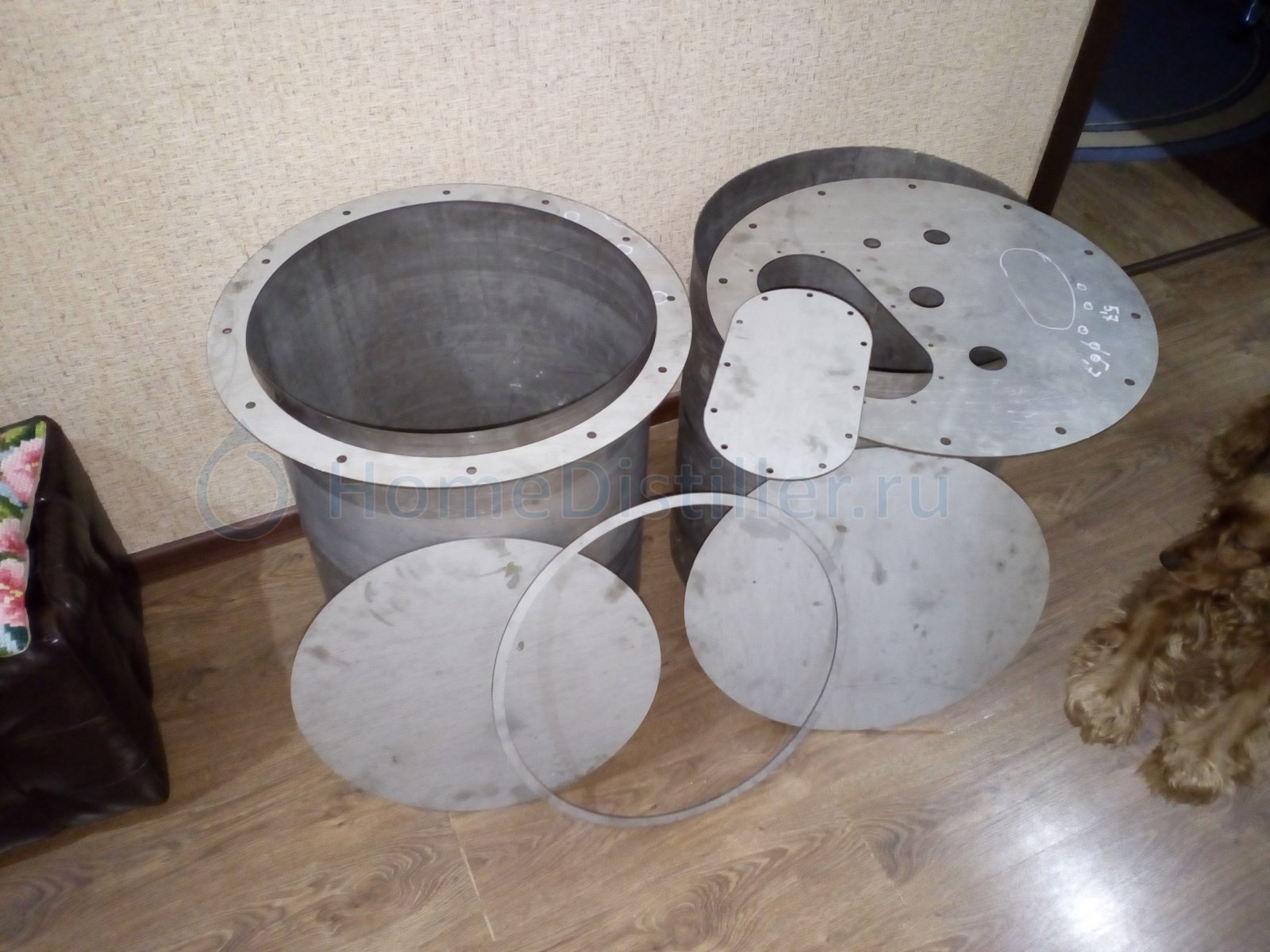

забрал сегодня свои железки

95л - общий, 72-74л полезный; дно 1 и 2, соединительное кольцо, ответное кольцо крышке, лючек -  3мм, крышка - 4мм, обечайка - 1.5мм
все это 11700р + 3л банка (3ммх190р/кг, 1.5х250р/кг, 4ммх3л алкоголя 2000-резка и 700-вальцы)

как прикрепить архив? может сгодится. не могу ни как, только через диск

https://drive.google.com/...SXVEUTd0QXN0V1U архив в .dxf и .dwg  dxf для резки(просят, да и время сэкономит)

VLadPP, хороший сайт.)) Если там ещё и цены вкусные))) то можно на ПВК набрать у них. Буду звонить. Спасибо

можно на ПВК набрать у нихГнездов, 30 Янв. 17, 19:39

толко листами, искать компаньона. на тот момент, когда хотел купить нерж была 196р/кг.

все это 11700рCranium, 30 Янв. 17, 19:38

Хороший проект и цена. Поздравляю)))
Это можно два ПВК тогда построить, потом один продать.

Если там ещё и цены вкусные)))Гнездов, 30 Янв. 17, 19:39

цены конские, но деваться то некуда (((

два ПВК тогда построитьГнездов, 30 Янв. 17, 19:47

купить сварку, научиться варить, и только тогда..... лист еще нужен больше 1250х2500х1.5 на два не хватает, разве что поменьше второй

Добавлено через 5мин.:

у меня по 250р/кг и вышло из-за того, что нужен был не целый лист, брал у перекупа. у каждого свой интерес, все одно выгодней получилось, а на мусорках не нашел: то больше, то мятый

http://inoxtrade.ru/catalog/ljuki-donyshki/donyski/VladPP, 30 Янв. 17, 17:21

Не, я там спрашивал - могут изготовить от 50 шт. или одно за 50 тр

на два не хватает,Cranium, 30 Янв. 17, 20:00

на два, чего? на один 130+ литров хватает одного листа 1250*2500мм.

одного листа 1250*2500ммslava71, 30 Янв. 17, 23:21

хватает на ПВК 150 л., кроме верхней крышки куда люк вваривается , для ние можно на цветмете найти за дорма практически, 2 или 3 куска (сектора).

на один 130+ литров хватает одного листа 1250*2500мм.slava71, 30 Янв. 17, 23:21

а если 130+ не нужен? Габариты и т. д.

130+ не нуженCranium, 31 Янв. 17, 05:00

так и мне столько не надо! я так к слову) а про габариты 530мм в диаметре это много? хотя... плюс краны и др. получится уже норм! но 1250 разделить на две части. и рубашка сантиметров на 10-20 ниже верха. получается в окурат 130+л. это если без отходов!)

Добавлено через 0мин.:

(сектора)Alex0071975, 31 Янв. 17, 00:04

что это такое?

Братцы, посоветуйте газовую горелку для ПВК. Поставлена задача спроектировать и построить куб с универсальным нагревом - газ и ТЭН. Пока понятно лишь то, что за основу будет взят наш ПВК Пепелац 250. В общих чертах также представляем, как организовать топочную камеру и отвод газов. Непонятно следующее:
-как подобрать мощность горелки, если для ПВК 250 нормально подходит ТЭН мощностью 12 квт;
-бывают ли горелки с электрозапуском, чтобы вывести запускать нагрев с кнопки либо по сигналу от контроллера;
-какие системы защитной автоматики бывают на горелках, дублируются ли они;
-бывают ли универсальные горелки - под баллонный и магистральный газ;

Короче, может кто посоветует конкретную горелку? Какие могут быть подводные камни в этом проекте?

Тот Самый, вот моя горелка на 25 кВт
Электрозапуск планирую от автомобильной свечки. Делали автоматику для вечного огня, поджигали автомобильными свечками нормально работает. Там же и датчик пламени для контроля. В обычных горелках только датчик температуры. Готовых решений не встречал, может если тоже какую-нибудь умную газовую колонку раздолбить

могут изготовить от 50 шт. или одно за 50 трMihalych., 30 Янв. 17, 21:21

ну немного не так - "чуть выпуклое дно " диаметр 609, стенка 3 обошлась ( знакомому ) 27400 с доставкой из москвы, ждал 12 дней.

как подобрать мощность горелки, если для ПВК 250 нормально подходит ТЭН мощностью 12 квт;Тот Самый, 31 Янв. 17, 09:00

Это будет зависеть от типа топки, внутри котла или снаружи, типа топки.

-бывают ли горелки с электрозапуском, чтобы вывести запускать нагрев с кнопки либо по сигналу от контроллера;Тот Самый, 31 Янв. 17, 09:00

Бывают, используются в как в газовых колонках для нагрева ГВС, так и в котлах отопления. С запальным фитилём и с пьезо поджигом.

-какие системы защитной автоматики бывают на горелках, дублируются ли они;Тот Самый, 31 Янв. 17, 09:00

Обычно системы две: по перегреву теплоносителя. По затуханию горелки, механически: при розжиге нагревается термопара находящиеся в  зоне пламени горелки, при нагреве вырабатывается электричество которое по проводам передаётся на электромагнитный клапан подачи газа. Как горелка потухла нет электричества на клапане, он перекрыл подачу газа.
Тоже самое но с мозгами бывает, там отслеживается температура в зоне выхлопных газов, датчики не выгорают.

бывают ли универсальные горелки - под баллонный и магистральный газ;Тот Самый, 31 Янв. 17, 09:00

Почти все горелки универсальные, просто используется разные комплекты жиклёров, жиклёры часто идут в комплекте.

530мм в диаметре этоslava71, 31 Янв. 17, 08:54

проходит в любые двери, даже балконную, а краны и ручки в одном секторе, квартира, ёпрст

если без отходов!slava71, 31 Янв. 17, 08:54

Ну в пределах разумного, штучная вещь. Лист предлагал, компании не было, поэтому и 250, вместо 196р/кг.
А если честно, то проще заказать: надо это - можешь? Да. Цена? Устраивает. Приехал - забрал. А мне суеты нехватает да плюс не по всем граблям прошел. Цена котла складывается не только из цены железяк и работы, в ней ещё нервы и время, которые потратитшь на поиски и разговоры. Но это личное мнение.

Тот Самый, БайбаК тряси я ему 2 года назад делал на 200литров, греет горелкой( он в них рубит)
