Куб с пароводяной рубашкой

Не согласен, добрая часть ПВК делается самоделкинами, собственно тема об этом.
Более того, до появления этой темы в феврале 14 года, ни кто и не производил и не продавал не дорогие, не стационарные кубы с похожей схемой.
Были ВКУ\ВКО советские, или КП\КПВ тоже советские. 50 литровые вку весят 60кг, кп 100-160 весят 150 и более килограмм.
Были правда еще кубы от "доктор губин", но там ценники не реальные, как тогда так и сейчаз. И мутная инструкция.
Почти все наработки что сейчас продаются, вышли отсюда, именно из этой ветки самоделкиных.
Проверить очень легко, нужно посмотреть на даты начала продаж ПВК. Все(кроме ДГ) ныне известные конторы начали делать ПВК после обкатки в этой ветке.
Сообщения от них есть в начале ветке.svarnoy, 18 Февр. 17, 21:45

Денис, я первый свой куб собрал благдаря тебе. И некоторые решения почерпнул, у тебя. За что тебе респект, и увхажуха!!!

Владимир! Тебе всегда привет.

Добавлено через 8мин.:

Я собственно про ветку, как ячейку коллективного, и крайне эффективного разума.
Без идей  господ : mr.ptec, Romio, Maverick2005 , SedoY  Не было бы самой не дорогой и распространённой схемы.
Вова Jollier  делает и показывает кубы 100 и более литров.
Коллективный рабочий разум!

Я этого не оспариваю, тему читал с самого начала и не раз. Под специалистами подразумевались те же самоделкины, но прошедшие определённый путь.
Да, ладно, не умер ведь ни кто. Не я первый, думаю и не последний Исправиться всё

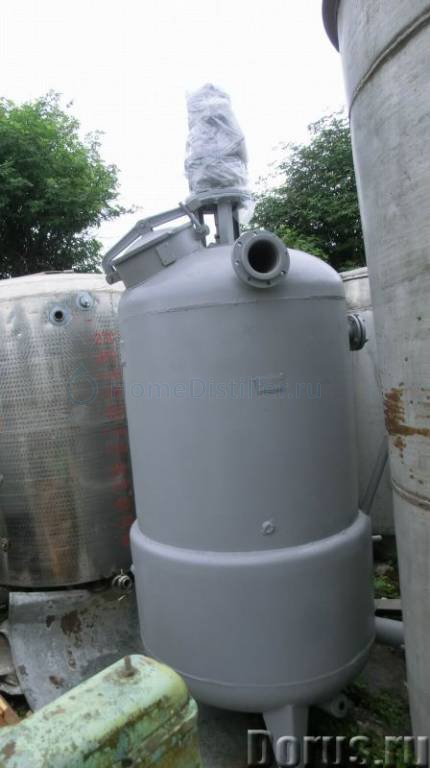

может кто подсказать как оборудовать рубашку на котле МЗС(2т)

может кто подсказать как оборудовать рубашку на котле МЗС(2т)SauerAoD, 18 Февр. 17, 23:40

что за зверь?

что за зверь?Jollier, 18 Февр. 17, 23:48

SauerAoD, цели какие? если просто варить-гнать, то мкшалово воткнуть. охлаждение, тогда поднимай рубашку на высоту того, что есть. сорян, уже пиян я)

лично я красивого чистого шва как после ТИГ нигде не видел.14Znoj88, 18 Февр. 17, 20:45

Да ладно...

Виталий Сергеев,

Это твой "ПВКаще"  Зачем в группе безопастости так много наворотов(сверху на крышке ПВК тоже ГБ ?)  кран там зачем ?

Виталий Сергеев, безопастности много не бывает. Молодец.++++++ хорошая машинка.

Группы безопасности стоят и на рубашке и на баке. Просто у меня устройство комбинированное. Я его использую не только по прямому назначению как ПВК но и как автоклав. Кран для выпуска воздуха из рубашки и бака в режиме автоклавирования...

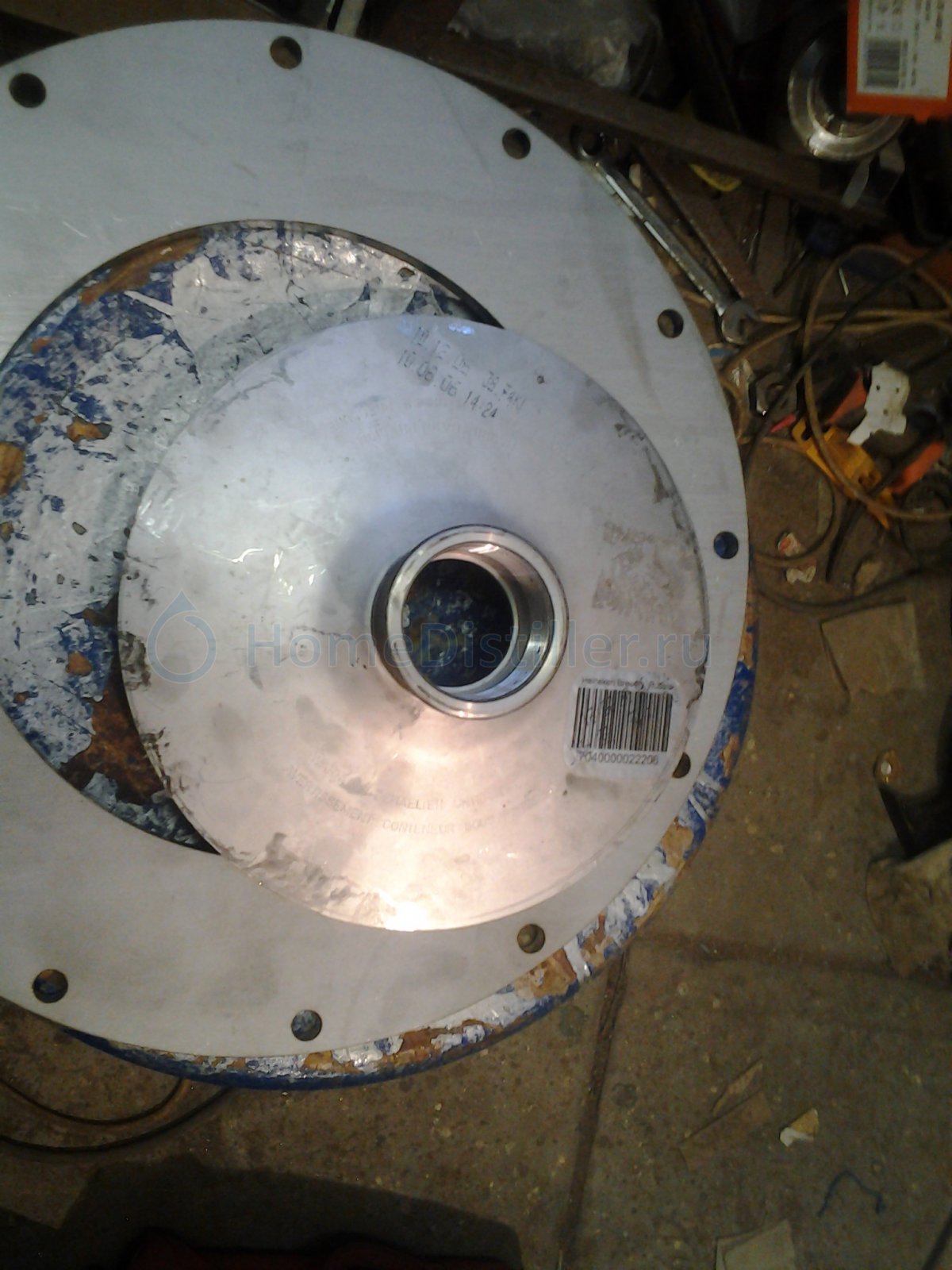

Крышка 8 мм, клавирую паровым методом. На дно бака литра 3 воды. Грею рубашкой. Давление в рубашке достигает 1,4 бара, в баке чуть меньше. Стоит автоматика дистиляция-автоклавирование. Мешалка.
А так на фото первый мой ПВК. Проработка концепции: ПВК-автоклав-сыроварка-окороковарка-большая мультиварка-на роту солдат боршеварка-всякоразноварка...

Крышка 8 мм, клавирую паровым методом.Виталий Сергеев, 19 Февр. 17, 11:44

Бля...а сколько же она весит килограмм 20 !? А так концепция All-in-one прикольная.По виду не больше 50-ти литров,а как на самом деле ?

Мешалка какая то "убогая"

(шутка)

Бля...а сколько же она весит килограмм 20 !? А так концепция All-in-one прикольная.По виду не больше 50-ти литров,а как на самом деле ?WanhaKettu, 19 Февр. 17, 11:55

не больше 10ти.

Сделана из 50 литрового кега, килограммам 30, а то и больше...
Что касается крышки 12 кг

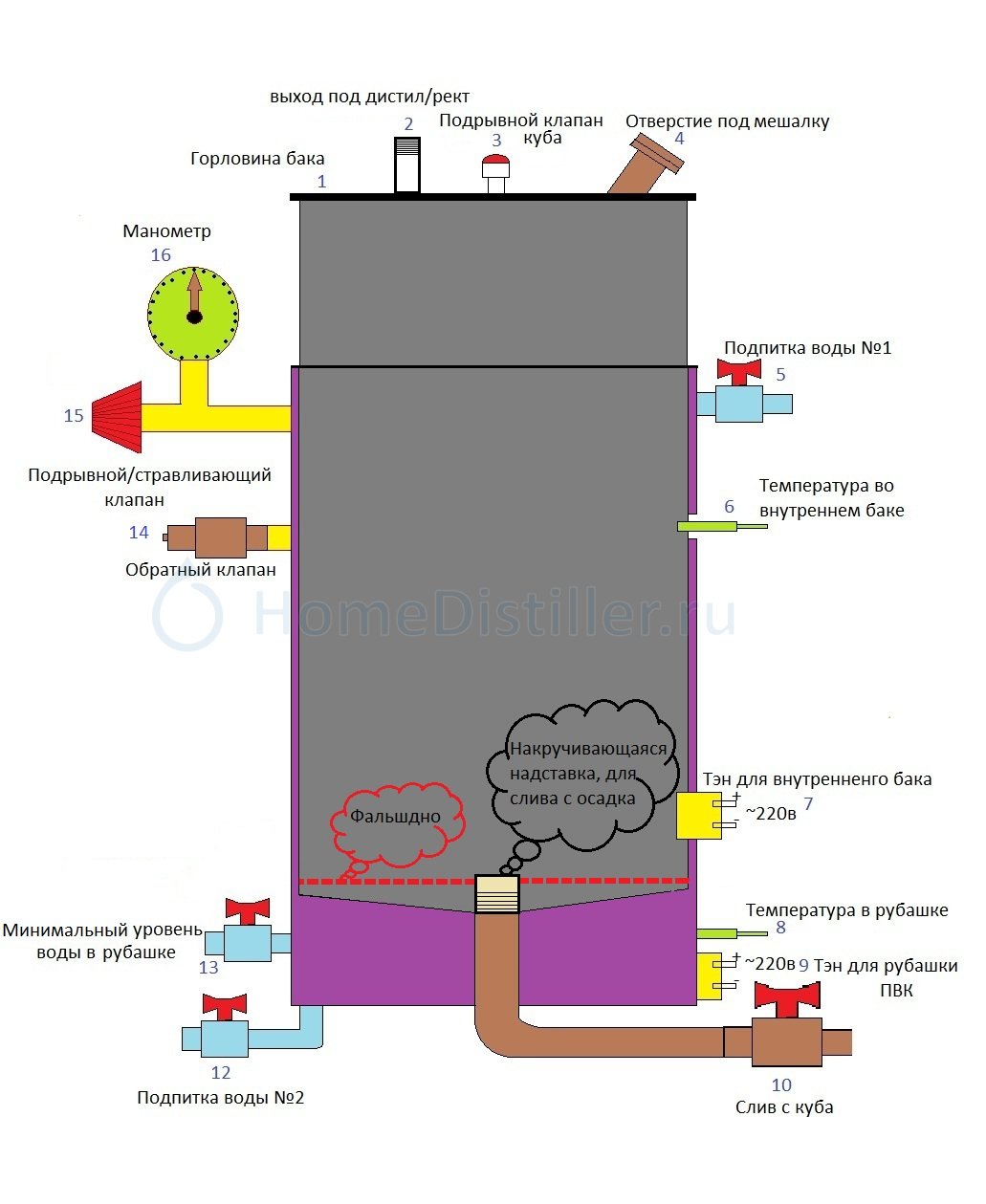

Прочитав тему, попытался собрать все самое нужное в кучу, перенеся на простую и наглядную схему.Себе такой ПВК хочу делать. Может для ФАКа пригодиться.
Если допустил какие то ошибки пишите, буду поправлять.

попытался собрать все самое нужное в кучуrusskii, 19 Февр. 17, 16:44

Есть несколько замечаний.
Термометр в куб, через рубашку не надо, дает приличные погрешности. Лучше через верх, на длинной гильзе. Я описывал свой личный опыт, народ потом описывал идентичные проблемы.
Тэн во внутреннем кубе не нужен. Это лишняя врезка, мешает мойки и дизинфекции, усложняет\удорожает проект.  Рубашка вполне справляется с любой задачей, даже с ректификацией. Хотя такие кубы не рациональны для ректификации, из за высоты.
Слив через отвод не лучшая идея, лучше прямо, наискось.
Слив с осадка лучше отдельной врезкой выше дна. Врезка это не есть хорошо, но для снятия с осадка очень полезная.

Подпитка воды номер1 = слив охлаждения
Минимальный уровень, оно же и вход охлаждения
Подпитка воды номер 2 = слив рубашки(у меня даже без крана, просто заглушка)

Добавлено через 3мин.:

svarnoy, делают типо кароны или каронки по металлу и бросают на дно.
Брух остается в кубе, слив внутри короны(гребешками вверх)

Добавлено через 3мин.:

Если без врезки тэна в куб, то и подрывной на куб не нужен, так как рубашка сработает первой.

Добавлено через 5мин.:

слив косой, для косой мешалки.
Прямой для рамной соосной (нижняя опора мешалке не помешает)

Да ладно...Виталий Сергеев, 19 Февр. 17, 10:59

Ты имел ввиду, что ты сварил его полуавтоматом?
Варил себе НБК полуавтоматом, за....мучался, раз 20 водой заливал свищи проваривал. Потом купил ТИГ, сварил колонну без особых проблем, сейчас варю ПВК. Опыта сварки ни полуавтоматом ни тигом не было

рух остается в кубе, слив внутри короны(гребешками вверх)deen, 19 Февр. 17, 17:35

Это понятно. Как узнать сколько будет бруха.
Без слива второго можно конечно обойтись, но с ним удобнее.

Вот именно, svarnoy, где второй слив делать?

Впринципе доп тэн, слив с осадка, датчик температуры в кубе это одна и таже дырка.
