Куб с пароводяной рубашкой

Мне сегодня тоже насос приехал https://ru.aliexpress.com/...0608.0.0.TU4Qgi
Еще не пробовал солод варить.))) Подключать буду через чистотник. Разберу на досуге, посмотрю на устройство крыльчатки.

Гнездов, Как первые впечетления по внешнему виду насоса.Тоже собираюсь такой выписать.Сколькл шёл?

Разберу на досуге, посмотрю на устройство крыльчаткиГнездов, 29 Марта 17, 16:49

Было бы интересно посмотреть. Сделай фото, пожалуйста.

Насос https://ru.aliexpress.com/...0608.0.0.oAiwr8  отличного качества и ломаться нечему. Не стоит зацикливаться на нержавейке(только крышка!), с пластиковой крышкой (аналог) не хуже и дешевле! Фторопластовые втулки. Крыльчатка и внутренняя колба из крепкого пластика. По каплям внутри крышки можно предполагать, что опресовывали, проверяли. Резьба 1/2. Как в работе, пока не могу сказать)))

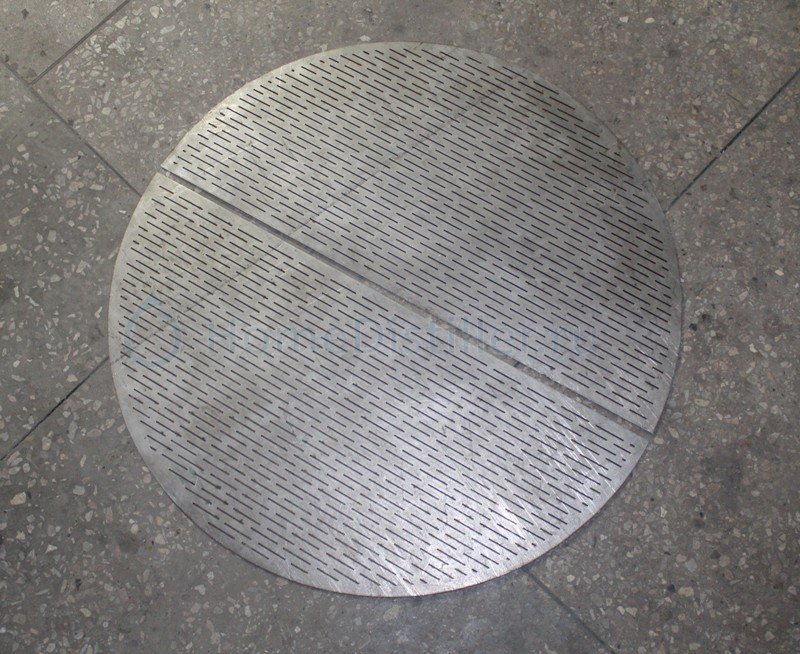

Привет Всем! Вчера сделал фальш дно. Дороговато правда но в нашем положении выбирать не приходиться.

Cardinal-Lugansk, лазер или гидрорез? на плазму не похоже.
на вид - почти близко к рекомендованным размерам из букваря
мое скромное мнение

Меня бы жаба задушила платить за лазер. УШМ бы нарезал.

SedoY,
Лазер. Диаметр 770мм 4т руб. за все удовольствие.

Добавлено через 8мин.:

mr.ptec,
Жаба это конечно аргумент. Но как говорится Красота спасет мир. Приятно делать что то и получать от этого удовольствие. А УШМ всеравно так не получиться В итоге и материал перевел время потратил и результата желаемого не получил. Это мое сугубо личное мнение.

А УШМ всеравно так не получитьсяCardinal-Lugansk, 01 Апр. 17, 13:10

Как,.. так? Другие отверстия будут?

Коллеги, добрый день!

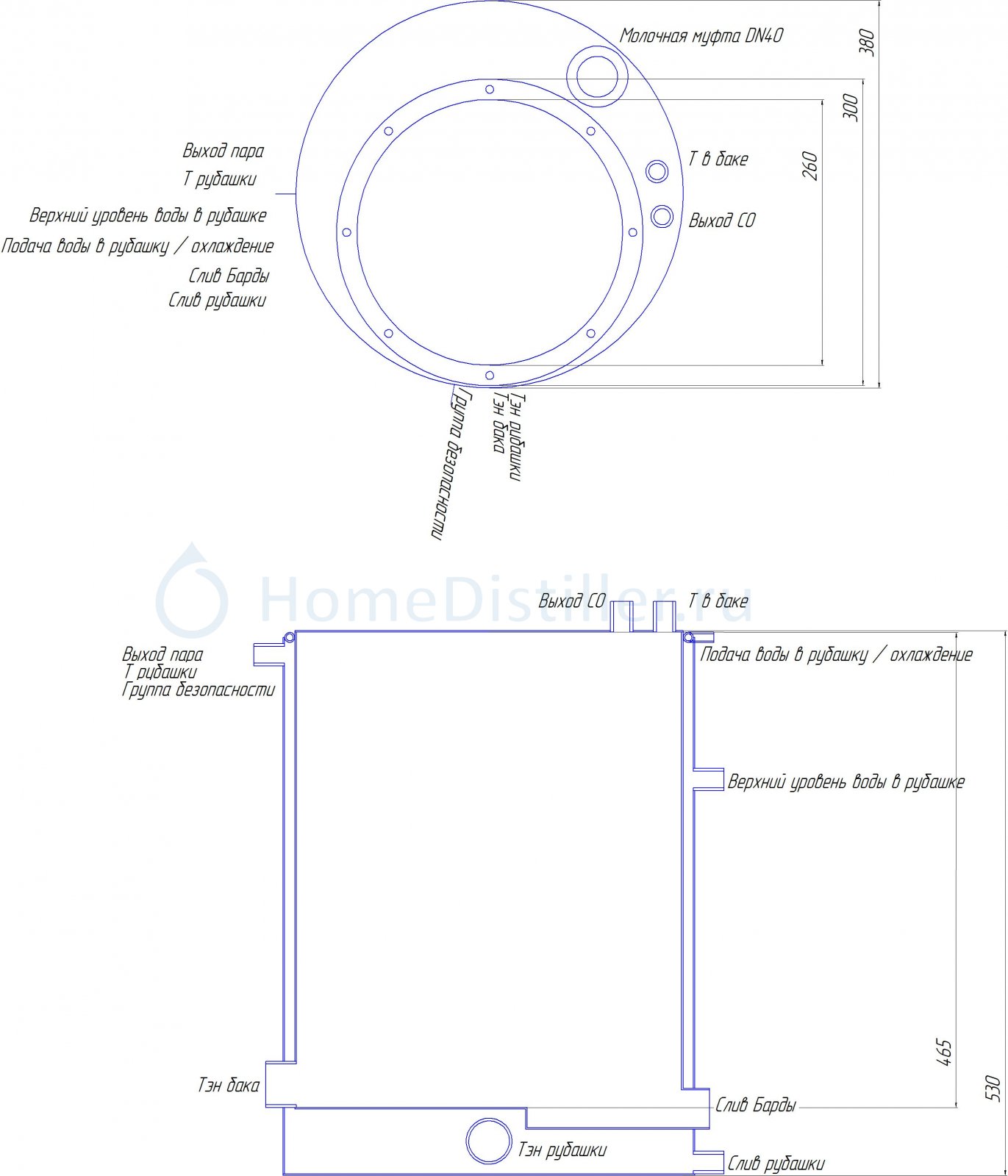

Начал проектирование ПВК, за основу беру ранее купленный лист нержи 1.5 мм толщиной, соответственно все размеры отталкиваются от него. В верхней части между баком и рубашкой планирую использовать трубку 10 мм, в ней отверстия для подачи воды для работы и для охлаждения. Оставшееся место на верхней крышке в дальнейшем планирую занять мешалкой.
Прошу покритиковать.

Другие отверстия будут?mr.ptec, 01 Апр. 17, 13:36

К одному из полукругов приварю полоску для упора и может пару отверстий под потай для скручивания их вместе. Во общем пока думаю.

Добавлено через 12мин.:

трубку 10 мм, в ней отверстия для подачи воды для работы и для охлаждения.IgLa, 01 Апр. 17, 13:41

Если стенка трубки 1.5 мм то прохождение жидкости через диаметр 7мм на мой взгляд маловато будет Куб наверное литров 80 будет.

Высоко уровень воды в рубашке, в него воду и заливать, а сверху слив.
Слив многоточечный делай.
7 мм на охлаждение пойдет, если от магистрали, ну и ввод охлаждение по касательной.

Куб наверное литров 80 будет.Cardinal-Lugansk, 01 Апр. 17, 13:51

Куб получается 50 литров с небольшим.

Высоко уровень воды в рубашке, в него воду и заливать, а сверху слив.
Слив многоточечный делай.deen, 01 Апр. 17, 14:10

Пожалуйста подробнее про, не могу понять как понять многоточечный слив. Какой уровень воды в рубашке предпочтительней?

планирую использовать трубку 10 ммIgLa, 01 Апр. 17, 13:41

бери квадратную 10х10, стенка лучше 1.5мм а то они обычно 1мм. с 15х15 стенка 1.5мм более распространена
 и гнуть проще и варить сварной меньше матерится будет, а может и вообще не будет матерится)))

ну и рубашка под самый верх как бы не прижилась, на 2\3 высоты как то лучше (есть мнение что охлаждение хуже, но это на столько малая разница что можно пренебречь, а вот рост давления в рубашке снижается)

на 2\3 высоты как то лучшеSedoY, 01 Апр. 17, 14:30

А каким образом давление снижается? Вроде наоборот теплоотдача снижается. Посмотрел видео с разными промышленными котлами у них у всех рубашка на всю высоту.

Про квадрат отличная мысль, думаю что смогу найти.

IgLa,

Вроде наоборот теплоотдача снижаетсяIgLa, 01 Апр. 17, 14:39

когда у тебя рубашка под самый верх, и наливается под самый верх - в процессе дистиляции уровень то понижается и рубашка становится выше уровня в колбе - там уже пару отдать энергию некуда и она расходуется на повышение давления (несколько страниц назад писал об этом эффекте, практически этими же самыми словами)))))

Про слив тоже, пару страниц назад.

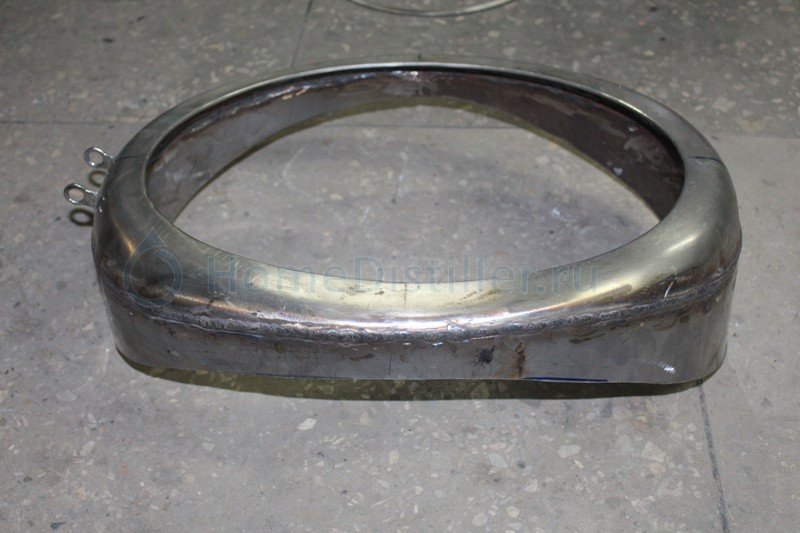

Подготовил люк для в врезки в куб.

в процессе дистиляции уровень то понижается и рубашка становится выше уровня в колбеSedoY, 01 Апр. 17, 18:42

Бред какой-то! У меня 98% всегда уровень ниже(и даже очень ниже) уровня рубашки и работает стабильно!!! Седой, можно ссылку на твой аппарат? Чёт не найду

промышленными котлами у них у всех рубашка на всю высоту.IgLa, 01 Апр. 17, 14:39

Так и есть и рубашка далеко не 10мм, а гораздо больше и работают стабильно)))

Cardinal-Lugansk, что-то не пойму как ты люк делать будешь... Ты ж вот фото выкладывал [сообщение #12986696] там вроде по другому всё или это другой куб?
