Куб с пароводяной рубашкой

А при подаче в верхний кран вообще охлаждение может и не быть - завоздушивание однако.deen, 27 Марта 17, 12:05

Согласен на 90%, 10% оставлю на какое ни какое охлаждение.

А при подаче в верхний кран вообще охлаждение может и не быть - завоздушивание однако.deen, 27 Марта 17, 12:05

тоже такое видел - планирую переборку в виде кольца с прорезями по кругу для равномерного орошения стенки бака, планирую ее ставить под самый верхний кран. Образовавшаяся полость над переборкой тоже будет завоздушиваться но это не критично. Надо смоделировать в программе и посмотреть будет ли толк и не образуется воздушной пробки под переборкой. В любом случае нужно как-то организовать поток жидкости чтобы не образовывалось застойных зон.

И зачем придумывать новые грабли?
Залив снизу по касательной. На вводе фильтр в самом вводе сопло 5мм.
При большом давлении в магистрале раскрутит рубаху хорошо, не дав висеть пузырькам газа(выделяются из воды и уменьшают плошадь теплообмена) ну и многоточечный слив, я совсем недавно свой выкладывал.

Если будешь чего-то лепить в рубашке, не забывай, что там в режиме нагрева пар, а он не любит препятствий.

А ты когда делаешь охлаждение,подачу воды делаешь разве не через нижний кран?rbkmrf-69, 27 Марта 17, 11:52

По воде в рубашке моего ПВК 3 крана - в самом низу полный слив, выше уровень покрытия тэнов (трубка введена под углом для завихрения охлаждающей воды) к нему и подключаю охлаждающую воду и вверху кран сброса воздуха-пара через него отвожу горячую воду, все краны 1/2 дюйма, когда подключаю трубки подвода/отвода воды сначала потихоньку запускаю холодную воду в рубашку глядя на манометр (если сразу открыть верхний кран то перегретая вода мощной струей пара полетит туда чего мне не нужно) холодная вода немного остужает кипяток уравнивая давление и как только оно начинает рости я открываю верхний кран отвода, напор подачи выбираю таким образом чтоб давление в рубашке не превышало 0,2-0,4 Атм с мешалкой и такого напора хватает чтоб остудить затор очень быстро.

Модели протока воды в рубашке biguhhh : [сообщение #12251656] : [сообщение #12251704] : [сообщение #12252654] : [сообщение #12253101] : [сообщение #12253680] : [сообщение #12254720] : [сообщение #12256980]svarnoy, 15 Февр. 14, 17:54

может как-то так?

Нравится, бери, только зайди в профильную тему, здесь кубы с пароводяной рубашкой обсуждаютdeen, 26 Марта 17, 19:31

нравиться не нравиться  такой темы нет! еще раз елсли не можете или не знаете по существу зачем писать промолчите сам разберусь с темами ) вы тут не один на Вас свет не сошелся )

Крайности, конечно, но весь "фикус" ПВКCranium, 26 Марта 17, 19:33

все это надо соответсвенно  контролировать  никто не споткнется, ну лан спасибо как вариант один минус есть )))

нафиг вообще гликоль?14Znoj88, 27 Марта 17, 09:35

у него температура кипения больше ) все по ГОСТУ с группой естественно))

Может хватит пенделями обмениваться на пустом месте ?Взрослые люди........

Максим_11, СиВ посмотри, есть там такое, но минусов, по известной причине, не услышишь

или тут: [Скорая помощь или есть вопрос требующий срочного ответа!]
[Выбор самогонного аппарата]

Максим_11,
Я одно время хотел себе делать с пропилен гликолем. Потом ( война проблемы не до него)А у соседей на предприятии сироповарка с пропилен гликолем и охлаждением пропилен после нагрева переключением кранов подключается к емкости в которой находиться испаритель охладитель и охлаждает даже очень, почти до нулевой температуры. Так что ничего военного тут нет. Конечно в туалет такую установку не поставишь а у кого площадь и возможность позволяет почему нет.

у него температура кипения больше ) все по ГОСТУ с группой естественно))Максим_11, 27 Марта 17, 13:59

Это понятно, непонятно в чем плюс? Если вдуваешь в ПВК 6 квт при перегонке то струя такая же как и на аппарате с гликолем в рубашке, так нафига морочится с гликолем если аппарат с ГБ и хорошо работает на воде, в чем выигрыш?

Валерик, даешь видево!)Jollier, 25 Марта 17, 22:06

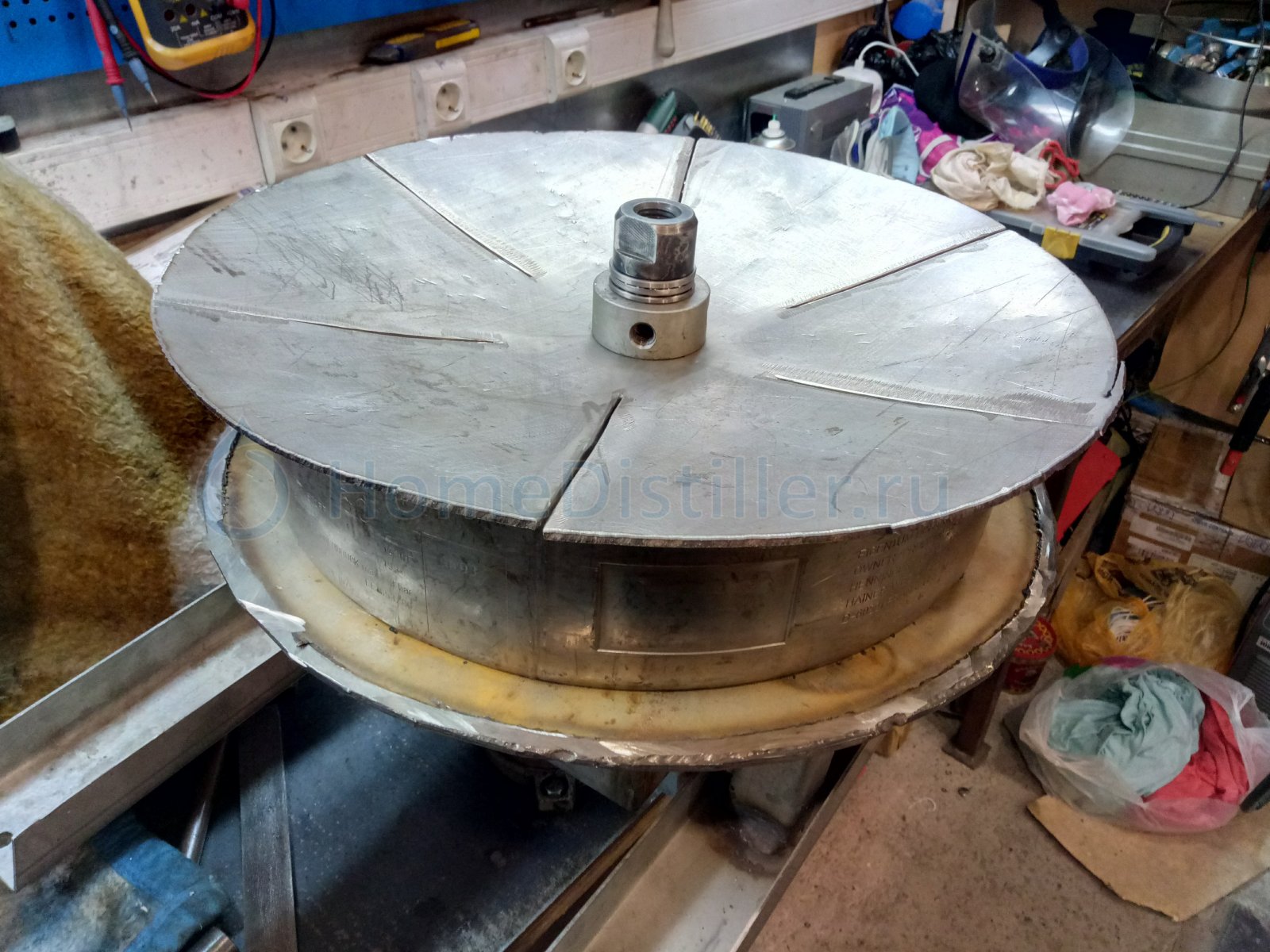

Не конус конечно, но может пригодится. полусферу гнул из листа 4-ки через кольцо обечайки оставшееся от пивного кега, предварительно вырезав шесть небольших секторов. Постепенно стягивал автомобильным съемником с упорным подшипником, простукивая кувалдой по всей поверхности, до тех пор пока от сектора не остался равномерный зазор около миллиметра. достаточно лекго идет. Ну и обварил ессно в конце.

Добрый день коллеги!

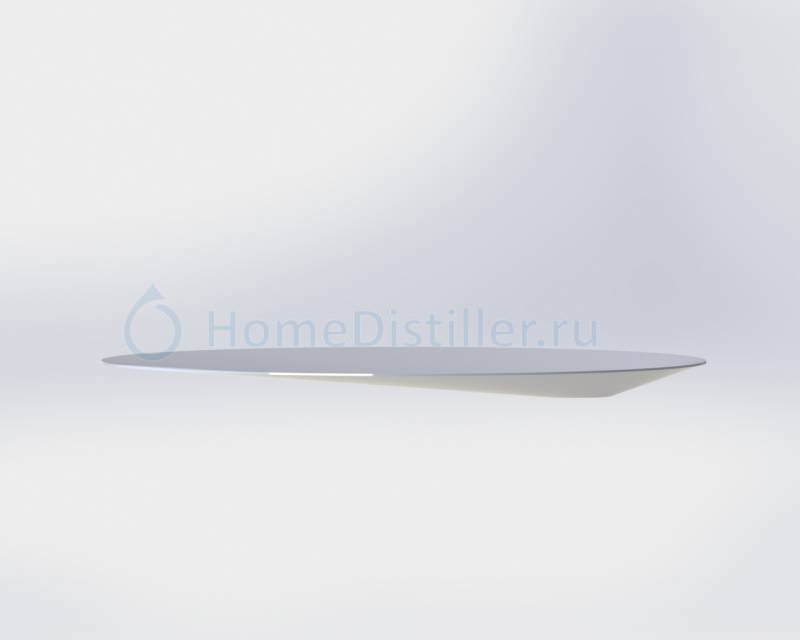

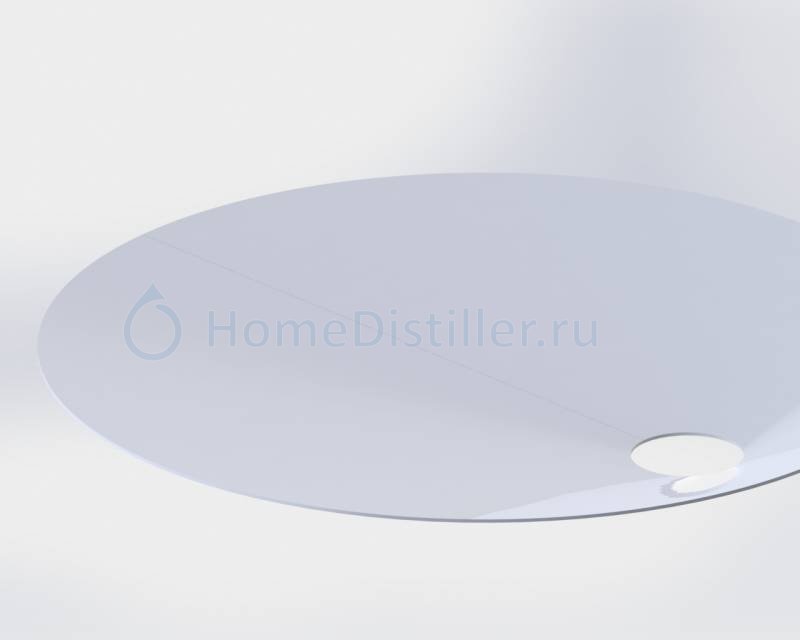

имеет ли право на существование такой тип днища - конус со смещенным центром. Просто по центру не получается - тэн мешает.

ReZ, почему бы и нет... У меня примерно такое дно, только слив в бок, кстати рассмотри такой вариант, есть некоторые плюсы

ReZ, делал, только просохатил один момент - сильно неудобно было трубу обваривать

сильно неудобно было трубу обвариватьSedoY, 28 Марта 17, 09:33

вот и я думаю - места мало остается между трубой и кожухом тэна, или кожух сместить к краю - есть там 3 см в запасе.

вообще с нижним сливом одна сплошная проблема - ножки нужно выше делать - конструкция высокая получается 1 метр до крышки бака да и устойчивость снижается. хотел вообще уже тележку типа сервировочного столика для ПВК чтобы и бак стоял и столик и полочки под оснастку и автоматику, но площадь не позволяет. придется все таки делать боковой слив и плоское дно.

забрал насосик из китая14Znoj88, 23 Марта 17, 17:54

Дайте ссылку, пожалуйста. Спасибо!

имеет ли право на существование такой тип днища - конус со смещенным центромReZ, 28 Марта 17, 08:30

Интересно будет ли при такой конструкции дна пар равномерно распределятся по все рубашке котла, или где-то то будет локальный перегрев.

Дайте ссылку, пожалуйста. Спасибо!Big Devil, 28 Марта 17, 12:58

Я заказал такой https://ru.aliexpress.com/...0708.0.0.wCDM7f
Кто то считает что нужен специализированный, такой https://ru.aliexpress.com/...fe-a8f5e2546bea мол там уплотнения другие более подхрдящие для пива, так глубоко я не вникал, знаю что и те что дешевле работают норм. Еще не варил пиво с его участием но надеюсь все будет норм.

14Znoj88, тоже подобных насосиков заказал для пива, когда приехал, удивился какой он маленький, а ведь заявлено было 680 л/ч. Думал опять китайцы обманывают, всякую ерунду в характеристиках пишут... Уже думал спор открывать, видео снимал, померил, точно столько и получилось, очень удивился. Такой махонький, мощный и тихий

при такой конструкции дна пар равномерно распределятся по все рубашке котлаTitoeto96, 28 Марта 17, 13:09

пару как и воде как говорится по...
