Куб с пароводяной рубашкой

какие подводные камни могут быть, при таком наращивании?Miguel, 25 Марта 17, 21:16

Резать имеющуюся емкость желательно отступив от фланца, так как может от сварки повести.
Ну а как варить встык, думаю нормальный сварщик знает.
У меня повело. благо кувалдометр и гидравлический домкрат...

К сожалению у нас в Иркутске нет таких вальцов которые конус могут загнутьMartin, 24 Марта 17, 08:05

панамки можно стягивать. для этого к крыльям выкройки приваривают приблуду из болтов и потихоньку закручивая гайки стягивают.

панамки можно стягивать. для этого к крыльям выкройки приваривают приблуду из болтов и потихоньку закручивая гайки стягивают.ВОблин, 25 Марта 17, 22:02

Валерик, даешь видево!)

Володь, ну, не знаю!? это специально снимать нужно... обрати внимание на Пашеном реакторе следы на панамках остались (я там зачищал)...
там есть один минус, панамку потом (после сварки) отбить под массой на ровном столе надо, чтобы она  форму окончательно приняла...

Резатьdeen, 25 Марта 17, 21:58

Не , я в виде фланца хочу, по мере необходимости накручивать) на моем пвк полный доступ.

Ты хочешь сделать съемную проставку?
(цилиндр с двумя фланцами)
Дорого, но если есть возможность, то пойдет.
а так прокатал в вальцах цилиндр, разрезал имеющуюся наставку и вварил встык.
Лишь бы до дна доставал, чтоб помыть.

(цилиндр с двумя фланцами)deen, 26 Марта 17, 01:05

Да именно так и планировал .

Miguel
Какой зазор в рубашке?

Всем добра коллеги.

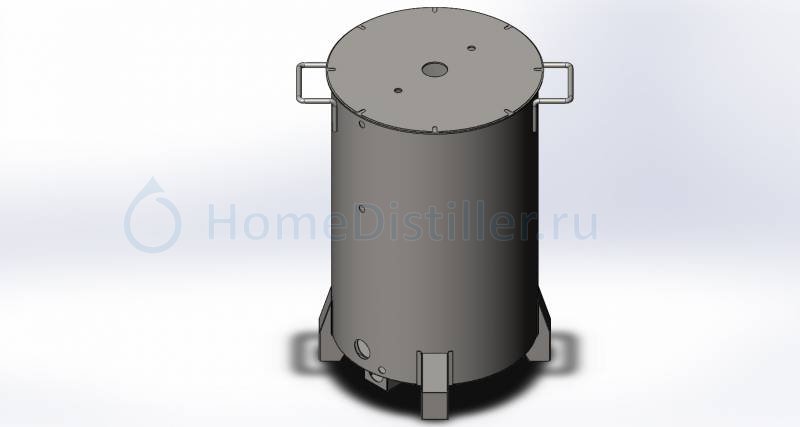

Задумал сделать себе ПВК по таким вводным:
- объём полный 65 л.(рабочий думаю будет 45-50л.)
- зазор между рубашкой и баком 8-9мм.
- зазор между днищами 20мм.
- ТЭН в кожухе 60х60х350 (3 кВт)
- объём воды в рубахе - 2,5-3л. (дно бак выше уровня воды на 10 мм.)
- Крышка бака на 8 барашках
- Основной слив из бака 1-1/4 либо 1-1/2 с боковой стенки у самого дна
- Дополнительный слив (с осадка) 50мм от дна бака.
- бак, рубашка и днища из 1,5мм. Фланец, сито и крышка из 3мм.
- между днищами 2 переборки с отверстиями.
- стенки бака и рубашки зафиксирую электросварочной заклепкой (6 шт)
- будет подрывник и реле давления на защиту.

вообщем возникли вопросы:
- на какой высоте ставить второй слив (планирую 50мм от дна)?
- какой ширины должна быть просечка в сите (планирую 2,5мм)?
- есть ли смысл приварить прихватками спираль в 5мм шириной по наружной стенке бака (от верха 1- 2 витка) для организации потока жидкости при подачи ее с верху для охлаждения затора?
- куда установить термометр бака (планировал в боковую стенку бака так как зазор небольшой и через гильзу)?
- ножки 200 или 300мм?

Буду признателен за ваши советы

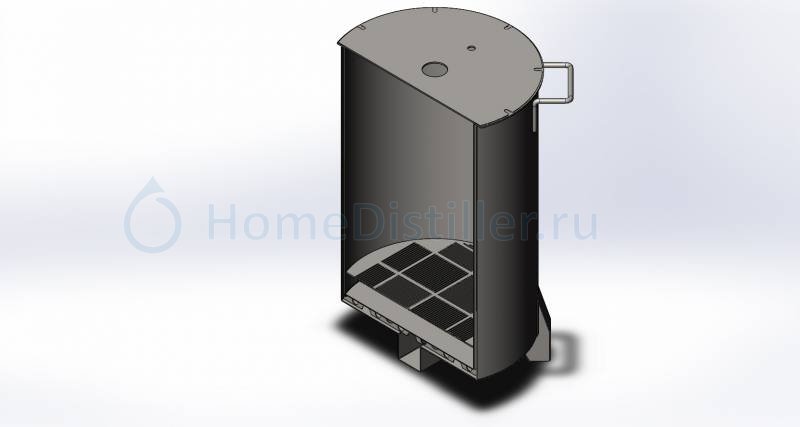

по выяснению вопросов выложу проект раскроя и 3Д модель.

какой ширины должна быть просечка в сите (планирую 2,5мм)?ReZ, 26 Марта 17, 07:46

1 - 1,5мм

и смысл приварить прихватками спираль в 5ммReZ, 26 Марта 17, 07:46

Добавит около 7%-10% к эффективности охлаждения(30мин + 3мин). Лучше многоточечный слив(в шапке есть модель, если не ошибаюсь)

куда установить термометр бака (планировал в боковую стенку бака так как зазор небольшой и черезReZ, 26 Марта 17, 07:46

Я бы сделал сверху(в крышке) минус в том, что надо все время думать о том, чтобы не сломать гильзу. Через рубашку придётся постоянно корректировать + мешалка(чтобы не мешала).

ножки 200 или 300мм?ReZ, 26 Марта 17, 07:46

Делай чтобы подходили под слив в канализацию(самотеком)

Не спеши, сейчас ещё коллеги подкорректируют.

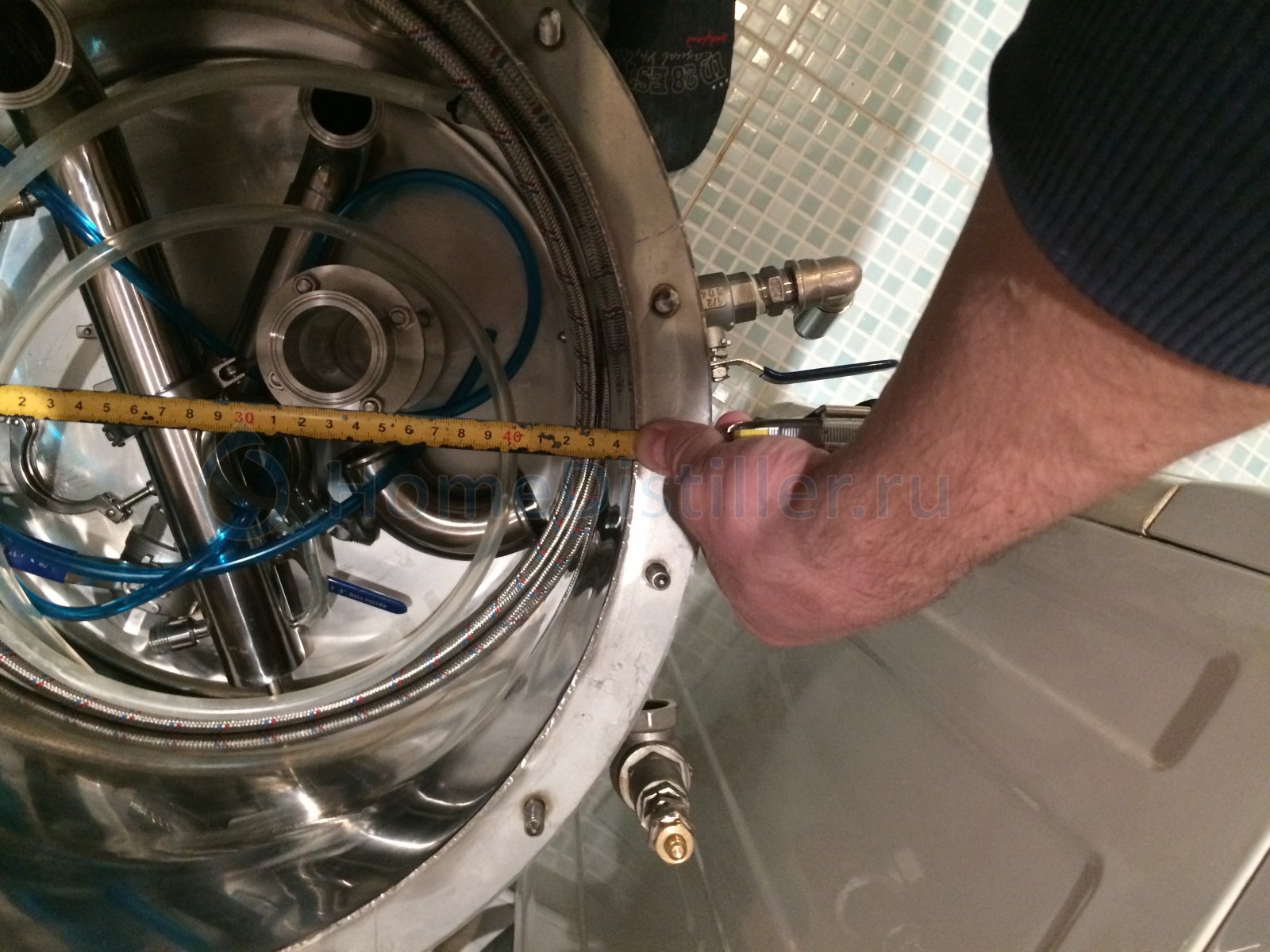

Cardinal-Lugansk, 10 мм если не ошибаюсь , сейчас не могу измерять.

Я бы сделал сверху(в крышке) минус в том, что надо все время думать о том, чтобы не сломать гильзу. Через рубашку придётся постоянно корректировать + мешалка(чтобы не мешала).Cranium, 26 Марта 17, 08:37

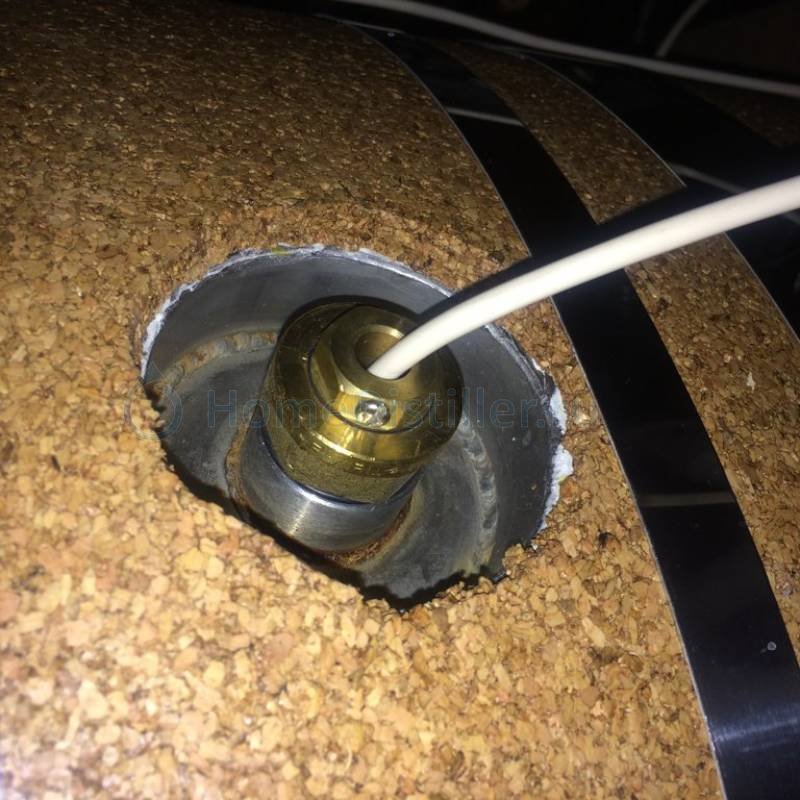

я планировал сделать на подобии

ReZ, тогда не придется, в смысле корректировать и боятся

Други, повторю в который раз уже, цилиндр с плоским дном крайне неудачная поверхность нагрева. Делайте поверхность с разными скоростями потоков(днище не должно быть плоским) или делайте слив по центру днища, потому что если кашу варить, то хрен с ним,пойдет, а если с сс работать то уже геморрой.

Володь, ну, не знаю!? это специально снимать нужно... обрати внимание на Пашеном реакторе следы на панамках остались (я там зачищал)...
там есть один минус, панамку потом (после сварки) отбить под массой на ровном столе надо, чтобы она  форму окончательно приняла...ВОблин, 25 Марта 17, 22:10

просто, мы по другому их собираем)

- зазор между рубашкой и баком 8-9мм.
- зазор между днищами 20мм.ReZ, 26 Марта 17, 07:46

- ТЭН в кожухе 60х60х350 (3 кВт)
- объём воды в рубахе - 2,5-3л. (дно бак выше уровня воды на 10 мм.)ReZ, 26 Марта 17, 07:46

Утеплишь, запустишь))) отпишись потом как работать будет. Очень интересно.

Очень интересноГнездов, 26 Марта 17, 12:20

особенно на СС

Добавлено через 2мин.:

Так как

цилиндр с плоским дном крайне неудачная поверхность нагреваВОблин, 26 Марта 17, 09:32

Или там не плоское дно будет?

подскажите труба 2" (50.8) это наружный диаметр?

Добавлено через 1мин.:

Или там не плоское дно будет?Miguel, 26 Марта 17, 13:04

плоское, другого варианта нет, тэн по центру в кожухе

Добавлено через 2мин.:

не вижу проблемы в плоском дне - какие могут быть проблемы на сс?

ReZ, два дюйма это наружный 50.8мм

Добавлено через 1мин.:

не вижу проблемы в плоском дне - какие могут быть проблемы на ссReZ, 26 Марта 17, 13:09

плоское как мембрана - будет скакать давление, что не есть приятно.

плоское как мембрана - будет скакать давление, что не есть приятно.SedoY, 26 Марта 17, 13:16

так я две переборки планирую ставить между днищами
