Куб с пароводяной рубашкой

Toyk, а про карманы \единый карман для ТЭНб не думал?

Делаю себе новый ПВК.mr.ptec, 06 Апр. 17, 21:39

Мы тебе отдельное звание присвоем: "мистер франкенштейн"

"мистер франкенштейн"svarnoy, 06 Апр. 17, 21:55

В голове что-то крутилось, но ты прям в точку попал.)))

mr.ptec, летучий корабль, из мультика

Мы тебе отдельное звание присвоем: "мистер франкенштейн"svarnoy, 06 Апр. 17, 21:55

Я не против! 8=\

летучий корабль, из мультикаCranium, 06 Апр. 17, 21:57

Гелентваген ПВК :=)

"Арктический спасатель" (на одной лыже) ))) Шойгу предложи - может госзаказ подкинет.

Два вопроса...
1 какой паразитный объем воды считается нормальным для 50 л ПВК?
2 почему вообще при наличии ПИД регуляторов возникают вопросы инерционности систем? Или народ пользует П регуляторы, а коэффиценты И и Д не подбирает?

Не знаю, каакая сложность с ПИД, все четко выходит.
Есть моменты конечно - поперла пена, жди минуту.
Ну и ПИД немного различаются с полной рубашкой при охлаждении и на пустой при нагреве.

Зы инерция не напрягает, напрягает отсутствие мешалки, что дает градиет по высоте в ПВК.

Добрый день коллеги.

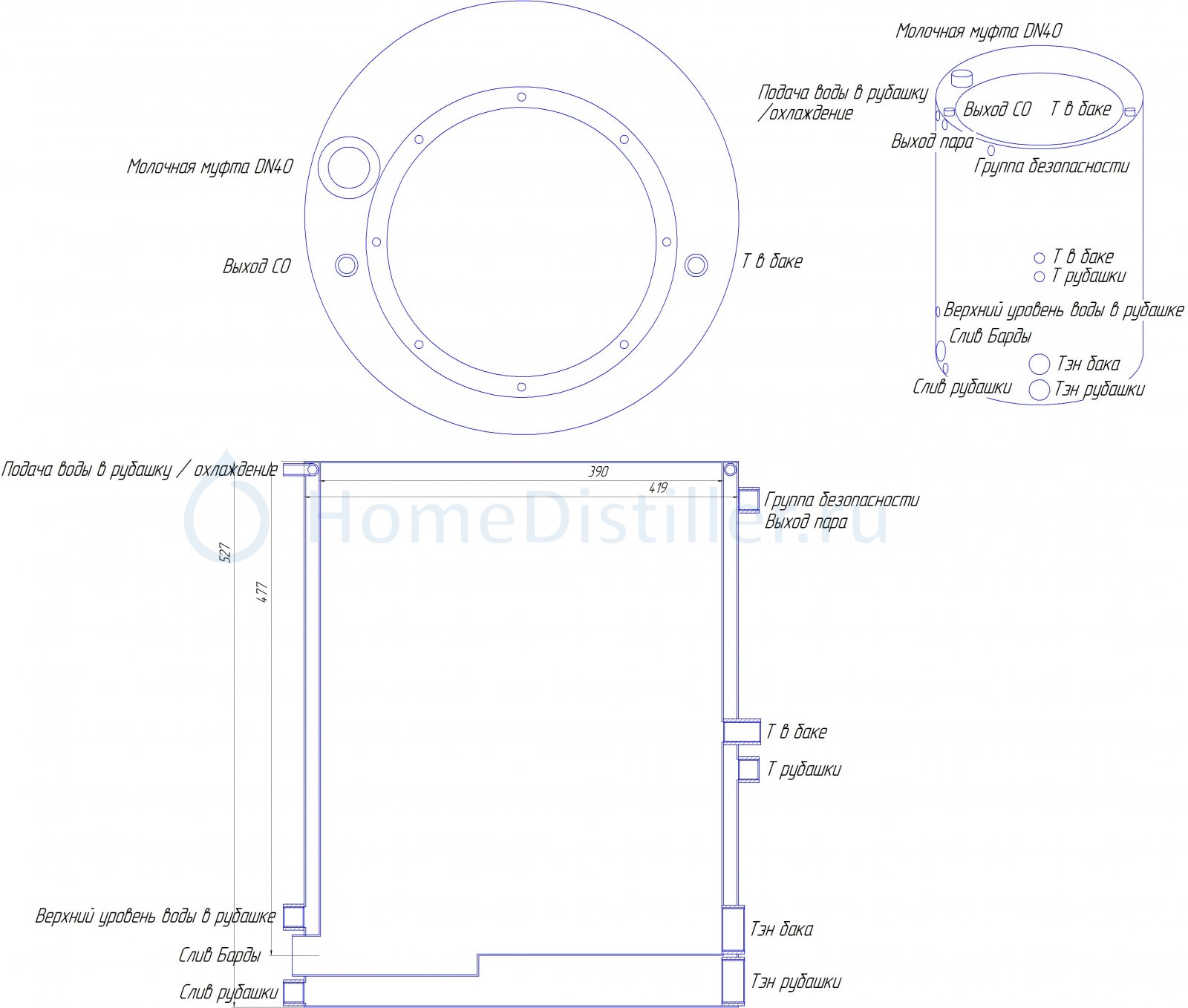

Доработал чертеж, подогнал размеры под лист 1000х2000х1,5.
Для измерения Т в баке заложил 2 отверстия, если да же не понадобится одно то заглушить его пробкой не сложно.
Трубка по периметру бака в верхней части будет равномерно насверлена для подачи воды охлаждения.
Для шпилек люка внизу будут приварены глухие гайки в которые будут крепиться шпильки, между гайками планирую приварить полосу 5 мм для придания жесткости. К крышке люка так же будет приварена полоса жесткости по периметру отверстия люка.
Все муфты, за исключением слива барды, будут иметь внутреннюю резьбу, что бы не делать лишнее пространство между муфтой и уплотнителем. Слив барды труба 40х1.5 с приваренной резьбой 1 1/4", под тэны так же муфты 1 1/4", все остальное 1/2".
На свободном месте верхней крышки в дальнейшем планируется установка мешалки.

Прошу посмотреть и если есть ошибки указать на них.

Ну и ПИД немного различаются с полной рубашкой при охлаждении и на пустой при нагреве.deen, 07 Апр. 17, 07:16

Ну так да, инерционность системы значительно поменялась. Надо менять Д параметр, при работе один, при охлаждении другой

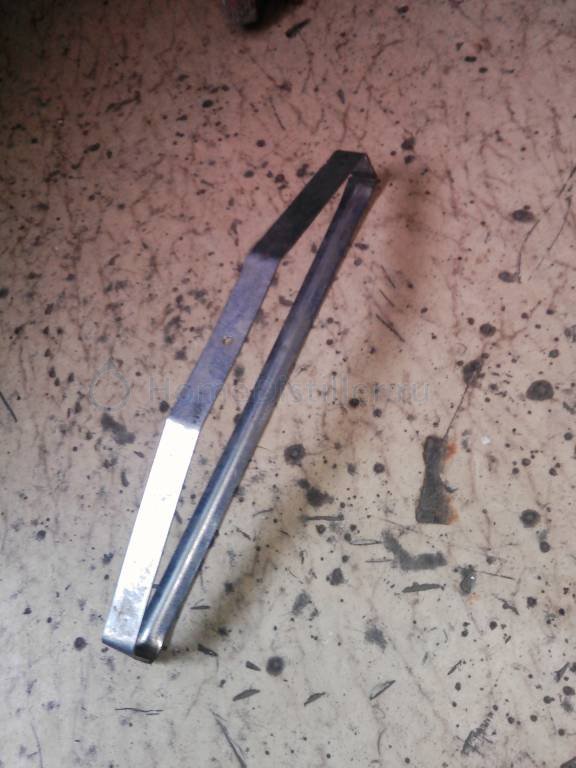

А что мешает мешалку сделать? Я вот уже заготовку подобрал! СССР!

Я настроил пид под охлаждение, тоесть с полной рубашкой.
Проходя снизу паузы не нужны, в основном все паузы после разваривания, с полной рубашкой.
А на дисте использую только процент мощности.
Бывает чтоб присутствовать при закипании ставлю +60 и гуляю на разгоне, впринципе не сильно скачет на выходе на уставку.

Зы до пива пока не добрался, тогда может перестрою ПИД.

IgLa, про отверстия в трубе для подачи охлаждающей воды - отверстия диаметром 6мм самое то (чтоб не засирались) а вот колличество посчитай из соображений - площадь поперечного сечения вводного штуцера раздели на площадь одного отверстия  - получишь колличество необходимых отверстий, которые равномерно распредели по окружности.
мое скромное мнение по поводу

Для измерения Т в баке заложил 2 отверстияIgLa, 07 Апр. 17, 07:23

- ненадо лишние места для грязи делать - вымывать их лишняя сложность, температуру в колбе мерить сделай сверху из трубки 8-10мм заглушенной с одной стороны гильзу, в которую термометр устанавливать. ее мыть проще.

Мешалка в пректе, точнее нужно только лишнее убрать у токаря, железо все готово, а вот с токарями у нас проблема.

8-10мм заглушенной с одной стороныSedoY, 07 Апр. 17, 07:44

А если она не будет касаться жидкости на сколько будут неточные показания?

IgLa, Датчик температуры не делай через рубашку, будет сказываться влияние рубашки. Сделай длинную гильзу через верх.
Тэн в кубе не нужен, всё прекрасно кипит от рубашки.

Тэн в кубе не нужен, всё прекрасно кипит от рубашки.svarnoy, 07 Апр. 17, 08:07

Для ректификации хватает кипения от рубашки? Какие потери мощности при ректификации, если тэн в рубашке?

А если она не будет касаться жидкости на сколько будут неточные показания?IgLa, 07 Апр. 17, 07:52

так сверху и почти до дна (1\9 - 2\9 высоты от дна отступить - с таким расчетом что всегда в жидкости (массу всеравно ниже рубахи лить не стоит))

ректификации хватает кипения от рубашки? Какие потери мощности при ректификации, если тэн в рубашкеIgLa, 07 Апр. 17, 08:15

Не совсем понял связь.
Куб излучает тепло всей площадью, греет воздух. Если его хорошо утеплить, то потери меньше.
От того, где находится тэн, в кубе или в рубашке, у тебя изменится площадь куба?

Вопрос про тэн в кубе сильно интересовал, если его не делать то конструкция значительно упрощается. Единственное что смущает, как подбирать мощность для ректификации.
С датчиком думаю тогда в пробку вставить трубку, а на конце трубки припаять китайский DS18B20 в нержовой гильзе.

Есть еще вопрос про установку датчика температуры в рубашке, в каком месте правильнее проводить замер, в жидкости или уже в паровой зоне?

что смущает, как подбирать мощность для ректификации.IgLa, 07 Апр. 17, 08:38

Абсолютно так же, как и для обычного куба. По примерным таблицам, по манометру, или высчитывать измеряя реальную мощность.

в пробку вставить трубку, а на конце трубки припаять китайский DS18B20 в нержовой гильзе.IgLa, 07 Апр. 17, 08:38

Именно так. Или просто на трубке силиконовой.
