Бражная колонка или хороший самогонный аппарат

Март, У ХД/4-2500ПК труба 1 дюйм. Причем здесь другая тема?
Теперь по БКМ. Да. У меня она несколько в иной комплектации. Снизу добавлен диоптр, а в царге два пыжа из СПН. Но БКМ(ом)это устройство быть не перестало. Вчера провел "второе испытание". Собрал Т2 от предыдущих погонов, и постарался перегнать их с максимальным укреплением. В настройках удалось разобраться. Скорость погона регулировал мощностью нагрева. Весь, практически, погон спиртомер был "утоплен". Т.Е. показывал крепость выше, чем 96%. За скоростью сильно не гнался. Для борьбы с серными запахами положил в диоптр вязанку медной проволоки и распиленную вдоль на 2 части 8мм медную трубку, свитую по типу шампура. Помогло здорово. И это окончательно укрепило мое мнение в споре медь-нержа. Нержа возможна, но только в присутствии меди. Но результат поставил в тупик. Не беря во внимание головы - хвосты, взято 5,2л тела крепостью 96%. Спиртомер еще раньше сверялся с другими приборами (еще в славном СССР). Проверялись на спирте медицинском, и Альфе. Показания его довольно точны. Так вот при такой крепости продукт должен пахнуть только спиртом. Весь мой прежний опыт это подтверждает. Однако весь продукт имеет устойчивый запах СЭМа. Не противный, но он есть. И при том, что как только спиртомер стал "всплывать", (показания опустились до 90%) я сменил банку, и стал отбирать хвосты. Хвосты отобрал до 40% в струе. Их набралось 300мл крепостью 50%. Серный запах отсутствует совсем, но медь потемнела изрядно. В общем "вот такие пироги". Буду думать, и решать, какие стартовые условия будут у третьего эксперимента. Вот такие пять копеек получились.

Причем здесь другая тема?petroosha, 13 Апр. 18, 18:08

Да и действительно, причем? Все твои действия сопоставимы с действиями на бражной колонне. И получаешь ты сильно укрепленный самогон.

Начитался я этой темы и "БКМ-ТРУБА-42 или универсальная колонка"petroosha, 12 Апр. 18, 13:59

Не похоже чтобы ты тему "БКМ-ТРУБА-42 или универсальная колонна" внимательно читал.

petroosha, вот эту тему читал? [Получение НДРФ на ПК-2500.]

Читал все три темы. Месяца полтора потребовалось. Но, когда читаешь много материала (а его очень много в трех темах), не мудрено что-то попутать. Если не трудно, ткните в то, что не правильно.

ZagAl, дык, ХД/4-2500ПК по коструктиву БКМ, только труба восходящая и ДЭФ Ф25 мм в отличии от  БКМ-труба-42

vano11, если имеется желание использовать комплект ХД4, ориентируясь на рекомендации темы БКМ-труба-42, то нужно наличие стабилизированного регулятора мощности (индукционка здесь не подходит); стабилизированной подачи воды с возможностью тонкой регулировки; подача флегмы из дефлегматора в центр насадки; количество насадки, соответствующее заданному режиму; термометры в кубе, на царге и выше дефлегматора; датчик давления в кубе; брага или СС определенной крепости (не более 20%) . И только соответствие перечисленных требований позволит выполнить нужный режим работы колонны. Как, в самом начале темы, отметил Март - мелочей здесь нет.

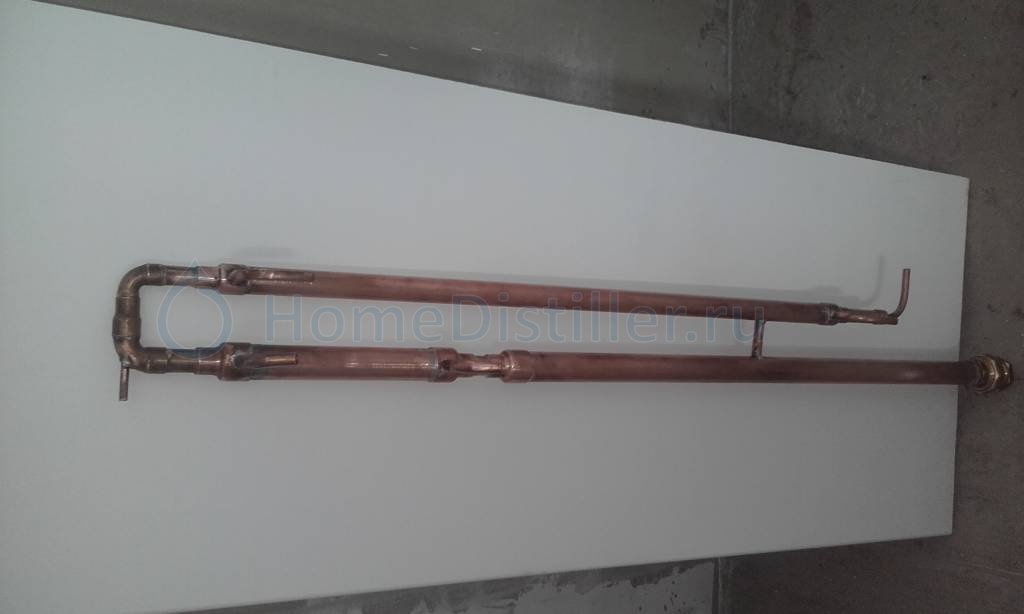

Помогите правильно рассчитать дефлегматор. Высота царги 600 мм диаметр 28. Рубашку дефлегматора собрал из внутренней трубы диаметром 19 мм длинной 350 мм, рубашка охлаждения из 28 трубы длинной 270 мм.

ZagAl, дык, я   прямоточный дистиллятор ХД/4-2500 переделал в ХД/4-2500ПК, вот только трубку термометра, выше дефа забыл вварить, дырку уже просверлил и трубочку отрезал, осталось сварному свозить. Деф у меня получился длиной 350 мм. т.е подлиннее чем  ХД/4-2500ПК и царги у меня китайские Ф51мм. внешн. с СПН десятигранкой, концентратор флегмы - еще в раздумьях какой делать. Краны игольчатые на воду есть, есть  РМЦ-3-3500, термометр в кубе есть и датчик давления медецинский, на царгах буду вваривать  трубки под термометры. Та что все в процессе разработки/сборки БКМ на базе ХД/4-2500ПК .
И РК собираю паралельно, деф от РК-51 ректифаевской есть и их же доп. холодильник прямоточный.

Добавлено через 3мин.:

Jека, а ты в дефе перегородки или спиралевидную намотку делал в пространстве между рубашкой и пароводной трубой? Для повышения эффективности работы дефа.

Нет не делал, несколько раз перегонял сырец температура либо не поднимается выше 30 в колонне, либо сразу поднимается выше 78,5 и невозможно отобрать головы. Для нагрева использую 3 кв тен с высокоточным регулятором мощности.

Jека, оптимальную мощность нагрева подобрать нужно для твоего аппарата и для подачи воды в деф плавная регулировка нужна ( желательно игольчатый кран использовать и давление воды в трубопроводе должно быть стабильным.

Есть и игольчатый кран и вода стабильна, думаю дефлегматор слишком маленький

Помогите правильно рассчитать дефлегматор.Jека, 16 Апр. 18, 07:54

Я это уже выкладывал, даже не раз по-моему. Даю отправные данные, а уж посчитайте сами. Курс средней школы.
   Итак:
    1) Вы должны знать максимальную подводимую мощность нагрева. К примеру, моя средняя конфорка газовой плиты имеет мощность 1,3кВт.
    2) 100 квадратных сантиметров площади (это для меди), утилизирует 1кВт подводимой мощности. Для нержавеющей стали показатели будут другими, поищите сами.
    3) Основной холодильник рассчитывается на утилизацию 100% подводимой мощности, если хотите, что бы продукт на выходе был температуры охлаждающей жидкости. Если без разницы, то можно его рассчитать на утилизацию 50% подводимой мощности, тогда выходить продукт будет горячим.
    4) Дефлегматор рассчитывается на утилизацию 75% (или 3/4) подводимой мощности. Теперь, зная эти вещи, считайте площади, длины и т.д. и не забывайте всё делать в одной системе (типа СИ).
    Для примера, почему у меня длина дефлегматора 14см? Поясняю: Внешний диаметр вертикальной трубы (паропровода) у меня 22мм, максимальная подводимая мощность 1,3кВт (выше я написал). Для дефлегматора нужно утилизировать 0,75 подводимой мощности. Следовательно 1,3кВт*0,75=0,975кВт, считаем 1,0кВт для упрощения. Это означает, что  нам нужно обеспечить площадь охлаждения примерно 100см квадратных. Длина окружности для 22мм трубы =ПиD (где Пи=3,14, D диаметр 2,2см) Итак L=3.14*2.2=6.908см Площадь, это полученная только что L*H (H - искомая высота дефлегматора). Т.е. S=L*H. Площадь S для одного кВт берётся 100см квадратных, значит H=S/L=100/6,908=14,47см Понятно?

Jека, вот если бы перегородки или спираль в водяной полости дефа использовал, тогда бы эффективность работы дефа была бы больше.

Добавлено через 5мин.:

Вадим П, все это примерно получается. Вот моща твоей газовой горелки 1,3 кВт - это же паспортная моща, а сколько мощи идет на нагрев куба? А теплопотери не утепленного куба, и аппарата?

vano11, Поэтому и рассчитывается на максимальную мощность нагрева. т.е. на наихудший возможный вариант. А в реалии всё получается с запасом.
По этому расчёту дефлегматоры делали сотни наших коллег. У каждого разные диаметры и поводимая мощность. Однако результат стабильно положительный у всех.

Посчитал получается на 2 киловатта мощности 28 труба дефа должна быть высотой 170 мм, а у меня 270 то есть надо уменьшать деф на 100 мм, и намотать спираль на рубашку охлаждения.

Jека, я БКМ только строю еще, в дефе вертикальная паровая труба Ф25 внешн., кожух дефа из трубы 32х1 мм, длина трубы кожуха 350 мм. Между  кожухом и паропроводом намотана спираль из 1 метра 2мм нержаеющщего электрода для аргонной сварки.
А у тебя дэф с запасом мощности получился, если верить расчетам, и переделывать ничего не надо. ИМХО

Посчитал получается на 2 киловатта мощности 28 труба дефа должна быть высотой 170 мм, а у меня 270 то есть надо уменьшать деф на 100 мм, и намотать спираль на рубашку охлаждения.Jека, 16 Апр. 18, 10:12

Проверяем расчёт!
Максимальная подводимая мощность 2,0кВт, труба паропровода диаметром 2,8см.
Дефлегматор должен утилизировать 0,75% подводимой мощности, т.е. 2,0*0,75=1,5кВт
100см квадратных меди утилизирует 1кВт, следовательно для утилизации 1,5кВт потребуется площадь в 150см квадратных.
Длина окружности для 2,8см трубы 3,14*2,8см=8,792см, ну и искомая длина (высота) дефлегматора 150см/8,792см=17,060см
Всё точно! Молодец!

Всетаки резать деф до расчетной длинны или оставить такой?

Всетаки резать деф до расчетной длинны или оставить такой?Jека, 16 Апр. 18, 17:14

Безусловно, до расчётной. Иначе флегма будет переохлаждённой. Косвенным признаком правильной работы является теплая вода после дефа. Должна быть не кипяток, но и не холодная. 35-50С самое то!
Ты, кстати, не сказал, из чего у тебя сделан деф. Если из нержи, то может быть нормально.

Вадим П, он же фото своего аппарата выложил на предидущей странице, весь аппарат медный [сообщение #13290921] А зачем резать то, разве подачей воды  не решить проблему излишества мощи дефа, а если вдруг ТЭН поменяешь на более мощный, тогда опять резать и размер дефа увеличивать.
