БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

добрый день всем) я прочитал пока не всё  (с70-80), вопрос такой-можно ли сделать флегмасборник в виде кольца с "бородой" и перемещать его в гладкой трубе до нужной высоты?

Both, имхо лучше без всяких ступеней впаять в кламп . Зазор прекрасно выбирается медными кольцами нужного диаметра . Нах эти переходники ? При переходе на другую трубу их придётся выкинуть или думать , куда применить

можно ли сделать флегмасборник в виде кольца с "бородой" и перемещать его в гладкой трубе до нужной высоты?Дима с юга, 20 Февр. 19, 15:28

Дима с юга, флегмасборник располагается в нижней части дефлегматора на переходе в царгу.
Царги и дефлегматор имеют разные диаметры. Поэтому твой вопрос не по существу. Флегмасборник никуда перемещать не нужно.

Both, у нас комплект стоит в районе 850р. И нужно заказывать и ждать и не факт что привезут. Вообщем дорогой у нас город.

пока не набрал сообщений не могу выложить фОТО) а обязательное условие, что разный диаметр? я тут видел исполнение дефлегматора из навитой на восходящую трубу медной трубки. у меня рубашка. это неприемлемо?

Навитый на восходящюю ,диаметр паропровода не более 25 в диаметре ,!

у меня труба восходящая диаметр внешний 28мм, дефлегматор 35мм, высота трубы 750мм, высота дефлегматора 200мм

Фото с размерами нужно ,лутше рисунок ,хотя да ,где то была труба 28 ая сплошная на не было метра три 6 ки намотано ,работала отлично !где то в теме есть ,но это была медь !

рисунок как фото рассматривается?)

Добавлено через 33мин.:

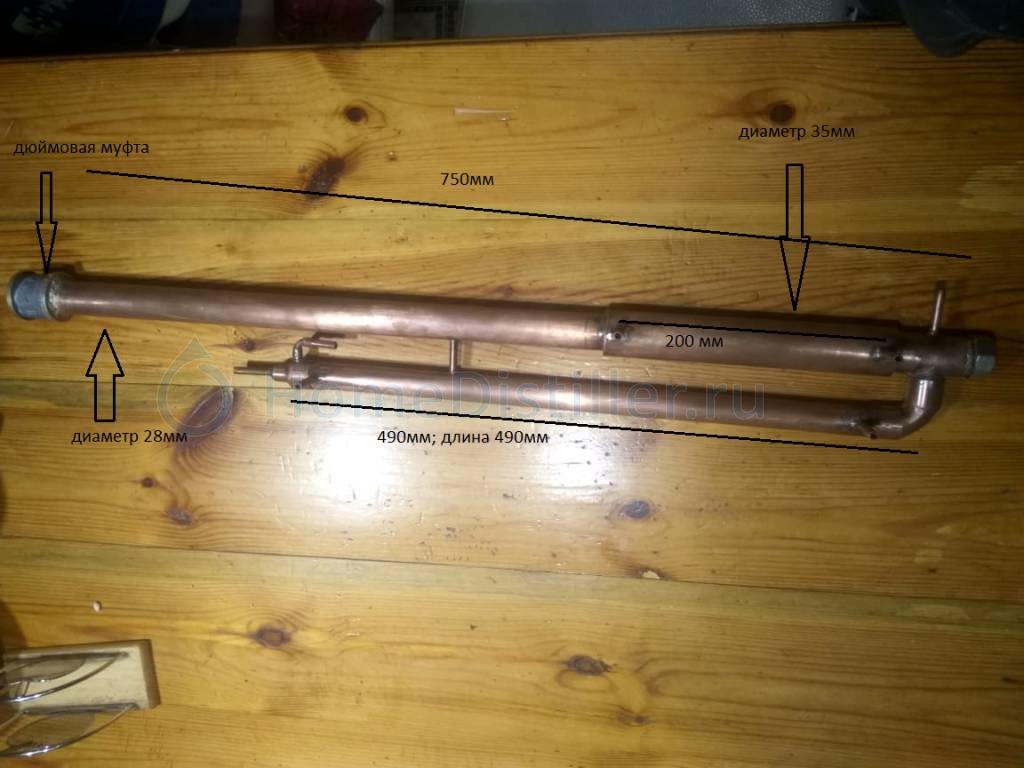

вот такая приблуда у меня есть

Добавлено через 3мин.:

p.s. внешний диаметр холодильника 22мм внутри, по словам мастера 20 миллиметровая трубка с навитой спиралью из поволоки

Господа, товарищи, коллеги, друзья!
Принимайте новичка.
Конечно, я прочитаю весь форум (ветку и сообщающиеся с ней).
Но, для быстрого старта, прошу ткнуть носом в самые актуальные (на сегодняшний день) чертежи и тенденции.
Просьба не только к Топикастерам, но и к тем участникам Форума, кто недавно создал свой вариант установки.
Со своей стороны торжественно (как бывший пионер) обещаю бороться и искать, найти и не сдаваться как инженер-метролог, имеющий опыт в установке, наладке, ремонте терморегуляторов и других измерительных приборов и средств АУ.

Дима пробуй ,вчера померял свой ,,бгг ,27 см ,думал что 30 ,писал что обрезал ,так и работаю ,царгу к ней приладь и вперед !ну и почитай что еще нужно ,!конечно нужно б 40 но работает и так !единственно флегмосборник ?? Как его поставить не разрезав ? Хотя посмотрел час внимательно ,царга получается в диаметре 20

Кто-нибудь просвятит, почему, независимо от диаметра и длины царги термометр рекомендуют ставить строго в 20 см от куба? Что изменится, если я смещу его на пару-тройку см вверх или вниз?

В низу сивуха сидит до третей тарелки ,а ее темп 83 град выше , сидит этанол ,темп 78,3 ,Дима с перегонкой браги мо ж и больше ,а че ты хотел на игрушке !

Но, для быстрого старта, прошу ткнуть носом в самые актуальные (на сегодняшний день) чертежи и тенденции.Hohol-Nsk, 20 Февр. 19, 18:32

Hohol-Nsk, так вроде все актуально. Смотри Путеводитель по теме. Появятся конкретные вопросы - спрашивай. Добро пожаловать.

Попытаюсь разобраться как зависит число тарелок от диаметра царги, насадки...зфтпщдшт, 20 Февр. 19, 21:31

от параметров насадки

Если в кубе залит СС 20%, то
1 ТТ - 69%
2 ТТ - 85%
3 ТТ - 90%
4 ТТ - 92,3%
5 ТТ - 93,6%
6 ТТ - 94,4%
7 ТТ - 95%
8 ТТ - 95,4%
9 ТТ - 95.7%
10 ТТ - 96%

на царге 1 метр ф42 с мочалками 20 штук "Русалочек" на адекватных режимах выходит 96%
т.е. 100см/10ТТ= 10 см 1ТТ
3ТТх10=30см - высота датчика

вторая царга ф42 насадка 7х7 45см выдаёт 93%
45/5 = 9см 1ТТ
3ТТх9=27см - высота датчика

Примотал в 25 см, погонял, сдвинул вверх или вниз где удобнее.

что то прям путаница какая то с установкой термометра в царгуЕвгений23rus, 20 Февр. 19, 22:47

Из общих сообщений понял установка термометра зависит от длинны царги (опять же всё нужно проверять опытным путём), если к примеру царга короткая 50 см, то терм не выше 20 см, если метр то в 1/3, ну если 1,5 метра то и наверное на 1/2 можно. Расстояние над термометром это такой страховочный запас который нужно пройти изикам после залёта дельты, но и слишком увеличивать его не нужно, зачем спирт терять. У меня на метре в 1/3, всё хорошо.

Доброе время суток, единомышленники.

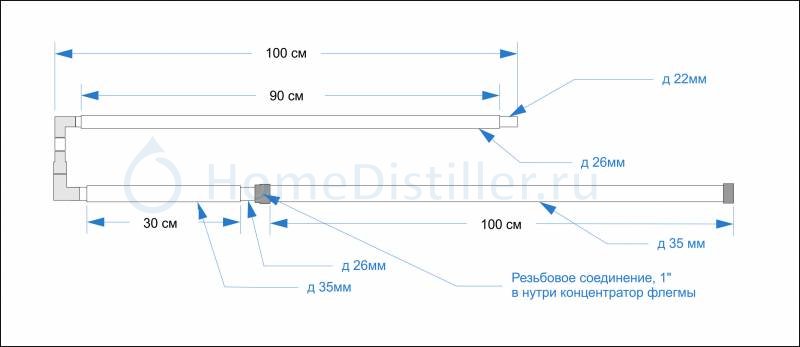

Решил собрать БКМ, давно читаю тему, осилил первый 100-150 стр. На основании просмотренного нарисовал эскиз.
БКМ планирую использовать для фруктовых и зерновых браг, хочется отобрать хорошо головы и откинуть хвосты, ректификат не интересует (для этих целей планируется другая установка). В дальнейшем  планирую доработать царгу УНО, датчик температуры на 1/3 от куба в царгу и второй после ДЭФА.
Трубку на деф выбрал 26 мм, т.к. она есть в наличии, остальные метровые отрезку буду докупать.
Подскажите может изменить что либо?

Хочу попробовать отбор голов сбросом ,возникли вопросы по циклам , сколько за раз отбирать , сколько давать поработать на себя ?
У меня тоже 20см , всё норм

Сбросом голов на БКМ не занимался, капает и капает.
А вот на клюхе делал, сброс 30мл, 12мин работает на себя, и так сбрасываем до расчетного объема. Последние 30мл, откапывал. Почему 12 минут, уже не помню.

БКМ планирую использовать для фруктовых и зерновых браг, хочется отобрать хорошо головы и откинуть хвосты, ректификат не интересует (для этих целей планируется другая установка). В дальнейшем  планирую доработать царгу УНО, датчик температуры на 1/3 от куба в царгу и второй после ДЭФА.
Трубку на деф выбрал 26 мм, т.к. она есть в наличии, остальные метровые отрезку буду докупать.
Подскажите может изменить что либо?Витька, 21 Февр. 19, 01:19

Витек, я бы 22 трубку, та что у тебя в холодильнике, в деф поставил - это раз. Второе - датчик температуры в 20см от низа назадки, Третье - если для дистиллята, то УНО не нужно, нужно УПО.
Да и вообще, из чего "скрипка " будет изготавливаться? Если из меди, то размер дэфа еще сойдет, я имею ввиду по длине, а если из нержи, то маловат будет.
А что ты собрался в царге дорабатывать??? Такой размер и диаметр позволяет делать и дист и ректификат отличного качества.
