Саня! Если не трудно сбрось схему защиты от отключения воды.VF56, 16 Июня 19, 14:26

Я конечно не Саня , но всё же [сообщение #13500462]

Both, получил! Спасибо!

Добавлено через 34мин.:

Да! Самое простое это узо и термостат с релюшкой. Спасибо всем принявшим участие в этом вопросе.

Зачем именно для этого УЗО ? Ладно если он уже стоИт в пульте возле колонны , но отдельно покупать зачем ? Пускатель в моей схеме куда надёжней , разрывание цепи его катушки ,это штатный режим , в то время , как закорачивание узо - аварийный .

митрик, Дима! Как я понимаю у тебя релюшка с самоблокировкой. Или нет?

VF56, нет не самоблокирующаяся, рядом с кнопкой "Start" контакт "К" от реле "К", который шунтирует кнопку "Start" после включения, за счет чего реле становится на удержание.

vano11, немного неправильно выразился, но смысл и был реле на самоблокировку.

Добавлено через 1мин.:

релюшка с самоблокировкойVF56, 19 Июня 19, 23:58

вообщето правильно сказал!

Дима! Как я понимаю уVF56, 19 Июня 19, 23:58

Да , это классическая схема пускателя с защитами в цепи катушки . При срабатывании любой из защит , пускатель отключается , при восстановлении защиты (остывание , падение давления и тд ), повторного включения не последует, только оператором вручную .

Добавлено через 5мин.:

вообщето правильно сказалVF56, 20 Июня 19, 08:39

Смысл правильный , но общепринятые термины удержание или подхват , просто бывает ещё механическая блокировка , а это совсем другое .

пускателямитрик, 20 Июня 19, 09:06

в общем это не пускатель, а кнопка включения блокировки(удержания) контактов реле

По сути "пускатель" это название схемы , так обычно должны включаться всякие станки и агрегаты , на которых работает человек . Способы реализации несколько розняться в зависимости от имеющегося железа и др нюансов . Например , в нашем случае , если колонна подключается к сети однообразно (имею ввиду фазу и ноль ) , то блокконтакты защит можно спокойно перенести под катушку контактора (см мою схему ) , и подавать на этот провод "0" , тогда все датчики будут под нулевым потенциалом . Это для тех , кто боится 220В на колонне

митрик, Дима! Я набросал схемку с 5-12 вольтовым питанием без потенциалов сети на самой колонне. Сегодня чисто нарисую и сброшу на смотрины. Без узо на 2-х реле.

Добавлено через 23мин.:

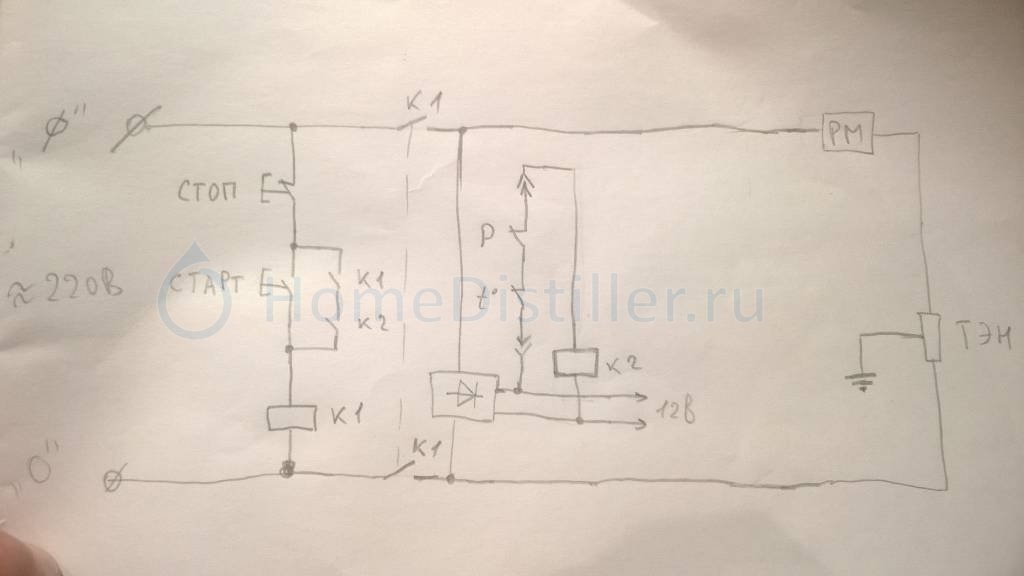

Вот примерно да и точнее окончательно так:
- Р1 и Р2 силовые герконовые реле на 5 или 12 вольт;
- БП блок питания на 5 или 12 вольт соответственно;
- термостат ksd-301 с нормально замкнутыми контактами;
- на контакты релюшек К1 и К2 можно поставить по конденсатору (особенно в цепь 220 вольт) от искрообразования и подгорания  К2;
В нормальных условиях до включения термостат замкнут, К1 и К2 разомкнуты. Нажали кнопку старта КН, Реле Р1 и Р2 запитались и контакты К1 и К2 замкнулись. За счет контакта К1 оба реле остаются запитанными после отпускания кнопки КН. БКМ работает в штатном режиме. Так как вода на ДЕФ подается снизу низ ДЕФа имеет температуру ниже температуры срабатывания термостата (я ставлю на 40 градусов). При прекращении подачи воды низ ДЕФа стремительно нагревается и теомостат разрывает контакты и система защиты обесточивается. Все!
Р.S. При желании последовательно с KSD 301 можно подключить другие защиты: опустошение куба, отключение при Т в кубе 98-99 градусов и т.п. соответственно только необходима достаточность блока питания БП по току.
Теперь усе! Жду критику. Главное с колонны убраны составляющие сети либо 0 либо фаза!
P.S.2 Вместо 2 одноконтактных релюшек можно поставить одну 2-х контактную.

А где кнопка "стоп" , из розетки выдёргивать? Ненормально это + блок питания постоянно включен . Лично я скептически отношусь к коммутации силовых высовольтных цепей мелкими релюхами . На моей практике долго они не ходили . Если хочется уйти от 220В на колонне и датчиках , то можно сделать так .

Стоп всеравно будет стоять. Вариант с реле на 220 вольт отличный, но какое брать???

Вариант с реле на 220 вольт отличный, но какое братьVF56, 20 Июня 19, 21:34

Всё зависит от ограничения габаритов , корпуса всего узла и т.д. -можно модульный контактор глянуть , можно другой малогабаритный на подходящий ток . Рекомендую не гнаться за миниатюрностью - будет греться , а это негативно скажется на долговечности . У меня стоит миниатюрный контактор типа такого на 20А , только потому ,что случайно и вовремя попался на работе среди б/ушки (какой-то валенок почти выкинул нормальный ,но пыльный контактор ) . Он очень компактный и чудесно встал в мою коробочку . До него планировал поставить такой , просто запараллелив контакты .

Ну есть же полупроводниковые реле. Твердотельные. Выбор управляющего напряжения 5, 12, 24 В постоянки...

Ну есть же полупроводниковые реле. Твердотельные.Виталий56, 21 Июня 19, 07:34

Так кто против , варианты есть , вопрос творческий и зависит от исполнителя . Лично мне нравится , то что я предложил , всё просто как угол дома и надёжность на высоте

"Отбор голов по-быстрому. Не надо перенимать дурной опыт с других сайтов." В этой теме описывается как по быстрому отобрать головы а умные гуру говорят что не нужно строить иллюзий и что все головы так не отобрать но метод действенный. Так а что если этот метод использовать как предочистку при перегонке браги в сс? Судя по всему мы избавляемся как минимум от половины голов и в дальнейшем нужно будет отобрать голов в два раза меньше а это выигрыш по времени в два раза что очень даже не плохо. Саня Март ты пробовал эту методу скажи как для предочистки она подходит или нет? А если ещё и взять для предочистки методу которую предлагает Паша с применением упо то не теряя времени на перегонке браги в сс мы получим почти амброзию Бахуса! [Отбор голов по-быстрому. Не надо перенимать дурной опыт с других сайтов.]

Браговар ,ну ты дернул опыт наполеона 12 года ,..не прижилось ,в прнципе теория как бы ,,про Пашу ,,убрать изики из браги ,,что такое изики /нижние спирты. ?/ эт кислоты ,и если их не убрать ,то эротификация тебе обеспечена на всем пртяжении отбора тела ,!что такое эротефикация ? Эт вновь образование головных !,,пока думаю т к гх мое мне это не показывает ,но у колег ,которые используют простейшие аппараты типа клюшки показывают ,здесь !что еще сказать ?в теории как бы да ,а здесь ,,,,,в
Общем лениво в эту тему лезть ,.!хотя я думаю есть аппарат ,а почему бы изики с начало с браги не убрать ,? Используя нижний узел отбора ,,эт если уже боротся за чистоту лаболаторного спирта для эксперемента на лягушках ,/шутка ,/ а вообще ,убераем изики на предотчистке ,далее головы сами улетят ,!

Вот по случаю сфоткал свои запчасти , тэны 2.5кВт суммарно , по книжке многовато для него , но работает с НГ без проблем . Возможно , соединю контакты параллельно, чтобы совсем спокойно спать .

Отбор голов по-быстрому.Браговар, 23 Июня 19, 17:33

В этом вопросе я сторонник методики alexeyT. А именно - пока есть кислоты, с головами особо бороться бессмысленно.
Поэтому сначала боремся с кислотами. С браги без фанатизма отбираем порядка 2-3% голов, затем снаббирование с получением НДРФ 96.2%. Тогда и сивуху срубим и с кислотами разберемся. (При получении 95.3%  кислот в 2 раза больше, а сивухи аж в 40 раз....А что говорить о более низкоспиртуозном отборе?)
Затем при ректификации с головами проще разобраться, потому что кислот нет и следовательно нет процесса этерификации (образования сложных эфиров при взаимодействии кислот и спиртов).
Исходя из вышеизложенного, то что пробует сделать Both, не очень эффективно, так как кислот у него в отборе все-таки много. И выигрывая время на первом перегоне, он теряет его на последующих (или последующем).
P.S. Нагнал такого НДРФ (96%) прямо из браги порядка 10-ти литров. Но маленький куб для его перегонки никак не доделать. Не могу найти подходящего по размерам и конфигурации ТЭНа (чтобы невырабатываемый остаток был минимальным) . А продукт при этом и так вполне хорошо заходит, и постепенно убывает.

Отбор голов по-быстромуБраговар, 23 Июня 19, 17:33

Почитай внимательнее материал, сейчас используют для предочистки от голов при перегонки голов! сижу ржу. Короче накопили головы, сделали предочистку по данной методе, потом финишный рект.

убераем изики на предотчисткеМарт, 23 Июня 19, 20:58

Как раз в субботу провел для себе новый экскремент: снаббирование на кололне 1,5 метра (СПН 3,5). Результат предсказуем, крепость СС 96,4, жижа с УПО также 10%, скорость потерял на 200 мл/ч, дальше шел захлеб, не мог поднять выше мощность.

пробует сделать Both, не очень эффективноZagAl, 23 Июня 19, 22:27

Да соглашусь с тобой, если делать то делать хорошо. Наверно тот способ который предлагал я выше неплохо пойдет для НДРФ, для ректа снаб.
Хотя лучше хоть что-то отсечь без потери скорости, чем прямотоком забрать СС.

Сейчас идет ректификация, завтра скажу как вкусно вышло )

PS

Нагнал такого НДРФ (96%) прямо из брагиZagAl, 23 Июня 19, 22:27

Помнятся первые опыты по снабу ))

PSS Схема от дяди Леши, вообще на первой страницы не помешала бы
