Дистиллятор с укреплением или пленочная колонна

Сухопарник это примитивная пленочная колонна и после нее должен стоять холодильник (дистиллятор)Иероним фон Мюнхгаузен, 04 Июня 15, 11:26

Да ладно...а я то неуч сразу через сухопарник гнал

И включил работу на себя? Молодец! Наверное, хотел получить сразу 120% спирт....Иероним фон Мюнхгаузен, 04 Июня 15, 11:26

Нет конечно, до этого мне далеко...хотя бы 100% получить и то хлеб

Игорь223, а вы почему с ним соглашаетесь?Иероним фон Мюнхгаузен, 04 Июня 15, 11:26

Он не соглашется, он советует

Удивляет, что многие, прочитав пост regi33, уже крутят гайки...Иероним фон Мюнхгаузен, 04 Июня 15, 11:26

Надеюсь не многие, а те у кого были проблемы с нестабильной работой. Кстати колонна все режимы стояла не шелохнувшись.

Человека все устраивает - почему нет?
Я и к похвале, и к претензиям отношусь одинаково спокойно: все проходит...

Что касаемо конкретного случая то это скорее всего брак производителя, то есть моего завода
При дистилляции, когда флегмы возвратной мало, этот нюанс не вылазит - и даже при нормальной работы пленочной колонны все нормально
А вот когда все идет обратно, да на крейсерской скорости нагрева - возникает нижний захлеб.

Я про это и написал рекомендацию, ее выполнили, вопрос закрылся. А что можно было на 2-3мм приподнять, и оставить тарелку в работе - так может оно и ни к чему, возня эта.
Это я уже сам на заводе проработаю, и в ОТК подумаем, как этот мелкий момент учесть, стандартизировать положение тарелки (подозреваю что шток - отрезок трубки слесарь пилил на глаз, для быстроты) в 99% это прокатывает, но вот как видишь встретилась и проблемная ситуация.

Добавлено через 2мин.:

regi33, это не единственная возможная причина, и далеко не самая встречаемая. Но все одно - нужно маленько поправить чертежик и проследить за его правильным исполнением.

А что можно было на 2-3мм приподнять, и оставить тарелку в работе - так может оно и ни к чему, возня эта.игорь223, 04 Июня 15, 11:42

Все таки правильный зазор какой? 2-3мм или 1см?

Все таки правильный зазор какой? 2-3мм или 1см?regi33, 04 Июня 15, 11:50

regi33, я разобрал свой, все как на Ваших картинках, значит правильный зазор -1см. Вы, похоже, загнали сухопарник в режим, который для него не предусмотрен, а переделкой превратили его в кусок трубы.

Иероним фон Мюнхгаузен, а на картинках зазора не видно.
по линейке вижу длина трубки 5 см, а высота колпачка 4 см, вот и зазор  в 1 см.

Иероним фон Мюнхгаузен, а на картинках зазора не видно.
по линейке вижу длина трубки 5 см, а высота колпачка 4 см, вот и зазор  в 1 см.Pippilota, 04 Июня 15, 12:09

Зазора не видно, а соотношение длин - видно, все как у меня.

зачем тогда человек наращивал если соотношение длины трубки и высоты колпачка 1 см +- мм

Добавлено через 3мин.:

можно было не наращивать, а взять гаечку и снизу отрегулировать зазор (высоту) посадки колпачка, а сверху другой гаечкой закрепить

можно было не наращивать, а взять гаечку и снизу отрегулировать зазор (высоту) посадки колпачка, а сверху другой гаечкой закрепитьPippilota, 04 Июня 15, 12:17

Пеппи, да нормальный у него сухопарник, просто руки - не для скуки...

Предлагаю не суетиться.
Штатный зазор между низом колпачка и донышком сухопарника - действительно 1см, что на чертеже и отражено. Однако же, пока на заводе не разберемся неторопливо, выводы делать не стану.

по линейке вижу длина трубки 5 см, а высота колпачка 4 см, вот и зазор  в 1 см.Pippilota, 04 Июня 15, 12:09

Трубка,которая на линейке 5 см,это верхняя трубка.А короткая-нижняя.

Алексей80, ясно. У меня две одинаковые, поэтому подумал, что маленькая это наросток.

Штатный зазор между низом колпачка и донышком сухопарника - действительно 1смигорь223, 04 Июня 15, 12:41

У моего тоже зазор миллиметра 3..Значит это брак?
Чем можно нарастить?

можно было не наращивать, а взять гаечку и снизу отрегулировать зазор (высоту) посадки колпачка, а сверху другой гаечкой закрепитьPippilota, 04 Июня 15, 12:17

У моего тоже зазор миллиметра 3..Значит это брак?
Чем можно нарастить?Алексей80, 04 Июня 15, 13:00

В моем зазора вообще не было, наоборот колпачек перекрывал срез трубы почти на сантиметр, наращивал я тупо гайками, сейчас зазор 1см.

Добавлено через 2мин.:

можно было не наращивать, а взять гаечку и снизу отрегулировать зазор (высоту) посадки колпачка, а сверху другой гаечкой закрепитьPippilota, 04 Июня 15, 12:17

Просто не всегда под рукой есть подходящего размера гаечки, были большего диаметра,использовал их как втулки, думаю это как раз не критично.

Добавлено через 9мин.:

Штатный зазор между низом колпачка и донышком сухопарникаигорь223, 04 Июня 15, 12:41

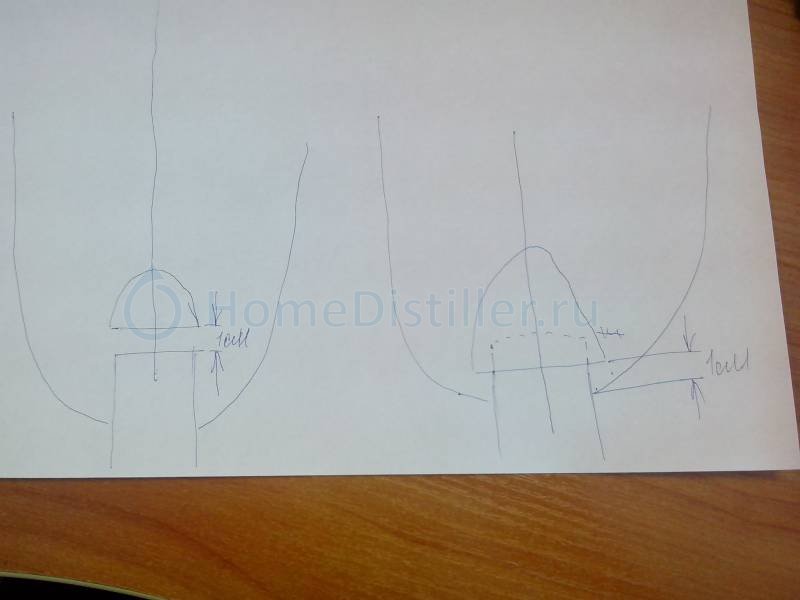

Опять не понял...Игорь как правильно?

Штатный зазор между низом колпачка и донышком сухопарника - действительно 1смигорь223, 04 Июня 15, 12:41

2-й вариант

2-й вариантPippilota, 04 Июня 15, 14:10

И снова здравствуйте....а заработало то на первом

разговор идет усиленно про сухопарник, так я тоже в тему влезу. При первичной перегонке через сухопарник + ПК2500 от сухопарника постоянно идет дребезжащий звук. На какое-то время прекращается (будто произошло заполнение тарелки), но затем опять возобновляется. Это нормально? И что вообще происходит?

И что вообще происходитkhant, 04 Июня 15, 14:22

Гаечка отвернулась, разобрать-подтянуть.

Игорь как правильно?regi33, 04 Июня 15, 13:54

правильный вариант конечно справа

правильный вариант конечно справаигорь223, 04 Июня 15, 14:38

Пичалька....полез за бубном....

Добавлено через 22мин.:

Игорь может выложишь правильный чертеж, или хотя бы схему со всеми размерами. Если правый вариант верный, значит мне нужно опустить колпачек, насколько? Может у меня высота трубки внутри неправильная, без чертежа не понять.
