Тарельчатая колпачковая колонна - какая она должна быть, и как с ней работать

С какого диаметра здесь можно называть колонну - тарельчатой колпачковой колонной?

С какого диаметра здесь можно называть колонну - тарельчатой колпачковой колоннойTVM73, 18 Окт. 24, 22:53

реально- не менее 3", но это условности, поскольку это всего лишь присоединительный диаметр, а стекла могут быть и 80, и 90 и 120 мм в диаметре. Именно этот диаметр и является основанием для расчётов. И если тебе реально нужна КК, рассматривай диаметр стёкол от 100 мм, а присоединительный калибр любой...и 1.5 и 2 и 3 дюйма..

реально- не менее 3"Винни-нюх, 18 Окт. 24, 23:19

Это все похоже на регулярную насадку с "колпачковым барботированием" - практически нет потока жидкости на "тарелке", все мнговено перемешивается.
Как то видел в сети попытку сделать радиальный поток на ситчатой тарелке, это очень было близко.

Еще коробит гидрозатвор на каждой "тарелке" - зачем?

гидрозатвор на каждой "тарелке" - зачем?TVM73, 19 Окт. 24, 06:57

Без перелива рабочий диапазон мощности сильно снизится. Без гидрозатвора пар будет струячить в переливную трубку.

Как то видел в сети попытку сделать радиальный поток на ситчатой тарелке, это очень было близко.TVM73, 19 Окт. 24, 06:57

горизонтальное течение флегмы на тарелке - одно из главных условий полноценного пробарботирования флегмы, поэтому на правильных тарелках, колпачки группируют в одной части тарелки, а перелив - в противоположной части тарелки, при сборке колонны, тарелки ставятся в шахматном порядке- перелив с верхней над колпачками нижележащей. Именно поэтому многоколпачковые тарелки с переливом в центре тарелки и колпачками вокруг него и, моноколпачковые - есть фикция

Без перелива рабочий диапазон мощности сильно снизится. Без гидрозатвора пар будет струячить в переливную трубку.okun, 19 Окт. 24, 07:59

Что мешает опустить перелив в жидкость на нижележащей тарелке? Гидрозатвор нужен только на нижней тарелке.

горизонтальное течение флегмы на тарелке - одно из главных условий полноценного пробарботирования флегмы, поэтому на правильных тарелках, колпачки группируют в одной части тарелки, а перелив - в противоположной части тарелки, при сборке колонны, тарелки ставятся в шахматном порядке- перелив с верхней над колпачками нижележащей.Винни-нюх, 19 Окт. 24, 08:27

На маленьких диаметрах происходит бурное перемешивание и организованного направленного течения жидкости на полотне практически нет. КПД страдает.

Что мешает опустить перелив в жидкость на нижележащей тарелке?TVM73, 19 Окт. 24, 08:58

Ничто не мешает. Просто работать такая колонна не будет.

Гидрозатвор нужен только на нижней тарелке.TVM73, 19 Окт. 24, 08:58

Она скорее всего работать будет.

На маленьких диаметрах происходит бурное перемешивание и организованного направленного течения жидкости на полотне практически нет. КПД страдает.TVM73, 19 Окт. 24, 08:58

маленькие диаметры и нет смысла рассматривать - слишком маломощны на 1рубль потраченный на их покупку или изготовление.

Гидрозатвор нужен только нTVM73, 19 Окт. 24, 08:58

нужно сначала понять что, как и зачем, а уж потом фонтанировать свои мысли и идеи

Ничто не мешает. Просто работать такая колонна не будет.grey921, 19 Окт. 24, 09:09

нужно сначала понять что, как и зачем, а уж потом фонтанировать свои мысли и идеиMaik2407, 19 Окт. 24, 10:34

Вы удивитесь, но это классика.

TVM73, когда колонну проектируют от начала и до конца, когда известно межтарелочное расстояние то переливную трубку верхней тарелки опускают в гидрозатвор на нижней тарелки. Тарелки с клюшкой хороши тем что их можно монтировать с разным мтр

Добавлено через 3мин.:

горизонтальное течение флегмы на тарелке - одно из главных условий полноценного пробарботирования флегмы, поэтому ... многоколпачковые тарелки с переливом в центре тарелки и колпачками вокруг него и, моноколпачковые - есть фикцияВинни-нюх, 19 Окт. 24, 08:27

А в провальных тарелках куда флегма горизонтально течет или это фикция ?

Добавлено через 2мин.:

Без перелива рабочий диапазон мощности сильно снизитсяokun, 19 Окт. 24, 07:59

Снизится снизу, много кто колонну гоняет на половинной мощности ?

Снизится снизу, много кто колонну гоняет на половинной мощности ?dee, 19 Окт. 24, 14:19

И сверху. Флегма без перелива как будет стекать на нижележащую тарелку? Чуть больше мощности и уровень затопит, чуть меньше и тарелка осушится. Это на провальной, на колпачковой все еще хуже.

когда колонну проектируют от начала и до конца, когда известно межтарелочное расстояние то переливную трубку верхней тарелки опускают в гидрозатвор на нижней тарелки. Тарелки с клюшкой хороши тем что их можно монтировать с разным мтрdee, 19 Окт. 24, 14:19

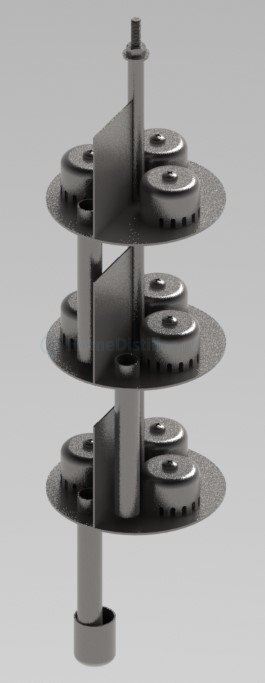

Согласен, но сделал бы так:

А в провальных тарелках куда флегма горизонтально течет или это фикция ?dee, 19 Окт. 24, 14:19

причём тут провальные? Разговор идёт о колпачковых

Добавлено через 1мин.:

Согласен, но сделал бы так:TVM73, 19 Окт. 24, 17:41

так сделай,что мешает то

причём тут провальные? Разговор идёт о колпачковыхВинни-нюх, 19 Окт. 24, 18:28

то есть ты не знаешь

так сделай,что мешает тоВинни-нюх, 19 Окт. 24, 18:28

Нет времени.

dee, а ты сам на чем перегоняешь?

всякое бывалоdee, 19 Окт. 24, 20:59

ну а щас то на чем работаешь..?

какой целью интересуешься ? у нас за самогоноварение статья коап со штрафом и конфискацией оборудованияdee, 19 Окт. 24, 21:53

ты на российском форуме сидишь...при чем тут ваши законы

аа, ты и это не понимаешьdee, 19 Окт. 24, 22:15

я пока тебя вообще не понимаю..
