эпюрация браги в бражной колонне (наверное это ты имеешь ввиду под "царга пастеризации") потребует второй (отбирающий) перистальтический насос и датчик температуры со своей логикой работы, для самотека можно прикрутить отдельную эпюрационную колонну для браги, если позволяют потолки. эпюрация браги лучшее решение по эпюрации из всех возможных.dee, 29 Янв. 21, 12:19

dee, поскольку полный отбор дистиллята производится сразу над тарелкой питания из УПО, никакой автоматики там не надо - стекает всё, что можно, в значительной степени обессивушенное и частично обесглавленное. Это скорее всё таки пастеризация, потому что укрепления - ноль, ну в крайнем случае 1ТТ и ФЧ там зашкаливает, потому что голов нет никакого смысла отбирать дофига, только самые одиозные, чтобы хоть чуть-чуть разгрузить псевдо-эпюрационный цикл уже на РК. Я пока не готов к непрерывке, по любому отдельно буду проводить псевдо-эпюрацию и рект.

Полный отбор сразу над тарелкой питания даст эпюрации на одной тарелке а надо больше. Да, это немного разгрузит колонну эпюрации спирта-сырца но меккаод почему то не одобрил такую схему [сообщение #13764244]

dee, схема твоя вполне рабочая, если в неё добавить отбор верхних промежуточных и не увлекаться высотой концентрационной части на бражной колонне.
только вот в ней нет бражной эпюрации, потому что состав флегмы в отборе будет практически равен составу пара с разницей меньше 1 ТТ(ну так это работает)
а для эпюрации необходимо чтобы отбор эпюрата велся на n-ТТ ниже чем ввод браги, тогда состав смеси может быть практически доведен до Крект.пр. /n-ТТ, а в идеале возможна и полная эпюрация.
И конечно необходима регулировка этого отбора таким образом, чтобы не нарушить работу отгонной части колонны и не перегрузить мощностью эпюрационную часть.
в любом случае такая труба будет очень высокой.
И тут не исключен вариант с разделённой трубой...состоящей из двух частей.
если интересно я нарисую, но для работы нужны будут два насоса, на подачу и перекачку части эпюрата наверх бражной колонны.

mekkaod, спасибо, с двумя насосами мне все понятно, не хотелось бы но буду думать как его можно поставить, по высоте бражная колонна с эпюрационной царгой будет не намного выше спиртовой (с царгой пастеризации 3-6ТТ), а учитывая насос можно ставить на разных уровнях

Добавлено через 3мин.:

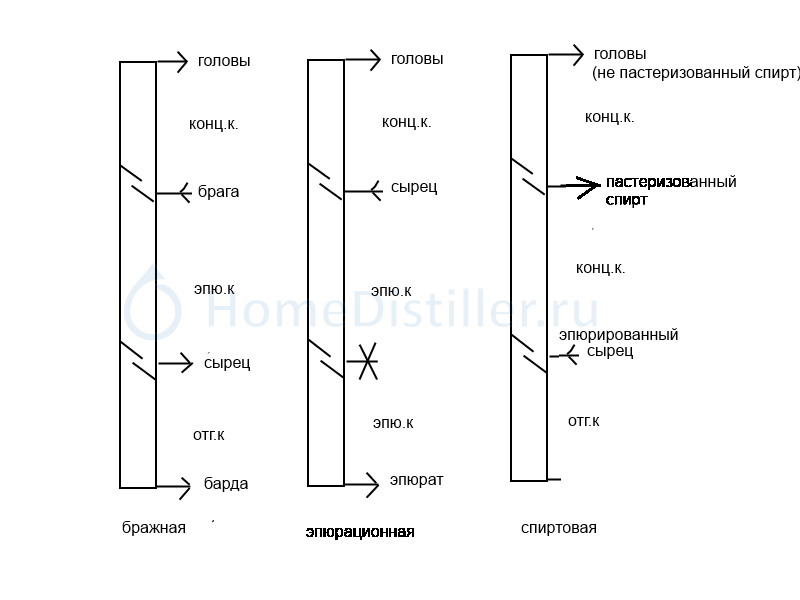

меня смущает только возможность эксплуатации такой колонны в трех режимах т.е можно отказаться от последовательных трех труб (как в БРУ косьвенного действия) и проводить три последовательные ректификации: в режиме бражной колонны, эпюрации и спиртовой колонны. и эта идея путает все мысли и наработки =)

но для работы нужны будут два насосаmekkaod, 29 Янв. 21, 14:49

Хватает и одного насоса, промежуточный куб, трубка до дна,(на трубку пережималка кран) на трубку всаса тройник. Промежуточный куб ёмкость на пару литров, желателен виуальный контоль уровня.

dee, на практике при раздельной обработке обычно используют две пары колонн.
первая пара делает т.н. спирт сырец 70-80%, а вторая уже гостовский спирт.
в обоих случаях присутствует эпюрационная колонна и по факту эпюрация проводится дважды, на обоих этапах.

Добавлено через 1мин.:

Master_1, твоя идея мне не понятна.

mekkaod, Кость, разделил унбк,пока всё на соплях. Нбк -куб- рк, с куба с нижней точки трубка соединённая с всасывающей трубкой насоса, на ней пережималка, пока нет визуального контроля, ориентируюсь по булькам . Но всё работает, управлять просто нечем , что слилось с рк то и должно закачатся .

Нбк -куб- ркMaster_1, 29 Янв. 21, 15:42

Там и куб-то не нужен. Просто ТЭН в трубе.

.dee, На бражной пытался делать эпю, конструктив позволяет, но насадку нужно менять, проще отдельную трубу собрать.

Добавлено через 3мин.:

Просто ТЭН в трубе.Dry Gin, 29 Янв. 21, 15:49

Ты не понял, там тен не нужен, а куб 1-2 л, по сути это и не куб. Я же написал всё на сопляж из того что было, не сезон с железом возится.

Ты не понял, там тен не нужен, а куб 1-2 л, по сути это и не куб.Master_1, 29 Янв. 21, 15:50

А, ну да, сообразил. Так тогда и куб не нужен вообще. Тройника достаточно. В бок пар, снизу флегма.

Master_1, есть вариант спираль из нержавстальной гофры поставить
а из своей связки куб вообще можешь выкинуть, посмотри как у меккаода гидрозатворы на шлангах сделаны: просто петля вниз/вверх

куб вообще можешь выкинутьdee, 29 Янв. 21, 15:59

Если куб выкинуть ,тогда второй насос и контроль, электронику цеплять, а скубиком на 2л только визуальный контроль и то только на начальном этапе. Не дружу с электроникой.

действительно, в 2,5+ раза ошибся при эксперименте. вопросов больше нет.dee, 29 Янв. 21, 10:49

ты этим заставил меня всё повторить.
спасибо за то что заметил лажу, признаю себя дурачком.
в новом "правильном" эксперименте расход энергии на этом подогревателе 2 Вт на литр в час на градус.
т.е. при подаче 10 литров/час надо 200 Вт, чтобы нагреть на 10 градусов, не мало.
так что я ошибся не в 2,5 раза а в 4 с лишним.
короче по тексту я всё исправил.

mekkaod, у тебя проблемы с температурными датчиками (скорее всего из-за ламинарного течения) или с измерением среднеквадратичного напряжения (возьми стрелочный). простая проверка: 1. цифры между 5 и 10л/час при одном напряжении всегда должны отличаться примерно в два раза; 2. нагрев между 50в и 100в всегда должен отличаться примерно в 4ре раза (квадрат напряжения) так что проверять еще много чего. первая строчка 5л/ч по напряжению у тебя более менее била, вторая - нет.
я не хочу лезть считать теплоемкость браги из-за содержания спирта и взвешенных но по воде уже писал и это догма: требуется 4,2 Вт что бы нагреть 1 мл в секунду на 1 градус

Вопрос к знатокам.
При всех равных , но при разной высоте колонн ,ЭАФ отберётся лучше-
№1 Из куба с колонной в которой 30ТТ (3 метра)
№2 Из куба с колонной в которой 6ТТ(60 см)
№3 Разницы не будет, так как время вывода ЭАФ из куба одинаковое?

Янн, высокая колонна выводит головы чуть-чуть быстрее и в гораздо более концентрированном виде

При всех равных , но при разной высоте колонн ,ЭАФ отберётся лучше-Янн, 08 Февр. 21, 19:31

№1 Из куба с колонной в которой 30ТТ (3 метра)Янн, 08 Февр. 21, 19:31

Значит ЭАФ возвращается с флегмой в куб ?

Значит ЭАФ возвращается с флегмой в куб ?Янн, 08 Февр. 21, 20:22

В основном с первой тарелки

В основном с первой тарелкиdee, 08 Февр. 21, 21:22

У нас есть 6 ТТ и есть 30 ТТ , а возращается в основном с первой, тогда получается ,что в куб с флегмой вернётся равное количество ЭАФ и с 3 метровой и с 60 см , так?
