Dry Gin, а я ведь разобрался почему на Т-обраном дефе с поднятыми плечами ТСА должны смотреть по любому вверх.
Завернуть вниз - воздушная пробка.
Горизонтальное расположение даст ток воздуха через деф.
Горизонтального тройника с Алика типа как у tmc жаль не нашёл.
Реально жаль, но иного нет, а клюшка не устраивает.
Экономия 25см и это много.

хотя бы определение,Dry Gin, 03 Мая 25, 22:14

Смотри, если брать часть из под ЦП и сбрасывать на какую 10 тарелку от куба, и этот сброс компенсировать повышением мощности то под ЦП будет приходить более спиртуозной пар, а часть промежуточных ползущих к отбору будет сбрасываться пв низ..надо только точку отбора под ЦП поднять над точкой сброса вниз.
По факту это будет равносильно повышению ФЧ. Надо только ЦП сделать либо большего диаметра, либо с более прозрачной насадкой, чтобы она не захлебывалась.

Вся флегма, пущеная в обход ТМО, снижает эффективность ТМО.Dry Gin, 03 Мая 25, 23:26

)) то есть спирт залитый тобой в твой сивушный сепаратор снижает ТМО?....надо где то записать...
А флегма, которая устраивает захлеб попадая в верх колонны улучшает ТМО?)) а если ту часть которая его устроит + истчо чуть чуть отправить на ТМО в ту часть, которая недогружена по жидкости? Кстати вот что точно про замкнутую ректификацию, так это то, что они управляют соотношением потоков жидкости и пара для улучшения качества и скорости отбора спирта. Так что моя идея +/- из той же оперы. Только у них есть "рефлюксная ёмкость" что то типа буфера...с накопительной частью и регулировкой ее расхода....
Кажись у дураков мысли сходятся))

Добавлено через 3мин.:

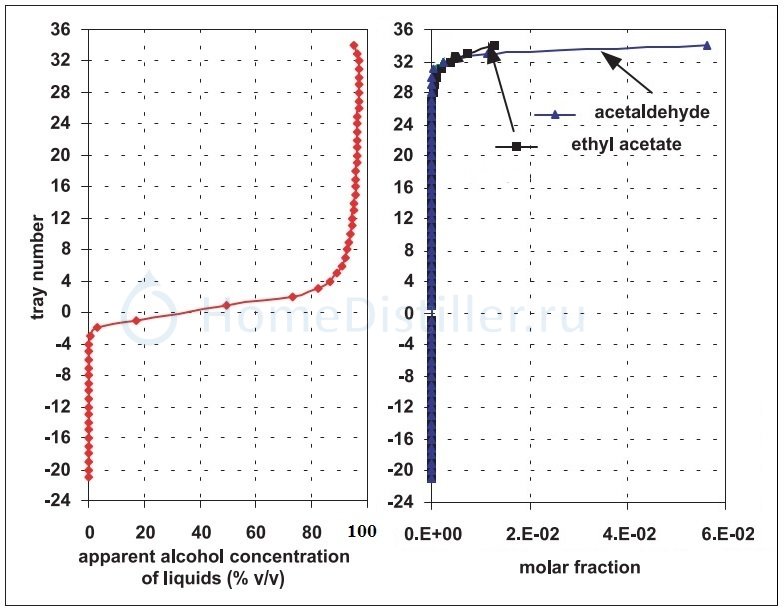

а нет, есть один, кривая 2.Кот Бегемот, 03 Мая 25, 23:26

Кривая 2 это спирт)

Кривая 2 это спирт)bardo, 03 Мая 25, 23:44

Похоже на то.)

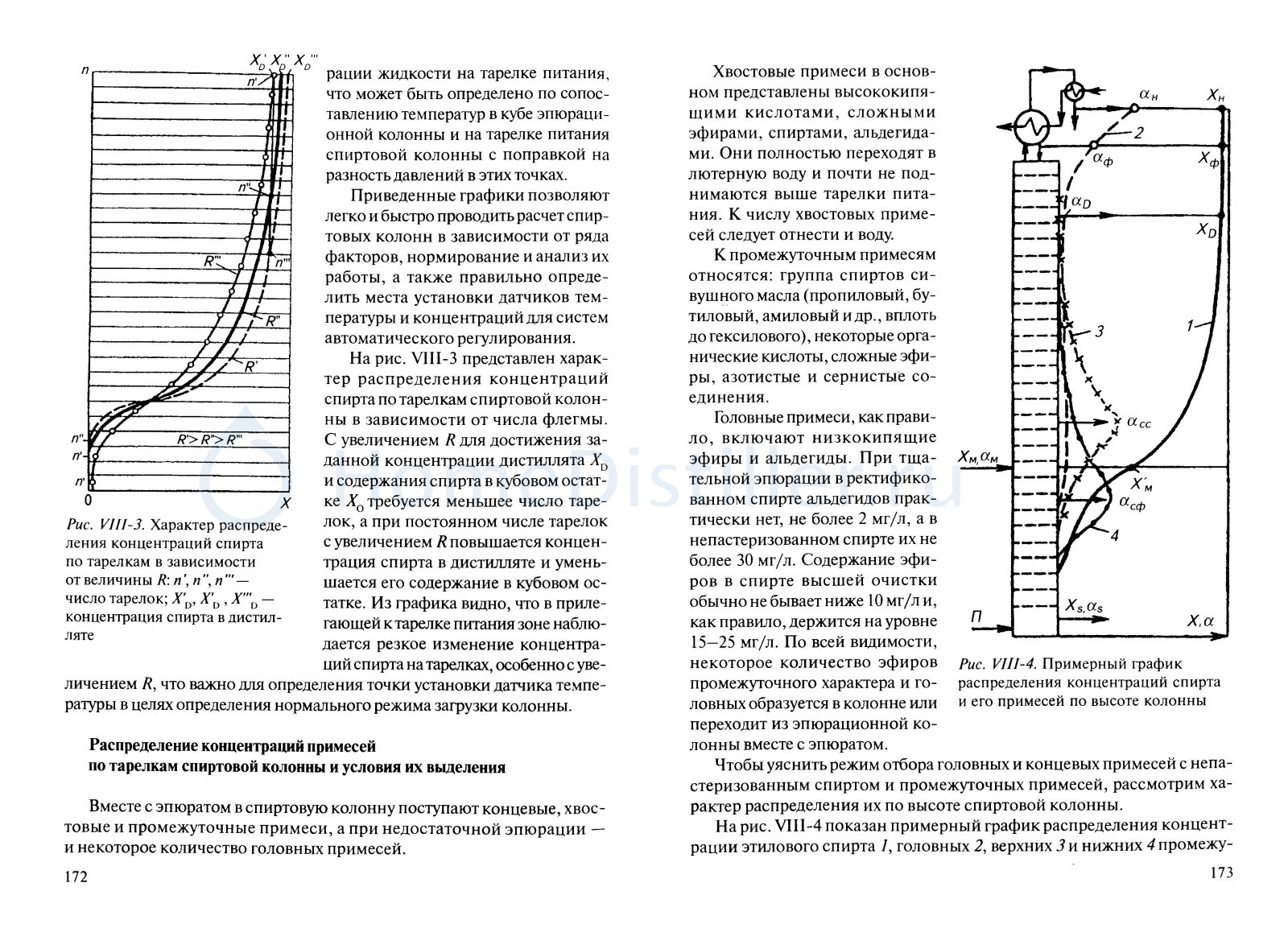

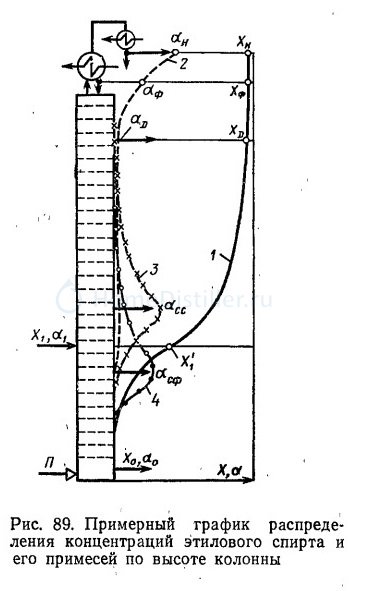

На разный случай, нашёл полную страницу с поясняловкой. Цыганков 171.

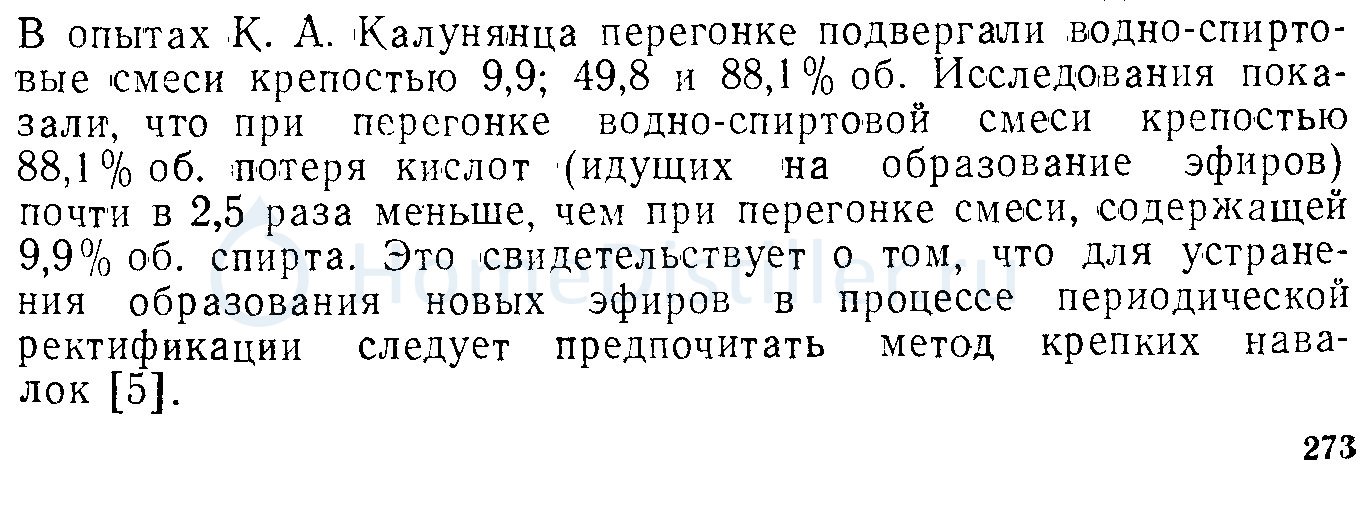

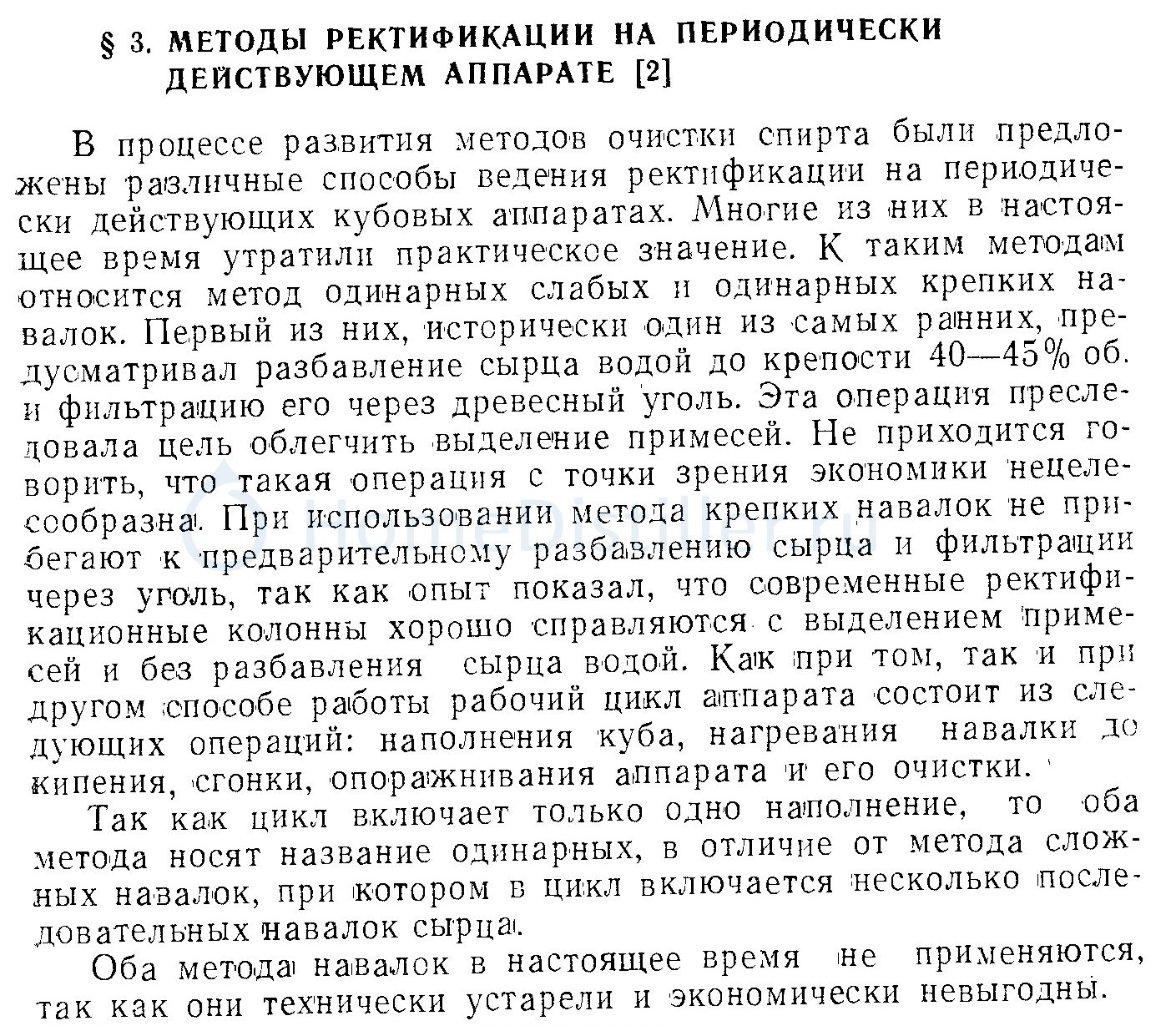

Для меня непонятная приблуда, вместо которой существует повторный рект крепкой навалки.Кот Бегемот, 03 Мая 25, 23:26

В теперешнем алгоритме работы он сокращает время получения этой самой крепкой навалки, позволяет остатки спирта в кубе добрать в отбор практически в режиме парогенератора. Но кмк из этого можно выжать больше...даст бог дойдут у меня до этого руки и мозк))

Однозначно можно сказать, что с бражки для потребения гнать не вариант.Кот Бегемот, 03 Мая 25, 23:26

Я бы уточнил, что держать кислоты в колонне при ректе браги идея не блестящая.
Про крепкие навалки согласен
Ну давай и я свою концепцию обозначу...
1.При ректе с браги, первый взлет он же плевок нужно убирать из колонны...чем больше, тем лучше...это отдельный этап ДОректификационный.
2.чем ниже температура кипения, тем ниже скорость всех спиртовых реакций в колонне, а некоторые так и вовсе не пойдут при комнатных температурах. Отсюда способ получить кипение - понизить давление, то есть вакуум. На вакууме с насадкой в колонне херово, потому что скорость пара высокая, а УС и орошение насадки плохое. Практически единственный вариант для вакуума - эмульгация в затопленной колонне. Кафаровский вариант затопления хорош для бензола и ЧХУ. Релаксные колебания создают ненужные перемешивания в областях концентрации примесей, они устранимы/сглаживается, особенно в верхних частях колонны. Буфер нужен для устранения снижения ФЧ по мере истощения куба. В его накопительной части должна быть максимально крепкая флегма от азеотропа и крепче, вакуум это позволяет. Ну и мой способ топить колонну сбросом вниз крепкой флегмы.
В кратце так....и то вой поднимут, что задолбал всех вакуумом мешалкой и прочими идеями..))

Так то на замкнутой...а про такую же выпуклость концентрации головных внизу колонны.....это для меня новость...потому и интересуюсь, уж извини, если умучал вопросами...просто больше не у кого...bardo, 03 Мая 25, 13:47

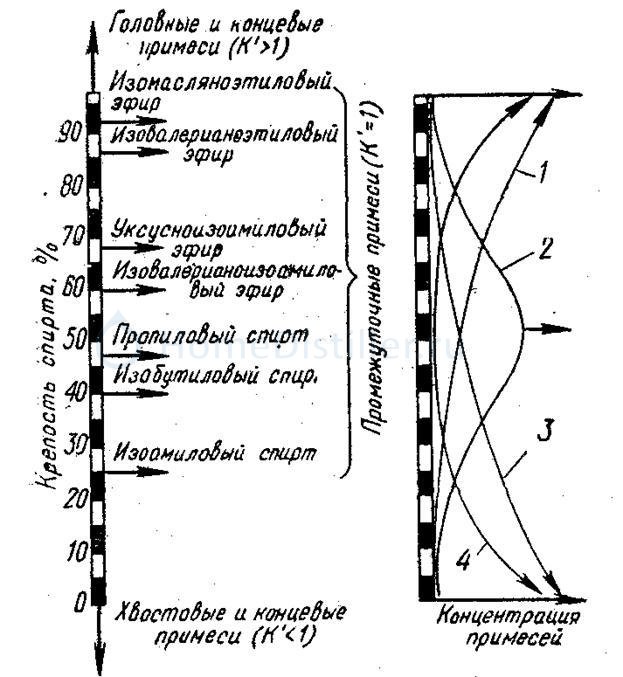

Там нигде не написано про головные фракции, а написано про эфиры и альдегиды. Но на стр.12, рис.1а концентрация валерианового альдегида (промежуточная примесь) имеет странную схожесть с горбом на рис.5. А рис.1б и 1.г почему-то показывают классические распределения концентрации для ГФ: бутиральдегида и этилацетата. Поэтому, ИМХО, странный график рис.5 с горбом - это компиляция промежуточной ЭАФ (горб) и головных (верхний уход в бесконечность).
И да, на стр.21, п.6 странные соотношения для отбора ЭАФ и спирта - отходы получаются больше 50%.

Я тут глупенький ,вот спросить хочу ,а что на этом графике нарисовано ,о чем он ?Янн, 03 Мая 25, 18:05

О том, что если будешь залпово отбирать вбок жижу из колонны, которая работает на себя, то с разных тарелок поимеешь разную концентрацию ЭАФ (сверху головных, и нижний горб - промежуточных). Кто бы мог подумать, да?

Однозначно можно сказать, что с бражки для потребения гнать не вариантКот Бегемот, 03 Мая 25, 23:26

Спасибо, буду знать теперь как спирт делать)

Там нигде не написано про головные фракции, а написано про эфиры и альдегиды.santax1, 04 Мая 25, 00:28

У меня был скан одной страницы, весь текст я не читал и не смотрел, в замкнутую ректификацию не вникал. Что там как там...БМП...

У меня был скан одной страницы, весь текст я не читал и не смотрелbardo, 04 Мая 25, 00:37

Ну вот, а этим сканом разворошил все гнездо с писаниной на три страницы. А потом еще и легенды пойдут, о максимуме концентрации ГФ на 4-ой тарелке снизу.

он сокращает время получения этой самой крепкой навалки,bardo, 04 Мая 25, 00:15

Спорить не буду, пользуются люди и пользуются. Просто в кубе УС на крепкой навалке много выше чем в любом буфере.
Надо оно заморачиваться?

плевок нужно убирать из колонны..bardo, 04 Мая 25, 00:15

Плевок это понимаю отбор дистилляцией или без возврата около 1%АС. Вроде штука полезная и на обычном СС.

понизить давление, то есть вакуумbardo, 04 Мая 25, 00:15

Полезная штука, согласен, особенно для возгонки полезных веществ из ботаники.
А в нюансах я не Копенгаген, честно.
По эмульгации навскидку можно сказать, что вследствие высокой УС на ней высокий % потерь с переходной фракцией, проще - обороткой.
А все колебания и вертикальные перемешивания фракций лечатся повышением скорости потока пара до предельных значений.
Если ещё плюс ещё вакуум, то для абсолютного большинства это сложно и дорого.

задолбал всех вакуумом мешалкой и прочими идеями..))bardo, 04 Мая 25, 00:15

Интерес или идея штука серьёзная, без них нормального человека не бывает.
А уж какие они, эти идеи, дело десятое.

потом еще и легенды пойдут, о максимуме концентрации ГФ на 4-ой тарелке снизу.santax1, 04 Мая 25, 00:39

Можно подумать, что легендам и прочей хернёй нужен повод..вон 600 страниц про то, как нужна низкая УС для отбора голов...а нужна не низкая УС, а низкая нагрузка по жидкости...и что ты думаешь Серега прекратит тащить в массы эту легенду? Сча...он жеж так старался, пилил трубку на кольца...не он задаром не откажется, и новую легенду придумает, ему повод не нужен...ему нужен творческий порыв!)) Скажи Серега?)

Плюс ещё вакуум, для абсолютного большинсва сложно и дорого.Кот Бегемот, 04 Мая 25, 00:44

Для большинства и в магазин за добавкой ходить непросто.

Миш, я не осилю. Дай хотя бы определение, что это за...Dry Gin, 03 Мая 25, 22:14

Ты ж на зерновом присутствовал,
как мог упустить такое открытие.

Я сам толком не читал...мой смарт планшет на 8,4" выдает слишком мелкий текст...bardo, 03 Мая 25, 22:21

Хорошая отмазка.
Больше чем уверен,что ты раз пять уже прочитал только нихрена не понял.

А все колебания и вертикальные перемешивания фракций лечатся повышением скорости потока пара до предельных значений.Кот Бегемот, 04 Мая 25, 00:44

И здесь вакуум аккурат в тему...пар широкий, скорость большая, а жижи сверху меньше...
Они гасятся по принципу жидкостного амортизатора на три пятнадцать.

Добавлено через 5мин.:

Больше чем уверен,что ты раз пять уже прочитал только нихрена не понял.Урий, 04 Мая 25, 00:49

Про это текст не отмазка...про ЗР начинал читать...я не врубаюсь в саму идею, а ее ещё разные персонажи по разному излагают...то две взаимодействующие колонны, то колонна и "рефлюксная ёмкость"..то ещё что...а у меня ж ты знаешь своей дури полная голова...мне б в своих задумках разобраться, состыковать и причесать.

я не врубаюсь в саму идею, а ее ещё разные персонажи по разному излагают...то две взаимодействующие колонны, то колонна и "рефлюксная ёмкость"bardo, 04 Мая 25, 00:53

Если я правильно понял: колонна с буфером на прим. 2/3 высоты (минимум конц. ЭАФ). Работает на себя, периодический залповый отбор спирта из буфера и ЭАФ из максимумов их концентраций. В чем смысл и великая выгода - ХЗ, тем более, что потери спирта - огромные (да и спирт, походу, так себе).

По эмульгации навскидку можно сказать, что вследствие высокой УС на ней высокий % потерь с переходной фракцией, проще - обороткой.Кот Бегемот, 04 Мая 25, 00:44

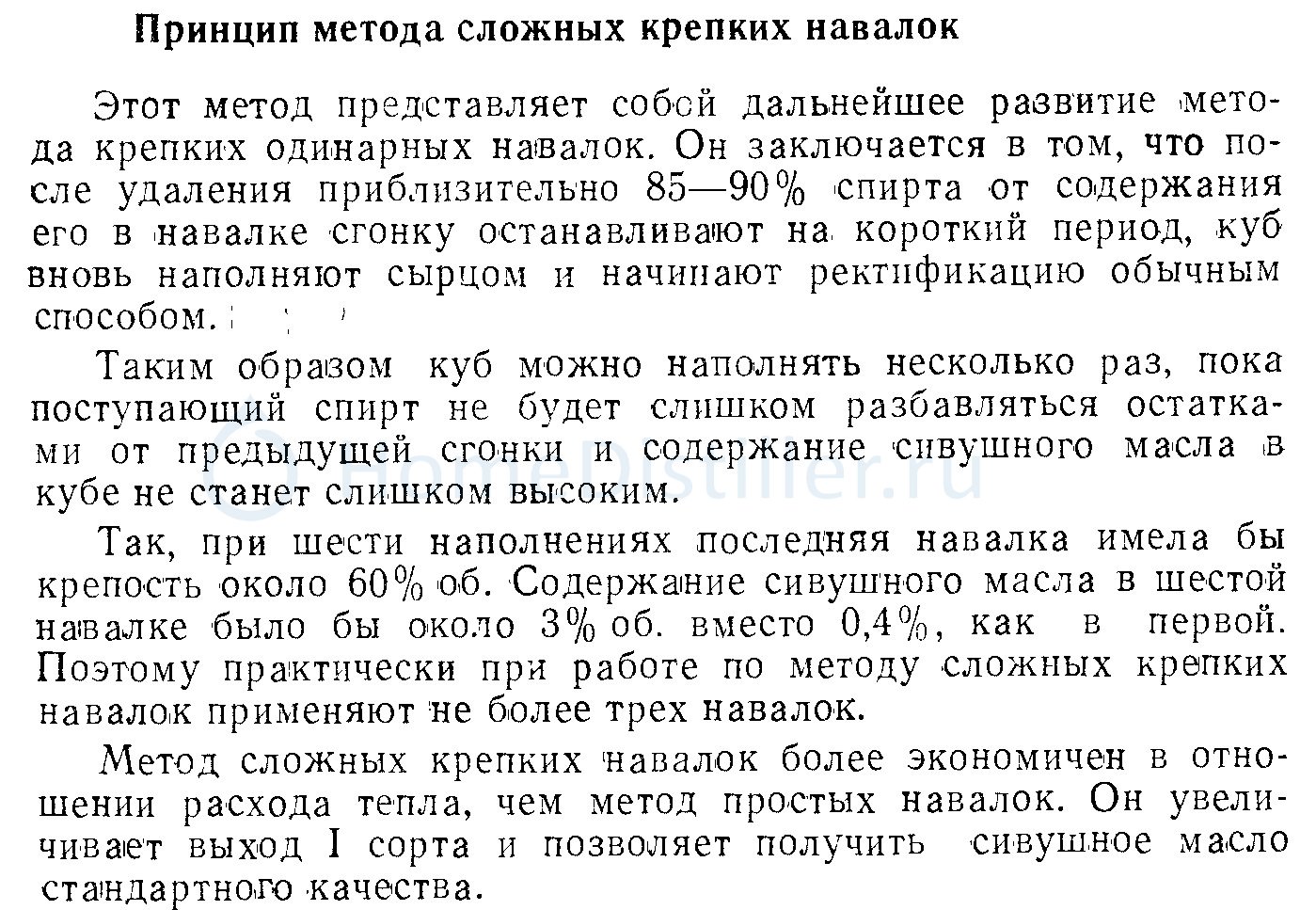

Ну на крепкой навалке тебя же оборотка не пугает? Ты ж цитаты приводил, что можно доливать, остаток не сливать несколько раз.
Примеси я в колонне не держу, около 90% вышибается ещё до ректа, мешалка, вакуум поток УГ. Да и колонну я топлю по-другому иплотность эмульгации гораздо меньше.

Добавлено через 9мин.:

Если я правильно понял:santax1, 04 Мая 25, 01:04

Гугл по запросу ЗР выдает столько чудесных, разнообразных картинок...что я в шоке, что из этого ЗР...но на первый взгляд это как бы разные вещи..может там есть какая то логика развития и трансформации и кто в теме понимают эту логику...
Какие то аспекты для меня интересны управление Л/Г...какие то непонятны...
Зато некоторые названия в списках литературы ну прям манят..))

В чем смысл и великая выгода - ХЗ, тем более, что потери спирта - огромные (да и спирт, походу, так себе).santax1, 04 Мая 25, 01:04

Ну может уже обкатали,причесали и готовы выложить здесь.
Там то это уже ни кому не интересно,как и сам форум.

, на стр.21, п.6 странные соотношения для отбора ЭАФ и спирта - отходы получаются больше 50%.santax1, 04 Мая 25, 00:28

С чего вдруг?

Гугл по запросу ЗР выдает столько чудесных, разнообразных картинок...что я в шоке, что из этого ЗР..bardo, 04 Мая 25, 01:12

Стыдобище то какое Мишаня,как ты мог упустить.
Даже Нейро уже в курсе

Замкнутая ректификация — предельный режим периодической ректификации, который обеспечивает максимальный выход сортового спирта. 1

Суть процесса: дистиллят отводится из установки не постоянно, а порциями путём опорожнения рефлюксной ёмкости через определённые интервалы времени. 1

Некоторые преимущества замкнутой ректификации:

увеличивает движущую силу процесса и, как следствие, повышает разделительную способность колонны; 2
упрощает управление процессом по сравнению с обычной периодической ректификацией. 2
Однако у метода есть и недостатки: для получения спирта высокого качества интервалы времени между отборами порций дистиллята должны быть значительными, что увеличивает время гонки и, как следствие, энергозатраты. 1

Несмотря на достоинства, процесс замкнутой ректификации не нашёл широкого применения, так как имеет специфические особенности и недостаточно глубоко изучен. 2

Изучай
https://cyberleninka.ru/...fikatsii/viewer

С чего вдруг?alexeyT, 04 Мая 25, 06:32

ЗР вроде ж твоя тема! С чего вдруг молчишь, стесняешься?
