Эмульгационный режим работы насадочных колонн

тонкие трубки ММЦ в принципе могут давать укрелпение/разделение,dee, 30 Янв. 26, 09:37

Толстые тоже что то дают, особенно длинные, но не весь пар успевает участвовать и на выходе смешанка какая то. Наверно.

флегма в них подвисает и получаетсяdee, 30 Янв. 26, 09:37

Эмульгация?? 🤣🤣🤣

DIMA1965, ага, эмульгация, то что я называю труЪ эму а не кафаровские говнопреливы

фантазировал по поводу мультибуфера, вполне рабочая идея.dee, 30 Янв. 26, 09:37

Скоро до тарельчатой колонны со сливом с каждой тарелки доползём.
И такие - ой кто здесь? - ой я где то это видел 😎😎😎

DIMA1965, слив промежуточных с тарелок нарисован у Цыганкова в каждой установке, копить в колонне при кубовом ректе тоже вариант, ПБ же используют, ММЦ тоже можно, особенно если эмульгацию в трубках запустить

dee, но нужен МУЛЬТИ БУФЕР!!

А так то да - у каждой задачи бесконечное множество решений...

Нужно Стабникова от корки до корки прочитать. 8 раз. И понять, что из него нам не нужно не очень. А что совсем. Что то смутно мне напоминает то магнитофон, то медальен.

Сложно что то сказать по "описанию".bardo, 29 Янв. 26, 22:06

И что там сложного?
Доходит жидкость(пена)до электрода нагрев отключается.
Работать не будет.

Где тг я что то подобное видел..bardo, 29 Янв. 26, 22:06

Ваще рядом не стояло.

Кмк .bardo, 29 Янв. 26, 22:06

тебе много чего кажется,мы привыкли.
Завтра автор выйдет из заточения пообщаетесь.

тонкие трубки ММЦ в принципе могут давать укрелпение/разделениеdee, 30 Янв. 26, 09:37

просто мц дает укрепление от 87% до 91%. только стоит отметить, что мц имеет определенные параметры(высота, количество трубок; высота уровня перелива) для правильной работы. Выше в теме была мц-коротыш, которая забрасывала пену в паровые трубки, так вот это неправильная работа, потому что высота и количество паровых не то. но это уже другая тема, я полагаю...

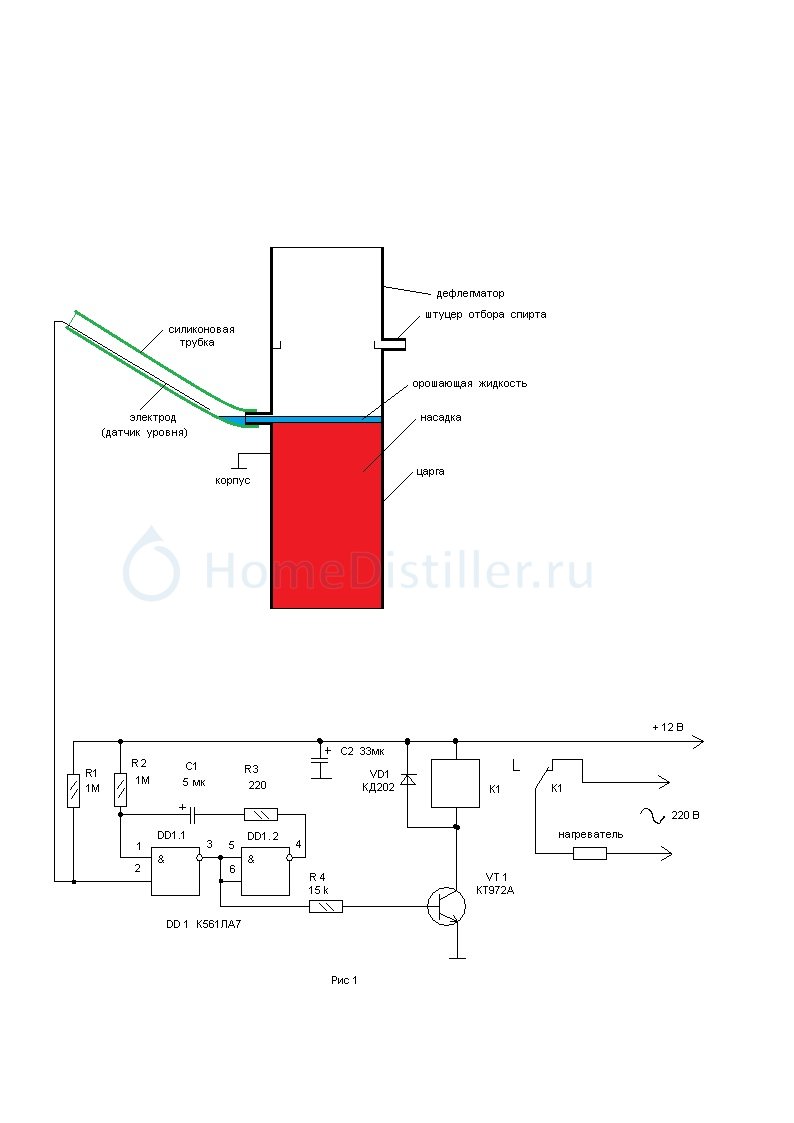

Предлагаю такую конструкцию эмульгационной колонны.

Alex915, Ты её уже третий раз предлагаешь.
Глаза подними на пост выше.

Добавлено через 2мин.:

Доходит жидкость(пена)до электрода нагрев отключается.
Работать не будет.Урий, 01 Февр. 26, 04:32

Alex915, Ты её уже третий раз предлагаешь.
Глаза подними на пост выше.Урий, 02 Февр. 26, 04:13

Пока не полностью разобрался с работой сайта . Почему работать не будет ?

Потому что для стабильного режима нужна тонкая регулировка подаваемой мощности а не дрочево вкл-выкл.

Урий,а если не полный

вкл-выклУрий, 02 Февр. 26, 06:17

а мин. мощность-макс. мощность. (полностью тэн не вырубается, нагрев всегда есть)

Добавлено через 4мин.:

вот как тут коллега uсropchik описывает.

Осталось найти причинно-следственную связь между появлением пены у узла отбора и скоростью пара. Для которой и вынуждены эти танцы.

если не полныйgxtkjdjl, 02 Февр. 26, 10:56

Если у бабушки, то она уже дедушка.
Схему внимательней посмотри.

Схему внимательней посмотриУрий, 02 Февр. 26, 11:26

со схемой понятно, я за то если использовать принцип по которому uсropchik работает. не глушить тэн на мертво, а играть мощность.

gxtkjdjl,То колонна просто сможет как то работать в режиме очень далёком от эмульгации.

не глушить тэн на мертво, а играть мощность.gxtkjdjl, 02 Февр. 26, 13:48

Нужон ПИД регулятор и датчик регулируемой величины..

играть мощность.gxtkjdjl, 02 Февр. 26, 13:48

При "игре мощностью" будет постоянно меняться скорость пара и плотность эмульгируюшегт столба соответственно...что ты будешь делать с релаксными колебаниями/вертикал ным перемешиванием состава?

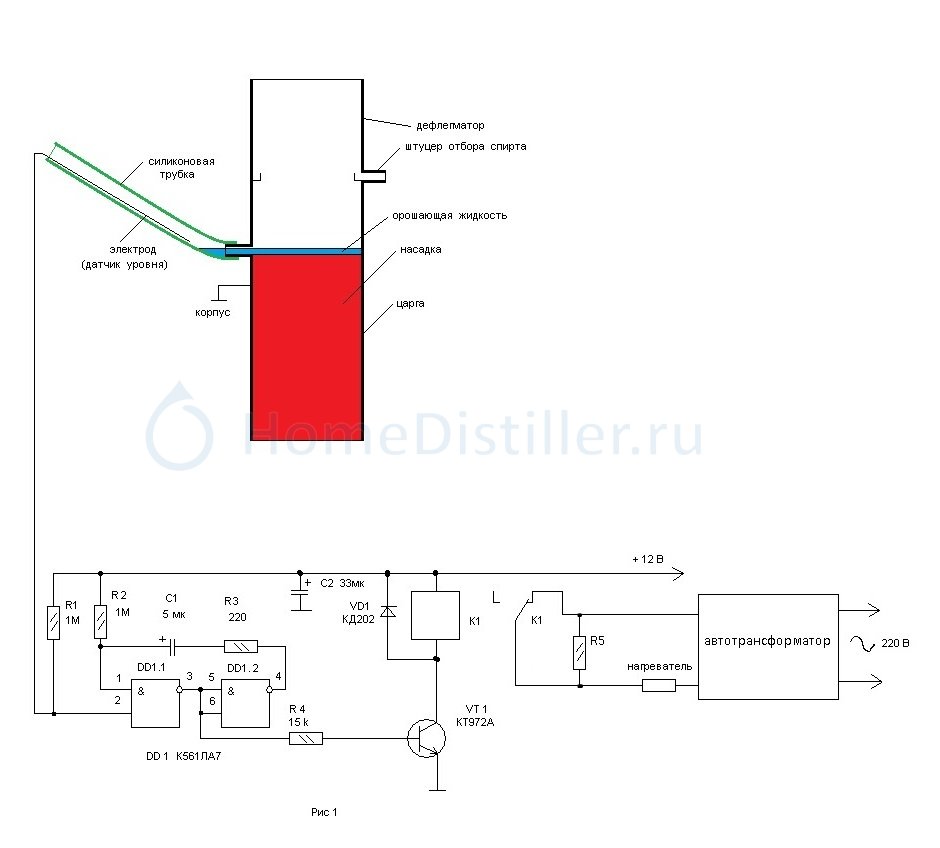

Предлагаю рассмотреть схему для более точного выдерживания режима. В схеме автотрансформатор служит для согласования мощности нагревателя и предзахлебной мощности колонны. Автотрансформатор можно заменить мощным переменным резистором, включенным как реостат. Но это увеличит расход электроэнергии. Резистор R5 служит для точной регулировки режима работы колонны . Его сопротивление должно быть примерно в 10 -20 раз меньше сопротивления нагревателя. Резистором R2 нужно установить минимальное время неустойчивого состояния ждущего мультивибратора. Может быть вместо ждущего мультивибратора лучше применить триггер Шмитта с небольшим гистерезисом или электронный ключ на полевом трензисторе.

Нужно учесть, что мы обсуждаем достаточно сложный вопрос. Поэтому по данному вопросу можно построить много различных теорий. Каждый человек может иметь свою теорию. Правильность любой теории можно проверить только практикой. Короче говоря нужно сделать ректификатор и проверить как он работает.

Моя личная теория по данному вопросу в частности включает в себя следующие пункты.
1) Для удержания колонны в режиме эмульгации нет необходимости в точной регулировке мощности нагревателя (могу привести аргументы).
2) За счет теплоемкости спирта - сырца в кубе колонна обладает инерционностью. Поэтому если в небольших пределах и достаточно часто изменять мощность нагревателя, то это не приведет к резким изменениям режима работы колонны.

Добавлено через 11мин.:

Нужон ПИД регулятор и датчик регулируемой величины..santax1, 02 Февр. 26, 17:36

Датчик регулируемой величины на схеме уже есть, он находится в силиконовой трубке. ПИД регулятор может самовозбуждаться. Он хорошо работает при наличии только одного интегратора. В нашем случае 3 интегратора. Первый интегратор - нагреватель, второй интегратор - спирт сырец в кубе , третий интегратор - датчик уровня в силиконовой трубке.
