Влияние подаваемой мощности и др., факторов на разделительную способность колонн

При отборе возврата нет .Янн, 16 Марта 25, 23:32

То есть ты в куб не возвращал? А как тогда?

При отборе возврата нет .Янн, 16 Марта 25, 23:32

тогда это прямоток...

Он просто

Что хотел то сделалЯнн, 16 Марта 25, 22:25

Остаётся понять ЧТО и самое главное ЗАЧЕМ?

При отборе возврата нет .Янн, 16 Марта 25, 23:32

тогда это прямоток...sersaz, 17 Марта 25, 03:05

Давление по водному столбу в см максимум 24 см ,практически не росло только в концеЯнн, 16 Марта 25, 22:25

И от куда тогда давление и какое то мифическое

ФЧ=4 .Янн, 16 Марта 25, 22:25

И от куда тогда давление и какое то мифическоеУрий, 17 Марта 25, 06:01

Даже при максимальной мощности 45*0,074=3,33 мм рс ст

Чем больше возвращаешь в куб холодного спирта - тем больше теплопотери.Dry Gin, 16 Марта 25, 23:07

При отборе возврата нет .Янн, 16 Марта 25, 23:32

тогда это прямоток...sersaz, 17 Марта 25, 03:05

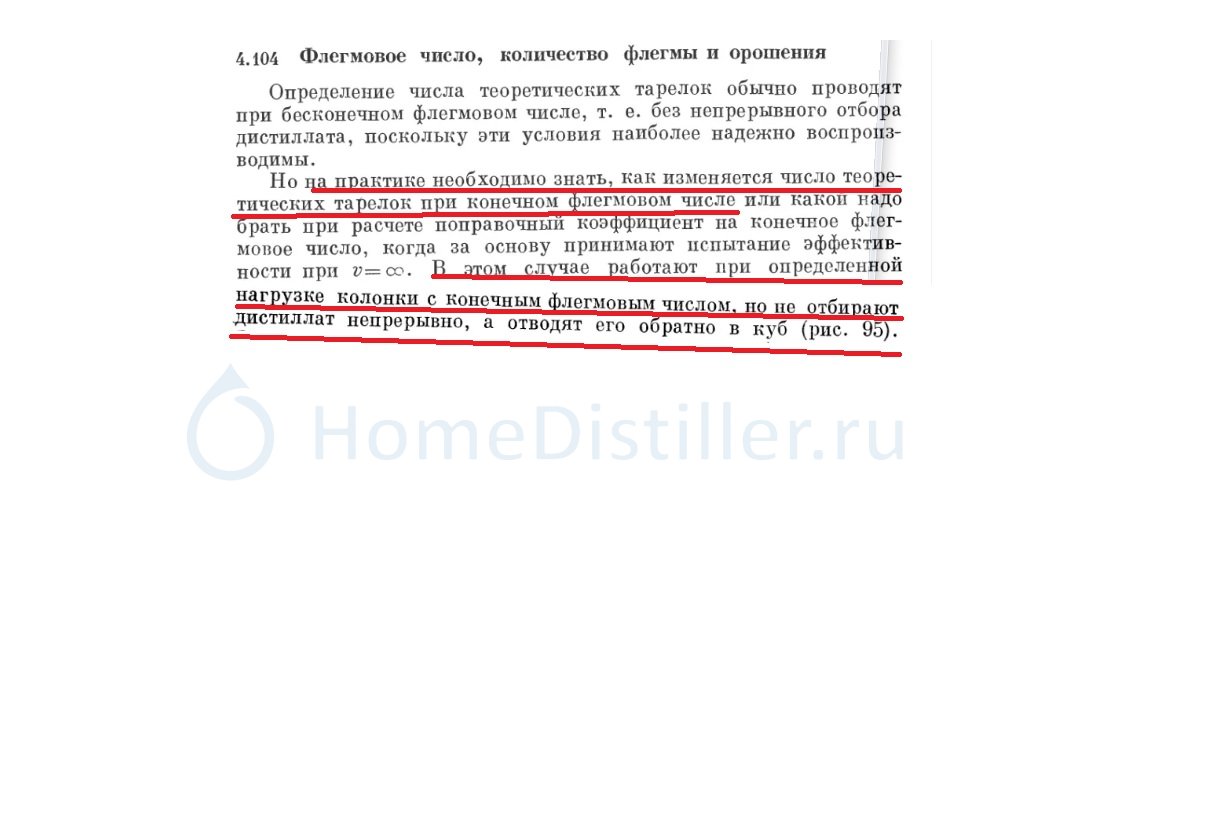

Вот что пишет Крель

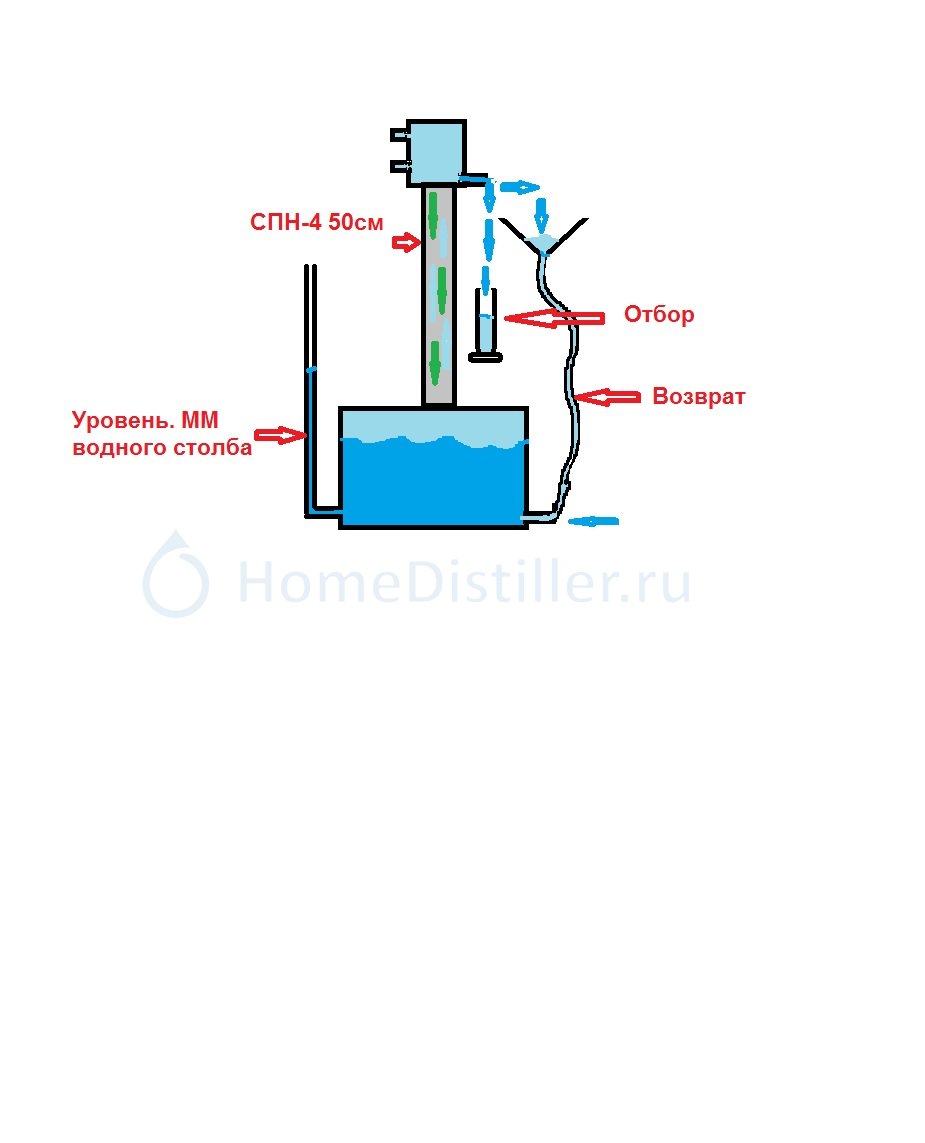

Вот вам рисунок .

Вопросы по возврату в куб остались ?

Одна цифра вызывает сомнение - ФЧ=4.
Const во всем диапазоне мощности.

Одна цифра вызывает сомнение - ФЧ=4.
Const во всем диапазоне мощности.TVM73, 17 Марта 25, 07:41

А как иначе ? Да приходилось при каждой мощности настраивать соответствующий отбор. Идеально было бы при ФЧ бесконечность. Но это в теории возможно и просто . Даже при ФЧ=40 при мощности 100 Ватт, отбор образца в 200 мл для замера спиртуозности , занял бы 20 часов! Там 45 замеров . Вот и прикинь время этого удовольствия.

Вопросы по возврату в куб остались ?Янн, 17 Марта 25, 07:37

Я думал, ты через попугай напрямую возвращаешь. А как скорость отбора выставлял и замерял?

Я думал, ты через попугай напрямую возвращаешь. А как скорость отбора выставлял и замерял?Dry Gin, 17 Марта 25, 08:22

Как на рисунке. Скорость отбора = мощности .Чистая 100 Ватт ,отбор 100мл . Мощность 1000 Ватт ,отбор 1000 мл . Отобрал , температуру образца сделал 20* ,измерил спиртуозность ,образец обратно в куб . Увеличение мощность кратковременно ,примерно секунд 30,как давление в кубе начинает рости ,дополнительный нагрев отключаю ,это для нагрева 200 гр спирта ,которые после замера вылил в куб. Ставлю нужную мощность и соответственный отбор ,30 минут колонна работает в режиме возврата в куб ,затем отбор переустанавливаю в мерный цилиндр , набираю 200 мл ,стабилизация температуры образца,замер ,возвращение в куб ,краиковременный нагрев дополнительной мощностью ,установка очередной мощности и отбора, работа 30 минут при возврате в куб, ну и так далее.

Добавлено через 1мин.:

И от куда тогда давление и какое то мифическоеУрий, 17 Марта 25, 06:01

А какое должно быть ?

Чистая 100 Ватт ,отбор 100мл . Мощность 1000 Ватт ,отбор 1000 мл .Янн, 17 Марта 25, 08:57

Да я спрашиваю, как скорость отбора замерял. Секундомером? На отборе кран или клапан?

Да я спрашиваю, как скорость отбора замерял. Секундомером? На отборе кран или клапан?Dry Gin, 17 Марта 25, 09:04

У меня через иглы. Их по высоте передвигаешь и замеряешь отбор в минуту по секундомеру.Игла разные . В принципе довольно точно получается , мерный цилиндр для малых объёмов сделаны из корпуса шприца .

А какое должно быть ?Янн, 17 Марта 25, 08:57

240 мм вод. со это примерно 18 по ртути. Многовато для твоей сборки, имхо. Если конструкция твоего манометра как на картинке, то это мм столба браги кубовой, а она легче воды, плотность другая, не 1. Впрочем, не суть это важно. Ты трудяга ,однако!!!!!!!

Добавлено через 13мин.:

Если в кубе 25%, то 18×0,25 =4,4 мм рт. ст. Нормальное давление для такой сборки.

240 мм вод. со это примерно 18 по ртути.СМР, 17 Марта 25, 09:20

Там при этой мощности захлёб .

Там при этой мощности захлёб .Янн, 17 Марта 25, 09:35

О каком захлёбе речь если

При отборе возврата нет .Янн, 16 Марта 25, 23:32

Вопросы по возврату в куб остались ?Янн, 17 Марта 25, 07:37

О каком захлёбе речь еслиУрий, 17 Марта 25, 12:30

При отборе возврата В КУБ нет, возврат в колонну постоянный согласно ФЧ.

Добавлено через 2мин.:

Там при этой мощности захлёб .Янн, 17 Марта 25, 09:35

Там это вверху колонны? Так возвращай не в куб а в узел нижнего отбора)

А какое должно быть ?Янн, 17 Марта 25, 08:57

В идеале при полном отборе никакого.
Но это не реально при наличии насадке в трубе,хоть и пол метра высотой.
Поэтому весь твой эксперимент вилами по воде писан и абсолютно бессмыслен для практической кубовой ректификации.
Я уж не говорю про точность измерений мощности,температуры и спиртуозности в твоих гаражноподвальных условиях.

Добавлено через 2мин.:

При отборе возврата В КУБ нет, возврат в колонну постоянный согласно ФЧ.bardo, 17 Марта 25, 12:32

О как.
В колонне значит флегма есть а в куб она не сливается

чудеса однако.

О как.
В колонне значит флегма есть а в куб она не сливается
чудеса однако.Урий, 17 Марта 25, 12:36

Ну если сливается в ёмкость для отбора, то в куб сливаться как бы и нечему....чудеса были бы если бы она продолжала сливаться в куб, при открытом отборе в сторону из системы...
В куб она не сливается с верху, из отбора, а из колонны вниз в куб само собой...куда ж ей деваться то.

В куб она не сливается с верху, из отбора, а из колонны вниз в куб само собой...куда ж ей деваться то.bardo, 17 Марта 25, 12:41

Вы не братья с Янном?

В куб она не сливается с верху, из отбора, а из колонны вниз в куб само собой...куда ж ей деваться то.bardo, 17 Марта 25, 12:41

Ты разницу между флегмой в колонне и дистиллятом из отбора понимаешь?

О каком захлёбе речь еслиУрий, 17 Марта 25, 12:30

Из наблюдений. У меня переход с куба на колонну выполнен из трубы ВД 46 сантиметров около 10см ,колонна ВД 48. Переходник обычно заполнен насадкой. При последнем опыте ,между переходником и колонной, поставил диоптр с насадкой, также диоптр с насадкой сверху ,для наблюдения. При заполненом насадкой переходнике ,при работе на себя ,захлёб начинался снизу при мощности 2300 Ватт . Когда насадку убрал из переходника ,захлёб начинался в верху колонны ,от низа верхнего диоптра сантиметров в 10 от верха насадки при 2400 Ватт если включить отбор то захлёб будет при 2500 Ватт
