Влияние подаваемой мощности и др., факторов на разделительную способность колонн

Будет время проверю истинные значения для моей колонны.Янн, 09 Февр. 24, 14:38

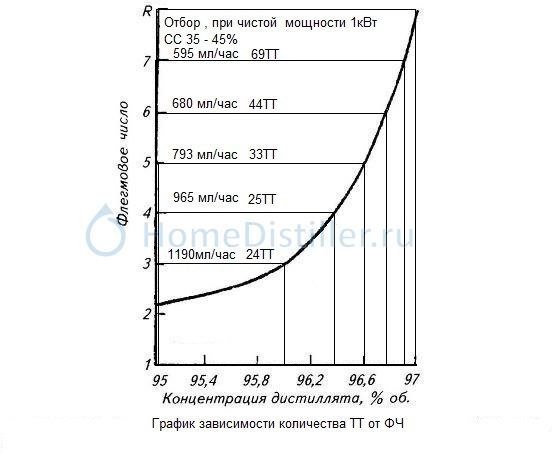

Ну вот, как и обещал . Это по книжному и в теории.

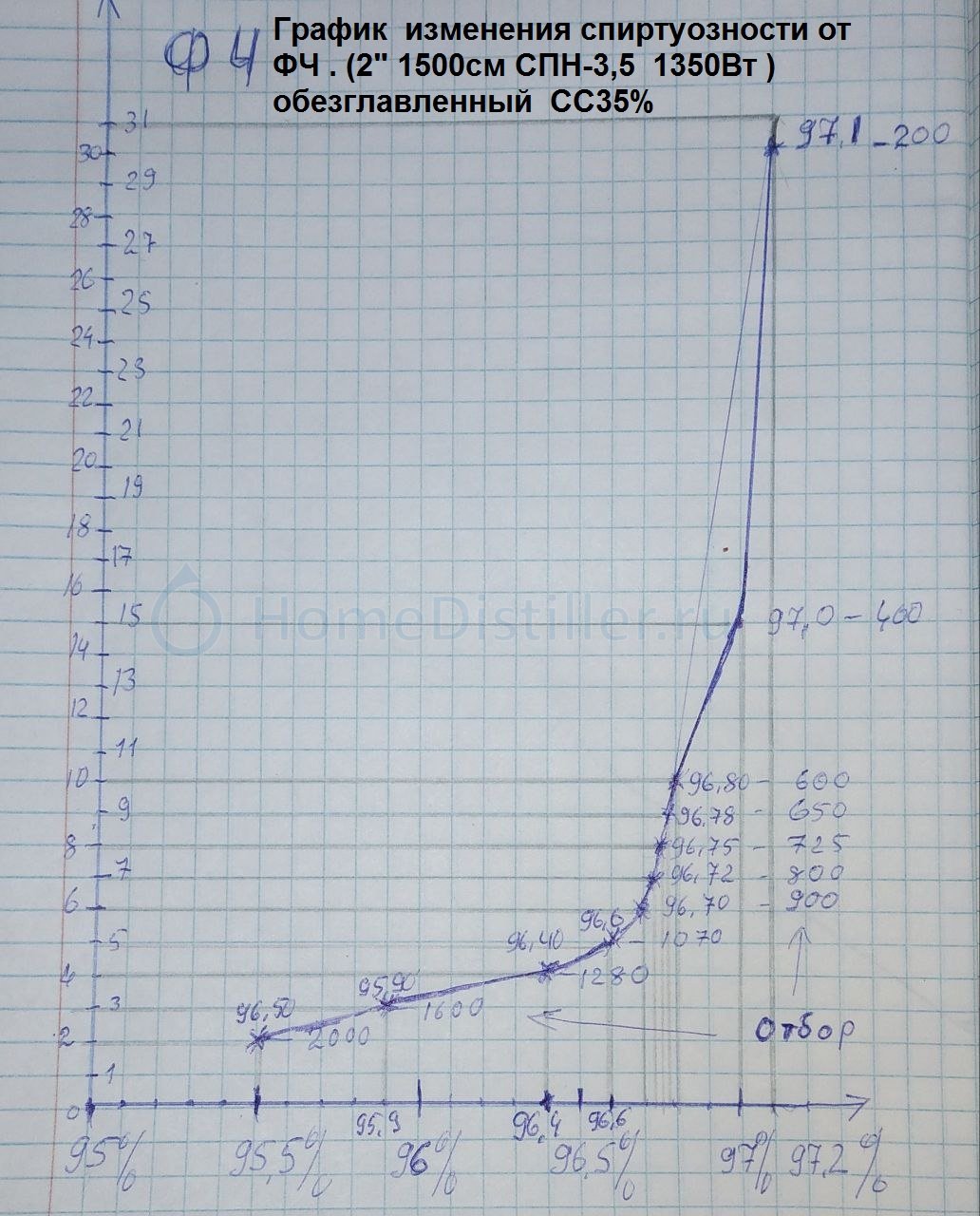

Это как есть (получилось ) на самом деле

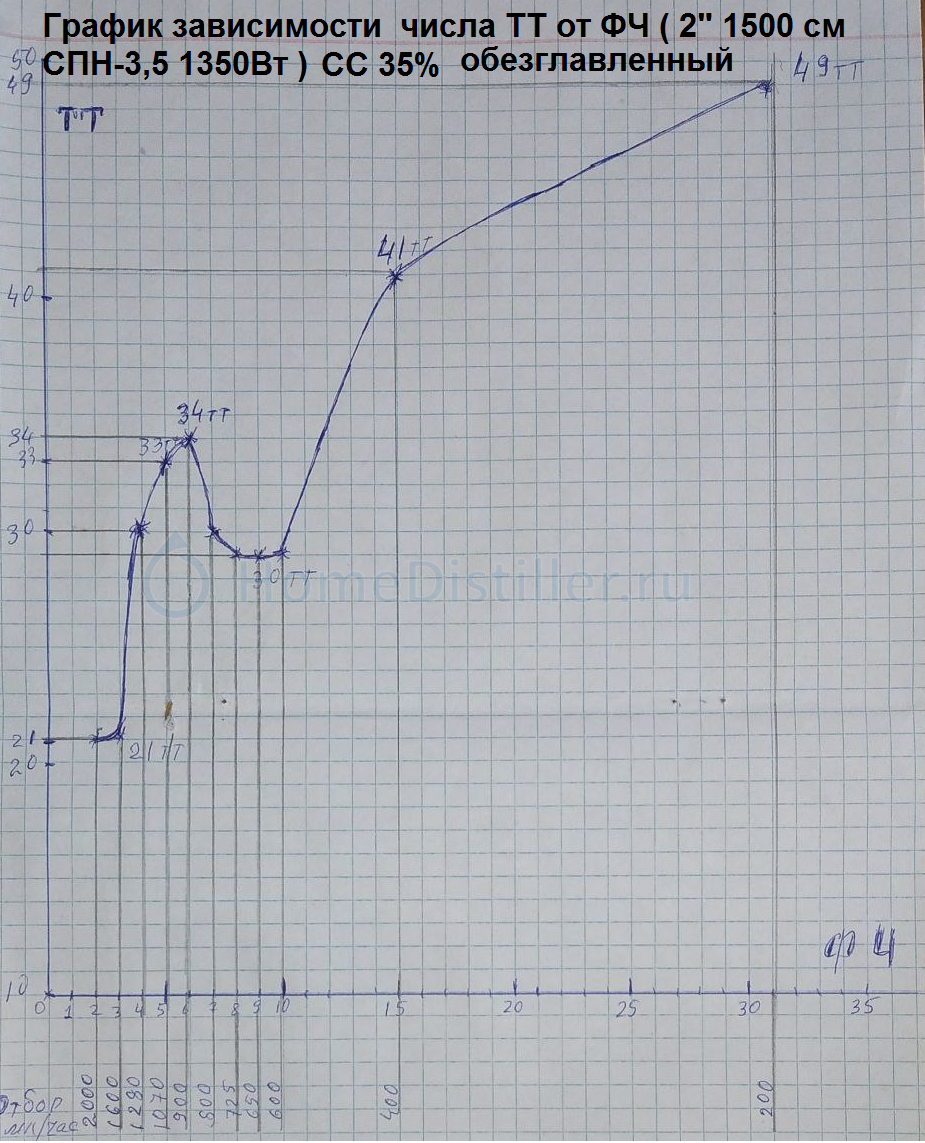

, а это более интересный

это более интересныйЯнн, 17 Февр. 24, 10:21

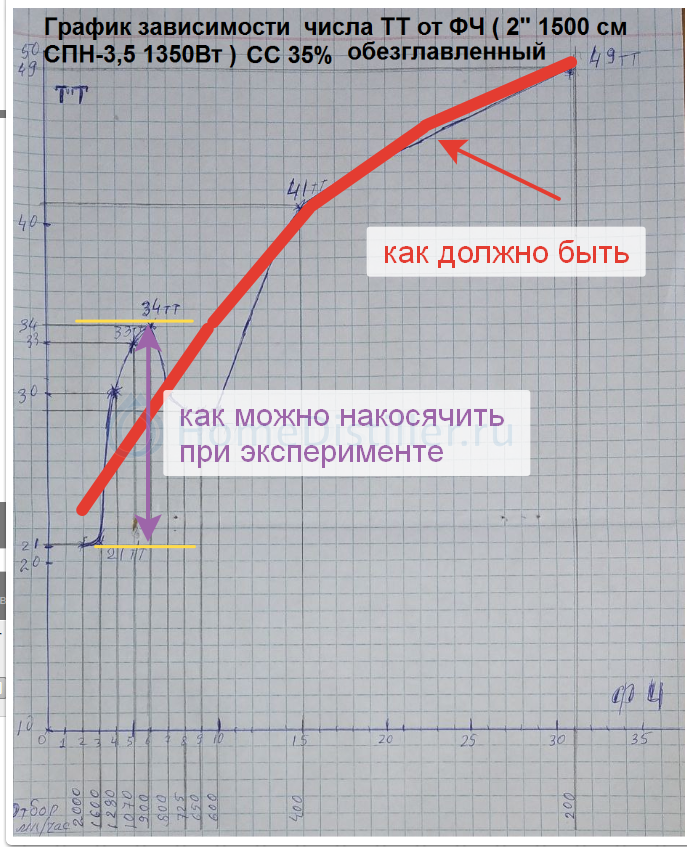

прекрасный пример кривых рук в постановке эксперимента

это более интересныйЯнн, 17 Февр. 24, 10:21

это не может быть погрешностью от посторонних факторов, например, температура спирта, соринка или пузырек прилипший к ареометру?

Нету никакой кривизны рук.Никогда(!!!!) точки , которые получены, не совпадают с кривой графика.Есть определённая методика обработки . Пришлось много заниматься подобной работой.Выпадающие точки исключаются, по оставшимся от руки строится кривая, затем из набора лекал подбирается подходящая кривая. Если есть сомнения, эксперимент повторяется более тщательно.

прекрасный пример кривых рук в постановке экспериментаdee, 18 Февр. 24, 21:37

Дмитрий,что бы руки попрямее были , подскажи или давай условимся, какая погрешность должна быть при замере .
1) Спиртуозности -ареометром АСП - 1 ?
2) Температуры - термметором ( у меня ртутный лобораторный с десятами долями )
3) Скорости отбора ?
Для замера ножно набрать 190 мл ,и что бы при этом скорость отбора постоянно была, скажем 600 мл в час. Выставляю отбор ,а за час получится не 600 мл а запросто 650 или 550 ... .

Янн, для начала тебе нужно понять что ВЭТС и число ТТ в колонне не зависят от ФЧ и изменение концентрации на выходе и эти все графики результат падения разделительной способности именно ТЕОРЕТИЧЕСКОЙ ступени а не насадки или тарелки. Джинни бьется на этой загадкой уже четвертый год, попробуй ты, может у тебя быстрее получится [сообщение #13862750] нужно посчитать число ТТ в концентрационной А-В и отгонной А-С частях колонны:

На этом графике много интересных штуковин есть, например отрезок "b" который показывает отбор ну или ФЧ, если пересчитать, и чем меньше отбор (больше ФЧ) тем больше рабочая линия А-В ложится на равновесную О-В, тем меньше ТЕОРЕТИЧЕСКИХ тарелок надо в колонне для достижения заданной крепости или (когда число тарелок в колонне фиксировано) тем больше крепость на выходе

для начала тебе нужно понятьdee, 19 Февр. 24, 12:05

Дмитрий ,у меня была просьба ,надо сперва условиться о погрешностях ,а потом продолжим разговор ,пойми ,это важно и надо все делать по порядку . От простого к сложному .

Янн, у меня к тебе встречная просьба, ты сначала до пяти ТТ считать научись а потом темы про ректификацию начинай. То самое "от простого к сложному".
Вот, джинни до сих пор не вкуривает, вот смотри:

Это не загадка, это секта. Разделительная способность одной теоретической ступени - одна теоретическая тарелка))Dry Gin, 19 Февр. 24, 12:20

И на не понимания того ЧТО вы делаете накладывается еще и кривые руки КАК вы это делаете. И точность твоих приборов нахер не надо пока ты не поймешь для чего это все делается.

Это не загадка, это секта. Разделительная способность одной теоретической ступени - одна теоретическая тарелка))

О да, секта свидетелей книг Стабникова и Цыганкова против секты слишком тупых что бы понять самому и слишком упоротых что бы понять объяснения других

нужно посчитать число ТТ в концентрационной А-В и отгонной А-С частях колонны:dee, 19 Февр. 24, 12:05

Дмитрий ,не усложняй . Снизу куб ,сверху дефлегматор ( конденсатор ) между ними колонна с насадкой и где, какие части у той колонны тут не кто не знает . Ты знаешь ?

Спиртуозность готового продукта , на выходе из колонны ,зависит от количества ТТ ?

нужно посчитать число ТТ в концентрационной А-В и отгонной А-С частях колонны:dee, 19 Февр. 24, 12:05

А где при кубовой ректификации отгонная часть? И вот этот расчёт для чего нужен квартирному ректификатору, рассчитать высоту рк? Этот расчёт нам до фени, это как езда на велосипеде, какой есть на том и езди.

Master_1, если отгонная для тебя слишком сложно то можешь сосредоточиться только на концентрационной, где она в кубовом ректе надеюсь понятно?

Добавлено через 2мин.:

Спиртуозность готового продукта , на выходе из колонны ,зависит от количества ТТ ?Янн, 19 Февр. 24, 12:52

Ты тарелки в рабочем режиме колонны научись считать и много станет понятно, что от чего зависит

что бы понять объяснения другихdee, 19 Февр. 24, 12:31

Либо ты плохо объясняешь, либо несусветную глупость пишешь..

Добавлено через 4мин.:

слишком сложноdee, 19 Февр. 24, 13:44

Да, сложно.. Ты объясни..

что именно не понятно ?

ВЭТС и число ТТ в колонне не зависят от ФЧ и изменение концентрации на выходе и эти все графики результат падения разделительной способности именно ТЕОРЕТИЧЕСКОЙ ступени а не насадки или тарелкиdee, 19 Февр. 24, 12:05

чем меньше отбор ... тем меньше ТЕОРЕТИЧЕСКИХ тарелок надо в колонне для достижения заданной крепостиdee, 19 Февр. 24, 12:05

Еще вот тут было [сообщение #13964816] , вот тут [сообщение #13881961] вот тут [сообщение #13671631]

тем меньше ТЕОРЕТИЧЕСКИХ тарелок надо в колонне для достижения заданной крепостиdee, 19 Февр. 24, 12:05

При нулевом отборе, не нужна колонна, из куба в дэф прилетит 97%? Правильно?

Maik2407, почему не нужна , нужна, только ты будешь строить ступеньки не от рабочей линии а от диагонали Х-У ну или О-В на рисунке ниже, только ступеньки будет шире и их надо будет меньше или это не понятно ?

Красным нарисовал число ТЕОРЕТИЧЕСКИХ ступеней для достижения заданной крепости

А крепость, если в колонне останется 5,5 теоретических тарелок как в первом варианте при отборе, станет больше.

и возвращаемся к фразе

чем меньше отбор ... тем меньше ТЕОРЕТИЧЕСКИХ тарелок надо в колонне для достижения заданной крепостиdee, 19 Февр. 24, 12:05

, только ты будешь строить ступеньки не от рабочей линии а от диагонали Х-У ну или О-В на рисунке нижеdee, 19 Февр. 24, 14:05

Как это применить на практике? У основной массы населения форума, насадочная 1м 50см+цп 30см, ну и всё +-, куда пристроить этот график? На мой взгляд, это для студентов, нам он как зайцу стоп сигнал.

Master_1, я не слежу за темой поэтому задам тебе встречный вопрос, а ты с яном вот этот график куда собирались пристраивать ?

Я на этом графике майклу2407 объясняю почему при изменении ФЧ меняется крепость на выходе и почему ВЭТС тут непричем

Ты тарелки в рабочем режиме колонны научись считать и много станет понятно, что от чего зависитdee, 19 Февр. 24, 13:44

Дмитрий ,тут счетоводов и без меня,хватает. Тебя как более грамотного коллегу спрашиваю,подскажи ,а ты только щеки надуваешь ,будь попроще,помоги нам убогим, обделенным разумом .

Дмитрий,что бы руки попрямее были , подскажи или давай условимся, какая погрешность должна быть при замере .
1) Спиртуозности -ареометром АСП - 1 ?
2) Температуры - термметором ( у меня ртутный лобораторный с десятами долями )
3) Скорости отбора ?
Спиртуозность готового продукта , на выходе из колонны ,зависит от количества ТТ ?Янн, 19 Февр. 24, 11:12

Вопросы простые ,только вот ответ на них ты дать не в состоянии .
