Измерение проводимости дистиллята для контроля окончания голов
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2360 13 Сент. 23, 20:40
Посчитай длины векторов. Я только два взял. Макс и мин. 75% при изменении зазора вдвое. То есть было 2 и 2. Стало 3 и 1.
bardo
Профессор
Минск
4.4K 592
Отв.2361 13 Сент. 23, 20:42, через 3 мин
если мне не изменяет...линейно пропорционально длине проводника в общем случае...а насчет цилиндра в цилиндре...ХЗ насколько применим общий случай...как никак поверхности...
Dry Gin
Профессор
Челябинск
11.9K 1.9K
Отв.2362 13 Сент. 23, 21:00, через 18 мин
Я только два взялВиктрыч, 13 Сент. 23, 20:40А попробуй четыре взять: лево-право-низ-верх.
Добавлено через 4мин.:
По центру анода, разумеется.
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2363 13 Сент. 23, 21:04, через 5 мин
А смысл? Основную задачу выполняет кратчайшее расстояние. К примеру можно и замкнуть. Фули толку от боковых.
Аналогия: соединение резисторов параллельно. Одинаковых. Разных.
Аналогия: соединение резисторов параллельно. Одинаковых. Разных.
Dry Gin
Профессор
Челябинск
11.9K 1.9K
Отв.2364 13 Сент. 23, 21:05, через 1 мин
Виктрыч, замкнуть нельзя, по условиям задачи.
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2365 13 Сент. 23, 21:07, через 3 мин
Да какая разница. При смещении всё равно уходит общая характеристика.
Dry Gin
Профессор
Челябинск
11.9K 1.9K
Отв.2366 13 Сент. 23, 21:08, через 1 мин
Аналогия: соединение резисторов параллельно. Одинаковых. Разных.Виктрыч, 13 Сент. 23, 21:04Так векторы-то посчитал? По четырём направлениям хотя бы для начала? Без дифференциального исчисления.
Добавлено через 4мин.:
То есть было 2 и 2. Стало 3 и 1.Виктрыч, 13 Сент. 23, 20:40Смотри, какое чудо.
2+2+2+2=8.
3+1+2+2=8.
)))
bardo
Профессор
Минск
4.4K 592
Отв.2367 13 Сент. 23, 21:31, через 24 мин
3+1+2+2=8.с чего бы здесь остаться "2+2"?)))
)))Dry Gin, 13 Сент. 23, 21:08
Dry Gin
Профессор
Челябинск
11.9K 1.9K
Отв.2368 13 Сент. 23, 22:21, через 50 мин
с чего бы здесь остаться "2+2"?)))bardo, 13 Сент. 23, 21:31Ага, молодец))) а с чего 3 и 1?)
bardo
Профессор
Минск
4.4K 592
Отв.2369 13 Сент. 23, 23:03, через 42 мин
а с чего 3 и 1?)Dry Gin, 13 Сент. 23, 22:21если в равноудаленном варианте было 2+2+2+2 и по одной стороне сместили на единичку...то будет не 2+2, а 3+1...но на перпендикулярных направлениях при этом будут кратчайшие расстояния однозначно меньше двух...и даже перпендикулярно смещению расстояния будут меньше двух...кто сомневается...линейку и циркуль ему....в руки)) а если брать расстояния между точками между которыми меряли двойки в равноудаленном случае, то расстояния будут больше двух...ну или нарисуй как ты построил вектора чтобы получить 2+2 при 3+1 на перпендикулярных направлениях...
Newocelot
Профессор
Питер
10.3K 2.7K 2
Отв.2370 14 Сент. 23, 05:19
катод -анод.Dry Gin, 13 Сент. 23, 20:20вообще-то то на датчик проводимости подаётся переменный ток.
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.2371 14 Сент. 23, 05:36, через 18 мин
вообще-то то на датчик проводимости подаётся переменный ток.Newocelot, 14 Сент. 23, 05:19Вообще то на свой датчик я подаю разнополярный импульсный ток длительностью 200 мкс амплитудой 0.8-1.5V и модулю измеряю постоянный ток (от сотен pA до единиц uA) в этом импульсе. [сообщение #13918758] При измерении среднего тока неминуемы помехи. Или применять высокие частоты в десятки-сотни мГц, гГц как в промышленных кондуктомерах.
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2372 14 Сент. 23, 07:03

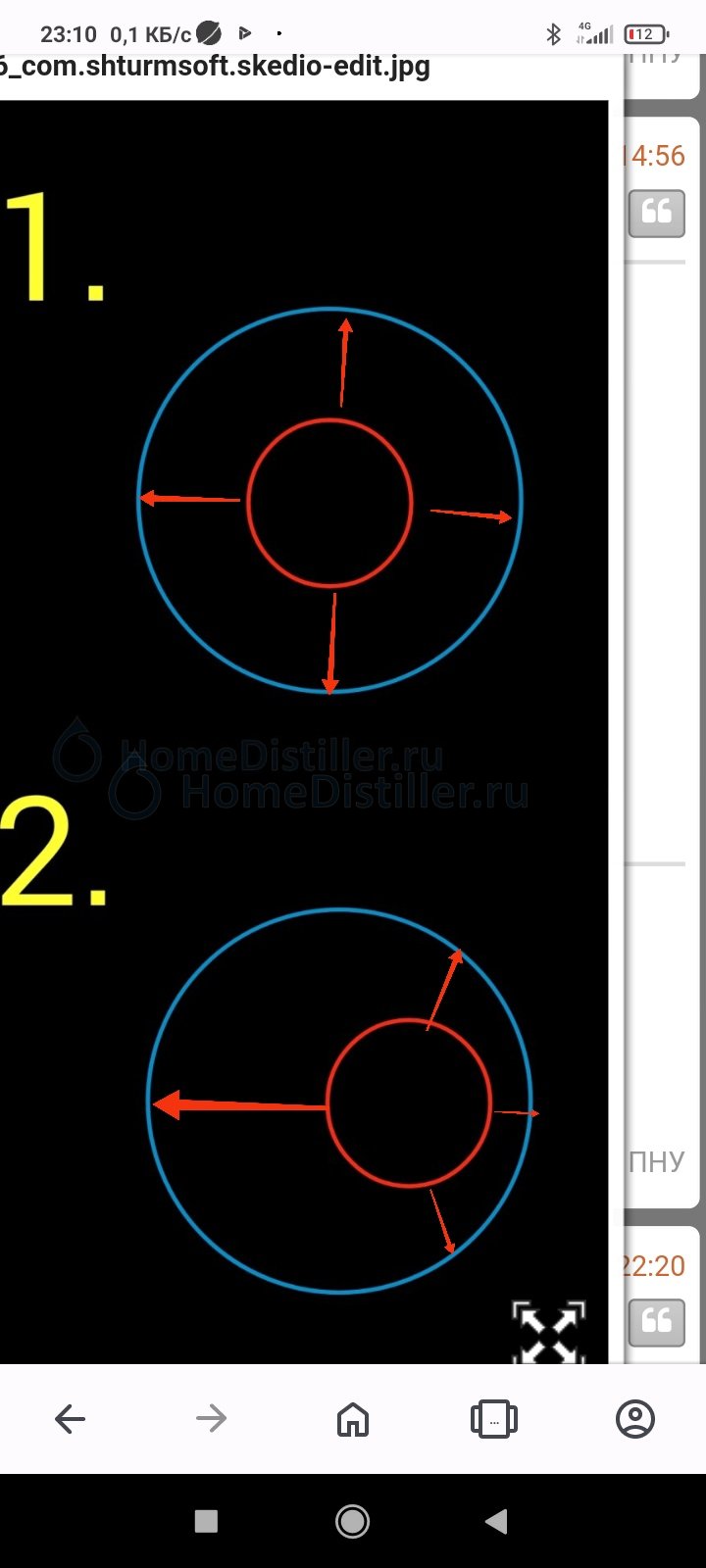

Вчера закрутился. Картинка для понимания.
Стрелка вправо перетянет на себя всё одеяло. Это арифметика.
Кстати и закрутился потому что забыл, что квадрат отрицательного чила тоже имеет положительное значение. К утру сообразил по результатам. Весь моск сломал.
Стрелка вправо перетянет на себя всё одеяло. Это арифметика.
Кстати и закрутился потому что забыл, что квадрат отрицательного чила тоже имеет положительное значение. К утру сообразил по результатам. Весь моск сломал.
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.2373 14 Сент. 23, 08:22
Стрелка вправо перетянет на себя всё одеяло. Это арифметика.Виктрыч, 14 Сент. 23, 07:03Не перетянет. Арифметика гласит, постоянная ячейки = площадь * зазор. Площадь контакта постоянна, а зазор по окружности изменяются диаметрально зеркально, поэтом их произведение остаётся неизменным.
bardo
Профессор
Минск
4.4K 592
Отв.2374 14 Сент. 23, 09:01, через 39 мин
Площадь контакта постоянна, а зазор по окружности изменяются диаметрально зеркально, поэтом их произведение остаётся неизменным.gol_avto, 14 Сент. 23, 08:22то есть если взять медный провод (3-5мм) и двухметровую трубу...то его в ней можно болтать как душе угодно? Ибо "пложщадь контакта постоянна, а зазор по окружности изменяются диаметрально зеркально".....
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2375 14 Сент. 23, 09:29, через 28 мин
gol_avto,
Дык площадь то не меняется. А минимальный зазор давай загоним в микрон. И проводимость этого участка тоже загонится в микрон . Образно. И пофигу ему остальные зазоры и проводимости.
Дык площадь то не меняется. А минимальный зазор давай загоним в микрон. И проводимость этого участка тоже загонится в микрон . Образно. И пофигу ему остальные зазоры и проводимости.
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.2376 14 Сент. 23, 10:03, через 35 мин
постоянная ячейки = площадь * зазор.gol_avto, 14 Сент. 23, 08:22Я про постоянную ячейки. А вот как ведёт себя среда, с точки зрения проводимости - тут вопрос.
Хотя... по идее сначала зависимость от зазора линейная, а с определенного момента (зависит от УДЕЛЬНОЙ проводимости среды, плотности тока) - экспонентциальная.
Исключительно имхо. В наших условиях, когда плотность тока мизерная, пикоамперы, то зависимость должна быть линейной.
Это как в транформаторе, пока насыщения в магнитопроводе не произошло, коэфф. транформации постоянен.
Dry Gin
Профессор
Челябинск
11.9K 1.9K
Отв.2377 14 Сент. 23, 10:40, через 38 мин
А минимальный зазор давай загоним в микрон. И проводимость этого участка тоже загонится в микронВиктрыч, 14 Сент. 23, 09:29Так сечение этого участка тоже загонится в микрон.
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2378 14 Сент. 23, 11:11, через 31 мин
Если центральный электрод точка в микрон. Но он же окружность. И чем ближе диаметры, тем ярче эффект. На квадратном ваще линейная зависимость.
Добавлено через 27мин.:
На калькуляторе. Имеем сопротивление в обе стороны при симметричном допустим по 10 попугаев. Общее естественно 5.
Сдвинули. Справа 1 попугай. Слева получилось 19. Общее 0.95 попугая. Меньше,чем в 5 раз от симметричного. Че тут в трёх соснах плутать. При неплоских электродах нужно тригонометрию включать. Но тренд остаётся. Смещение от центра изменяет картинку.
Добавлено через 27мин.:
На калькуляторе. Имеем сопротивление в обе стороны при симметричном допустим по 10 попугаев. Общее естественно 5.
Сдвинули. Справа 1 попугай. Слева получилось 19. Общее 0.95 попугая. Меньше,чем в 5 раз от симметричного. Че тут в трёх соснах плутать. При неплоских электродах нужно тригонометрию включать. Но тренд остаётся. Смещение от центра изменяет картинку.
Dry Gin
Профессор
Челябинск
11.9K 1.9K
Отв.2379 14 Сент. 23, 15:09
Ладно, Виктрыч, убедил.
Я это к чему. Если вставлять внутренний электрод во внешнюю трубку через отрезок силиконового шланга, то чтобы избежать перекоса электрода, придётся шланг вставлять с обеих сторон трубки. В этом и был вопрос - надо или не надо. Теперь ясно, что надо.
Я это к чему. Если вставлять внутренний электрод во внешнюю трубку через отрезок силиконового шланга, то чтобы избежать перекоса электрода, придётся шланг вставлять с обеих сторон трубки. В этом и был вопрос - надо или не надо. Теперь ясно, что надо.
