Измерение проводимости дистиллята для контроля окончания голов
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2380 14 Сент. 23, 16:13
Офф. Кстати шланг силиконовый на 12 на Али 3 рубля 10 м. Этот же шланг в составе садового поливателя 0,7 руб 60 м. Плюс лейка плюс коннекторы. Чудны взгляды китайцев. Точнее маркетинга.
Dry Gin
Профессор
Челябинск
11.9K 1.9K
Отв.2381 14 Сент. 23, 16:34, через 21 мин
Виктрыч, в садовом не силикон, а латекс.
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.2382 14 Сент. 23, 16:57, через 23 мин
Теперь ясно, что надо.Dry Gin, 14 Сент. 23, 15:09Не надо, я вставил консольно и никаких перекосов нет. Надо только чтобы длина силикона составляла 2 диаметра внутренней трубки.
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2383 14 Сент. 23, 17:11, через 15 мин
Dry Gin, упс. А так похож. Старею.
Добавлено через 6мин.:
gol_avto,
На первый взгляд напрашивается вопрос. Газовый карман???
Добавлено через 6мин.:
gol_avto,
На первый взгляд напрашивается вопрос. Газовый карман???
gol_avto
Доцент
Москва - Серпухов - Анапа
1.3K 458
Отв.2384 14 Сент. 23, 17:24, через 13 мин

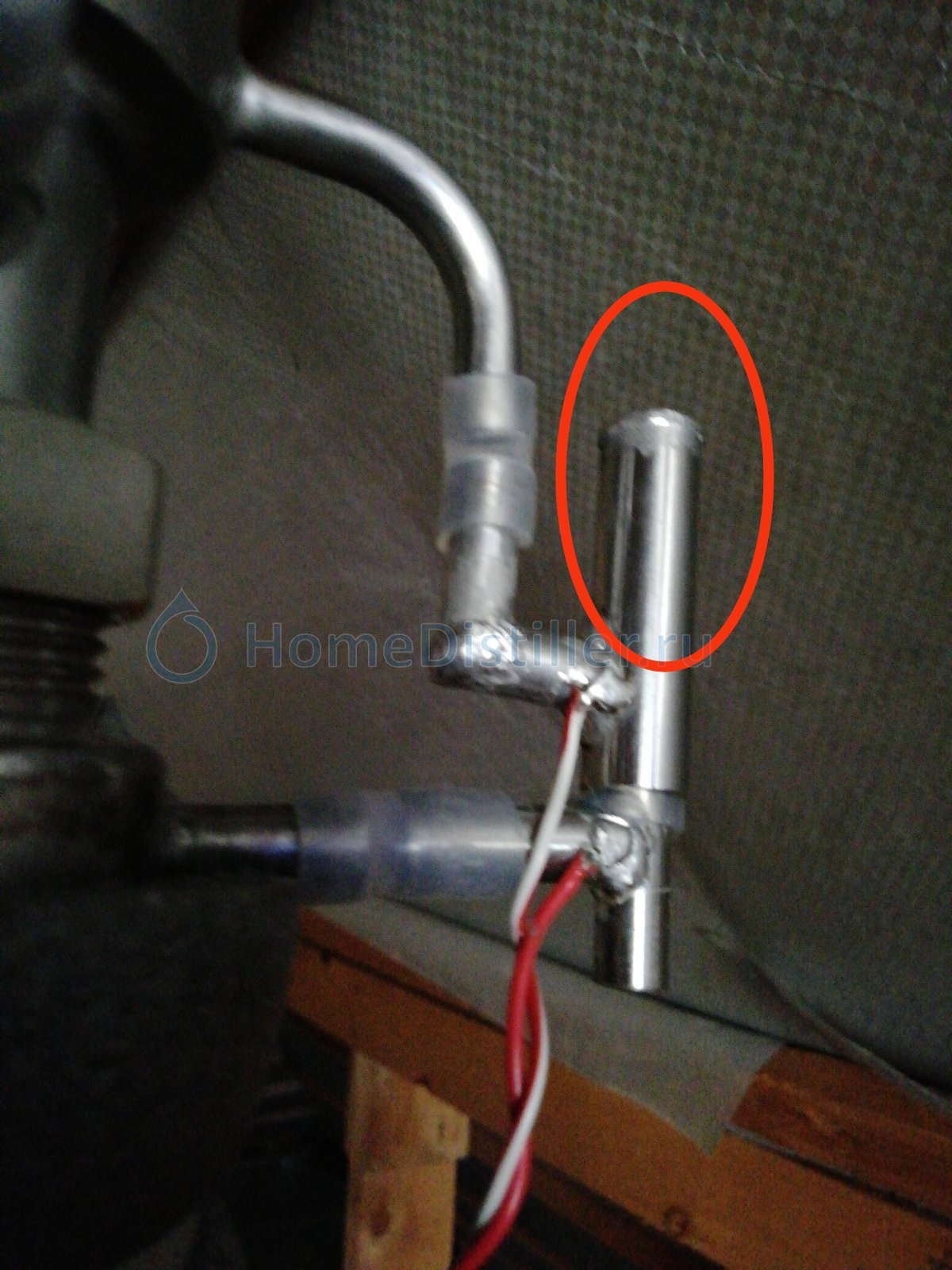

Газовый карман???Виктрыч, 14 Сент. 23, 17:11Не мешает ни разу, объём 78 мм3. Зазор между внутренней трубкой и заглушенным торцем 1мм
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2385 14 Сент. 23, 17:56, через 33 мин
Я то что возбудился. Сегодня отгабриэливал. Целился, целился и всё таки осушил тен. Пофигу, он воздушный. Но погнали газы. Видимо наслоения начали сублимировать. Никогда не задумывался скурпулезно его скоблить. Есть над чем подумать.
Пс. Неснижаемый остаток литра три. Слил с литр. Два литра ареометр в попугае прыгал чуть не в дребезги час. Я доски пилил ожидая таймер.
Пс. Неснижаемый остаток литра три. Слил с литр. Два литра ареометр в попугае прыгал чуть не в дребезги час. Я доски пилил ожидая таймер.
Serven
Специалист
Нижний Новгород
124 64
Отв.2386 25 Окт. 23, 21:10
Здравствуйте.

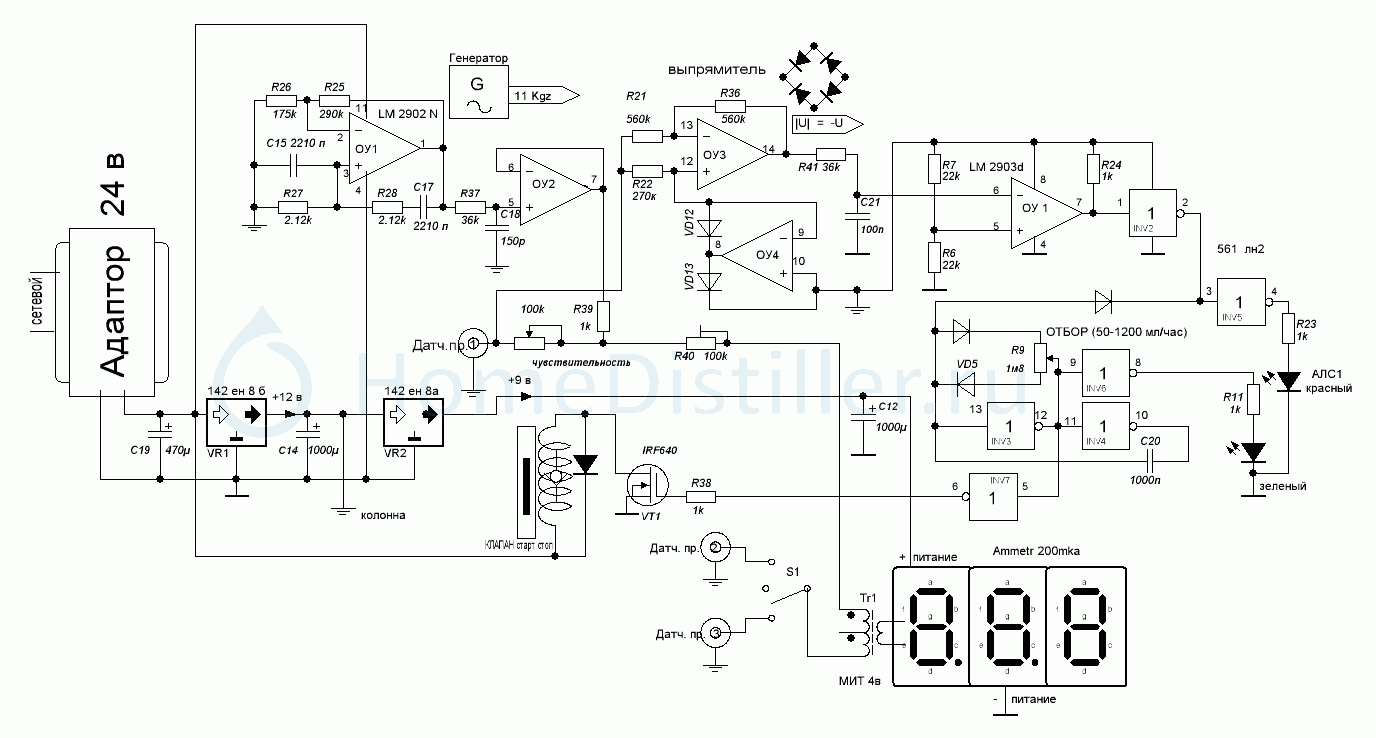

Я надосуге перепаял свою схему управления .
Тут я учел замечария и пожелания форумчан (ушел от меандра,заменил диодный детектор ) а также улучшил удобство в работе с этим дивайсом ( питание от одного адаптора и переключение точек просмотра проводимости тумблером). Схема по прежнему проста и состоит из трех корпусов мс.

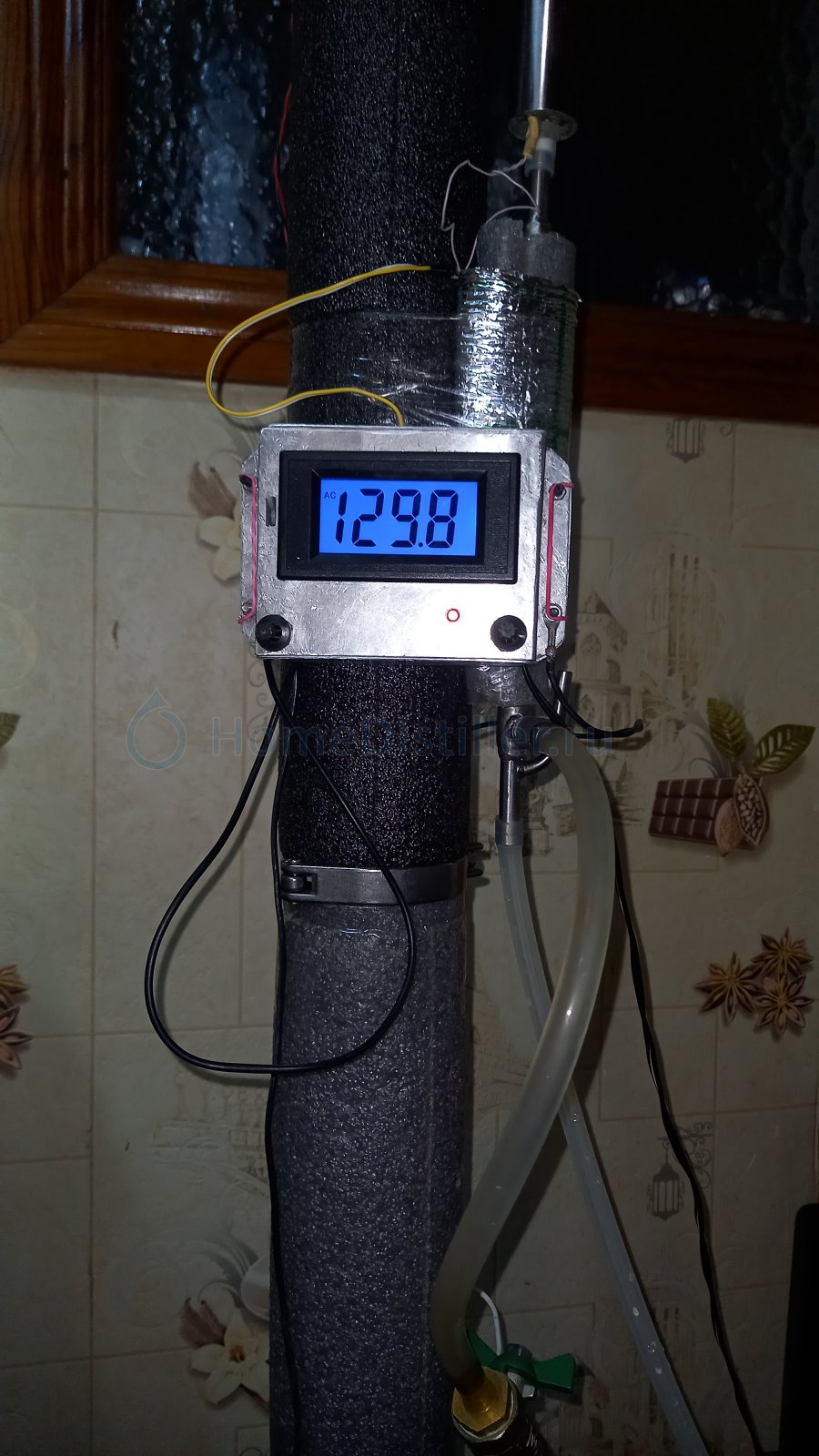

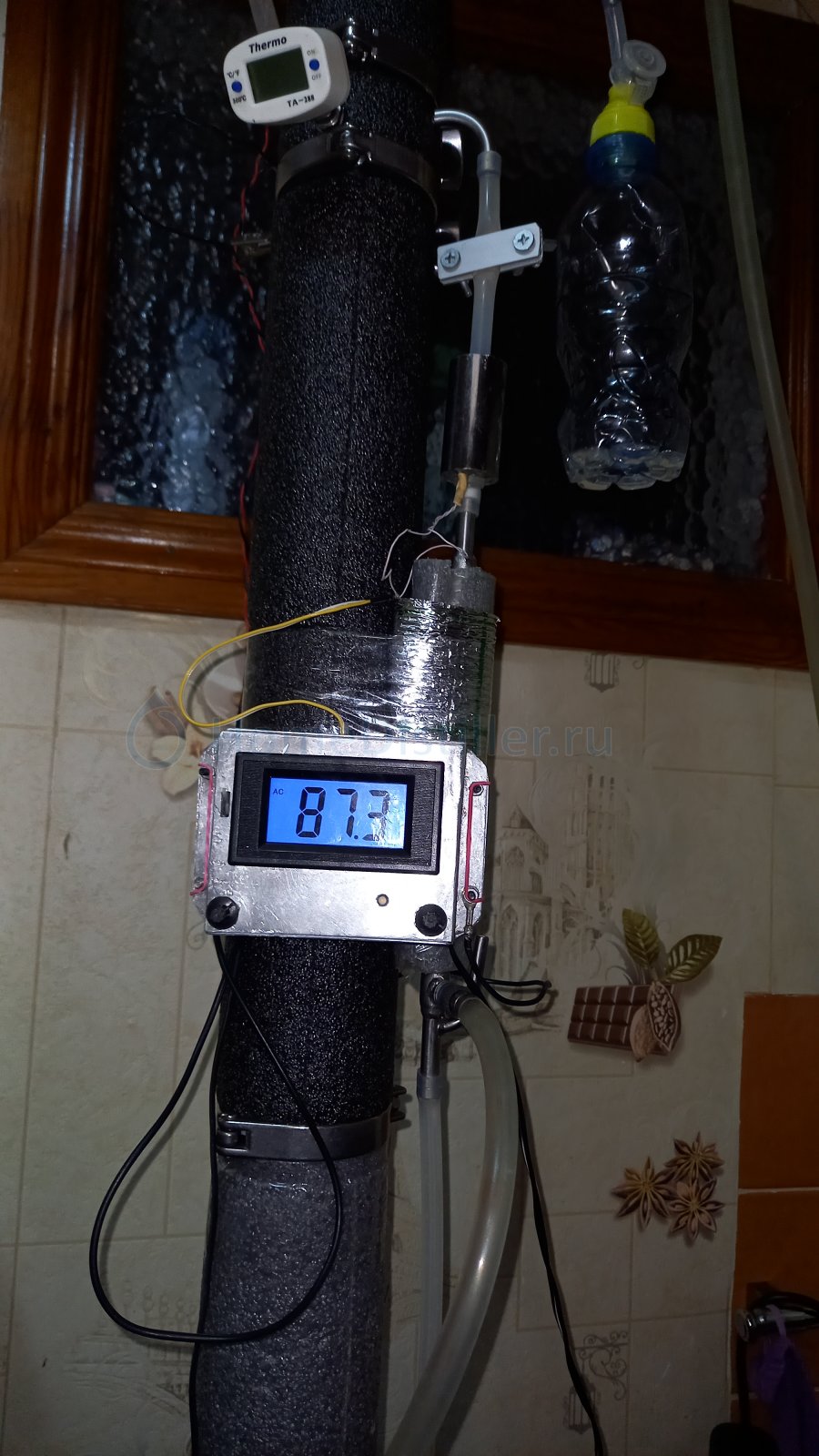

Вчера пробовал ее в деле:над ЦП: под ЦП:
Перегонял на недоколонне 1-е тело (по методу габриэля). Датчики проводимости мониторил над и под царгой пастеризации ЦП.
В начале отбора голов проводимость над ЦП была 40 мка больше чем под ЦП. К концу отбора годов разница упала до менее 10 мка. причем уменьшалась в основном проводимость над ЦП (от 120 до 90). Под ЦП с86 до 81.
При отборе тела эта минимальная разница сохранялась.
При работе колонны на себя четко отслеживалась снижение проводимости над ЦП связанное с выводом СО2.
Меди в недоколонне не было.Так что метод контроля проводимости все таки применим. Надо смотреть при полноценной ректификации.
Я надосуге перепаял свою схему управления .
Тут я учел замечария и пожелания форумчан (ушел от меандра,заменил диодный детектор ) а также улучшил удобство в работе с этим дивайсом ( питание от одного адаптора и переключение точек просмотра проводимости тумблером). Схема по прежнему проста и состоит из трех корпусов мс.
Вчера пробовал ее в деле:над ЦП: под ЦП:
Перегонял на недоколонне 1-е тело (по методу габриэля). Датчики проводимости мониторил над и под царгой пастеризации ЦП.
В начале отбора голов проводимость над ЦП была 40 мка больше чем под ЦП. К концу отбора годов разница упала до менее 10 мка. причем уменьшалась в основном проводимость над ЦП (от 120 до 90). Под ЦП с86 до 81.
При отборе тела эта минимальная разница сохранялась.
При работе колонны на себя четко отслеживалась снижение проводимости над ЦП связанное с выводом СО2.
Меди в недоколонне не было.Так что метод контроля проводимости все таки применим. Надо смотреть при полноценной ректификации.
Newocelot
Профессор
Питер
10.3K 2.7K 2
Отв.2387 25 Окт. 23, 23:18
проводимость была 40 мка большеServen, 25 Окт. 23, 21:10как вы умудряетесь измерять проводимость в единицах силы тока ?!
Serven
Специалист
Нижний Новгород
124 64
Отв.2388 26 Окт. 23, 08:01
Написал в
При желании резистором R40 по схеме можно для конкретного датчика откалибровать показометр в сименсах.
Добавлено через 24дн. 12ч. 48мин.:
Здравствуйте.

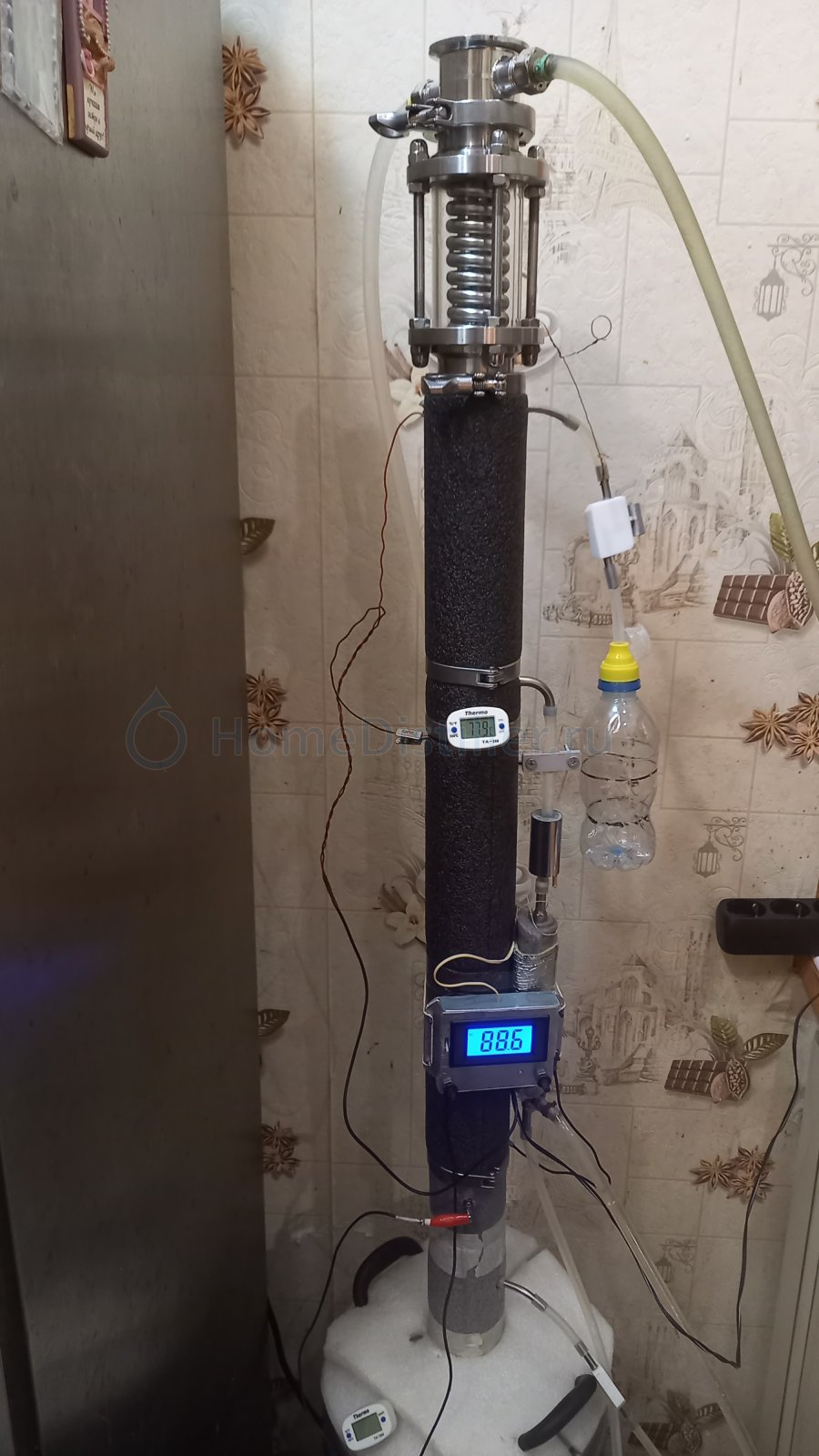

15 ноября испытал свой прибор при полноценной ректификации. Результаты такие:

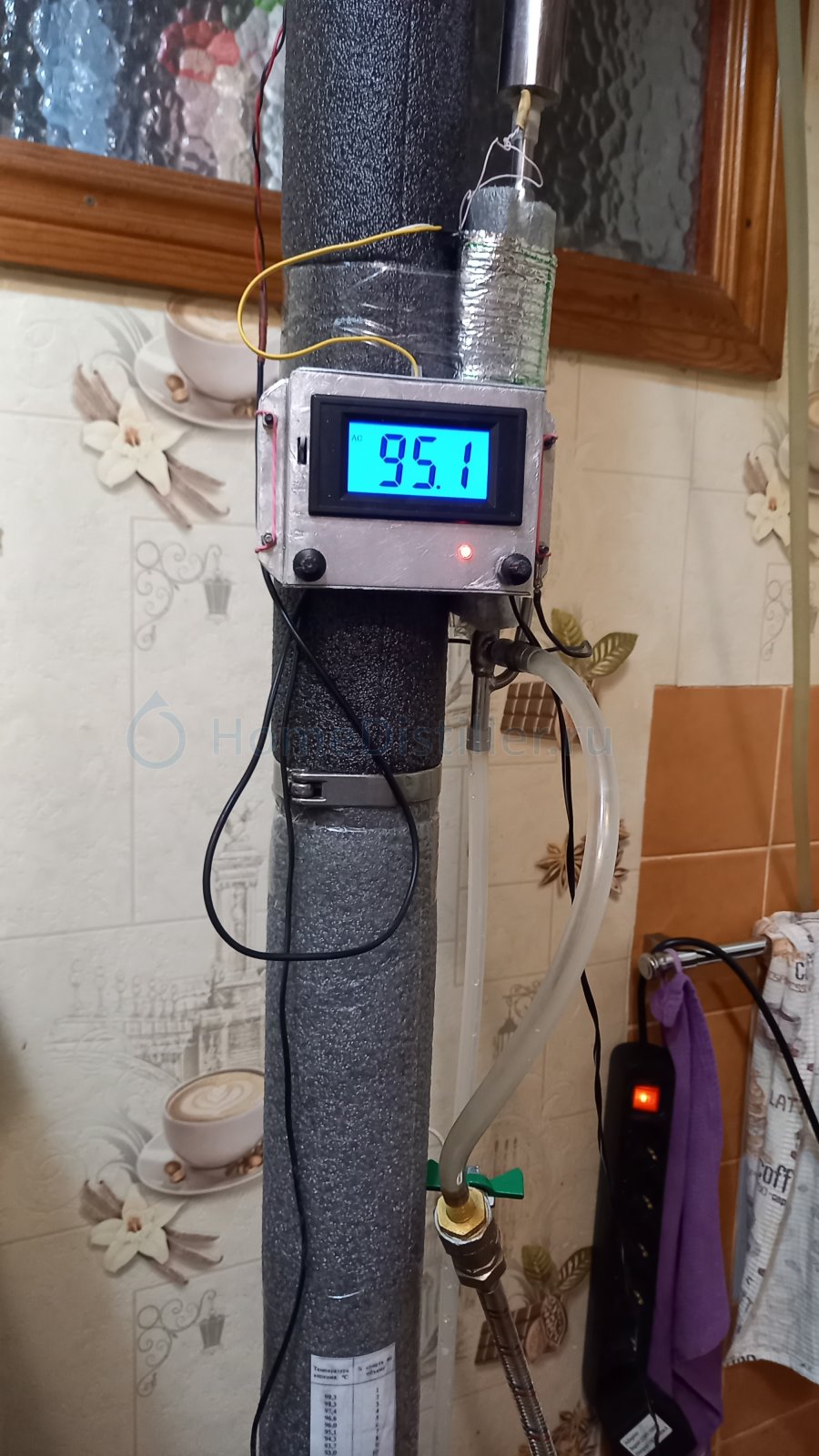

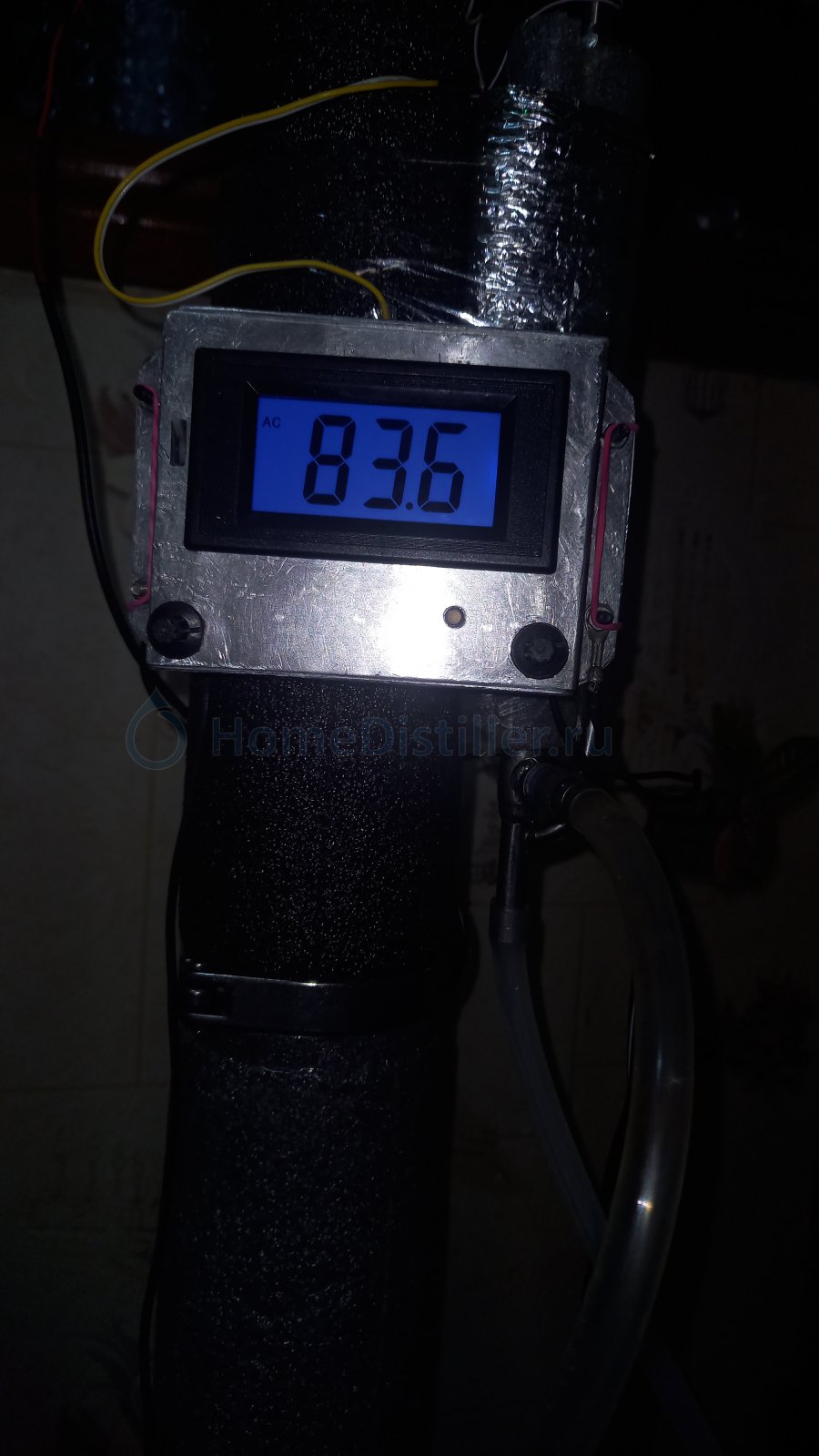

При работе клонны на себя показометр четко отслеживает дегазацию . При отборе голов изменения значений намного скромнее: . Это значения измеряные над ЦП. Под ЦП значения менялись от до .

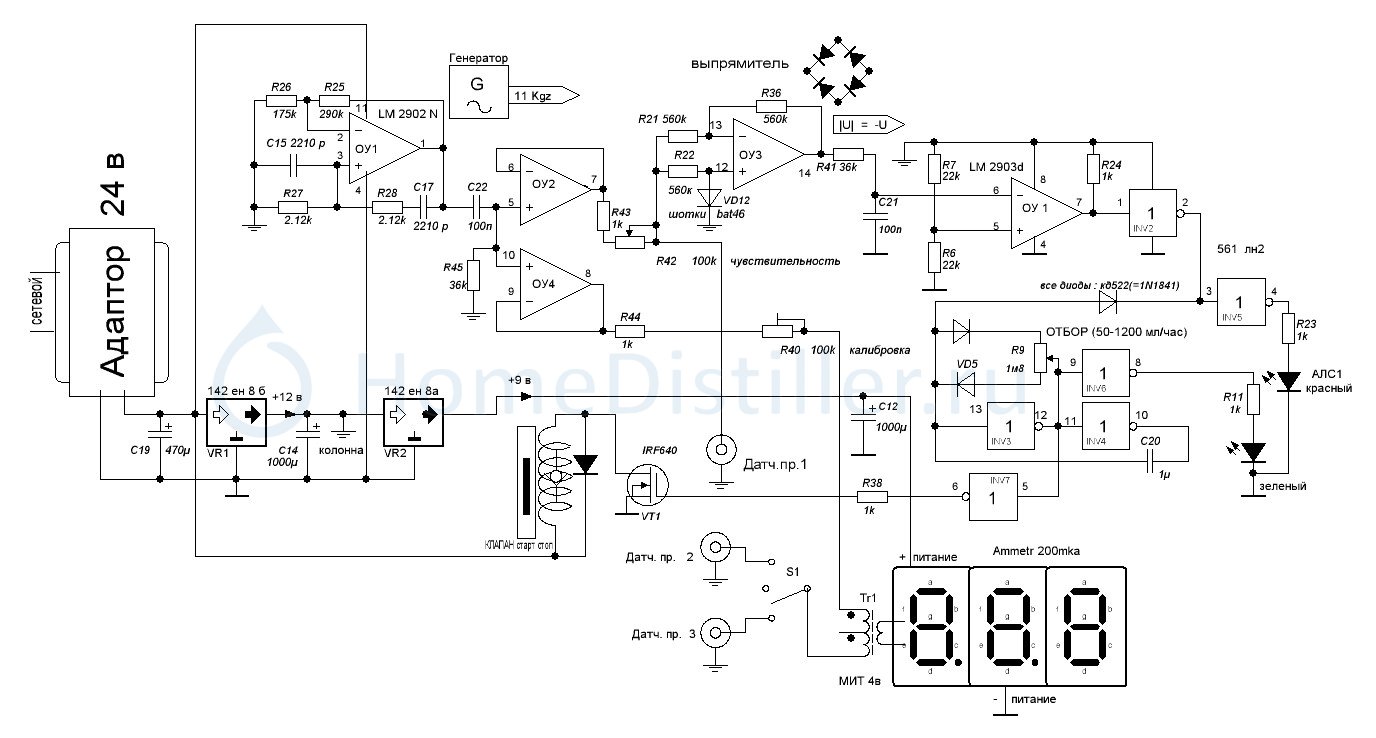

При отборе тела было замечено взаимное влияние одновременно работающих датчиков (датчик старт стопа со временем постепенно подсаживал показания амметра). Поэтому схему я немного переработал-сделал 2 независимых источника синуса.
При работе схемы обнаружился приятный бонус: поскольку компаратор я сделал без гестерезиса то старт стоп не сразу прекращает отбор а влачале его плавно уменьшает и затем так же постепенно увеличивает отбор до заданного значения.
единицах силы токаNewocelot, 25 Окт. 23, 23:18потому что показометр - микроамперметр. В см (сименсах)было бы еще большей неправдой. Мне интересна разница показаний а не абсолютное значение.
При желании резистором R40 по схеме можно для конкретного датчика откалибровать показометр в сименсах.
Добавлено через 24дн. 12ч. 48мин.:
Здравствуйте.
15 ноября испытал свой прибор при полноценной ректификации. Результаты такие:
При работе клонны на себя показометр четко отслеживает дегазацию . При отборе голов изменения значений намного скромнее: . Это значения измеряные над ЦП. Под ЦП значения менялись от до .
При отборе тела было замечено взаимное влияние одновременно работающих датчиков (датчик старт стопа со временем постепенно подсаживал показания амметра). Поэтому схему я немного переработал-сделал 2 независимых источника синуса.
При работе схемы обнаружился приятный бонус: поскольку компаратор я сделал без гестерезиса то старт стоп не сразу прекращает отбор а влачале его плавно уменьшает и затем так же постепенно увеличивает отбор до заданного значения.
Asus
Доцент
Москва
1.4K 691
Отв.2389 20 Нояб. 23, 07:24
Поэтому схему я немного переработал-сделал 2 независимых источника синусаServen, 26 Окт. 23, 08:01Сергей, отличная работа и хочется повторить твою схему, а печатная платная есть под неё, или всё на макете собрано?
И какие марки диодов использованы в схеме?
Serven
Специалист
Нижний Новгород
124 64
Отв.2390 20 Нояб. 23, 19:44
Здравствуйте.
По изготовлению- я делал даже не на макетке а летучим монтажем: пластиковые корпуса микросхем приклеивал суперклеем ко дну корпуса вверх выводами а к выводам припаивал навесные элементы (перемычки, диоды,резисторы,конденсаторы)
марки диодовAsus, 20 Нояб. 23, 07:24Можно использоаать любые малогабаритные импульсные например кд522 (=1N4148); vd12 лучше взять диод шотки например: bat46. Из настроек важно обеспечить равенство: С15=С17 и R27=R28 мерять тестером а не смотреть на написанное на корпусе. Их номиналы (2000pF и 2kOm) можно выбирать в диапазоне + - 20%.
По изготовлению- я делал даже не на макетке а летучим монтажем: пластиковые корпуса микросхем приклеивал суперклеем ко дну корпуса вверх выводами а к выводам припаивал навесные элементы (перемычки, диоды,резисторы,конденсаторы)
Asus
Доцент
Москва
1.4K 691
Отв.2391 21 Нояб. 23, 10:29
Большое спасибо, Сергей!
Может кто-то из коллег электронщиков порадеет от обществе сотоварищей и сделают грамотную печатку для всех желающих?
На мой взгляд это самая грамотная и точная автоматика на сегодня, на порядок лучшая темоконтрольных приборов даже с контролем атмосферного давления.
Кто сможет одарить всех не в убыток себе и своему самогонному времени?
Может кто-то из коллег электронщиков порадеет от обществе сотоварищей и сделают грамотную печатку для всех желающих?
На мой взгляд это самая грамотная и точная автоматика на сегодня, на порядок лучшая темоконтрольных приборов даже с контролем атмосферного давления.
Кто сможет одарить всех не в убыток себе и своему самогонному времени?
Volume
Кандидат наук
Уфа
483 276
Отв.2392 22 Нояб. 23, 10:57
Serven, в твоей схеме на разъемы ДП подается синус с постоянной составляющей примерно в 6 вольт. Эта постоянка так и попадает на ДП или на кабеле есть отделитель постоянки, конденсатор или трансформатор?
Serven
Специалист
Нижний Новгород
124 64
Отв.2393 22 Нояб. 23, 21:49
в твоей схеме на разъемы ДП подается синус с постоянной составляющейVolume, 22 Нояб. 23, 10:57У меня нет постояной составляющей: Откуда ей взяться операционники работают без смещения от 2х полярного питания со средней точкой, подключенной к колонне (1й контакт ДП). В схеме есть еще земля которая смещена относительно средней точки, но она с ДП не связана.

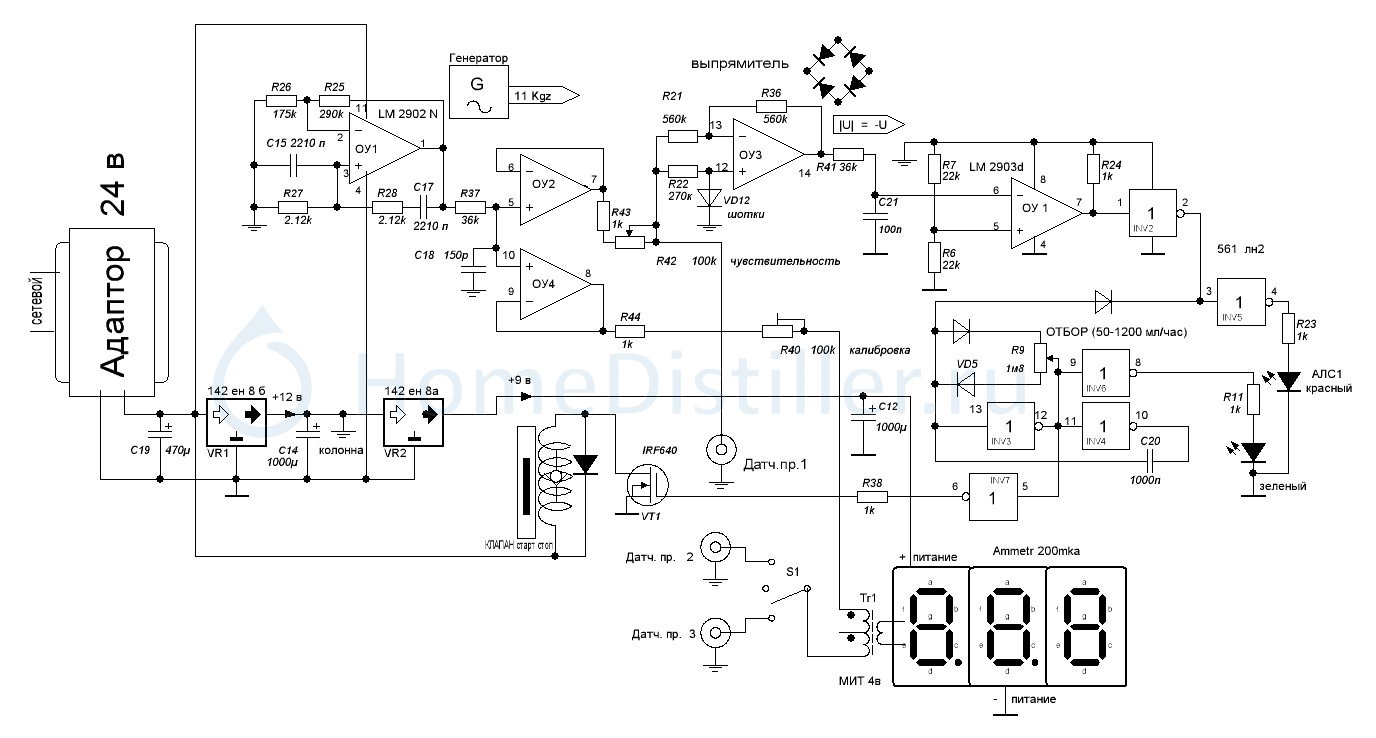

Если у кого то появляется постоянка в сигнале (мост вина капризен) слегка правим схему .
Я так не делал (не нужно было) , попробую отпишусь.
Volume
Кандидат наук
Уфа
483 276
Отв.2394 23 Нояб. 23, 08:13
операционники работают без смещения от 2х полярного питанияServen, 22 Нояб. 23, 21:49действительно, просмотрел что в схеме две разных массы, потенциалы которых (нежданчик!) отличаются на +12В )))
Если у кого то появляется постоянка в сигнале... слегка правим схемуServen, 22 Нояб. 23, 21:49правильное изменение
Asus
Доцент
Москва
1.4K 691
Отв.2395 23 Нояб. 23, 10:46
Если у кого то появляется постоянка в сигнале (мост вина капризен) слегка правим схемуServen, 22 Нояб. 23, 21:49
действительно, просмотрел что в схеме две разных массы, потенциалы которых (нежданчик!) отличаются на +12В )))Volume, 23 Нояб. 23, 08:13Сергей, а почему не применить развязывающий микротрансформатор на ДП? Кашу масло сделает только лучше, а вольт-секундный режим работы транса будет просто идеальным. Из высокой любви к искусству и не дорого?
Serven
Специалист
Нижний Новгород
124 64
Отв.2396 23 Нояб. 23, 18:33
почему не применить развязывающий микротрансформатор Asus, 23 Нояб. 23, 10:46
Трансформатора заточенного на 10 кгц у меня под рукой нет да и места в коробке тоже. А схему я "слепил@ из того что было". Ну а у кждого "свои фломастеры".
Asus
Доцент
Москва
1.4K 691
Отв.2397 24 Нояб. 23, 11:51
Сергей, вот неплохой на первый взгляд, 50Гц -100кГц трансформатор, если у тебя появится желание.
Виктрыч
Профессор
Екатеринбург
7.2K 1.9K
Отв.2398 24 Нояб. 23, 15:46

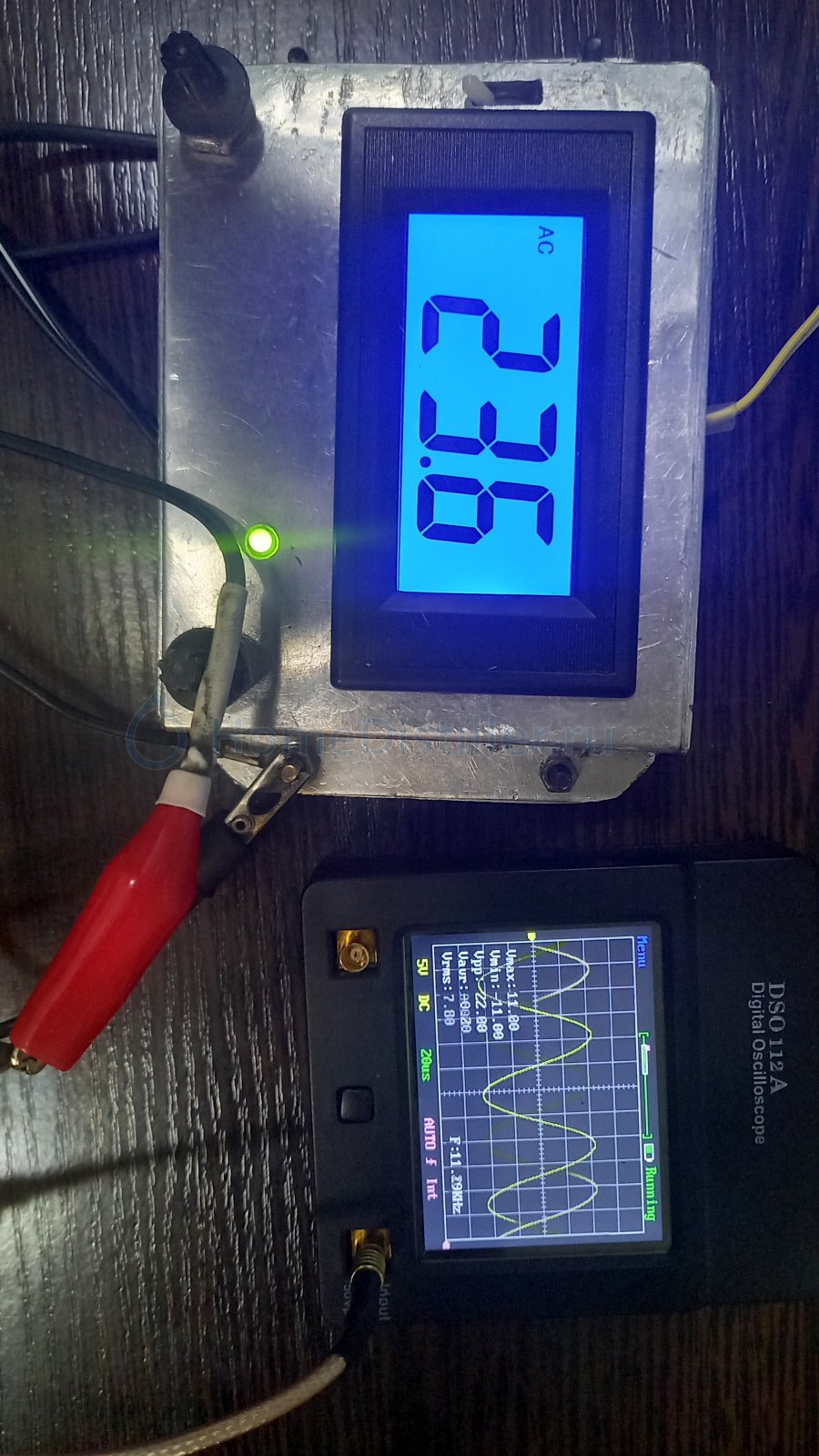

Вспомнил из прошлого. Ударное возбуждение последовательного LC контура. Потому что кроме ардуины радиоэлементов ноль. Выковырял какой то дроссель из светильника с его же кондером. Прогнал командой tone. Получилось 23500 герц и 15 вольт чистой синусоиды. А дальше детали кончились. Может кто продолжит. Делитель на тех же кондерах параллельно датчику и на аналоговый вход. Пусть выпрямляет.
Схема генератора стирания и подмагничивания магнитофона. Там жёсткие требования к симметричности. Были.
Схема генератора стирания и подмагничивания магнитофона. Там жёсткие требования к симметричности. Были.
Asus
Доцент
Москва
1.4K 691
Отв.2399 24 Нояб. 23, 17:53
Прогнал командой toneВиктрыч, 24 Нояб. 23, 15:46Виктрыч, мы тут не все до бабы Ванги доросли, дай схему, спецификацию - что, да как, и куда, чтобы мы не фантазировали от скудности ума и опыт и пустым воздухотрясением не занимались.
