Насадка для колонн (наполнитель)

Работа гофрировщика

На следующей неделе поеду и закажу себе для пробы комплект на колоннку. Попробую погонять на новой насадке. Отпишусь по результату.

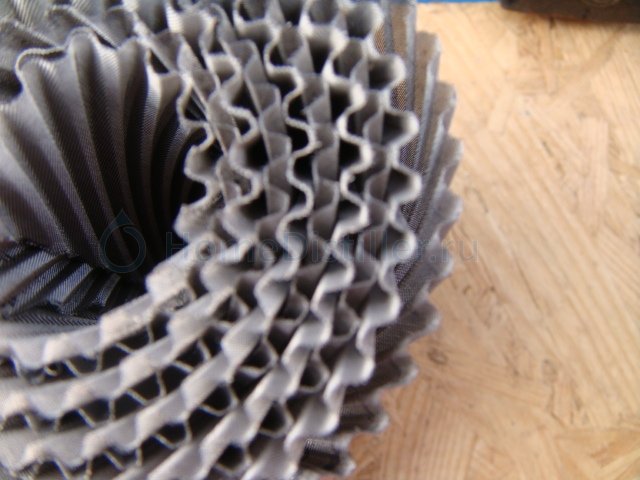

Как побороть зазор между насадкой и стенкой при начале навивки и при окончании?

Наверное, в начале и в конце рулона надо гофру раскатать-разгладить, чтобы высота гофра постепенно сошла на нет. В середине начать наматывать на стержень

Flyer, вначале пополам, потом в спираль, не помню кто предложил, но в этой ветке даже картинка была.

вот нашел, Игорь давал ссылку на эту тему, а в ней картинка
И вот например картинка fig.6 http://www.freepatentsonline.com/4186159.pdf
Вот и вот, это в этой теме ссылки на мои поиски по зульцерам, гдето далее есть и станок ручной на фото, только на моем нужный наклон не выходит

На этом тоже нужный не выходит - говорят 18 градусов наклон
Но изучив приспособу я понял что можно сетку под наклоном впускать тем самым получая нужный угол. Ширина позволяет если нарезать по 5 см шириной то без проблем на любой угол.

Однако изучив библию ректификатора обратил внимание на некоторые насадки которые имеюю вообще просвечивающиеся каналы по вертикали.

Прочитал все по насадкам,но не пойму,сухую или мокрую трамбовать?

Игорь советует сухую, Крель мокрую.

Возьми смесь сухой и мокрой, не перемешивай

Как-то кто-то обещался выложить результаты ВЯЗАНОЙ насадки из стеклонити, но уже пару лет тишина.Игорь, 06 Сент. 10, 00:02

У нас в институте делали один вид нанесенных катализаторов, в качестве основы использовали ткань из стеклонити. Для того, чтобы она в реакторе не давала слишком большого сопротивления, ткань была выбрана крупной рыхлой вязки (фотографии смогу завтра выложить). Взял я ее несколько кусков, попробовал скатать неплотными рулонами и засунуть в трубку. По сравнению с металлической сеткой заполняет пространство она хорошо, нет явных каналов посередине и вдоль стенки. НО: продувается с трудом, слишком плотное заполнение. И скорее всего, будут проблемы с этим, особенно со стеканием флегмы вниз. Думаю, что нужно придумать какой-то способ более рыхлой укладки. То ли скатывать в рулоны вместе с нержвеющей сеткой, то еще что-нибудь. Есть у кого какие идеи?

То ли скатывать в рулоны вместе с нержвеющей сеткой,Литокс, 09 Сент. 10, 15:40

гофрированной. Тогда пар будет идти вдоль ткани, пропитанной флегмой.

Да, хорошо бы, только у меня нечем на сетке гофру сделать. Спрошу завтра на мех. участке

народ. дайте данные по сетке.
сколько весит. площадь.  диаметр проволоки.

хочется сравнить с хорактеристиками насыпной проволочной насадки.

особый интерес представляет данные уже намотанной в рулон сетки.
(диаметр трубы , высота рулона, вес, диаметр проволоки)
диаметр мертвой полости в середине.
валите все что есть. потом разберемся.

Zapal, Завтра Зульцера попробую Изобретательского вытащить из царги.
Могу замерить и сфоткать.

Ну, я ее в колоннах не использовал, просто есть несколько кусков по 0,5-1 квадратных метра. У нас можно купить любого размера, из любой толщины проволоки, стоит где-то 750-900 руб/м2. У меня она для фильтров использовалась, ячейка где-то 1 мм, проволока около 0,3 мм наверное. Сколько весит не знаю, посчитать можно.

Zapal, Завтра Зульцера попробую Изобретательского вытащить из царги.
Могу замерить и сфоткать.
SergioXXL, 09 Сент. 10, 19:37

буду рад. я Закончил расчеты для витой проволочной насадки. а сравнить то и не с чем.
Игорь скинул один типоразмер СПН - но явно маловато для сравнения.

Сколько весит не знаю, посчитать можно.Литокс, 09 Сент. 10, 19:37

с этим проблемы. надо взвешивать.

я выложу расчеты по насадке - там такие интересные приколы есть.
глазами видишь одно, взвешивание говорит другое, а расчетное - вообще ни в какие ворота не лезет.

Zapal, я если взвешу свою сетку, проблем-то нет, но это же будет какой-то частный случай для конкретного размера ячейки и конкретной толщины проволоки. Разве это тебе интересно?

Zapal, Завтра Зульцера попробую Изобретательского вытащить из царги.SergioXXL, 09 Сент. 10, 20:37

обратно не запихнешь, однозначно

игорь223, Пробовал? в чем сложность?

Мне присылали кусок плессированной сетки ихней, я из не за.бался крутить рулончики для закладки в колонну СПН. Плюнул, так и не победив, и путанку встремил.
Там проблема в том, чтобы скрутить так, чтобы в центре не было дырки-полости...
