Холодильники

диаметр трубки лучше когда больше или меньшеsergey-1234, 16 Нояб. 16, 13:15

Есть минимально допустимый с точки зрения безопасности. Что бы не забился. На мой взгляд это 8мм Вн. А дальше есть расчеты оптимальных диаметров для различных мощностей нагрева. Были они где то в этой теме. Слишком большой тоже не хорошо.

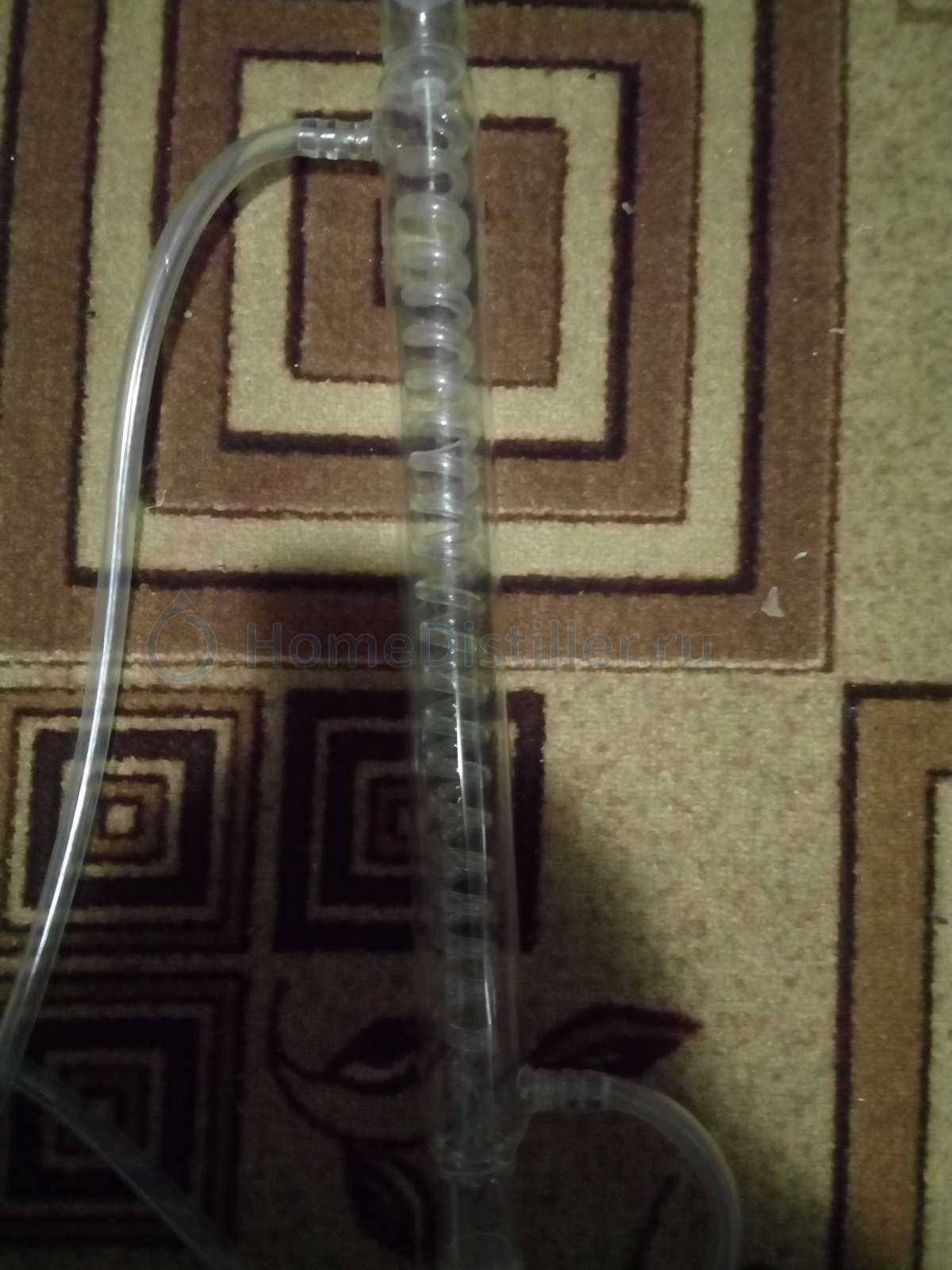

подскажите а у такого

пропускная способность как? он вообще для наших целей нормальный?

sergey-1234, "наши цели" очень разнятся, но капать будет, хиленько, и стекло все-же опасная штука!

Добавлено через 6мин.:

оптимальный Dвн=13-14ммAlexB, 16 Нояб. 16, 13:59

в ТБ рекомендуется не менее 15мм внутренний диаметр трубки,для противоточных холодильников (прямотоком назван в посте), с толщиной стенки ну скажем так 1мм - проще найти. выходит труба 16*1, 18*1 для противоточных холодильников самый оптимал. конденсация пара внутри трубки.

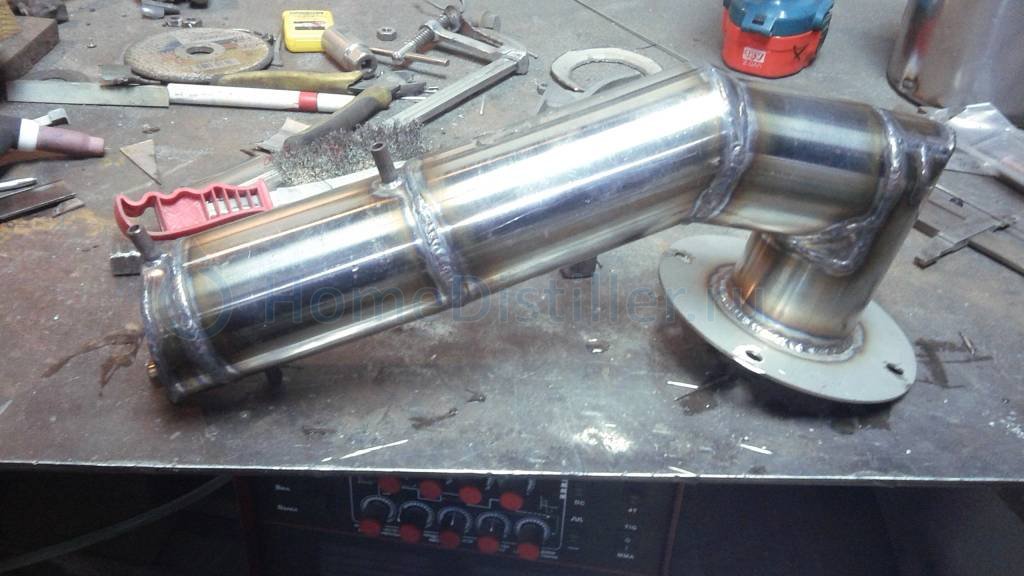

если конденсация пара на наружней стенке, внутри охлаждающая жидкость (вода обычно) то трубку хорошо бы брать 8*1мм (гнуть ее сложнее) но неплохие результаты дает и 6*1 - её гнуть проще вот в примерно такое изделие

- тут 8*1мм

AlexB, Техника Безопасности

AlexB, вот ещё время тратить - раз. второе - из за сложностей загибания трубки правила могли и изменить)))))
если когда нибудь случится свободное время, попробую найти распечатку (года четыре назад выкипировку себе делал из правил - в левом верхнем углу экрана форума ссылка была, сейчас быстро не нашел)

если выключить здравый смысл то на паропровод можно и 6*1мм трубку поставить (прям своими глазами видел аппарат с таким паропроводом, ещё не взорвавшийся) - пар ведь пойдет    и клапан аварийного сброса давления ставить ведь дорого - можно наверное и без него обойтись  какое то время

SedoY, я что то не припоминаю в ТБ такого. исходя из здравого смысла, надо по месту смотреть. клапан подрывной в любом случае нужен. А еще можно противопенную царгу поставить, сухопарники и много еще чего. у ХД4 дефов, кстати, 6мм как раз трубка

Насколько помню мнение АлексеяТ, для прямоточников оптимальнее всего трубка 8-10мм вн. А проще всего взять чертеж клюшки и тупо повторить

у ХД4 дефов, кстати, 6мм как раз трубкаPapic, 17 Нояб. 16, 10:00

   Так там то поди по трубке - охл. вода... Это нормально. А вот для пара это маловато, т.к. есть вероятность заткнуться густыми включениями браги при вспенивании или брызгоуносе.

buddy, вода конечно, что то я тормознул ))

Хочу купить дефлегматор ХД-3, кто может подсказать нужен ли к нему холодильник или можно обойтись одним дефом.

Ernesto, к дефлегматору доохладитель нужен, разные задачи у устройств.

    Добрый день, подскажите пожалуйста, купил отожженную гофрированную трубку из нержавейки, волны не острые как у газовых шлангов, а больше волнистые (извиняюсь за тафталогию), на 16 вроде. Задумал сделать прямоточник, рабочее положение - вертикальное, охлаждение - водяное, из наверченной на гофру трубки (медь, алюминий, латунь). Возникло два вопроса:
1. Какой длины нужна гофрированная трубка на 16мм для эффективной конденцации паров?
2. Может есть способ более рационального использования данной гофры?

ruslan-kagarmanov,Полагаю лучше ставить под наклоном, в гофре жидкость " зависает". Гофру растягивают : [Растяжение гофро трубы из нержавейки и вальцовка концов] . Пример исполнения прямоточника и  [Колонна из растянутой нерж гофры]

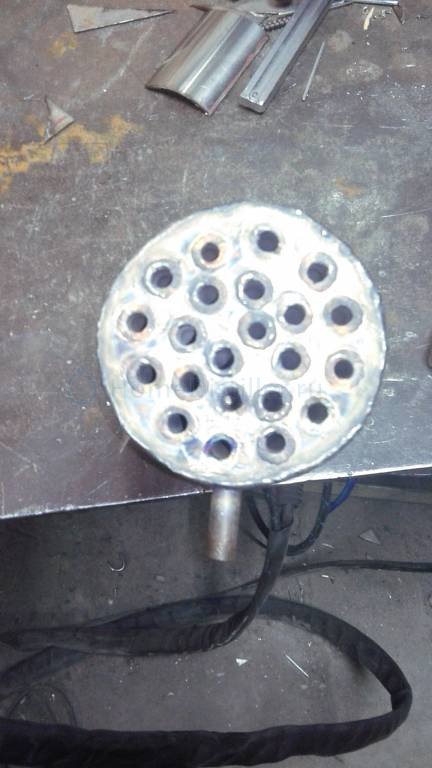

Доброго времени суток, друзья! Слепил на пробу холодильник вот такой. трубка 5 по внутрянке, стенка 1,5. 22 трубки длиной 120 мм. на 3 кВт тэнов не справляется, да и на 1,5 тоже((( Как исправить можно малой кровью? может мочалок напихать?

Слепил на пробу холодильник вот такой. трубка 5Антонио96, 17 Дек. 16, 16:36

Бомбу ты слепил,Поменяй трубки чтоб во диаметр был от 7-ми мм.Почитай про капиллярный эффект и всё станет ясно.

Поменяй трубки чтоб во диаметр был от 7-ми мм.PIN, 17 Дек. 16, 17:12

Оно конечно понятно, но есть ли варианты чтобы этот же как то апгрейдить? Есть БК там холодильник 7 трубок по 300 мм 6мм внутри 1 мм стенка. С такой же задачей справляется на ура. А этот не хочет, хотя суммарная длина трубок больше, но там колонна какая-никакая, а тут нету. Про толщину стенки уже знаю - есть косяк, лепили из того что было)) Вот думаю может мочалками скорость потока снизить? Получится-нет? Или придется добавлять ещё один холодильник?

Антонио96, Выкинь как есть (шучу) доохладитель нужен из например 10*1мм с рубахой из 18 или 20 трубки.
Ну и в гости заедь пообщаемся., дальше в личке давай.

Добавлено через 5мин.:

И про капилярный эфект не зря выше написали, переделай на работу - пар в рубашку, охлаждение по трубкам

Антонио96, толщина стенки, тем более медной, не причем. на мой взгляд косяк с подводом и отводом воды - она идет по кратчайшему расстоянию, не затекая к большинству трубок. как вариант попробовать отнести один патрубок по диагонали банки и/или поставить перегородки, но с ними будут вопросы с развоздушиванием

Добавлено через 2мин.:

PIN, капиллярный эффект вынесет паром из любой трубки

PIN, капиллярный эффект вынесет паром из любой трубкиdee, 18 Дек. 16, 09:46

Стестняюсь спросить,при каком давлении?

PIN, не стесняйся, если так интересна цифра то воткни в куб жидкостной манометр, думаю будет пару миллиметров водяного столба

думаю будет пару миллиметров водяного столбаdee, 18 Дек. 16, 22:01

При капилярном эффекте?
