Куб с пароводяной рубашкой

PavelSaratov, если газа до хрена (магистральный) как вариант сделать водяную рубашку на кубе и греть газом. Правила ТБ такие же как и на электричестве.

Чето не пойму. Водяная рубашка это просто мой куб в кастрюле с водой? А разве я так выпарю из зерновой каши все? Я то про пропилен написал исходя из того что он закипит и может закипятить воду внутри куба без повышенного давления.

PavelSaratov, с водой без повышения давления никак не получится. (0.5 кгс/см2 в среднем).
Ну тут вопрос как бы наверное что дешевле - рубашку варить или пропиленгликоль покупать/юзать/сливать/наливать/хранить. Я пропиленгликолем ни разу не пользовался, воды пока хватает.

Виталий Сергеев, Мешалка одна поднимается вместе с крышкой.

При закрытой крышке выглядит вот так.

Фото старые других к сожалению нет. в Воскресенье буду перегонять если нужно сфотаю, скажи какие узлы?

Тоже самое, но покрупнее и посветлее, если можно... Сейчас у самого монстр стоит, хожу думаю как подступиться.

Коллеги, нужен совет. Какой оптимальный объем куба, если нагрев будет осуществляется теном 3-3.5 кВт.

foster, До примерно 60 литров.

foster,
110 л  спокойно грею 3,2 кВт - более чем хватает на варку каши и при перегоне на сырец выход около 5 л в час. Мощность влияет на время варки, но если сравнить 2 варки при 3 киловатах в 50 л ПВК, и одну варку в 100л ПВК - второй вариант все равно будет быстрее и удобнее  для оператора. Просто стоит учесть что котел 100 л и выше не в каждую квартиру влезет и тягать его не айс, но если есть стационарное местечко под него то и думать нечего, стоит делать чем больше тем лучше

(в разумных пределах конечно).

foster, 75 литров греется 3,2квт нормуль...розетки позволяют поставить один тэн разгонный, но это сделаю когда только один из пары сгорит. ..

Спасибо за развернутые ответы с личными примерами, я как раз склонялся в сторону 70-80 литров.

У меня куб 50 литров + рубашка, тэн 3 киловатта, нагревается за примерно полтора часа.
С увеличением обьёма растет и размер куба, тоесть площадь излучения.
Тремя кв наверно и 100 нагреть можно, и 150, только долго и печально. Если скорость не важна, то конечно нужно смотреть в сторону 100+.
Для меня скорость нагрева и выгонки один из основных важных параметров, так как живу в маленькой квартирке с домочадцами.

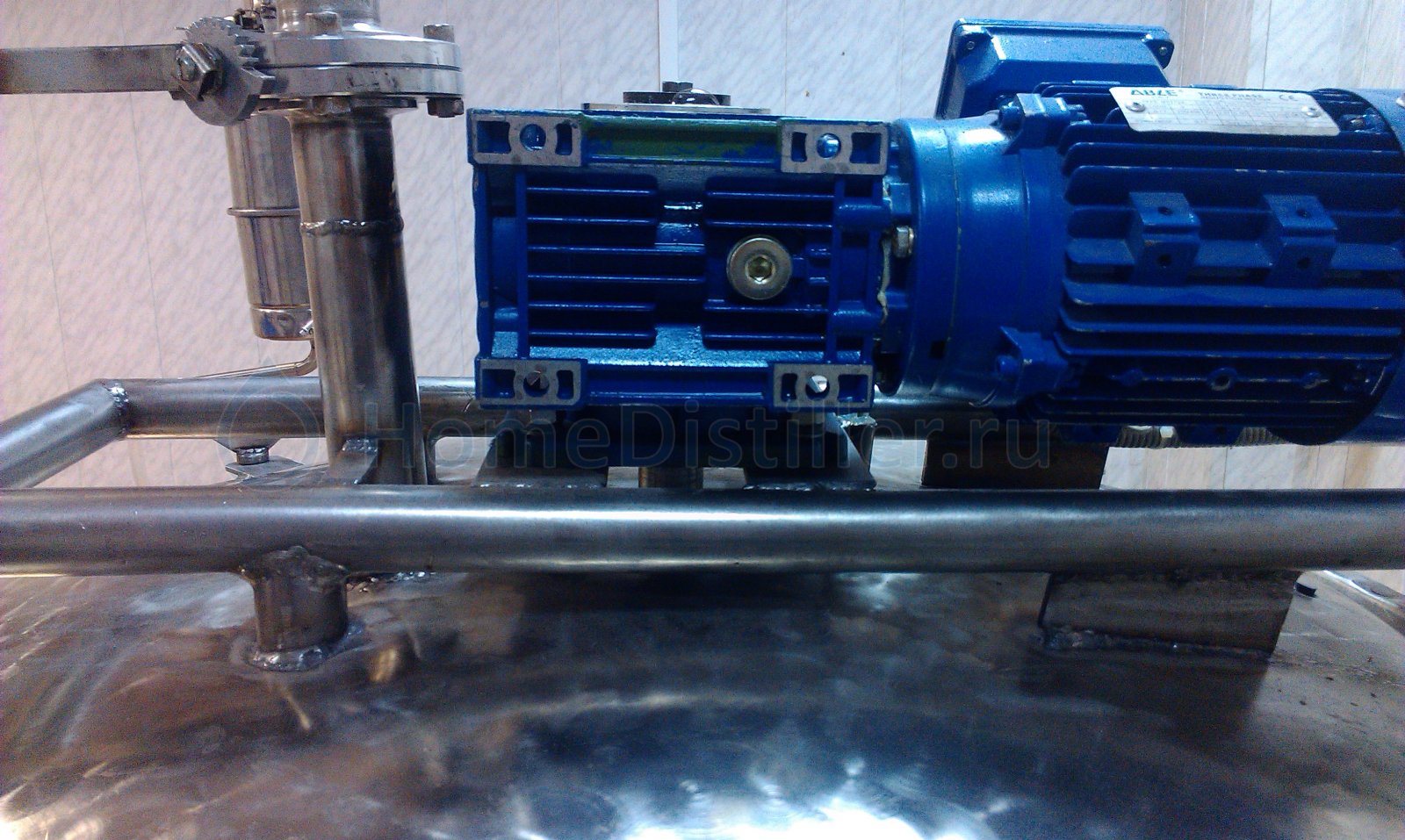

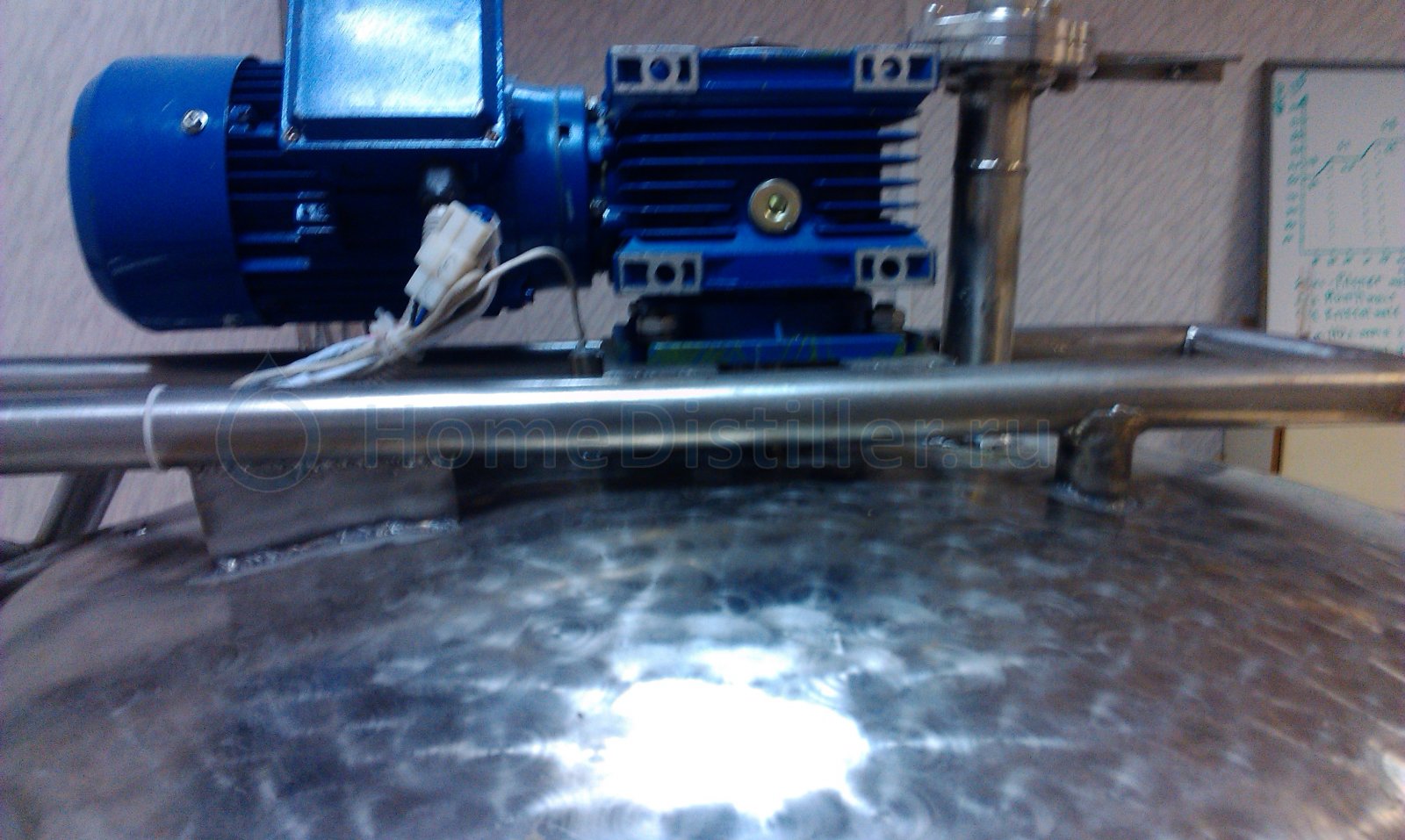

Виталий Сергеев, Мотор редуктор крепил на крышке следующим образом.

Сегодня перегонял сливу.

После первой перегонке на прямотоке, на  второй перегонке дистиллятор собрал в таком виде- ржачный монстр получился.

Хочу, сварить ПВК своими руками.
Если у кого есть,скиньте чертежи вариантов. Ну или ссылки где можно посмотреть.

goldi84, топикстартер постарался и на первой странице собрал нужные тебе чертежи.

На моем пищеварочного котле кпэ-250 стоит подрывной клапан стандартный, принцип действия до безобразия простой- шарик под под грузом. Работает исправно хотя немного и травит пар, но думаю это от его не молодого возраста.  Рекомендую. Хотя он конечно и громоздкий. Кто умеет вставьте схемку из нета. С него и можно проектировать. Или лучше взять и купить.Titoeto96, 28 Окт. 16, 22:18

А если взять такой шариковый https://ru.aliexpress.com/...0208.4.8.kJT2Fe и подобрать пружину, работать нормально будет?

, работать нормально будет?Mihalych., 20 Дек. 16, 14:46

Сам таким не пользовался, но их не хвалят. Говорят настройка сбивается.

Говорят настройка сбиваетсяTitoeto96, 20 Дек. 16, 15:55

Значит пружина - зло, даже если сделать нерегулируемым?
А что держит лучше ( не травит до порога срабатывания) - металлический шар или резиновая тарелка?

резиновая тарелка?Mihalych., 20 Дек. 16, 16:32

С резиновой тарелкой я не сталкивался, а вот металлический шар держит не плохо, бывает что подтравливает, но это потому - что шар не плотно ложится на отверстие. Пару принудительных сбросов и пар уже не уходит. Если честно внимание не обращаю, даже если и травит. Я на авито пару раз видел такой клапан в продаже, новый. Мой далеко не новый, шарик покрылся накипью и ржавчиной како то. Почистил, поставил, работает нормально.

Я на авито пару раз видел такой клапан в продаже, новый.Titoeto96, 20 Дек. 16, 16:51

этот? http://deltarezerv.ru/p46942162-klapan-predohranitelnyj.html
Я такой на свой ПВК поставил.

POLE, Ну и как он в работе? Судя по фото, там должна быть пружина.
