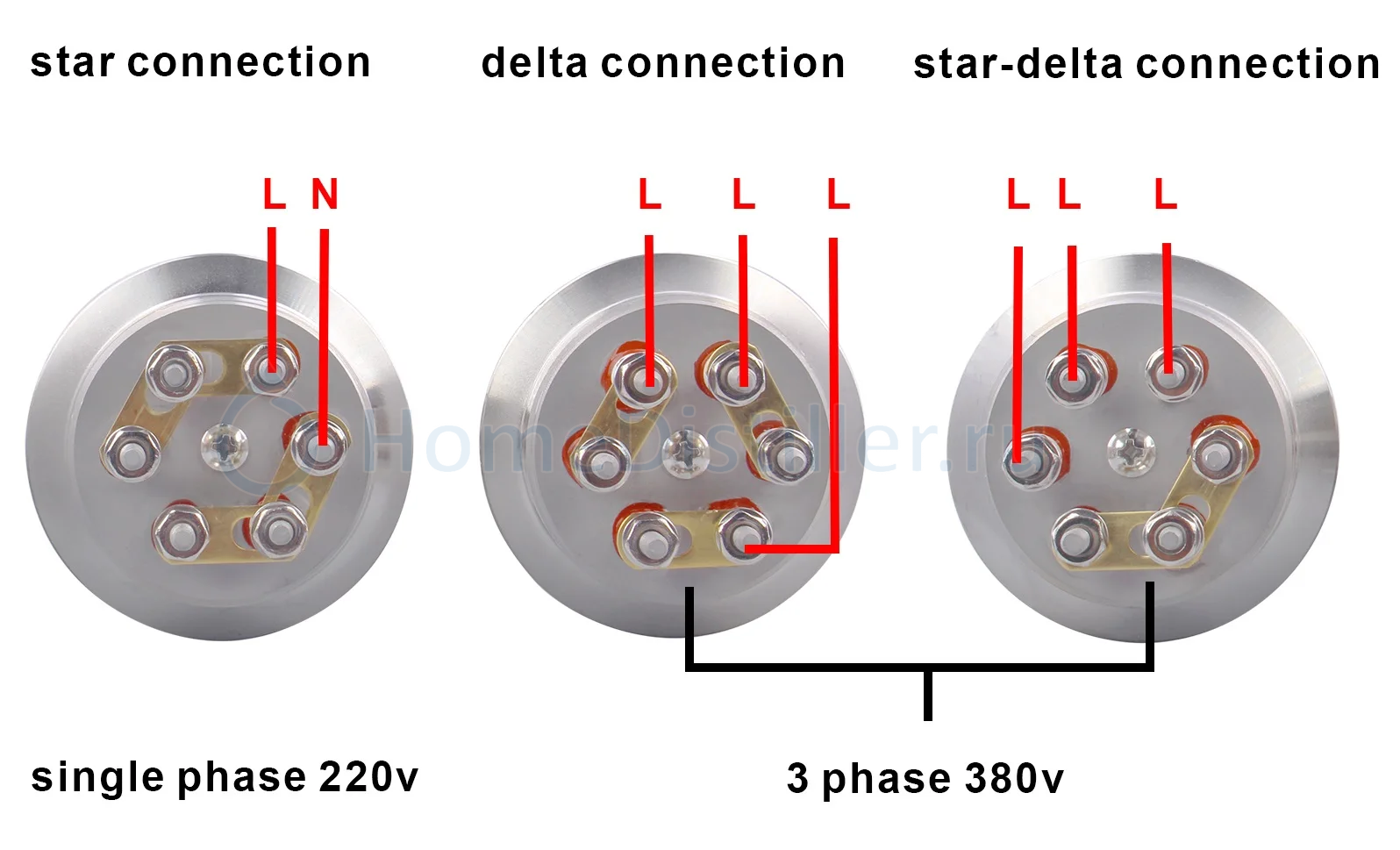

Звезда это же левая картинка? Для 3 кВт должно быть более, чем достаточно.
Т.е. и покупной кабель и "самодельный" одинаково норм. Понял, спасибо.

Звезда это же левая картинка?zxc753, 08 Июня 25, 14:26

Левая картинка в параллель. Достаточно 2Х2,5 ГОСТ для 3кВт. Звезда правая картинка.

Для мощности тэна 3 киловатта достаточно кабеля сечением 1,5 квадрата, это с запасом.
Тут лучше заботится о хорошей вилке и розетке

это с запасом.svarnoy, 08 Июня 25, 14:44

Это впритык. А если учесть, что при замере сечения 1,5 всегда меньше чем 1,5 то лучше брать 2,5мм².

Это ещё от длины зависит.

от длины зависит.santax1, 08 Июня 25, 15:52

Там километр что ли, метр, полтора длина обычно.
Даже если два или три, то 1,5 квмм достаточно

Ещё зависит от типа кабеля. КГ выдерживает при том же сечении гораздо больший ток, чем ПВС. (Если мы про гибкие кабели)

Лучше не на марку смотреть, а на штангециркуль, если параноить.
1,5 гост хватит

1,5 гост хватитsvarnoy, 08 Июня 25, 16:59

КГ 3х1.5 до 30А ном. ток.
ПВС 3х1.5 до 16А ном. ток.

Провод залудитьzxc753, 08 Июня 25, 12:45

лудить то зачем, вставь в наконечник, не скручивая, да обожми

насадить вилочный наконечникzxc753, 08 Июня 25, 12:45

а почему не кольцевой?

Лудить не надо, его обломает там где лужение кончается

Практика - критерий истины. Сделай, включи и потрогай. Будет греться, значит сечения мало.
Моя рекомендация проверена личным опытом.

Ага, лудить не надо, наконечник удобнее кольцевой, если провод греется, то сечение надо бы побольше. Спасибо, записал.

ZIL131,
Кабель 1,5 на 3 кило грется точно не будет.
Слабые места это сопряжения с вилкой и тэном, но там не потрогаешь особо.
Можно после эксплуатации разобрать все и посмотреть, если в каких местах потемнела изоляция, то тут был явный локальный перегрев

сопряжения с вилкойsvarnoy, 08 Июня 25, 18:38

тоже НШВИ обжать. я бы всё таки 2.5 поставил, хотя на сварочнике ( электрод, п.а самозащитка, тиг лифт (х.з что это)) у меня , кабель питания вообще 1 квадрат. (поменяю на 2.5)

НШВИ обжатьgxtkjdjl, 08 Июня 25, 18:51

А порекомендуй наборчик начинающего электрика на Али. Клещи там плюс клеммы всякие обжимные. А то я всё по старинке делаю, но хочется прикоснуться к прекрасному )

брал давно, что в заказах найду скину: это для плоских клемм, но там можно губки разны заказать и обжимать другие клеммы и наконечники, для ншви стрипер в мерлене брал, остальное не сохранилось в заказах.НШВИ

Добавлено через 7мин.:

А порекомендуй наборчик начинающего электрика на Алиsblack, 08 Июня 25, 19:38

да я кстати не электрик, ассистентом,иногда, халтурю, а так все знания с этого форума, пока тут не оказался паяльник со школы в руки не брал. но объясняли тут всё просто и доступно, например

авот в этой схеме

что такое 5vdc 12vdc GND/ куда они идут?gxtkjdjl, 21 Мая 19, 15:59

Не переживай, наши форумные схемотехники - любят из любой херне заумные загогулины рисовать.

5vdc 12vdc - это плюс 5 вольт, плюс 12 вольт.  GND - это не презерватив..  ))  Это - общий минусовой провод..

По русски, это -  два источника 5 и 12 вольт, минус у них общий..  куда идут - смотри по схеме..Zapal, 21 Мая 19, 16:09

gxtkjdjl, спасибо тебе, добрый человек. Буду изучать

я кстати не электрикgxtkjdjl, 08 Июня 25, 19:56

Я тоже, хоть с электричеством на ты и с паяльником дружу.

Добавлено через 2мин.:

Gnd - ground
5Vdc 5 volts of direct curent ))
Наконечников и всяких обжимных штук в моё время просто не было

Кабель 1,5 на 3 кило грется точно не будет.svarnoy, 08 Июня 25, 18:38

Будет, при длительной эксплуатации и от двух греется.
