Появилось у меня желание сделать автоматику под мои хотелки.Valery22, 02 Авг. 25, 20:26

Терморегулятор PID REX , его единого достаточно на всё, кроме вафли. Выставил темпер, он посредством твердотельного реле будет поддерживать в пределах +- 0,5. В случае аварии разорется, конечно если кричалку на нужные клемы прикрутить.

Valery22,
Неплохая задумка!
По моему веб проще чем вифи или блютуч, залез с браузера да посмотрел.
Есть готовые пид библиотеки, с этим проблем нет.
Двойное питание можно осуществить через ионистр с ключем на стабилитроне, это даст пару секунд при отключении питания, этого более чем достаточно для детектирования этого момента и записи всех текущих параметров а епрум, при следующей загрузке все данные подцепит оттуда.
Ну или 18650 с платой заряда от повербанка.
Еще можно электроклапан пар стравливать.

Есть готовые пид библиотеки, с этим проблем нет.svarnoy, 03 Авг. 25, 06:39

К сожалению, для медленных процессов готовых библиотек нет. (у меня есть)

По моему веб проще чем вифи или блютуч, залез с браузера да посмотрел.svarnoy, 03 Авг. 25, 06:39

Именно браузерный доступ? И само подключение через роутер, а не прямое?

Двойное питание можно осуществить через ионистр с ключем на стабилитроне, это даст пару секунд при отключении питания, этого более чем достаточно для детектирования этого момента и записи всех текущих параметров а епрум, при следующей загрузке все данные подцепит оттуда.svarnoy, 03 Авг. 25, 06:39

Вариант. Я думал от 18650 запитать, чтобы если пропало на несколько минут, можно было продолжить. Если ионистр, то еще часовую микросхему придется добавлять. В любом случае, очень желателен контроль напряжения в сети, или на выходе питания от сети. Второе проще, но займет аналоговый вход. (для ЕСП8266 это проблема)

Еще можно электроклапан пар стравливать.svarnoy, 03 Авг. 25, 06:39

Точно. Спасибо.

Добавлено через 11мин.:

Терморегуляторsergeycot-z, 03 Авг. 25, 03:09

Тут задумка не сидеть рядом, не ждать выключения. Я уже реализовывал подобную схему, но подарил вместе с автоклавом. В ней не было контроля напряжения в сети и утром, если были моргушки, было не понять: успело приготовиться, или нет.
В целом, совершенно другой уровень удобства. Ты всё приготовил, закатал, а дальше работа закончилась. Открыл, протер, поставил в рядок.

подключение через роутерValery22, 04 Авг. 25, 11:51

Роутер или точка доступа на телефоне

браузерный доступValery22, 04 Авг. 25, 11:51

В браузере вбил ip еспэхи и смотри что там.

ионистр, то еще часовую микросхемValery22, 04 Авг. 25, 11:51

Это если хочется, можно и без нее, сколько примерно прошло время можно узнать по температуре.
Если оно просто моргнуло, ну или пять минут, ни чего страшного для процесса не будет, ну упала температура на три гоадуса, продолжаем дальше работать и все.
А вот если на долго, то тут принимать решение о дальнейшей судьбе тушняка надо принимать самому, при включении выведет что она уже сделала.
Не вижу проблем с пинами, даже если отслеживать напряжение аккумулятора то нужен всего один анологовый пин.
Для клава у есп пинов с избытком, на светомузыку останется

или точка доступа на телефоне
svarnoy, 04 Авг. 25, 12:25

Так я еще не делал. Сегодня попробую.

Это если хочется, можно и без нее, сколько примерно прошло время можно узнать по температуре.svarnoy, 04 Авг. 25, 12:25

Память надо энергонезависимую и постоянно в неё писать, иначе контроль времени не получится.

Не вижу проблем с пинами, даже если отслеживать напряжение аккумулятора то нужен всего один анологовый пин.svarnoy, 04 Авг. 25, 12:25

Так он, как раз, один. Хотелось бы его использовать для измерения температуры. Любимый самогонщиками ДС18Б20 хоть и имеет диапазон применения до 125*С, производитель гарантирует точность 0.5*С только до 85*С.

Можно делитель подобрать, тогда питание будет как цифровой сигнал восприниматься, по принципу есть/нет.

Память надо энергонезависимую и постоянно в неё писать,Valery22, 04 Авг. 25, 16:49

Неужели на 8286 нет ээпрум?
Писать туда постоянно не обезательно, сделать детекцию питания, ионистр, писать только при отключении питания.
Замени ты на есп 32, куда веселее плата, кнопки будет шустрее обсчитывать

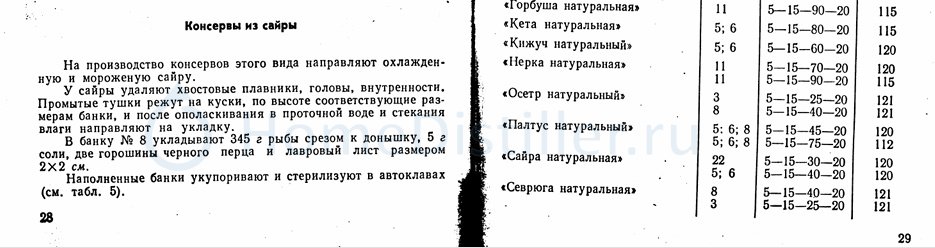

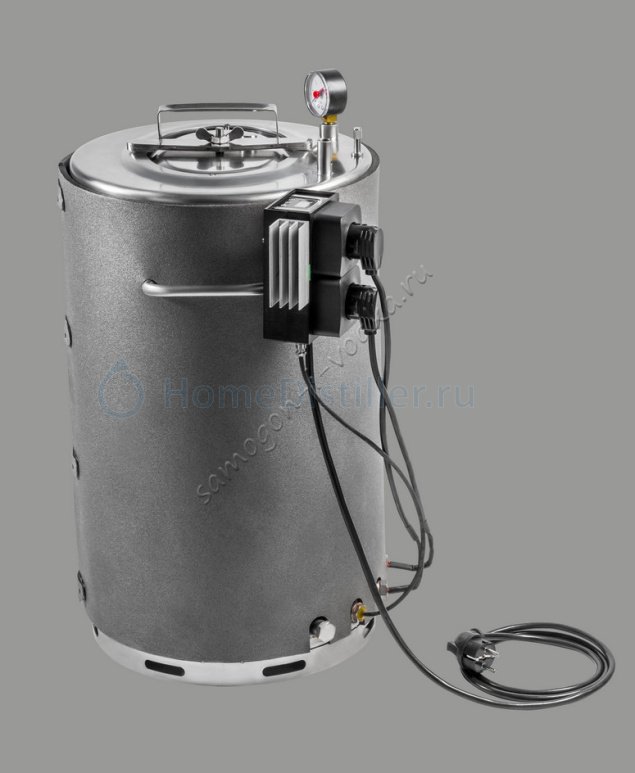

Приветствую. Сейчас впервые налил в автоклав воды и пробую функционал. Есть автоматика в ней с выносным термодатчиком. Вывел тенами автоматики на температуру 120 гр. На манометре на крышке автоклава давление 4 рисочки на черной шкале, то есть 0,8 бар. Такое соответствие (0,8 бар=120гр) может быть? Я понимаю, что может подсвистывать, но не настолько ведь? Думал датчик температуры или автоматика свистит. Выдернул датчик и быстренько вставил в дырку аналоговый термометр. Показывает тоже 120гр. Рабочее давление, как пишут в таблицах должно быть от 1 бар. У меня почемуто не дотягивает? Менять манометр давления? Выкручивается ли он? Или считать показания 0,8 cчитать 1 бар? Автоклав вней 23л старого образца.

vikktor,
Если термометры верные, то манометр выдает ошибку, можно поменять, можно принять давление 0,8 за 1, тут как нравится

svarnoy, А при давлении 0,8 бар может быть 120 градусов? И может это потому что банок никаких не было в автоклаве, а только 5 литров воды?

А при давлении 0,8 бар может быть 120 градусов?vikktor, 04 Авг. 25, 20:44

Нет не может, тут явные ошибки, либо термометров, либо манометра

Еще спрошу. Сувид кто-то делает, или он как появился так и пропал? Если делают, то стоит ли ставить доп датчик внизу, чтобы еще и сувид деалать?

Такое соответствие (0,8 бар=120гр) может быть?vikktor, 04 Авг. 25, 20:22

Обратное очень даже возможно, температура ниже, а давление выше, например если клав не продул или плохо продул. Давление ниже табличного, а температура выше ни как не возможно.

Кстати, я таки провел опыт который собирался. При продувке в течении 10 минут воздуха в клаве не остается вообще. При остывании на манометре абсолютный вакуум, в приделах его точности. Возможно достаточно и менее 10 минут, пока не проверял.

На фото нипель для термометра, самодельный, из штуцера для шланга "елочка" и кусочков силиконового шланга, подобрал подходящего диаметра. Неплохо получилось и удобно, можно вытащить что б не мешался. Касторового масла в аптеке купил бутылек(оно не высыхает) щуп в него макаю и вставляю, что б не прилипал к силикону. Двое суток клав с вакуумум стоял, без потерь.

При продувке в течении 10 минут воздуха в клаве не остается вообще._Stepa, 05 Авг. 25, 00:37

Зависит от мощности нагрева при продувке. На малой мощности 10 минут может быть недостаточно. Я разгоняю на индукции 2квт, перед закипанием скидываю до 600Вт, после прогрева крышки автоклава снова 2кВт. Тогда 10 мин хватает. Клав 20л., 15 банок по 0,5л.

Зависит от мощности нагрева при продувке. На малой мощности 10 минут может быть недостаточно.okun, 05 Авг. 25, 02:55

Еще и от количества продукта очень зависит, пока банки не прогреются снаружи, темпер не растет, клапан не закрывается. С восьмью банками 10- 12 минут шипит, а с восемнадцатью и минут двадцать может в режим входить.

Сувид кто-то делает,Valery22, 05 Авг. 25, 00:02

Если будешь делать датчик под сувид, то делай вызод под моторчик.
Клавы узкие и высокие, нужно перемешивать воду.

Задал вопрос в интернете о возможности соответствия температуры пара в 120 гр при давлении пара 0,8 бар. Искусственный интиллект пишет- "Да, возможно. При давлении 0.8 бар температура, при которой вода закипает, будет ниже 100°C, но при нагревании пара, его температура может достигать 120°C и выше". Не понятно)) Я собрался уже идти в магазин за новым манометром. А как их проверяют и возможно ли их калибровать? Манометр TIM? И еще не понятно. У манометра на шкале от 0 до 1 -четыре рисочки деления, а от 1 и до 2- пять рисочек деления и т,д уже по 5 рисочек. Это как понимать?

При давлении 0.8 бар температура, при которой вода закипает, будет ниже 100°C, но при нагревании пара, его температура может достигать 120°C и выше. Не понятно))vikktor, 05 Авг. 25, 11:55

Искусственный интелект пургу гонит постоянно, не слушай его. Вообще он(ИИ) даже не понял про какое давление речь, он тебе про 0,8 абсолютного говорит, а у тебя на манометре 1,8 абсолютного. Ну и вообще, он тебе про перегретый пар, перегретый пар бывает, но в закрытом клаве перегретый пар давление создаст, ни как иначе.

У манометра на шкале от 0 до 1 -четыре рисочки деления, а от 1 и до 2- пять рисочек деления и т,д уже по 5 рисочек. Это как понимать?vikktor, 05 Авг. 25, 11:55

Да так и понимать, около нуля большая погрешность, поэтому первая рисочка от нуля у тебя не 0,2, а сразу 0,4. Вот на моем манометре, на воде у меня стоит, первая рисочка хоть и есть, но она с нулем практически сливается, а на твоем вообще их разделять не стали. Картинку увеличь, там видно.

Ну и вообще, в комплекта с клавом манометры идут гавно, за косарь-полтора тебе в комплект манометр не положат.

У меня так. Это нормально или сифонит или врет что то? Температура фактическая даже 121 градус) У меня в баке только воды 5л. Может с банками внутри давление будет больше?

но в закрытом клаве перегретый пар давление создаст, ни как иначе._Stepa, 05 Авг. 25, 12:24

Нет. В клаве пар может быть только насыщенным. Перегретый можно получить только после испарения всей жидкости.

Это нормально или сифонит или врет что то?vikktor, 05 Авг. 25, 12:37

Что то врет, раз термометр проверял другим, то скорее всего манометр. Хотя и два термометра могут врать. Но сифонит-не сифонит вообще не причем. Даже если сифонит, если сифонит так что давление падает, то и температура упадет. А если температура не падает, то и давление не упадет, как бы ни сифонило.
