Технология ректификации

AlexB, полный набор граблей )))
я понимаю что по сути лепилось из того что было, но по факту сам видишь что получилось.
провальные тарелки - не боятся засоров,
достаточно предподогрева бражки в дефлегматоре самой колонны, при условии наличия конденсатора после него,
обязательно после предподогрева бражки должен стоять сепаратор углекислого газа совместишь с отстойником, не понадобится никакая буферная ёмкость.
газы из сепаратора тоже надо отправлять в холодильник с отстойником, чтобы не терять спирт(очень вонючий).

отвод барды нужно осуществлять с отметки выше тэновAlexB, 08 Апр. 21, 19:56

, на 5 минут минимум -
единственно правильная мысль, какие бы тут картинки не рисовали.

Нехер барду на тэны лить
Нет таких схем в проме.
Эмпирическая выгода от короткого контакта браги с паром уничтожаетсЯ, идет прямое кипячение дрожжевого остатка с вылетом кислот и эфирки
Острый пар в верх бардоотводчика, и все
Дебильная иллюзия , что не нужно воду в нпг подавать, типа, эта блевотина из белков, кислот и другого дерьма справится.

полный набор граблей )))mekkaod, 08 Апр. 21, 22:10

Искренне разделяю твой сарказм, ты не поверишь, если узнаешь какими эпитетами я сам себя награждал - супруга убегала сразу наверх, чтобы не слышать мои маты в котельной

провальные тарелки - не боятся засоровmekkaod, 08 Апр. 21, 22:10

про это я читал. Также читал, что они работают только в очень узком диапазоне мощностей. Ты свои считал? Или делал по наитию? Наведи пожалуйста, где почитать. Буду благодарен за любые советы/наводки...

достаточно предподогрева бражки в дефлегматоре самой колонны, при условии наличия конденсатора после него,
обязательно после предподогрева бражки должен стоять сепаратор углекислого газа совместишь с отстойником, не понадобится никакая буферная ёмкость.
газы из сепаратора тоже надо отправлять в холодильник с отстойником, чтобы не терять спирт(очень вонючий)mekkaod, 08 Апр. 21, 22:10

Это всё обязательно обдумаю, большое спасибо.

Нехер барду на тэны лить
Нет таких схем в проме.
Эмпирическая выгода от короткого контакта браги с паром уничтожаетсЯ, идет прямое кипячение дрожжевого остатка с вылетом кислот и эфиркиalexeyT, 08 Апр. 21, 22:42

Это более, чем понятно. Стационарная НБК, внизу неё - УПО: пар приходит сбоку от НПГ или куба с достаточным для перегонки всей бражки объёмом чистой воды, сток барды прямо в бардооотводчик, а оттуда в канализацию. Барда охлаждается в змеевике бардоотводчика подаваемой наверх насосом бражкой. Следующий пассаж непонятен:

Острый пар в верх бардоотводчика, и всеalexeyT, 08 Апр. 21, 22:42

Что ты имел в виду? Не то ли, что я описал выше?

Нехер барду на тэны лить
Нет таких схем в проме.
Эмпирическая выгода от короткого контакта браги с паром уничтожаетсЯ, идет прямое кипячение дрожжевого остатка с вылетом кислот и эфирки
Острый пар в верх бардоотводчика, и все
Дебильная иллюзия , что не нужно воду в нпг подавать, типа, эта блевотина из белков, кислот и другого дерьма справитalexeyT, 08 Апр. 21, 22:42

тем кто вдруг безоговорочно верит Лёше предлагаю прочитать этот огрызок файла:

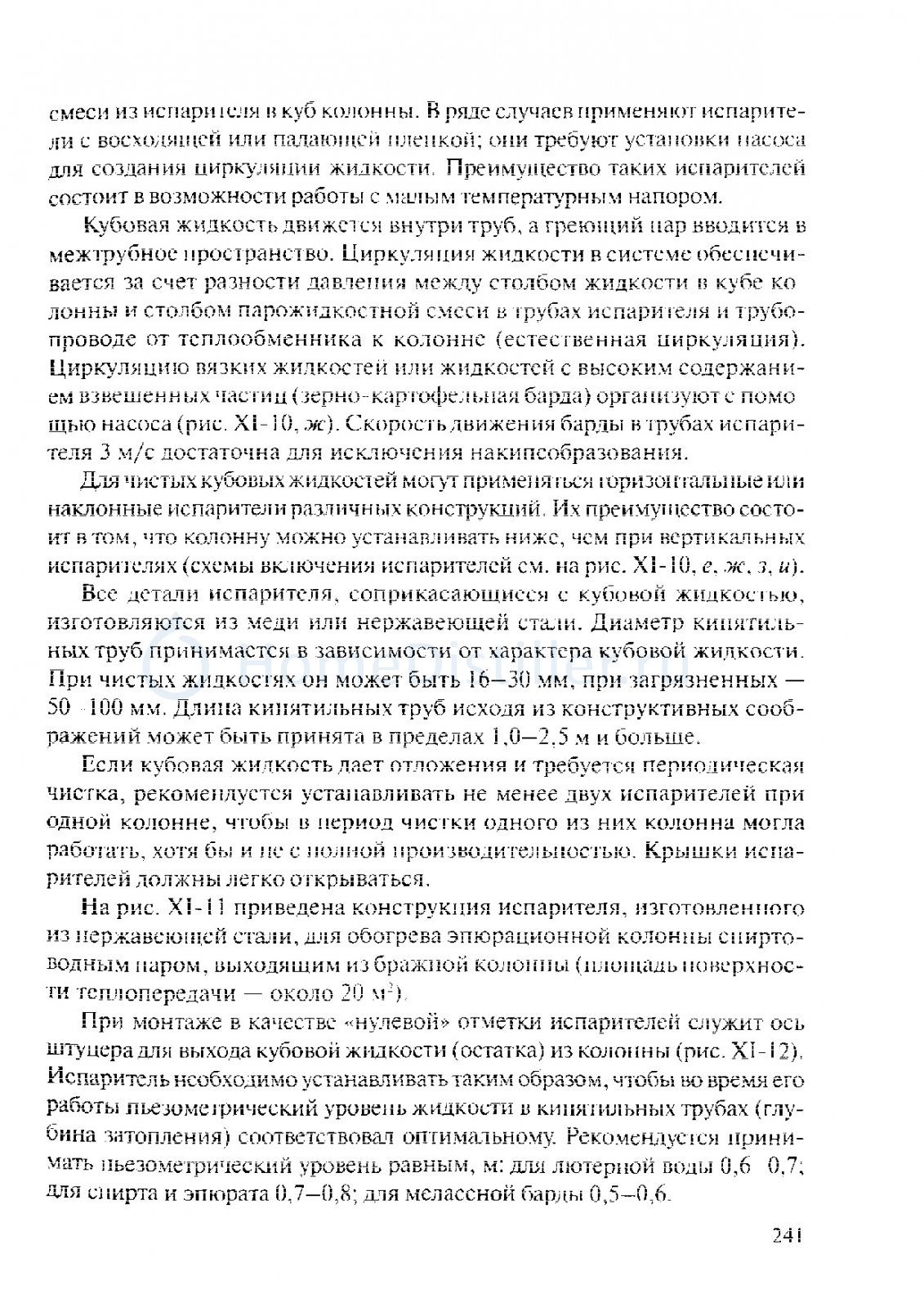

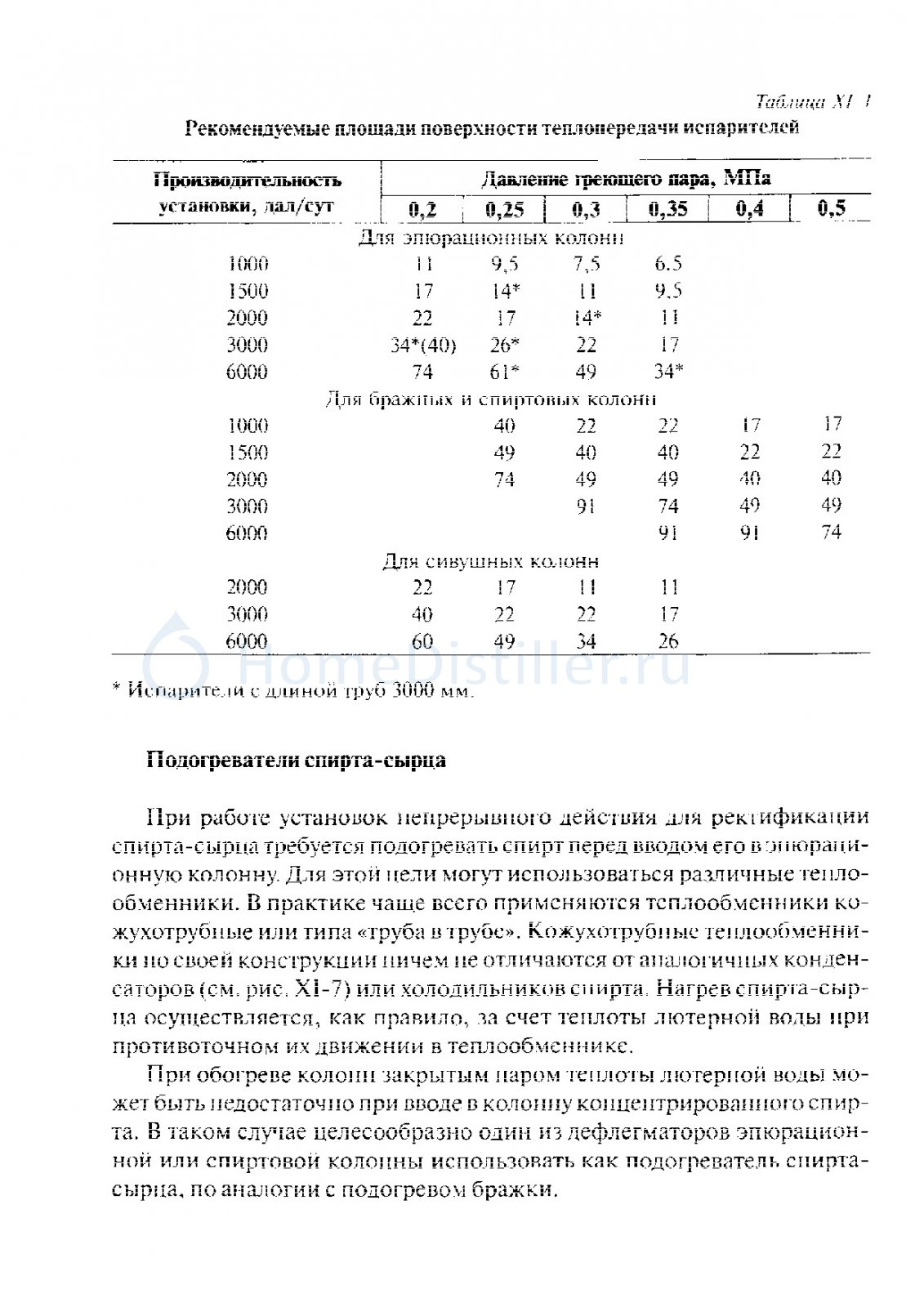

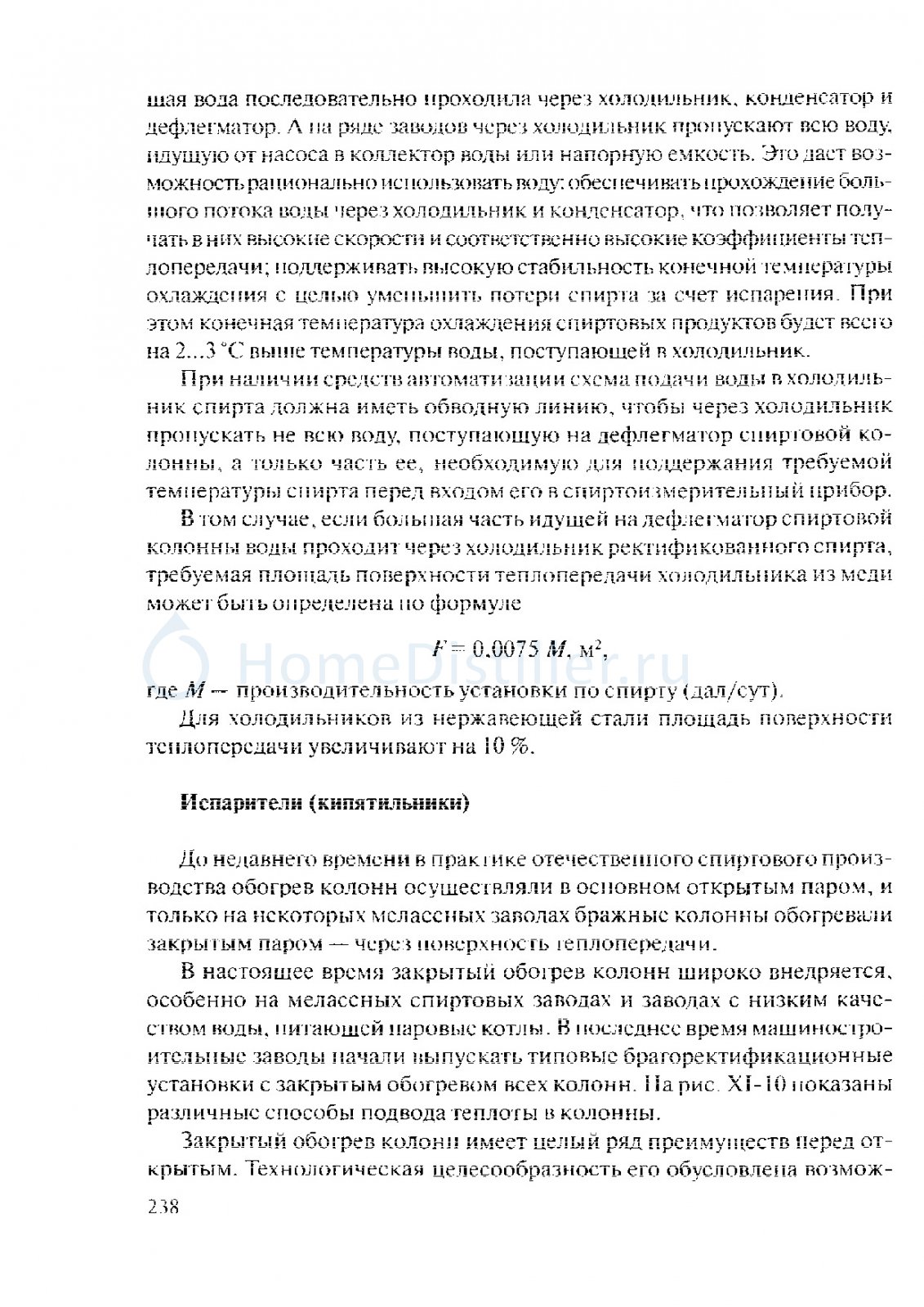

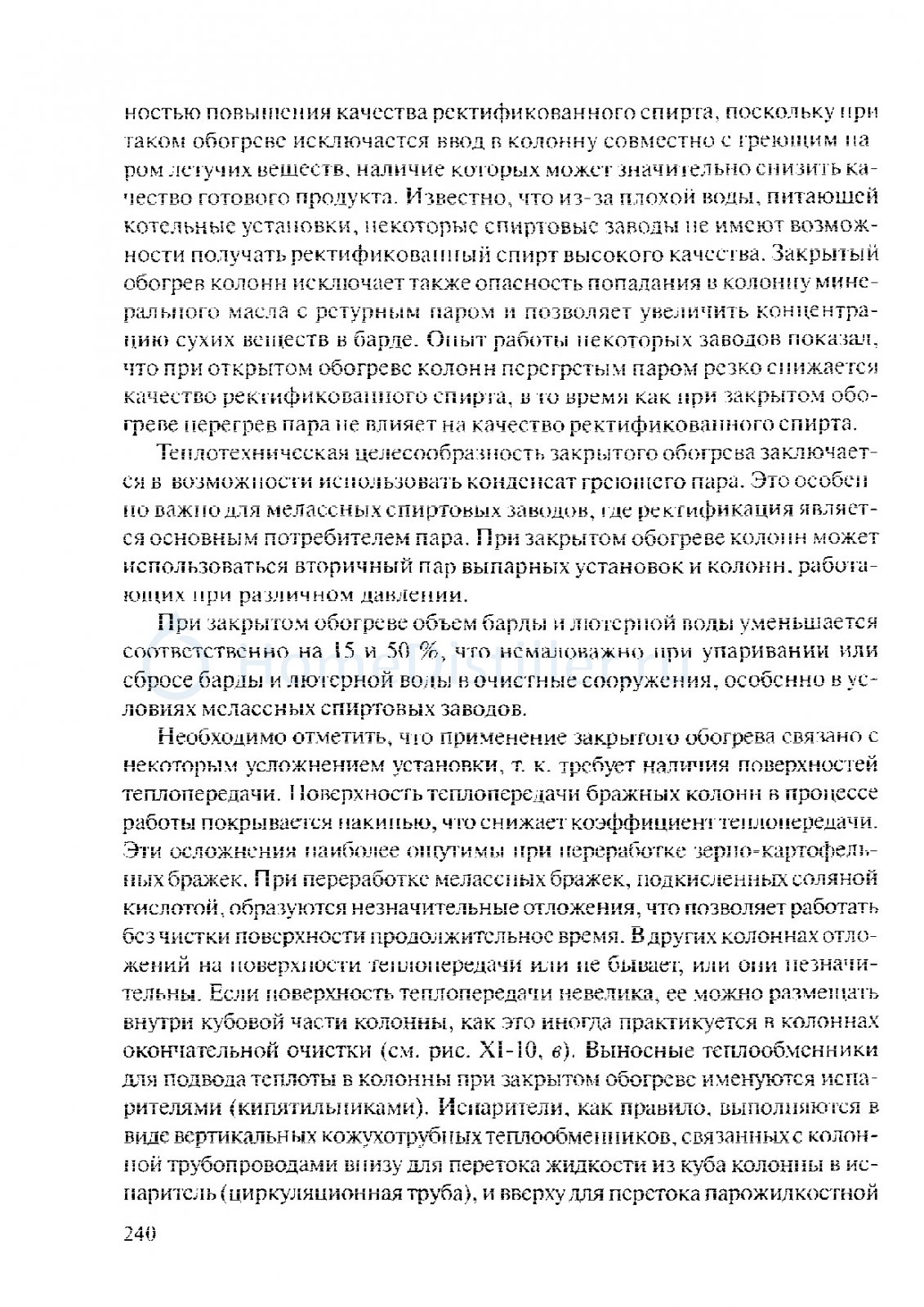

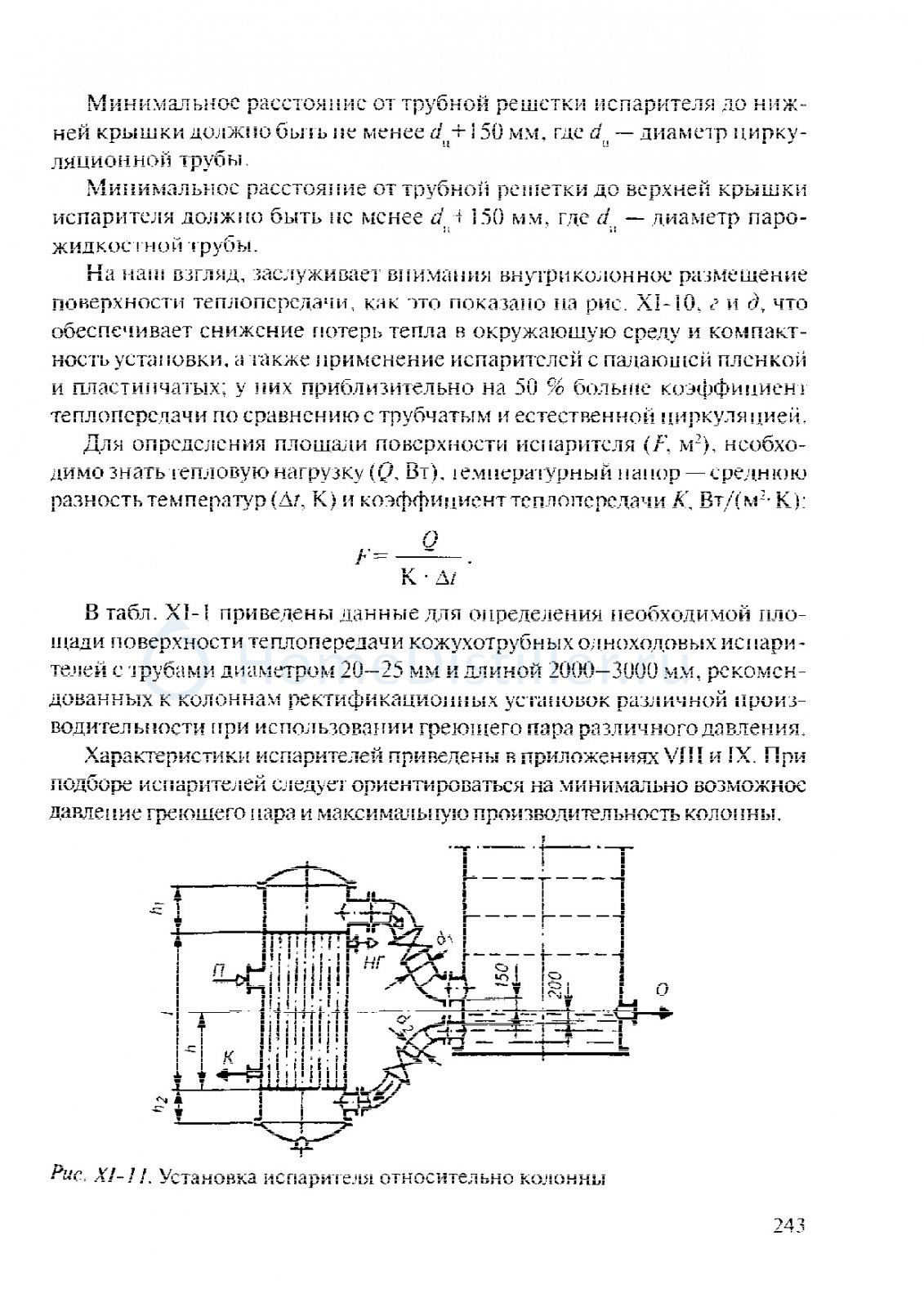

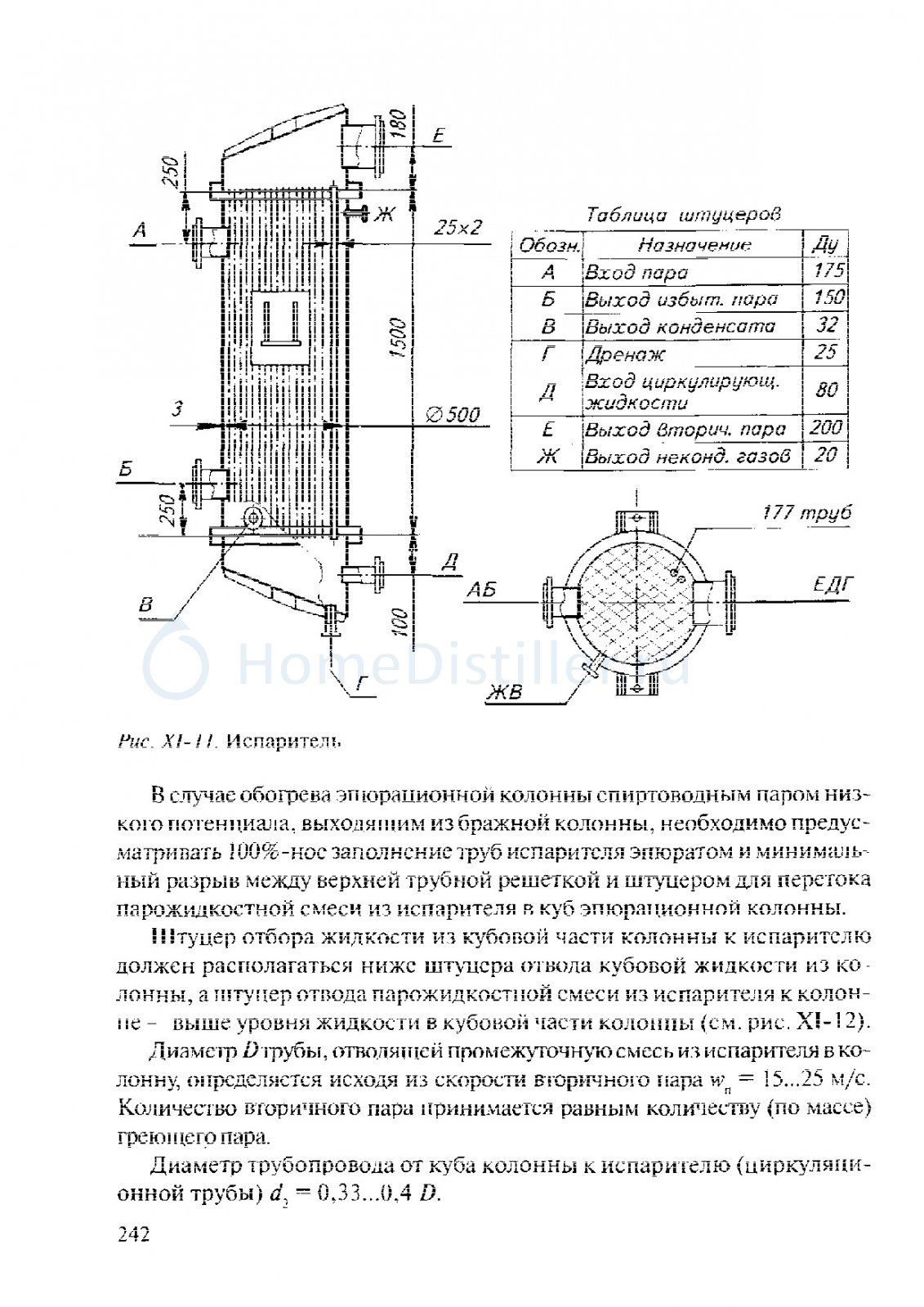

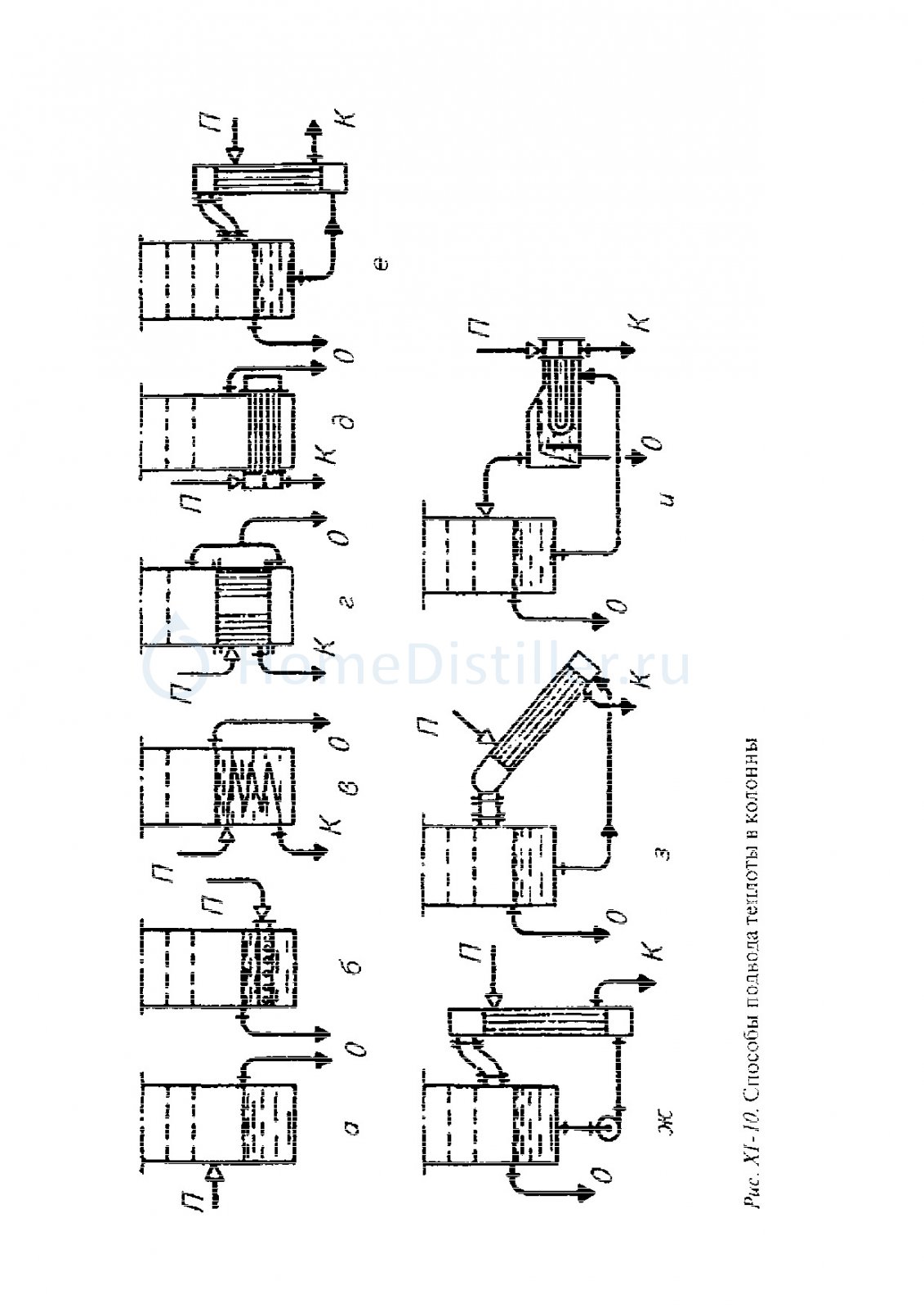

кипятильники.pdf
обратите внимание на "целый ряд преимуществ" свойственных обогреву закрытым паром, и отсутствие недостатков.
тем у кого долбанные айфоны:

AlexB, посчитать соотношение площади сечения трубы и отверстий в провальной тарелке ведь очень просто.
25% у меня не пошло. 30-33% самое оно.(Особо не отличаются). Расстояние между тарелками -5мм от их диаметра
И еще- ты чудом умудрился превратить в минусы то,что на самом деле плюсы. Это про подготовку и промывку НБК.
Так же греть брагу бардой-это кощунство и требует лишних шлангов да поебени всякой. Небольшой недогрев абсолютно ниочем,когда достаточно тарелок. Если барду надобно охладить,наилучший вариант направить в тройник слива воду из доохладителя в конденсаторе. Там(в конденсаторе)ее много не надо. В кубе я уже кипятил барду,это были пробные полеты,чтобы понять и быть на готове использовать кипятильник(тоже не обошлось без ошибок,только иного рода- изначально слишком все усложнил чтобы куб не заполнялся под завязку). Кипятильник ещё на стадии сборки(сварщик сачкует-его на какую то общественно бесполезную учёбу отправили)) )
Вот,сепаратор я пока не использую- не могу придумать достаточно лёгкую и небольшого размера конструкцию. Чтобы оборудование собрать,потом убрать без лишних телоподвижений

француз, я так сделал

Схему сохранил. Сепаратор будет между царгами разделенной трубы. И ему придется противостоять давлению в укрепляющей царге.
Надо будет смотреть на месте, сколько высоты останется над тарелкой питания. Пока труба стоит на кубе и для сепаратора всего~18см, нет смысла за ранее мастерить,один перец- этого мало и пока он не нужен. Пердежь вся выходит через тса конденсатора

1.

тем кто вдруг безоговорочно верит Лёше предлагаю прочитать этот огрызок файла:mekkaod, 08 Апр. 21, 23:43

Тоже - ОЧЕНЬ рекомендую! Всем !
ни на одной из картинок не найдете схемы "барда - на тэн"
а закрытый нагрев - через ПОВЕРХНОСТЬ, т.е. типа ПВК или КТ-теплообменник (ессно, с повышенным давлением и Т в рубашке)с принудительной прокачкой
Мало того - даже при закрытом , мелассные бражки рекомендуют подкислять соляной кислотой, для снижения налета.
я с полгода игрался по всякому... даже моторчик ставил, дозированно возвращая барду в куб.
после 10-12 часов на тэны без слез не взглянешь.
Бросил я это дело.
с водой , ессно, допзатраты, но совсем не критичные, т.к. 70% кипятка возвращается с ЭК и НРК
К примеру, для ф50 УНБК потребно 2 л/час. почти полтора литра - это вторичка. чистая, мягкая, кипяченая уже
ПыСы. не знаю, что там с зерновыми. не пробовал. Возможно, изза повышенного содержания кислОт осадка меньше.
но на сахаре - это ПЦ...
2.И еще. предподогрев через деф - работает ТОЛЬКО при невысокой спиртуозности продукта
нагревать на УНБК, ЭК или НРК - гиблое дело, более 72-75*с не получить
а по браге скока надо?
ага, не менее 85-90*с

Добавлено через 19мин.:

то ли, что я описал вышеAlexB, 08 Апр. 21, 23:30

только у меня нету бардоотводчика, насосиком выкачиваю и давлю в теплообменник с брагой(которая после дефа предподогрета)

У меня предподогрев браги через проходной деф, 3 метра трубки 8мм. Прекрасно все работает, брага осветленная. Нбк тарельчатая, укреплялка насадочная, к колонне часами не подхожу. С сепаратором не сложилось, давлением пары выдавливало. Первичные головы через тса охладителя капают. Охладитель кожухотрубный, слабоват, поэтому капель из тса.

Shurik 71, прекрасно - это скока? В цифрах...Т*с
пример.
в укрепляющей НБК наверху УСЛОВНО чистый спирт, Т=78.3*с
соответственно, нагреть ВЫШЕ - невозможно.
на практике - на 2-3 *с ниже
Имеем 75*с бражку 10%.
у которой Ткип = 92.6*с
разница = 17.6*с, или на 22л подачи = 430 ватт
т.е. на моей железяке из 3000 вт 14% мощи уйдет на догрев до кипения.
если вообще НЕ нагревать, то это выйдет 1760 ватт...

alexeyT, а какие цифры нужны? Укрепление 96,2-96,3. Можно и чуть выше, но потери спирта с бардой начинаются. Внедрил буфер в систему, объем 2л. После окончания подачи браги добираю около литра типа оборотки, которую в следующий перегон заливаю сразу в буфер. После перегона с буфера сливаю остатки жидкости, которая после отстоя расслаивается. Масло сверху, сивуха.
Не претендую на идеальность конструкции, но мне так нравится, что менять ничего не буду. Самый большой недостаток, высота, но меня не напрягает. 250л браги за день успеваю перегнать.

а какие цифры нужны?Shurik 71, 09 Апр. 21, 06:23

Т браги, мощность, подача

не найдете схемы "барда - на тэн"alexeyT, 09 Апр. 21, 05:25

Ну да...тэнов то нет, котел на мазуте..
А вот на теплообменник льется барда..

Maik2407, Т на поверхности закрытой схемы =115-117*с
А на ТЭНе?
400*с ? Невелика разница, пРавда?
Для белка - самое ОНО!

alexeyT, темп браги не знаю, она течёт по трубке дефа как охладитель, мощность 3,9-4 кВт.ч. Подача 20л.ч

мощность 3,9-4 кВт.ч.Shurik 71, 09 Апр. 21, 06:50

изза недогрева лишние полкило...
труба ф63? высота - за 3 метра вылезла?

alexeyT, точно, все так и есть. Недогрев присутствует, но нбк 22 тарелки справляется.

бк 22 тарелки справляется.Shurik 71, 09 Апр. 21, 07:02

это понятно...
тебе с ФТ можно и на муке пробовать... или на зерне с фильтрацией.
а мне с СПН внизу - только сахар

alexeyT, с тем расчётом и делалось. Но застрял на сахаре. С нынешней ценой может опять на зерно уйдём.

на поверхности закрытой схемы =115-117*сalexeyT, 09 Апр. 21, 06:45

Да я ж не спорю, просто про принцип.. барда кипятится..
А белку то и 80хватит ..
