Бражная колонна Малютка

Спасибо автору за простую и надежную конструкцию. Начал не спеша собирать.
Первой проблемой было отсутствие в городе нужных фитингов. В одном из магазинов купил последнии. Были рады и я и продавцы, они у них 6 лет лежали в продаже, последнии с витрины срезали и сказали, что больше завозить не будут.
Вторая мои кривые руки. Трубу на змеевик нашел только 12мм и при завивке ее в спираль она в сечение стала немного овальной, но это мелочи, а вот при изгибе на 90 градусов дала огромный радиус и достаточно сильный перегиб. Гнул без песка... Потом не хватило сил загнуть ее с небольшим диаметром витков...

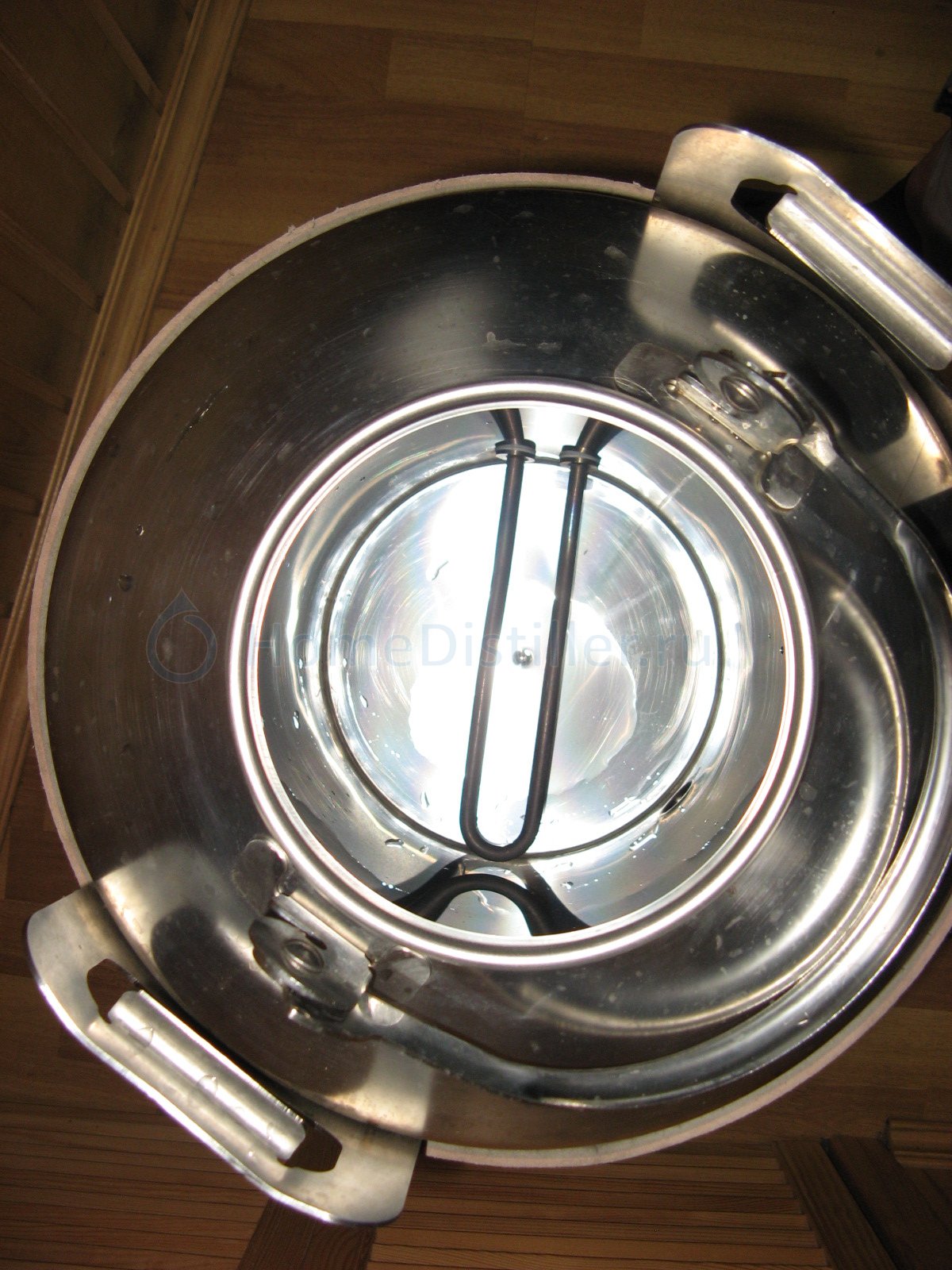

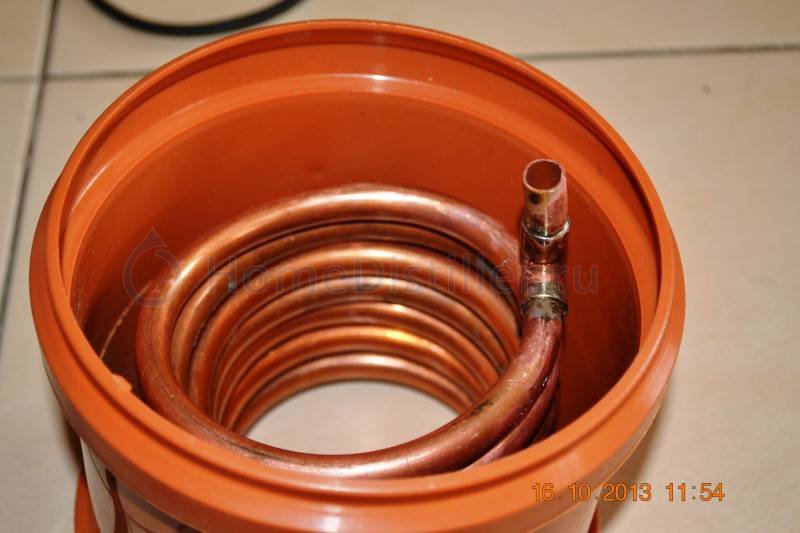

Как вышел из положения. Муфту с крышками купил на 160 мм. Все прекрасно стало влезать ну и бойлер получился немного с бОльшим количеством воды.

http://files.homedistiller.ru/93362.jpg

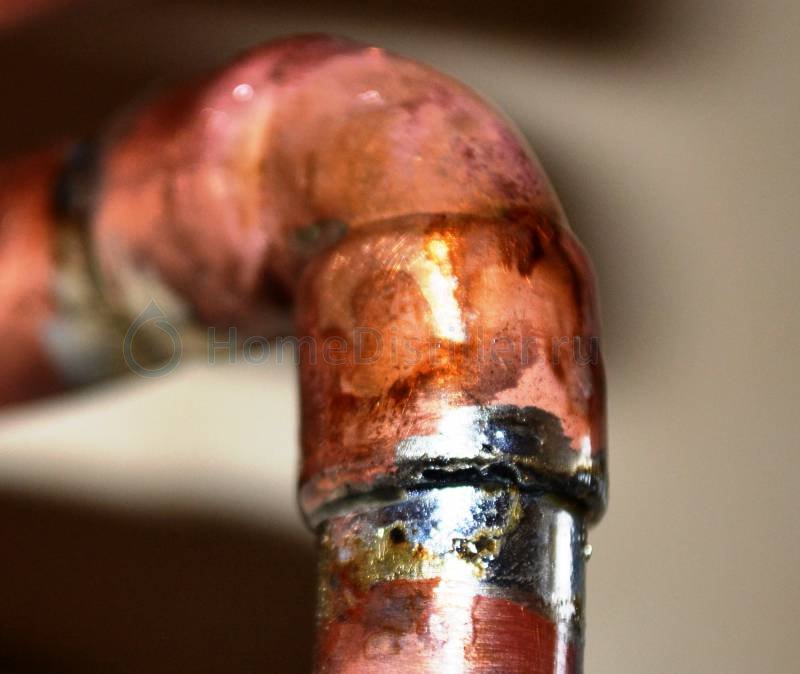

По второму отрезал, зачистил шкуркой, обработал паяльной кислотой, и припаял к медным уголкам. Если буду собирать следующую, то только на пайке. Никаких трудностей не возникло. Фитинги в наличие и в разы дешевле латунных. Конечно получилось по внешнему виду немного не эстетично, но для первого раза нормально. Главное - дешево, быстро и при подаче давления до 6 атм в змеевик, выбивало палец с другого конца трубы, соединение держит намертво.

http://files.homedistiller.ru/93363.jpg

Осталось дождаться прихода 2-х цифровых термометров, с Китая, по 3,5 доллара с доставкой и можно будет запускать. Главное для сборки есть уже абсолютно все, начиная от нержавеющего бака и кончая банкой сухопарника.

По второму отрезал, зачистил шкуркой, обработал паяльной кислотой, и припаял к медным уголкамAlexis_74, 16 Окт. 13, 13:35

Главное что бы олово было без свинца.

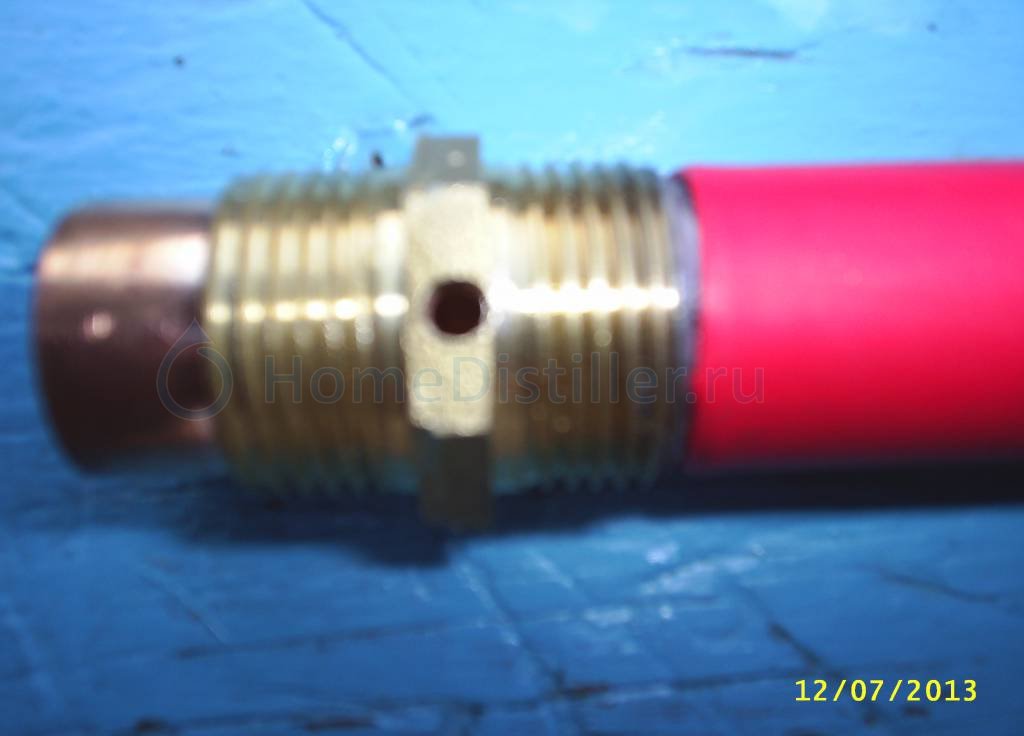

 Количество Малюточников бы в разы увеличилось если бы не было такого "противного" составляющего,как  соединение на 20/ 22 в разных текстах он по разному звучит. Не заморачиваясь на это сложное соединение, можно совершенно спокойно купить ниппеля ( бочонки) на 3/4 по 30-40 руб. за штуку, спокойно у токаря проточить на 22 мм. А уж токарь в каждой станице и хуторе есть. Цена вопроса ещё 100 руб. Это за 3 штуки.
Только что мы делаем , на 22 трубу насаживаем  расточенные ниппеля, примеряем по длине фановой трубы, делаем разметку, затем  припаеваем один ниппель, ставим термоусадку, припаиваем второй ниппель, понятно снаружи и собираем конструкцию.
Разницы ни никакой сверху будет гайка или  снизу.
Если кто не понял , через пару дней выложу фотки. Завтра постараюсь купить ниппеля, расточу их у токаря и сделаю фото отчёт.
 Это меня пост Alexis_74 натолкнул, хотя я перед этим одно соединение заменял на ниппель расточенный, для удешевления конструкции

дело к финишу
брага отыграла
15 литров отлил на Малыша, завтра отвезу
9 л перегнал на нерже, 2.6 л 45%
9 л гонятся на меди
11л одним перегоном на меди, головы отобрал, тело пошло....

Я с тебя афигиваю ты скоко образцов собираешся отправлять???

yuriy0227, 4, как и говорили....
заодно табличку пополним, медь-нержа и прямой перегон.
зря?

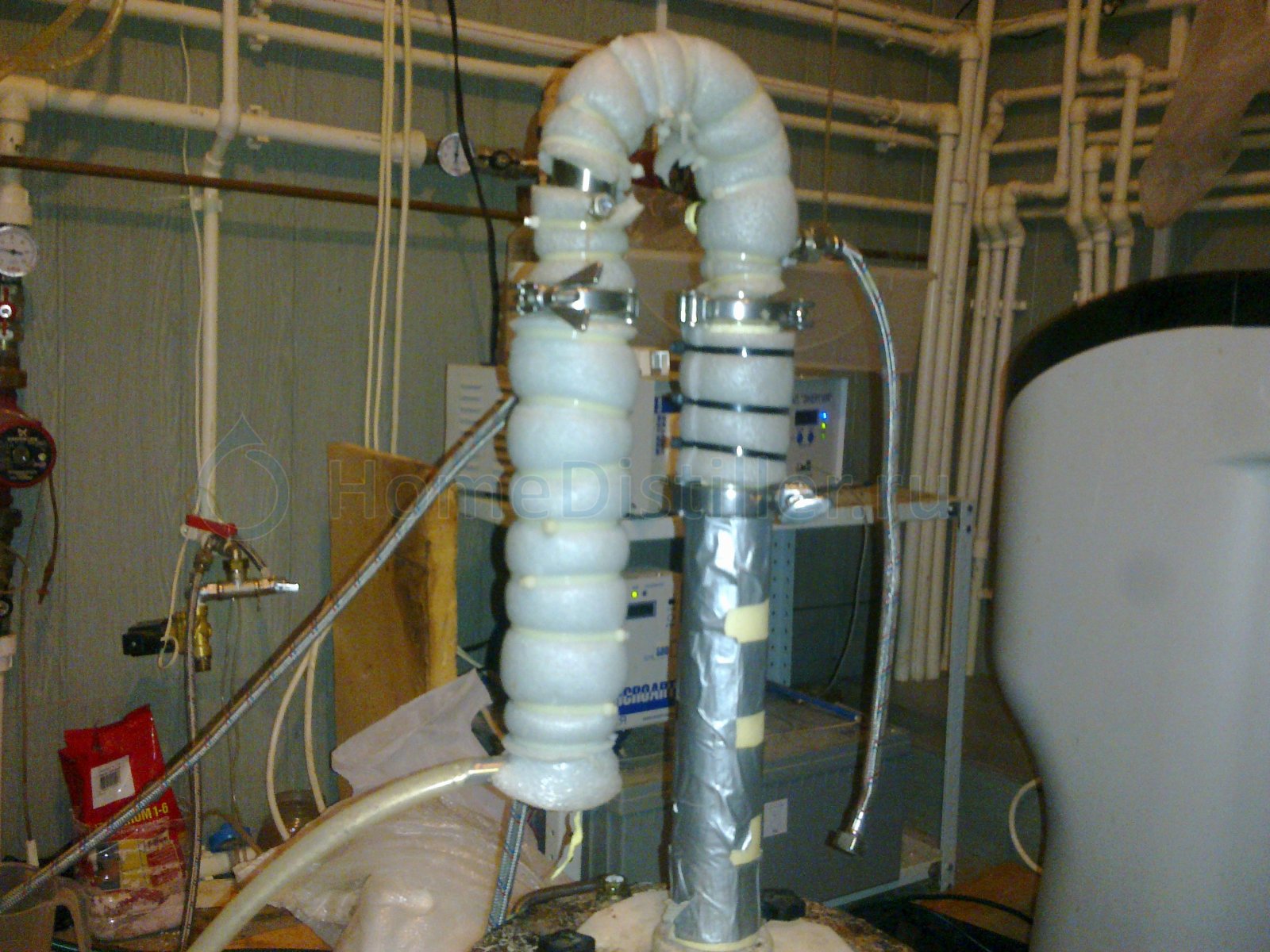

это одним перегоном. на меди с насадочной частью

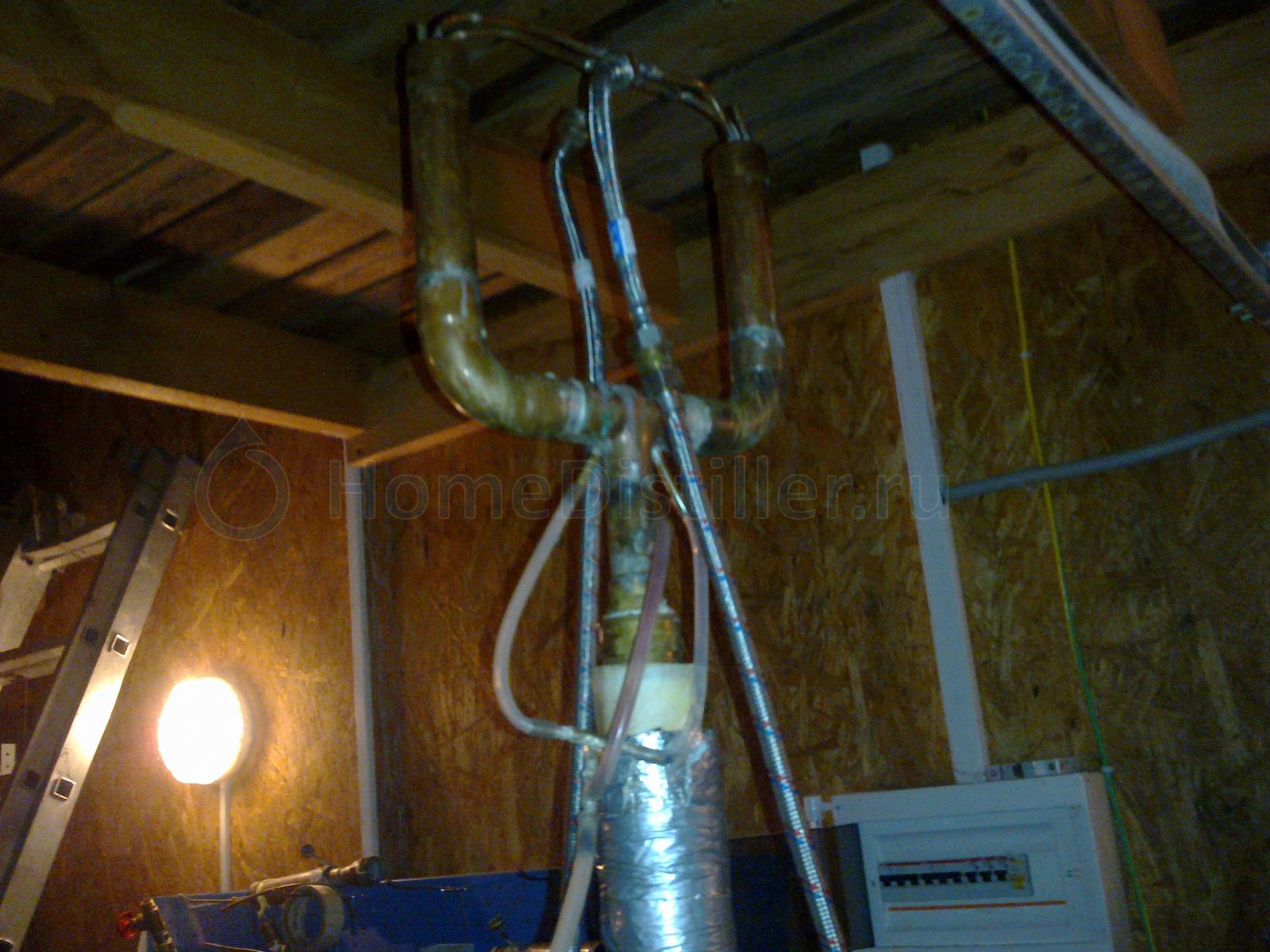

это медь, первый пергон

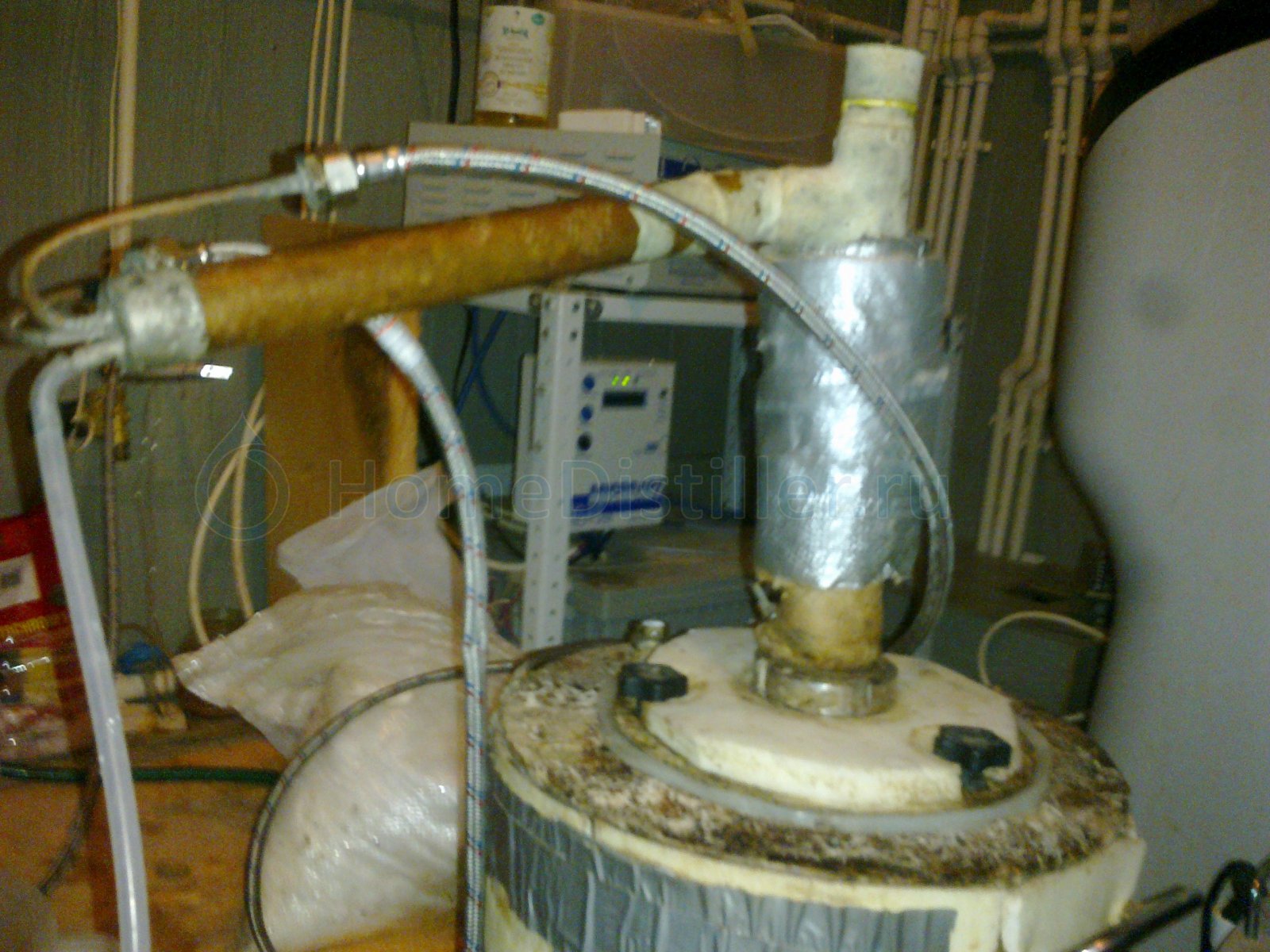

это нержа, прямой перегон

это - итоги.
15 л бражки- Юрию. 2 банки с СС, 1 литр готового (одним перегоном)

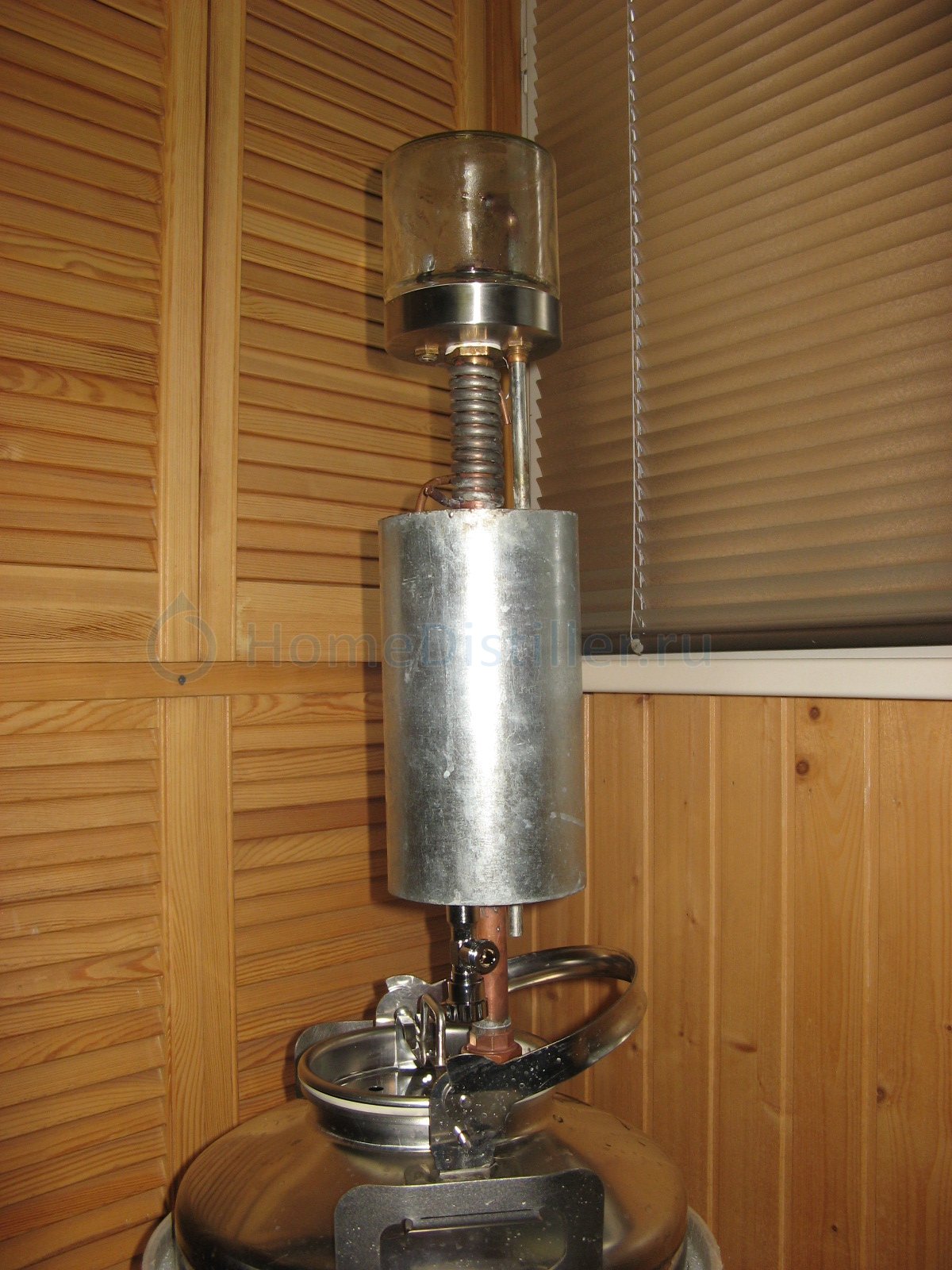

Юрий, из Москвы, прислал мне фотографии Малютки в его исполнении. Аппарат изготовлен добротно и находится в рабочем состоянии. В ближайшее время на нём будет сделана перегонка бражки, для тестирования образца в Питерской химлаборатории.

Тааак брагу Алексей привёз завтра с утра помолясь начнём!

yuriy0227, а мы - вечерком продолжим!

yuriy0227, а мы - вечерком продолжим!
alexeyT, 17 Окт. 13, 23:30

Что то затянулся вечерок. С нетерпением ждём"с результатов анализов.

подготовка к отправке

Здравствуйте, товарищи самогонщики!

Вступление: как творческого технаря, меня с детства привлекал процесс самогоноварения. И вот, наконец, пришёл к мысли о постройке собственного аппарата. Начал изучение вопроса, вышел на этот замечательный форум и, вскоре, на данную ветку, где и осел Узнал много нового и интересного, за что сразу хочу сказать большое спасибо всем участникам форума! В самогоноварении меня привлекает всё, от "А" до "Я": постройка аппарата, то как он работает, выглядит, решать различные интересные задачи(для пессимистов - проблемы) в процессе, конечно же сам продукт и огромное поле для экспериментов!

Ближе к делу: хочу собрать БКМ. Признаюсь честно, прочитал пока только половину ветки, поэтому, сильно не пинайте если спрошу что-то, что уже было. Изучение ветки не заброшено, просто в разрезе остальных дел идёт не так быстро как хотелось бы.

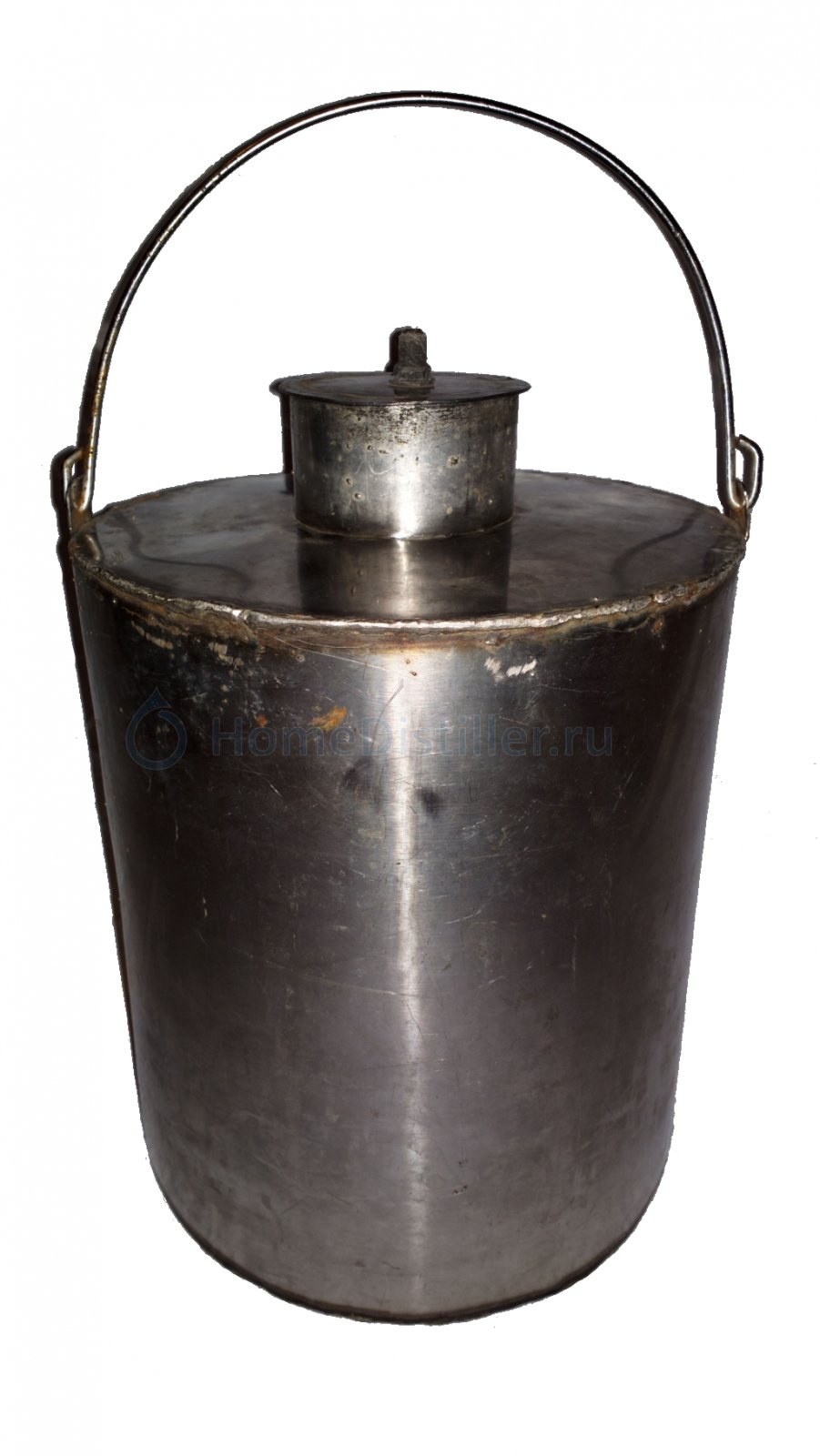

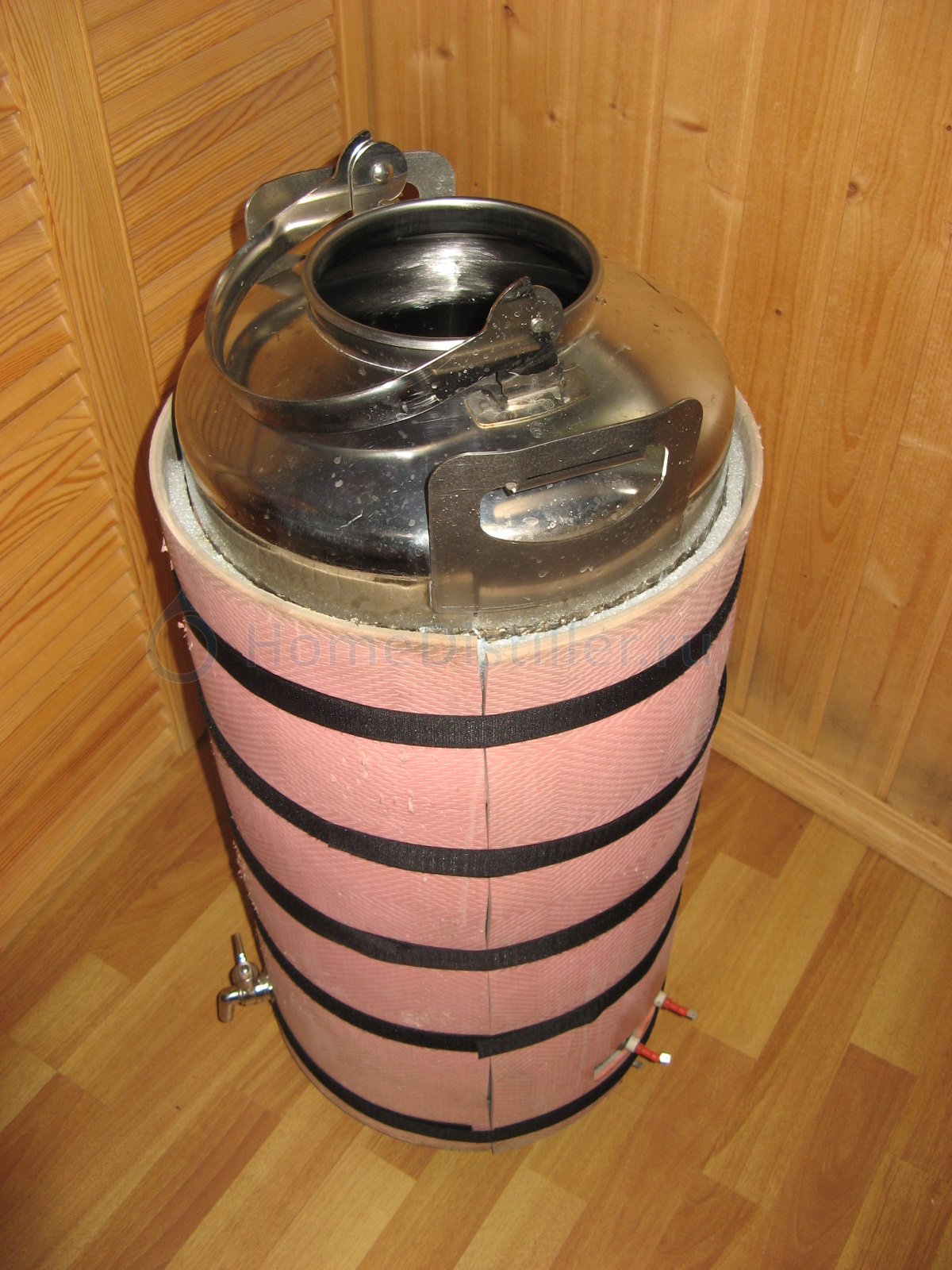

По делу: на барахолке, за 1500р., прикупил куб из достаточно толстой нержавейки. Влезает в него около 24л(до самого верха горла).

Сейчас буду решать задачу по герметизации крышки. Точнее, в теории задача уже решена, подбираются материалы.
Есть пара вопросов:
1. Хочу купить стеклянную бутыль для браги, но из за отсутствия практического опыта не знаю какую выбрать. Либо низкую и широкую, округлой формы, либо высокую узкую, цилиндрической формы. Второй вариант для меня является предпочтительным из за более эффективного использования свободного пространства в помещении, плюс, как мне кажется, снимать брагу с осадка будет удобней. Что на этот счёт скажут практики?

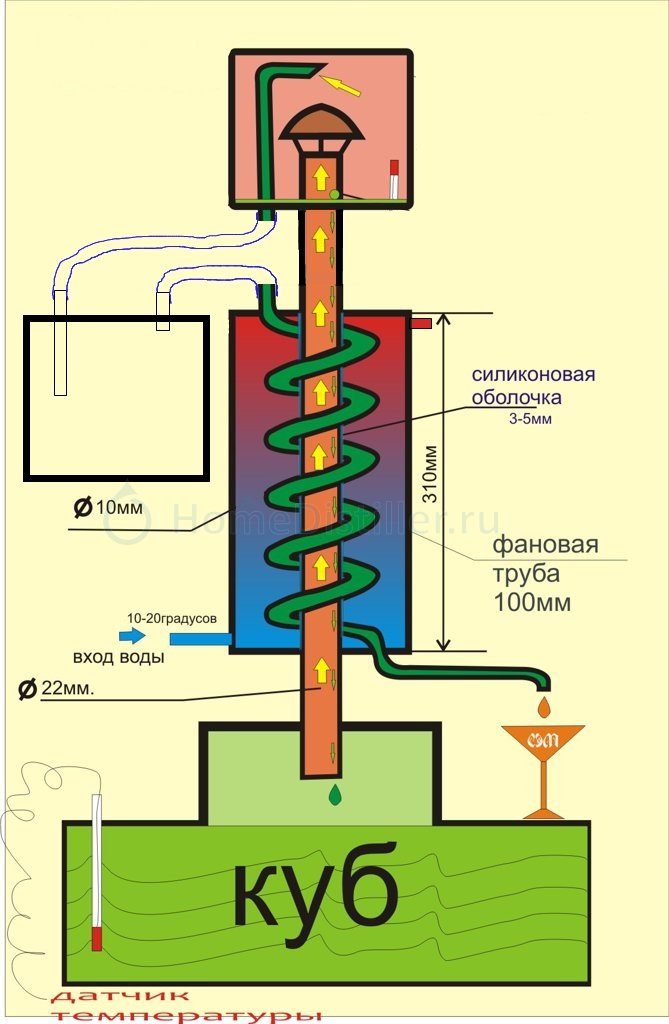

2. У кого какие мысли по поводу внесения следующего изменения в оригинальную конструкцию БКМ:

т.е. добавить ещё один сухопарник. Первый прогон делать без него, соединив силиконовым патрубком выход из основного сухопарника со змеевиком - оригинальная конструкция БКМ, а вот при втором перегоне, по мере надобности, подключать дополнительный сухопарник, основная цель и задача которого будет даже не в улучшении степени очистки продукта, а в том, чтобы он выступил в роли контейнера для закладки в него разных разностей с целью придания напитку вкусоароматического оттенка закладки. Про закладку сухофруктов при второй перегонке непосредственно в куб, как пишет автор БКМ, читал. Эффект будет явно разный. Хочется услышать мысли практиков

Заранее спасибо всем откликнувшимся!

Юрцефан, пластик пищевой. со стеклом не связывайся
УДАЧИ, земляк!

1. Хочу купить стеклянную бутыль для браги, но из за отсутствия практического опыта не знаю какую выбрать.Юрцефан, 21 Окт. 13, 17:04

бери обычный пластиковый бидон для воды на 25л с завинч.широкой крышкой -под брагу

т.е. добавить ещё один сухопарникЮрцефан, 21 Окт. 13, 17:04

думаю, лишним не будет.

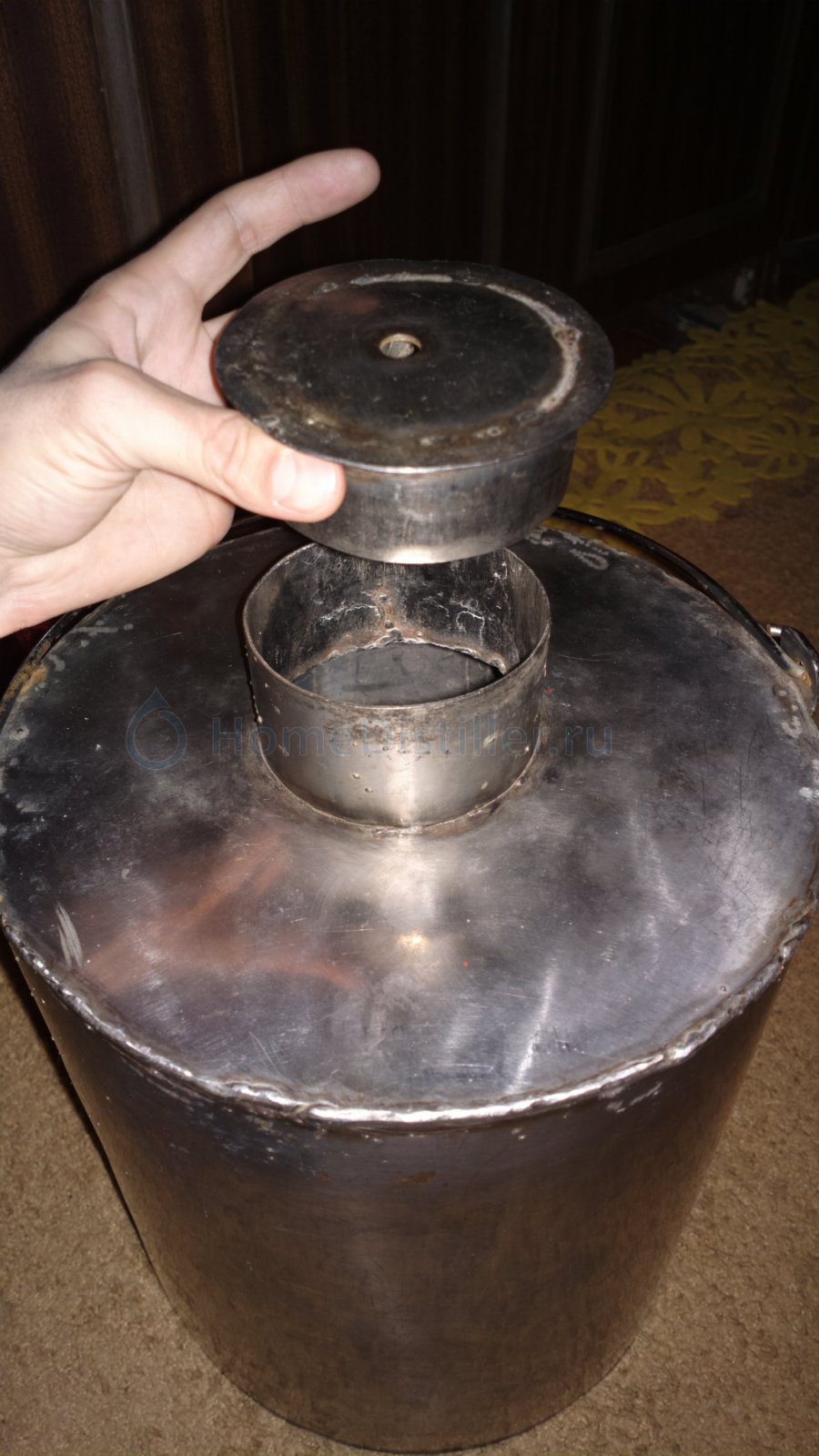

Юрцефан, если я правильно разглядел то крышка куба вставляется внутрь горловины? Если так и горловина и крышка имеют обратный конус то притирка крышки с пастой ГОИ обеспечит нужную герметизацию.

Хочу купить стеклянную бутыль для брагиЮрцефан, 21 Окт. 13, 20:04

на кой хрен эти экстремальные заморочки, чтоб в один прекрасный (без сомнений замечательный!!!) день ушатать все близлежащее помещение брагой? тогда уж гулять так гулять ищи литров на 200

1. Хочу купить стеклянную бутыль для браги, но из за отсутствия практического опыта не знаю какую выбрать. Либо низкую и широкую, округлой формы, либо высокую узкую, цилиндрической формы.Юрцефан, 21 Окт. 13, 17:04

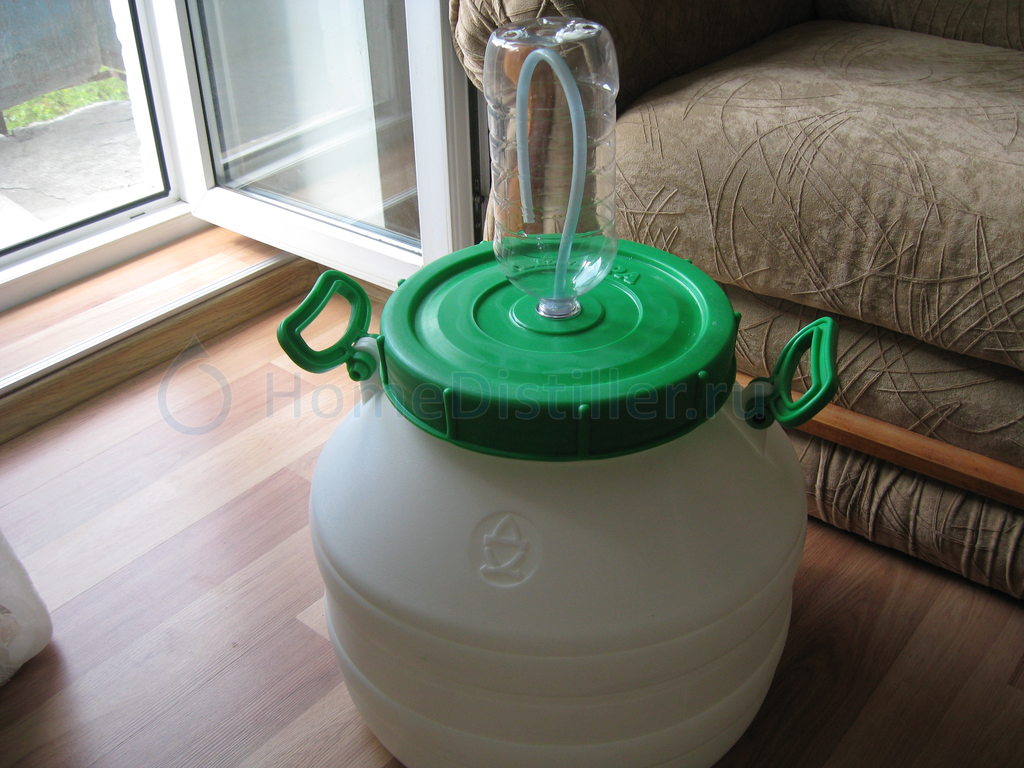

Бери что-то похожее на это

Стекло, оно действительно иногда бьётся!

Дополнительный сухопарник мне кажется ни к чему.Пакетик с пряностями можешь и в основной втюхать, но как показывает практика, лучше сначала нагнать качественную основу, из неё настоять концентраты и смешивать, по мере надобности, либо то либо другое.

Хочу купить стеклянную бутыль для браги, но из за отсутствия практического опыта не знаю какую выбрать.Юрцефан, 21 Окт. 13, 17:04

Дружище я смотрю ты из Москвы,так вот недавно купил пластиковый бидон на 90 литров (были и на 110) на рынке по симферопольскому шоссе, не доезжая до Чехова километров 15 за 1150 рублей, а ведь начинал с 30 литрового, оказался мал, так что рекомендую.
