Помощь начинающим самогонщикам. Советы.

Алгоритм работы "скорой помощи".
Кто-то - добрые люди с некоторым опытом - подписан на эту ветку.
Новичок задает вопрос, опытный товарищ получает информацию, что есть вопрос - приходит и отвечает.

Опытный товарищ не отвечает, если ему нечего сказать. Опытный товарищ не посылает абстрактно читать форум, хотя может дать нужную ссылку. Опытный товарищ может вообще не отвечать, ему за это не платят. Но уж если отвечает - то именно стараясь помочь и ничего более.

Новичок, по возможности, тоже здесь не гадит. Если опытный товарищ раз за разом будет приходить не к вопросу, а к кучке ... эээ ... субстанции, он отпишется от этой темы и перестанет помогать новичкам.
Новичок благодарит опытных товарищей, нажимая кнопочку "Спасибо". Потому что пост, в котором только "Спасибо" в данном случае тоже кучка упомянутой субстанции.

Как спрашивать. Вызывая скорую, вы наверняка готовы уже сообщить, сколько вам лет, какая температура, насколько глубокая и в каком месте рана, что вы такого съели или выпили, так?
То же и здесь - будет правильным дать максимум информации в своем вопросе. Чем дольше опытный товарищ будет выяснять подробности, тем позже вы получите нужный ответ.

Да, и рекомендация читать форум - она на самом деле правильная.
Даже самый опытный товарищ может ошибиться, самый правильный совет можно неверно понять...
Свои мозги всегда лучше чужих, но их нужно наполнить знаниями

Архивы:

[Скорая помощь новичкам. Архив 2011-2014.]
[Скорая помощь новичкам. Архив 2015.]
[Скорая помощь новичкам. Архив 2016.]

gxtkjdjl, побюджетнее бы... Да и много лишнего для конкретной задачи. Виктрыча вариант хороший, если бы точно знать что он на спирт реагирует хотя бы так

Ну заорет он на 20 ппм или 60 вместо настроеных 45 по угарному, всё вперёдВиктрыч, 15 Янв. 26, 13:44

А куда он денется. Ну надень его прямо на ТСА или ещё куда. Всё они примерно одинаковы и требуют индивидуальной калибровки. Имхо если есть дисплей то он как то должен в ноли вгонятся. Разница только в чувствительности к различным газам. Точнее в предельных концентрациях. К примеру от паров этанола кайф словишь. А от угарного ласты склеишь.

побюджетнее быАФГ 67, 15 Янв. 26, 14:05

самому собратьgxtkjdjl, 15 Янв. 26, 13:55

время будет нарисую что куда.

К примеру от паров этанола кайф словишь. А от угарного ласты склеишь.Виктрыч, 15 Янв. 26, 14:14

А интересно,от угарного тоже сначала кайф словишь а потом ласты склеишь

У меня соседи напротив всей семьёй угорели.
Вытяжка на котле отвалилась,а хозяин ещё и вентиляцию заткнул,шоб не дуло.
Утром,часов в пять,скорых три штуки.
04,менты.
Слава богу все живые,но потом рассказывали ,что были как пьяные,
обрыгали весь дом.

От угарного незаметно засыпаешь. И навсегда.

отзывы отрицательныеУпсс, 15 Янв. 26, 12:27

ну возьми за 2 рубля, по 1й ссылке

при нужде можно и самому собрать, датчик MQ-2/3, бп 5в, релейный модуль и пищалку. (можно и на диф или узо вывести что бы отрубало тэны).gxtkjdjl, 15 Янв. 26, 13:55

Там проблемка в том, что пока датчик не прогреется (примерно 5 мин) - он в сработке (то есть орать будет). Это надо как-то обходить - задержкой или отключением пищалки на несколько минут после подачи питания.

только аналоговый выходNewocelot, 15 Янв. 26, 17:33

нет их там 2. https://avatars.mds.yandex.net/...thumbs&n=13

Или это не так ?Newocelot, 15 Янв. 26, 17:33

Не так.

нет их там 2gxtkjdjl, 15 Янв. 26, 17:37

Спасибо. Разобрался.

Оказалось у сенсоров действительно только аналоговый выход, но у китайских модулей на базе этих сенсоров может быть и дискретный выход !

Примерно так:
https://www.electronotics.com/...nsor-module.pdf

Оказалось у сенсоров действительно только аналоговый выходNewocelot, 15 Янв. 26, 19:49

Тебе уже второй человек говорит, что там есть цифровой выход ...

Добавлено через 1мин.:

У самого сенсора ессно только аналоговый, но зачем его покупать, если есть платка. А там и аналоговый и цифровой выход.

судя по описанию ... у датчиков MQ-3... только аналоговый выход.Newocelot, 15 Янв. 26, 17:33

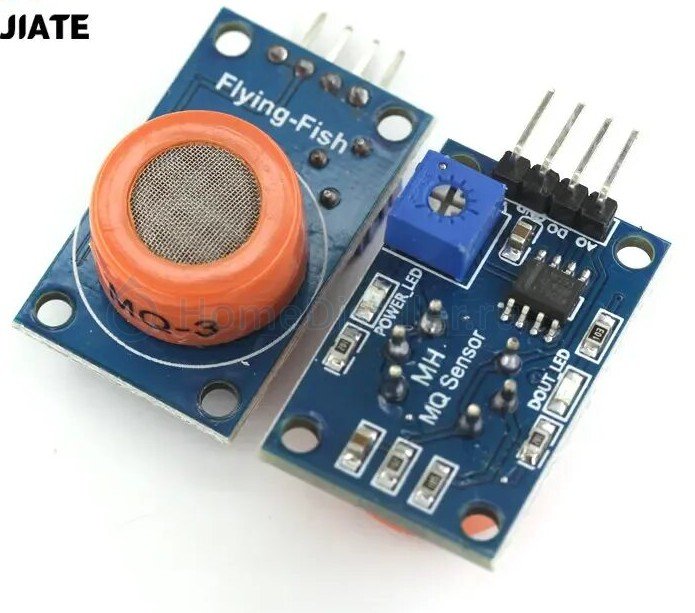

Сам датчик MQ-3

имеет только аналоговый выход.

Модуль на основе датчика MQ-3,

имеет два выхода:

• аналоговый - выдает сам MQ-3;
• дискретный - формирует компаратор.

ИМХО, оптимальный для нас вариант.

Само название (на озоне) чего стоит.
Комплект тестера алкоголя для вождения в нетрезвом виде тестер MQ-3 модуль датчика алкоголя DIY запчасти

В наборе есть все необходимое:

• светодиодная индикация;
• сирена;
• реле;
• минус - требуются навыки пайки, нет корпуса.

Newocelot, паяный тоже с

светодиодная индикация;
сирена;
реле;Esc, 15 Янв. 26, 19:59

? конструктор нашёл, а вот распаянный только такой

Добавлено через 4мин.:

конструктор нашёлgxtkjdjl, 15 Янв. 26, 21:37

только не понятно питание сколько вольт

Добавлено через 4мин.:

нашёл на валберисе "совместим с источником питания 5-7,5 В и может управляться другими электрическими приборами." https://www.wildberries.ru/catalog/441828552/detail.aspx

не понятно питание сколько вольтgxtkjdjl, 15 Янв. 26, 21:37

там нагреватель, ему 5V, всему остальному столько же. (А по-другому и не получается, у модуля один контакт на питание)

заказал.придёт в феврале, спаяю, испытаю, отпишусь, что и как. удобно что всё на одной плате и датчик и реле и пищалка. через реле можно какое нибудь реле времени запитать, а его на диф или контактор, что бы при сработке, сначала пищало, а если не пришёл, вырубало всё (нагрев, охлаждение) через х минут.

Esc, плюсанул, и еще раз спасибо! С таким конструктором

Комплект тестера алкоголяEsc, 15 Янв. 26, 19:59

я справлюсь))) И стоит копейки. Заказал.

только не понятно питание сколько вольтgxtkjdjl, 15 Янв. 26, 21:37

коллега по хобби собрал с такого ГБ на прорыв паров с ТСА. от 5В некорректно работает. 6В вполне адекватно срабатывает с его слов

спаяю, испытаю, отпишусь, что и как. gxtkjdjl, 15 Янв. 26, 22:26

Работать будет однозначно. Там все стандартно. Реагируя на пары спирта датчик изменяет свое сопротивление. Это тянет за собой изменение напружки на одном из входов компаратора. На втором входе компаратора потенциометром задается опорное напряжение. Когда напружка с датчика превысит опорное - компаратор сработает (отработает реле, завоет сирена, светодиод подмигнет красным глазиком). Потенциометром выставляем требуемый порог срабатывания девайса.

удобно что всё на одной плате и датчик и реле и пищалка. через реле можно какое нибудь реле времени запитать, а его на диф или контактор, что бы при сработке, сначала пищало, а если не пришёл, вырубало всё (нагрев, охлаждение) через х минут.gxtkjdjl, 15 Янв. 26, 22:26

Да, то что все компоненты на одной плате это удобно, но...
Но однозначно, что схему даного девайса ваял чел далекий от нашего хобби.

Ты рассуждаешь логично:

• при превышении парами спирта некого уровня (задаем потенциометром) - воет сирена;
• в случае если коллега не реагирует на писк - после некоторой задержки срабатывает реле и вырубает ВСЕ;
• и для задержки ты предлагаешь добавить реле времени, а это...;
• а это очередной колхоз.

А если бы конструктор был в теме, алгоритм возможно был бы следующий:

• пары спирта превышают порог заданный первым компаратором;
• возмущенный первый воет сиреной, мол хозяин иди реагируй;
• допустим коллега по какой то причине не реагирует...;
• на этот случай, лично мой организм предусмотрел бы второй компаратор и потенциометр;
• то бишь если хозяин не реагирует на писк, концентрация паров спирта продолжает расти и...;
• и срабатывает второй компаратор настроенный на более высокий порог;
• второй задействует релюшку вырубающую ВСЕ.

P.S.
Возможно стоит попробовать сделать так:

• приобретаем два девайса;
• первый настраиваем на более низкий порог срабатывания - он сирена;
• второй, настроенный на более высокий порог - вырубает ВСЕ.

При конструировании ГБ стоит помнить/учитывать следующий нюанс.
Самому датчику MQ-3 (оранжевый цилиндрик) требуется некоторое время для прогрева его брюха, примерно 10÷30 секунд. И только после этого он начинает корректно реагировать/отслеживать пары спирта. Пока прогревается может чудить (сработать на "чистый" воздух).

Пока прогревается может чудитьEsc, 16 Янв. 26, 00:02

a oт колебания комнатной температуры (или от саморазогрева) не чюдит ?

готовые изделия продаются на маркетплейсахАФГ 67, 15 Янв. 26, 12:44

На озоне поищи там есть но он без корпуса,там плата размером с пачку сигарет, на ней стоит датчик и два свето диода красный и зеленый.
