Newocelot, паяный тоже с

светодиодная индикация;
сирена;
реле;Esc, 15 Янв. 26, 19:59

? конструктор нашёл, а вот распаянный только такой

Добавлено через 4мин.:

конструктор нашёлgxtkjdjl, 15 Янв. 26, 21:37

только не понятно питание сколько вольт

Добавлено через 4мин.:

нашёл на валберисе "совместим с источником питания 5-7,5 В и может управляться другими электрическими приборами." https://www.wildberries.ru/catalog/441828552/detail.aspx

не понятно питание сколько вольтgxtkjdjl, 15 Янв. 26, 21:37

там нагреватель, ему 5V, всему остальному столько же. (А по-другому и не получается, у модуля один контакт на питание)

заказал.придёт в феврале, спаяю, испытаю, отпишусь, что и как. удобно что всё на одной плате и датчик и реле и пищалка. через реле можно какое нибудь реле времени запитать, а его на диф или контактор, что бы при сработке, сначала пищало, а если не пришёл, вырубало всё (нагрев, охлаждение) через х минут.

Esc, плюсанул, и еще раз спасибо! С таким конструктором

Комплект тестера алкоголяEsc, 15 Янв. 26, 19:59

я справлюсь))) И стоит копейки. Заказал.

только не понятно питание сколько вольтgxtkjdjl, 15 Янв. 26, 21:37

коллега по хобби собрал с такого ГБ на прорыв паров с ТСА. от 5В некорректно работает. 6В вполне адекватно срабатывает с его слов

спаяю, испытаю, отпишусь, что и как. gxtkjdjl, 15 Янв. 26, 22:26

Работать будет однозначно. Там все стандартно. Реагируя на пары спирта датчик изменяет свое сопротивление. Это тянет за собой изменение напружки на одном из входов компаратора. На втором входе компаратора потенциометром задается опорное напряжение. Когда напружка с датчика превысит опорное - компаратор сработает (отработает реле, завоет сирена, светодиод подмигнет красным глазиком). Потенциометром выставляем требуемый порог срабатывания девайса.

удобно что всё на одной плате и датчик и реле и пищалка. через реле можно какое нибудь реле времени запитать, а его на диф или контактор, что бы при сработке, сначала пищало, а если не пришёл, вырубало всё (нагрев, охлаждение) через х минут.gxtkjdjl, 15 Янв. 26, 22:26

Да, то что все компоненты на одной плате это удобно, но...
Но однозначно, что схему даного девайса ваял чел далекий от нашего хобби.

Ты рассуждаешь логично:

• при превышении парами спирта некого уровня (задаем потенциометром) - воет сирена;
• в случае если коллега не реагирует на писк - после некоторой задержки срабатывает реле и вырубает ВСЕ;
• и для задержки ты предлагаешь добавить реле времени, а это...;
• а это очередной колхоз.

А если бы конструктор был в теме, алгоритм возможно был бы следующий:

• пары спирта превышают порог заданный первым компаратором;
• возмущенный первый воет сиреной, мол хозяин иди реагируй;
• допустим коллега по какой то причине не реагирует...;
• на этот случай, лично мой организм предусмотрел бы второй компаратор и потенциометр;
• то бишь если хозяин не реагирует на писк, концентрация паров спирта продолжает расти и...;
• и срабатывает второй компаратор настроенный на более высокий порог;
• второй задействует релюшку вырубающую ВСЕ.

P.S.
Возможно стоит попробовать сделать так:

• приобретаем два девайса;
• первый настраиваем на более низкий порог срабатывания - он сирена;
• второй, настроенный на более высокий порог - вырубает ВСЕ.

При конструировании ГБ стоит помнить/учитывать следующий нюанс.
Самому датчику MQ-3 (оранжевый цилиндрик) требуется некоторое время для прогрева его брюха, примерно 10÷30 секунд. И только после этого он начинает корректно реагировать/отслеживать пары спирта. Пока прогревается может чудить (сработать на "чистый" воздух).

Пока прогревается может чудитьEsc, Вчера, 00:02

a oт колебания комнатной температуры (или от саморазогрева) не чюдит ?

готовые изделия продаются на маркетплейсахАФГ 67, 15 Янв. 26, 12:44

На озоне поищи там есть но он без корпуса,там плата размером с пачку сигарет, на ней стоит датчик и два свето диода красный и зеленый.

a oт колебания комнатной температуры (или от саморазогрева) не чюдит ?Newocelot, Вчера, 00:37

Немного чудит. Но его собственная рабочая температура разгоняется градусов до 100. Ещё имеет право чудить от влажности. Но это фигня по сравнению с основной задачей. Для которой по первому включению его нужно обкатать прогрев двое суток для устаканивания характеристики. И при последующих включениях прогреть минуту для выхода на рабочую точку. Сбросить в ноль на чистом воздухе и в атаку. Это если имеет смысл конкретно наблюдать ppm. Либо задать в пузырьке необходимую концентрацию прыснув шприцем и сунув датчик настроить сирену.
Я на них собаку съел, если повар нам не врёт.

Для которой по первому включению его нужно обкатать прогрев двое суток для устаканивания характеристики.Виктрыч, Вчера, 08:31

Т. е. после того, как его соберешь, нужно включить на 2-е суток? И что должно происходить?

Он должен малость обгореть. Как новый казан. Застабилизировать свой нюх. Он же работает по принципу изменения своего и так горячего сопротивления током собственного нагревателя температурой от выжигания попавших на себя углеводородов. Во завернул. В путевых платиновые спиральки жгут дерьмо. Но денег стоят и жёстких условий и постоянной калибровки. А китайцы какую то закись олова приспособили. На удовлетворительно работает. И стоит копейки. Как датчик, так и табло.

Добавлено через 7мин.:

Кто не на бронепоезде. Датчик имеет какое то сопротивление. Допустим 150 ком. Не суть. И пох. Измеряют не само сопротивление датчика, а его изменение. Динамику. Пох сколько он при 20 ppm. (Принятое международной конвенцией). От этих 20 и идёт отсчёт. В логарифмической исчислении. Дык и нужно новый датчик обжечь, что бы он при дальнейшем использовании не пополз. Не съехал с нулевой отметки. Которая кстати должна самоустанавливаться каждое включение. Если по взрослому.
Потому что не платина.
И в догонку. Датчик НЕЛЬЗЯ РОНЯТЬ!!! Рабочий таракан распят на собственных шести тонких ножках.

от 5В некорректно работает. 6ВSergio Maricone, 15 Янв. 26, 23:42

подберу лабораторником.

gxtkjdjl, а чего стоил "конструктор" ?

Сообщение удалится через 14ч

подберу лабораторником.gxtkjdjl, Вчера, 19:42

Обязательно потом отпишись. Я такой конструктор заказал, но сам не сумею правильно подобрать питание. Рассчитываю на умеющих)).

Добавлено через 1мин.:

Newocelot, порядка 300 р. Cсылка от Esc на страницу выше.

Newocelot, 230р, на озоне, но ждать долго, ссылка в этом сообщении под словом "конструктор" с алика быстрее бы пришло, но дороже в 2 раза, примерно.

Он должен малость обгореть. Как новый казан. Застабилизировать свой нюх.Виктрыч, Вчера, 15:28

Образно, лучше и не скажешь.

Он же работает по принципу изменения своего и так горячего сопротивления током собственного нагревателя температурой от выжигания попавших на себя углеводородов. Во завернул. В путевых платиновые спиральки жгут дерьмо...
... А китайцы какую то закись олова приспособили. На удовлетворительно работает.Виктрыч, Вчера, 15:28

В юнности имел дело с платиновыми датчиками газоанализаторов. Мостовая схема, в плечах два идентичных датчика. Датчики не по детски "раскалены" протекающим через них током. Через измерительный датчик прокачивается контролируемая субстанция. Углеводороды дожигаясь на датчике изменяют его температуру. Соответственно его сопротивление чуть иное чем у второго (контрольного). Эта малость разбалансирует мост. А дальше за дело бралась электроника двигая стрелку, или перо самописца, на нужную отметку шкалы...

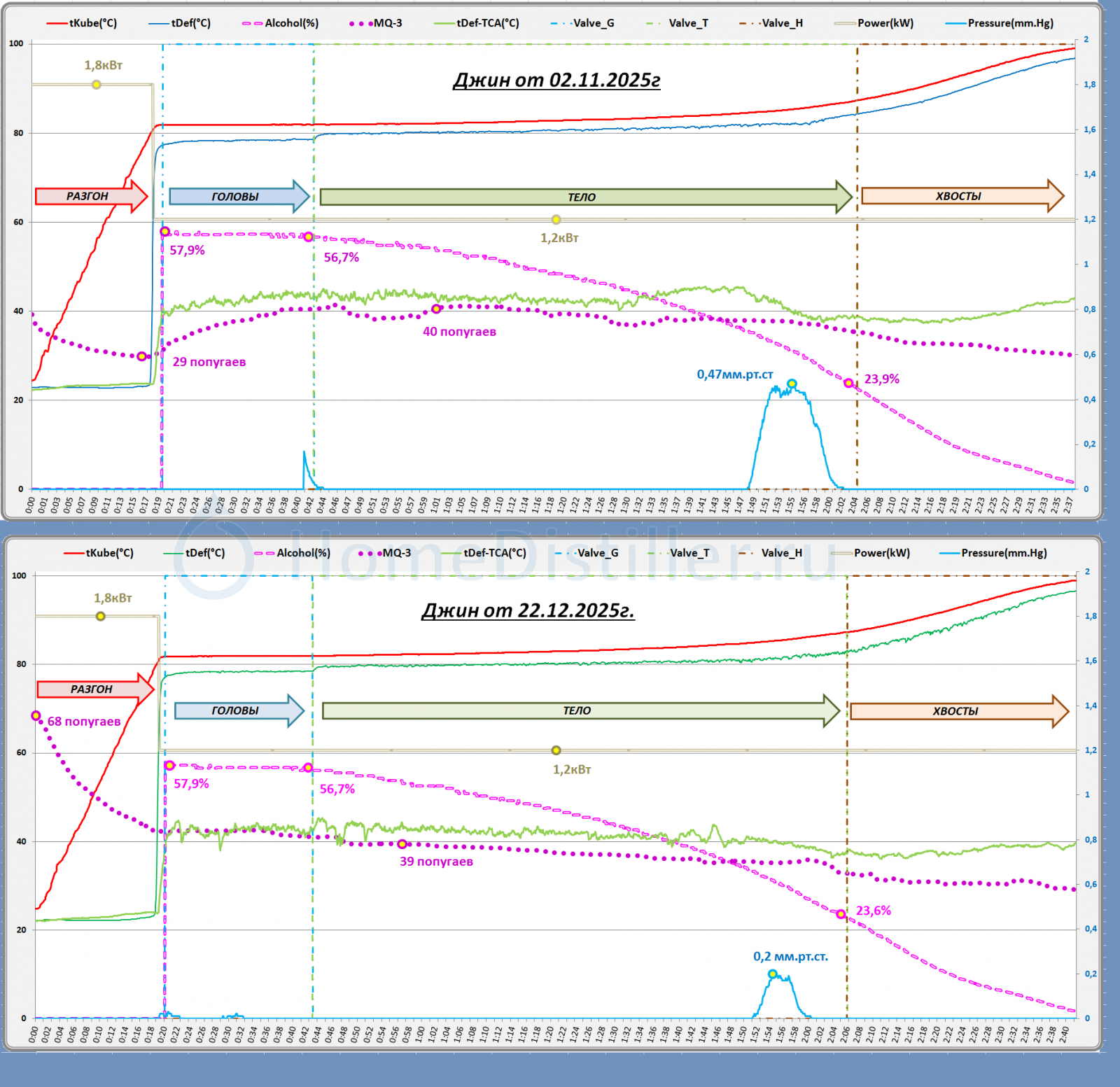

Графические отчеты "стыренные" автоматикой из аналогового выхода MQ-3.

Где:

• tKube(°C) - кубовая температура;
• tDef(°C) - температура в ДЕФе (здесь он банальный дистилятор);
• Alcohol(%) - крепость кубовой жижи;
• MQ-3 - аналоговый выход датчика MQ-3 (измерение в попугаях);
• tDef-TCA(°C) - термодатчик на ТСА (мониторит выхлоп из ТСА ДЕФа);
• Valve_G, T, H - электроклапана отбора голов, тела, хвостов;
• Power(kW) - мощность вдуваемая индукцией в куб (отсчет правая ось ординат);
• Pressure(mm.Hg) - кубовое давление (отсчет правая ось ординат);
• Ось абсцисс - время, формат часы:минуты.

О поведении MQ-3:

• В "чистом" воздухе он видит около 20 попугаев.
• На графике от 02.11.2025 (верхний), в начале погона MQ-3, фиксирует около 40 попугаев.
• Эта цифра результат испарений джинового болота из открытого куба. Мол пока отфильтруешь от ягод, пока заполнишь кубик, пока доведешь крепость до требуемой - 40 попугаев и улетят.
• Погон, вернее разгон начался, а вместе с ним организм спохватившись включает вентиляцию - стая попугаев редеет до 29 особей.
• Примерно на двадцаой минуте содержимое куба вскипает - контроллер открыв клапан Valve_G начинает отбор голов.
• Стая попугаев начинает расти. Это результат слегка парящего ТСА на ДЕФе (зеленая кривая tDef-TCA(°C)).
• Почему автоматика разрешает парить ДЕФу температурой около 40С - лично моя просьба.
• По мере убывания продукта из куба уменьшается и количество попугаев вылетающих через ТСА.

На нижнем графике в начале погона в стае аж 68 попугаев.
- Милый подойди ко мне.
- Надолго?
- На 5 минут.
Пять минут растянулись на пару часов, куб открыт, раздолье для попугаев...
Погон начался, отработала вентиляция, стая устаканилась.
Что характерно, пока количество попугаев не снизилось до 50 - контроллер возмущался сиреной - такая моя просьба.
А если бы он определил, что в стае больше сотни птичек - вырубил бы нахрен ВСЕ.

P.S.
Если обратить внимание на голубую кулебулу, кубовое давление, кривая Pressure(mm.Hg) то...
То она ближе к концу отбора тела, примерно на 1час 50мин, делает неожиданный для моего организма рывок вверх.
Сам рывок в цифровом исчислении мизерный 0,1-0,5 мм.рт.ст., но...
Но интересна возможная причина его возникновения.

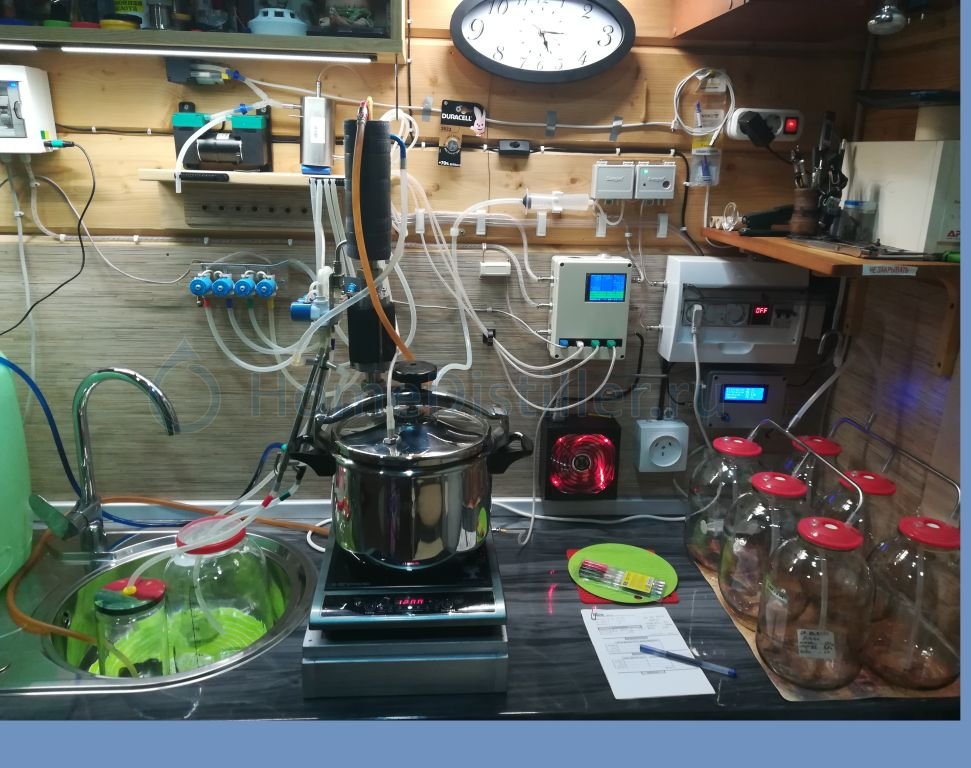

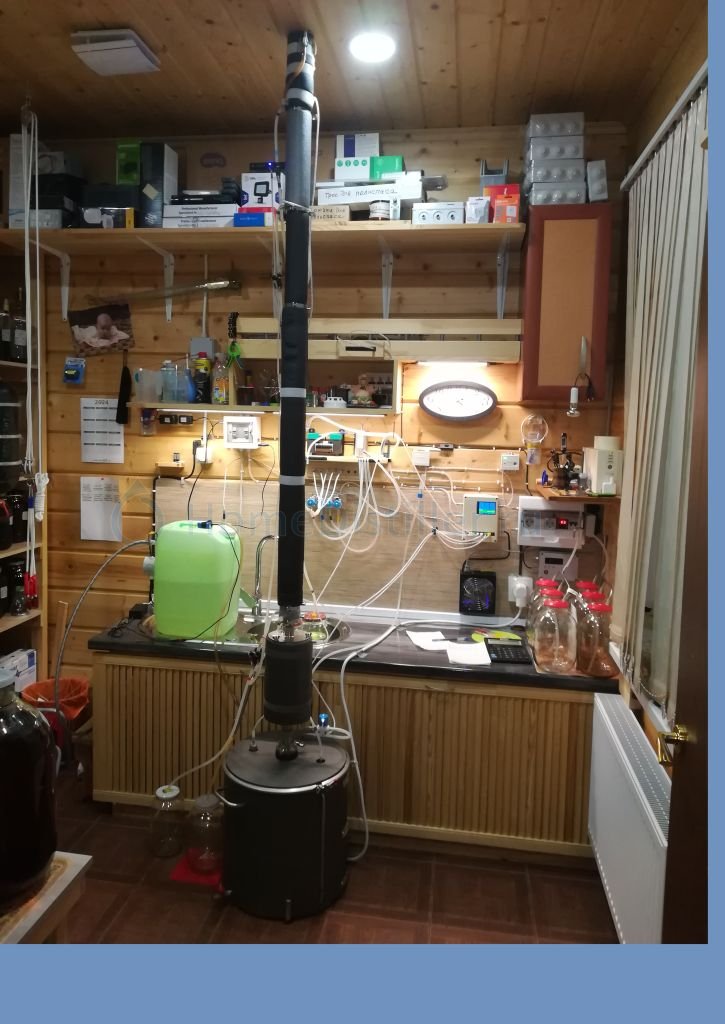

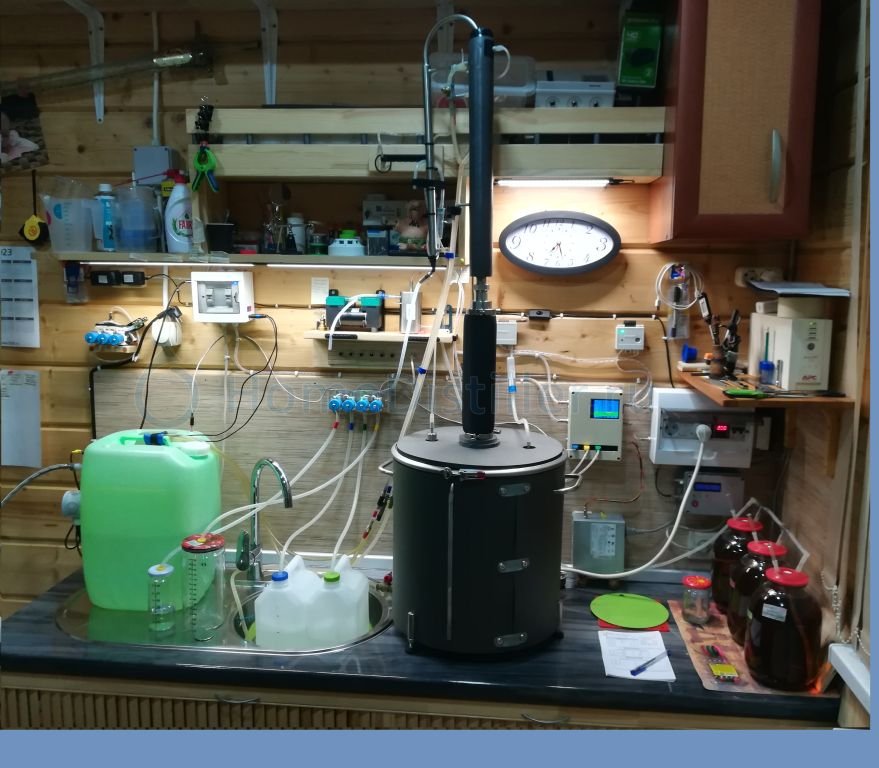

Само железо.

навалка - 8,4л джинового болота примерной крепостью около 57-58%;
кубик - 10 литровая скороварка;
дистиллятор - вертикальный ДЕФ серии ХД4.

перо самописцаEsc, Вчера, 20:21

вообще мечта !
Особенно к самогонному аппарату.

Сообщение удалится через 15ч

В юнности имел дело с платиновыми датчиками газоанализаторов. Мостовая схема, в плечах два идентичных датчика. Датчики не по детски "раскалены"Esc, Вчера, 20:21

СВК-1 насколько помню. И ротаметр эжектора крутить для дозированой продувки сжатым воздухом.
У нас такие кругом стояли.
