Вопросы по ректификации.

Янн,
У меня в голове ваша система не заработала. Вернее заработала, но на выходе продукт будет насыщенный говнезинами. Самый чистый продукт будет с узла отбора голов, после выхода этих самых голов.

У меня в голове ваша система не заработала.Shobby, 08 Янв. 22, 22:08

Пока не опробую будут вопросы. Если подпитку сделать на прямую в прикубник , то это будет мокропарник,а он у меня заработал [сообщение #13883781] , но испытывал на хвостатом спирте.
А что тебя смущает в той схеме ?

А что тебя смущает в той схеме ?Янн, 08 Янв. 22, 22:39

Моя логика такая: в колонне непрерывно идёт тепломассообмен и фракции выстраиваются по высоте. Чем выше, тем легкокипучие.
По мере нагрева и закипания в баке из него сначала попрут неконденсируемые фракции(они выйдут в виде газа), потом пойдут головные конденсируемые фракции (их основная масса этиловый спирт и немного вонючих примесей), потом пойдёт этиловый спирт. Его в кубе больше всего, и он будет идти долго. Вместе со спиртом во флегме будут и всякие говнезины. По мере подъёма по колонне, они будут отставать от спирта, и чем выше, тем чище будет спирт. Самым чистым он будет в высшей точке колонны.
Вы же планируете отбирать посередине колонны, где будут присутствовать тяжкокипучие примеси.
Вот и всё.

Камрады, кто-нибудь заморачивался использовать в разрыв шланга отбора корпус от шприца для оперативного измерения скорости отбора (временно пережимая для измерения шланг)?
Интересует, не токсичен-ли пластик шприца и если его поставить до доохладителя - не расплавится?
P.s. до доохладителя наверное не получится, не потечет туда ничего, т.к. не будет связи с атмосферой.

Миколаич, менщурка и секундомер в помощь. Причём на головах и подголовьях использую 5-ти кубовый шприц, на тело 100 мл колбу. Подставил под выход продукта и замерял 36 сек. Один раз настроил, потом контроль через 5 мин. И все. Читал тут, люди капельницы использовали на отбор (шланги), так они белели и становились хрупкими. Я бы не морочился.

менщурка и секундомер в помощь.zippo75, 09 Янв. 22, 11:42

Да так, собственно говоря и делал. Долго это, учитывая, что кран отбора по жидкости очень грубый и приходится несколько раз отмерять.
Придумал просто шланг оттарировать и разметить. Там точность нормальная получилась, 1мл. - около 4 см по высоте. Пережал пальцем шланг и меряй - быстро и просто.

кто-нибудь заморачивался использовать в разрыв шланга отбора корпус от шприца для оперативного измерения скорости отбораМиколаич, 09 Янв. 22, 11:14

На Андроиде есть программка - Алко Калькулятор... Там и скорость отбора и много чего ещё... Очень удобно!

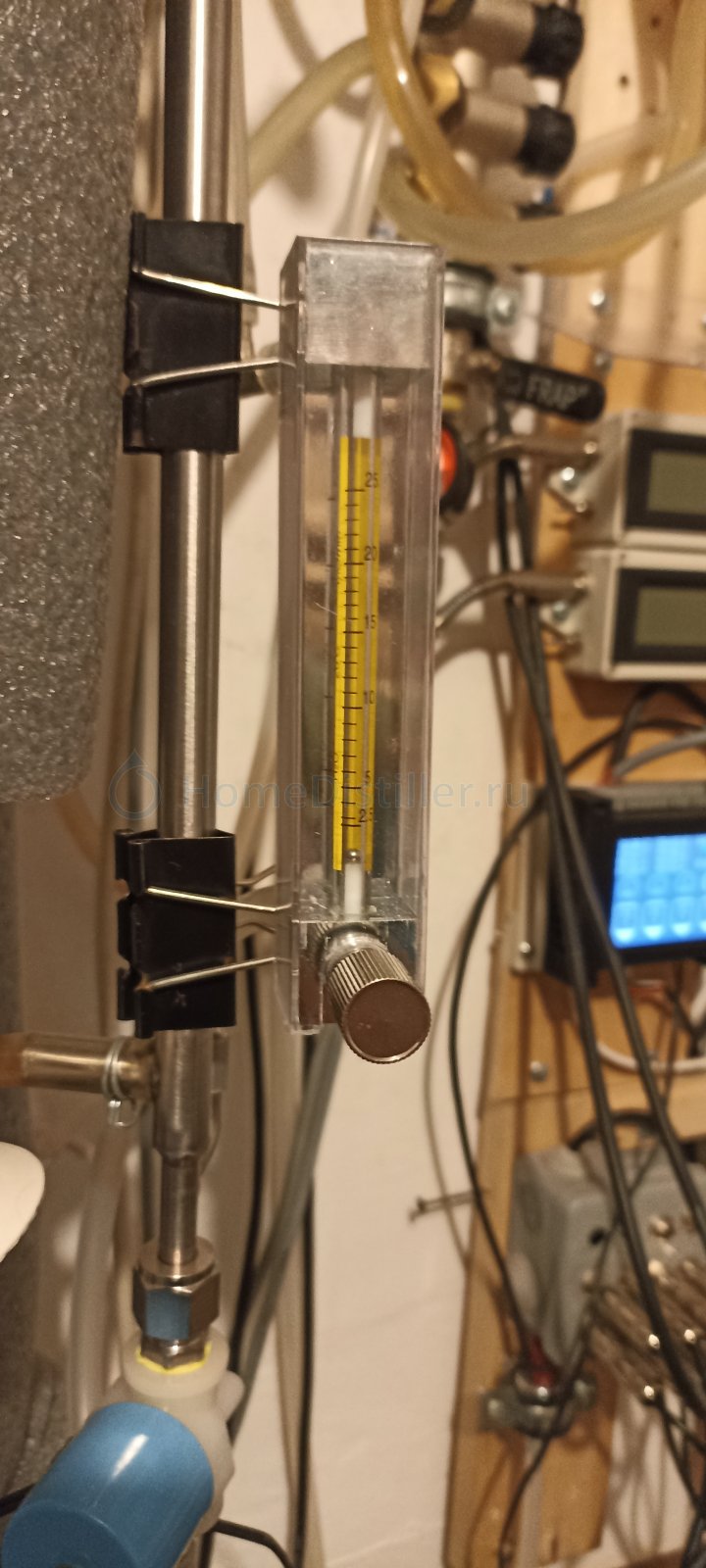

Миколаич, есть вот такой прибор:

На нём ещё и кран точный.

На Андроиде есть программка - Алко Калькулятор... Там и скорость отбора и много чего ещё... Очень удобно!Beeruk, 09 Янв. 22, 12:27

Пользуюсь такой. Речь про физическую реализацию.

Добавлено через 1мин.:

есть вот такой прибор:Dry Gin, 09 Янв. 22, 12:35

Ты мне уже как-то говорил про него, я не нашел на али из безопасных материалов, с требуемой шкалой от 100 до 1500 мл/час и что-бы по высоте влез (у меня 13 см место есть). Может плохо искал, х.з.

кран отбора по жидкости очень грубыйМиколаич, 09 Янв. 22, 12:25

Если нет возможности поставить клапан отбора совмещенный с автоматикой (лучший вариант), попробуй приобрести высокоточный игольчатый кран хендмейд у питерского коллеги. Регулировка весьма плавная, и не "гуляет". Для спирта нужен нержавеющий с фторопластовыми прокладками.

высокоточный игольчатый хендмейд у питерского коллеги.okun, 09 Янв. 22, 13:03

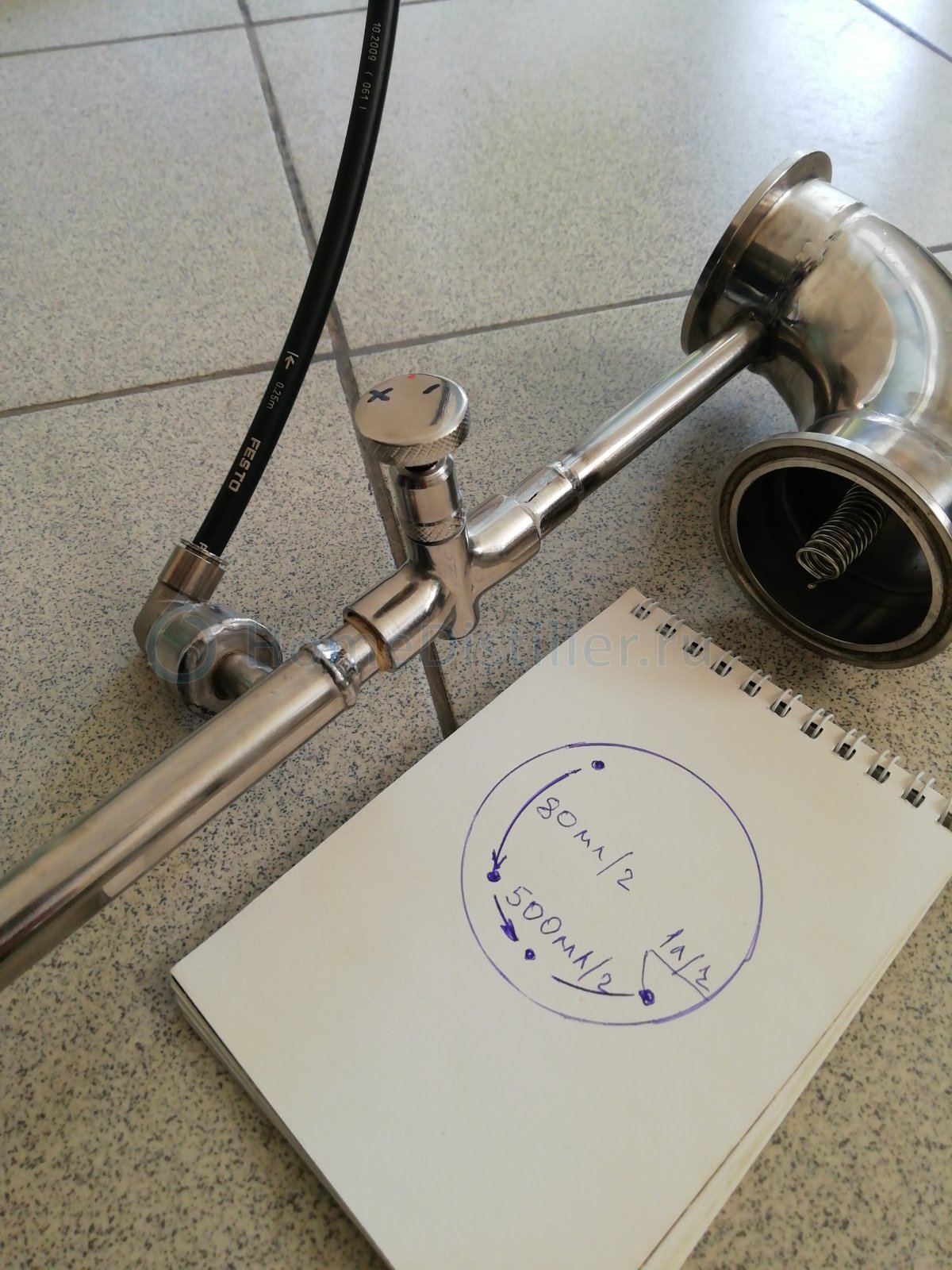

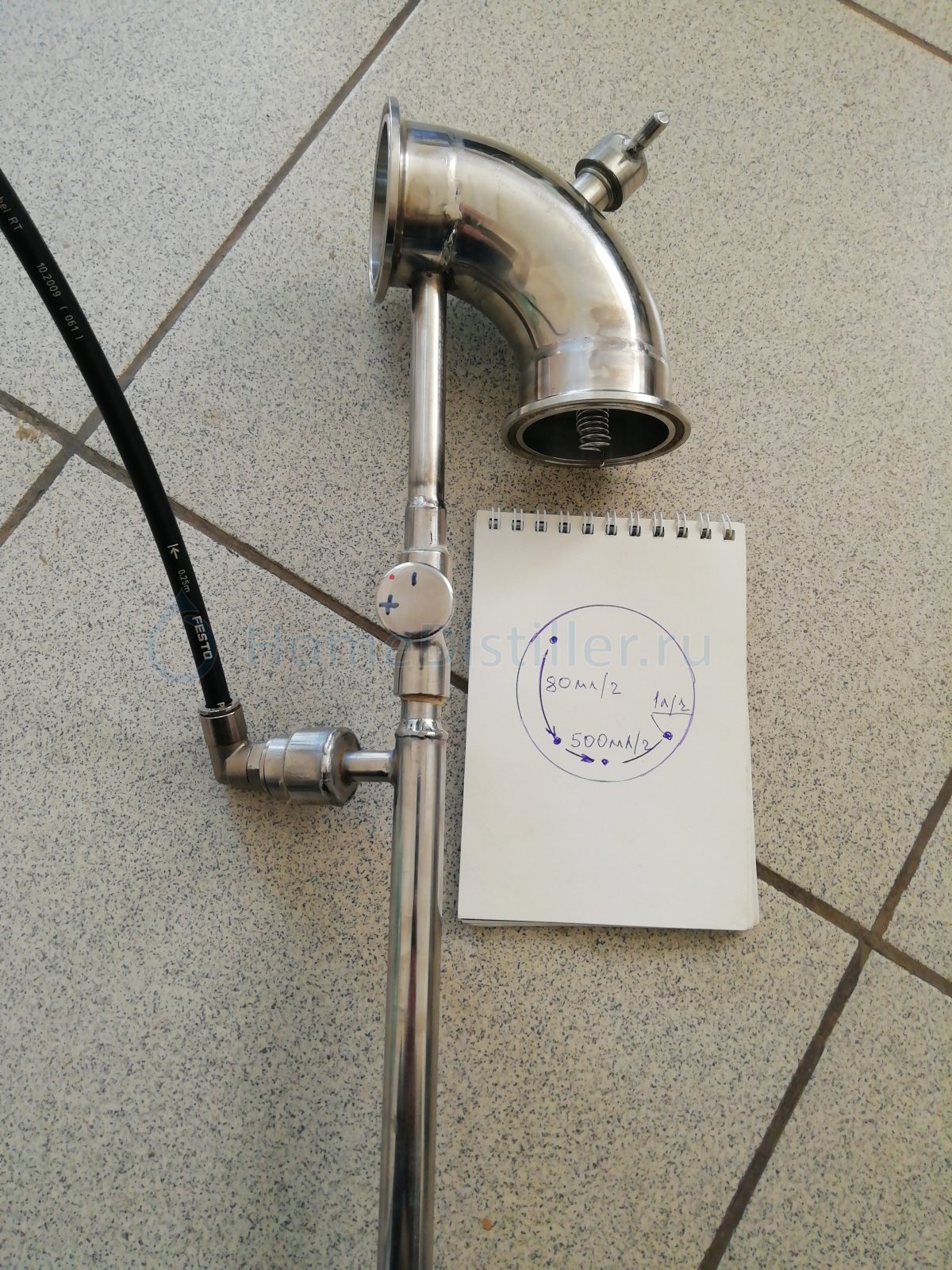

поддержу, сам купил и вчера на ректе использовал. Качество отменное. Регулировка точная. Даже в блокноте сделал рисунок с указанием отбора.

Кран хороший, раньше бы на глаза попался взял.
Миколаич, поставь в кран шайбу из мягкого материала силикона, фторопласта толщиной 1мм. Внешний диаметр обрезать ножницами по размеру седла, внутренний 3мм. прожечь гвоздём. Я для эксперимента из резины делал, так на неэпюрированном спирте и осталась, два оборота до полного открытия. Если есть подходящий по внешнему диаметру силиконовый шланг совсем просто, надо всего лишь отрезать 1мм. кольцо.
А вообще одолели эти краны, иглы и пр., разорился на насос типа этого: https://aliexpress.ru/...000000127662881
Есть в простом исполнении, голова с мотором без драйвера, около 6,5т.р.
Бюджет редкостный, начать с того, что калибровки не оказалось, считаю по таблице в единицах, но работать стало многим проще. В эпюрации очень удобно использовать.

поставь в кран шайбу из мягкого материала силикона, фторопласта толщиной 1мм.Кот Бегемот, 09 Янв. 22, 13:40

Это что дает?
У меня стоит игольчатый кран из нержавейки, полное открытие несколько оборотов. Точно не считал, но сильно больше двух. Но вот малые скорости регулирует очень грубо, на головы буквально 15 градусов всего надо открутить. Шайба поможет?

P.s. насчет насоса и всяких клапанов с декрементом - это не мое. Хоть в последнее время и стал использовать аппарат довольно часто, но все равно каждый раз собираю-разбираю, и мне чем проще и меньше проводов тем лучше.

я не нашел на али из безопасных материалов, с требуемой шкалой от 100 до 1500 мл/час и что-бы по высоте влез (у меня 13 см место есть). Может плохо искал, х.з.Миколаич, 09 Янв. 22, 12:47

Да вот же:
https://a.aliexpress.com/_A6LF7c
4-40 мл/мин как раз в требуемом диапазоне. Откалибровать конечно нужно один раз по месту.

У меня стандартный, типа этого: https://samogongonim.ru/item/1392-kran-s-chernym-ventilem-12
Шайбу резал специально для точной регулировки отбора голов, сейчас на неэпюрированном спирте сгодился.
А что ты теряешь? Не выйдет, выбросил и забыл. У кого то получается, у кого то нет, материалы разные, краны, требования.

4-40 мл/мин как раз в требуемом диапазоне. Откалибровать конечно нужно один раз по месту.Dry Gin, 09 Янв. 22, 13:55

4 мл/мин это 240 мл/час - много. А вот 2,5-25 в самый раз, хотя размеры великоваты. Он перед доохладителем нормально показывать будет?

Ссылка кривая.Миколаич, 09 Янв. 22, 13:58

Вопрос к админам. Ну а проще скопируй ссылку и убери первую её часть.

4 мл/мин это 240 мл/час - много.Миколаич, 09 Янв. 22, 13:58

Это циферка по воде. По спирту в отборе в рамках этой шкалы примерно 150-1500 мл/ч. И там есть запас под шкалой, как раз до 100 мл снизить. Проверено.

Dry Gin, На этой штуковине скорость отбора от температуры спирта зависит? И от штуцера до штуцера какое расстояние?

Он перед доохладителем нормально показывать будет?Миколаич, 09 Янв. 22, 13:58

У меня после. Всё-таки лучше горячим его не питать. И не из-за материалов (они там в порядке), а из-за теплового расширения стеклянной трубки и нержавеющего шарика. Боюсь, может быть нестабильно.

Добавлено через 1мин.:

На этой штуковине скорость отбора от температуры спирта зависит?Миколаич, 09 Янв. 22, 14:07

Конечно. В общем на горячем не советую. После доохладителя всё очень стабильно. Один раз в начале откалибровал с мензуркой и секундомером, сейчас вообще не парюсь, сразу выставляю сколько надо, всё точно.

Конечно. В общем на горячем не советую. После доохладителя всё очень стабильно.Dry Gin, 09 Янв. 22, 14:08

Ясно, тогда не.
Наверное поэтому я и забраковал его, когда еще давно ты советовал. У меня в качестве доохладителя КТХ, там паразитный объем наверное с поллитра, если не больше. Пока наполнится, головы уже можно не отбирать
