Отгонный узел отбора сивухи

Для этого нужно, чтобы при бесконечном ФЧ ВЭТС была 1 смDry Gin, 14 Нояб. 24, 13:15

ВЭТС кстати, если ты ещё помнишь, тоже не у всех фиксированная величина...типа 10-55...там по некоторым версиям есть вариации для разного ФЧ...а при возврате Спирта в колонну ФЧ может оказаться и больше бесконечности....да и кривая равновесия может меняться при внесении в смесь в колонне новых компонентов например..или даже банального изменения давления в системе...так что варианты так таки возможны...не ректом азеотропа единым так сказать)))

bardo, хорошо, раз настаиваешь, давай обсудим спиртовый затвор. Без тарелок Маккеба и Тиле). Допустим, я лью крепкую флегму 96%об. из-под дефлегматора, допустим на высоту 10 см насадки. Крепость там, допустим, 90%об.
Правильно? Сколько нужно флегмы? И что при этом произойдёт? Можешь сказать?

Сколько нужно флегмы? И что при этом произойдёт? Можешь сказать?Dry Gin, 14 Нояб. 24, 15:14

Могу))) то что ты льёшь, будет смешиваться с тем что течет по колонне вниз, частично соприкасаясь с паром и более горячей флегмой испаряться вверх...ничего неожиданного в общем...а там уж зависит от того, сколько и чего льёшь....сколько и чего в колонне находится...для пленки будут одни расчеты, для затопления колонны другие...
Но однозначно, если на испарение подаваемого в колонну спирта идёт больше высокоспиртуозной флегмы, то это будет выше по колонне снижать температуру пара, а температура пара это у нас эквивалент спиртуозности...
Теперь смотри, это мы при расчете ВЭТСов берём среднеарифметическое...НО колонна у нас всегда по жидкости больше нагружена вверху и меньше внизу...логично предположить, что размер ВЭТСа будет связан с загруженностью колонны, опять же загруженность колонны влияет на скорость пара в ней.
Возможно dee или кто то типа него и вытянет посчитать это математически...но я со старта пасану с этой задачей....
Зато нам остаются доступны температуры в колонне и их привязка к спиртуозности....и области концентраций примесей останутся привязанными к ним.
То есть если ты под свой отгонник ставишь узел отбора с термометром, то по его показаниям мы сможем понимать область концентрации каких примесей сместится туда при добавлении спирта в колонну.
Опять же...если перед спиртовым затвором у нас область концентрации примеси между кубом и низом колонны, то можно включив отбор и понизив ФЧ колонны вытянуть примесь из куба в колонну.. и получится спиртовой поршень.
А то, получится ли выдавить самые верхние из ВПП будет зависеть насколько далеко мы работаем от захлеба.
Ты конечно гемороится с солью в колонне не станешь, но потенциально, если вводить спирт с насыщенным раствором соли в остатках его воды, то мы даже можем получать спирт крепче азеотропа, а значит можем зацепить и самые высокие из ВПП.
Конечно, потенциально проще в куб с азеотроп нафигячить хлорида кальция, дружественного нерже и сделать ещё один рект...но это ещё один перегон.
Ну и опять же...если это прокатывает..то на ректе браги у нас все примеси в колонне на момент отбора голов...может быть оч заманчиво вывести из колонны залпом все промежуточные?)

bardo, нет, Миша. При тех Кректах ВПП, которые имеются, острой шляпы не получить ни поршнем, ни затвором. Как только начинаешь их давить спиртом, они плавно уходят обратно в куб. И зачем все эти соли и поршни, если есть надёжные проверенные методы, кои я перечислил выше.

Всё, давай с ВПП заканчивать. Или переходим в "Циклическую эпюрацию". Здесь будем про отгонный узел отбора сивухи.

острой шляпы не получить ни поршнем, ни затвором.Dry Gin, 14 Нояб. 24, 23:02

Видимо фасоны шляп у ВПП и НПП разные)))

Добавлено через 1мин.:

давай с ВПП заканчиватьDry Gin, 14 Нояб. 24, 23:02

Как скажешь...

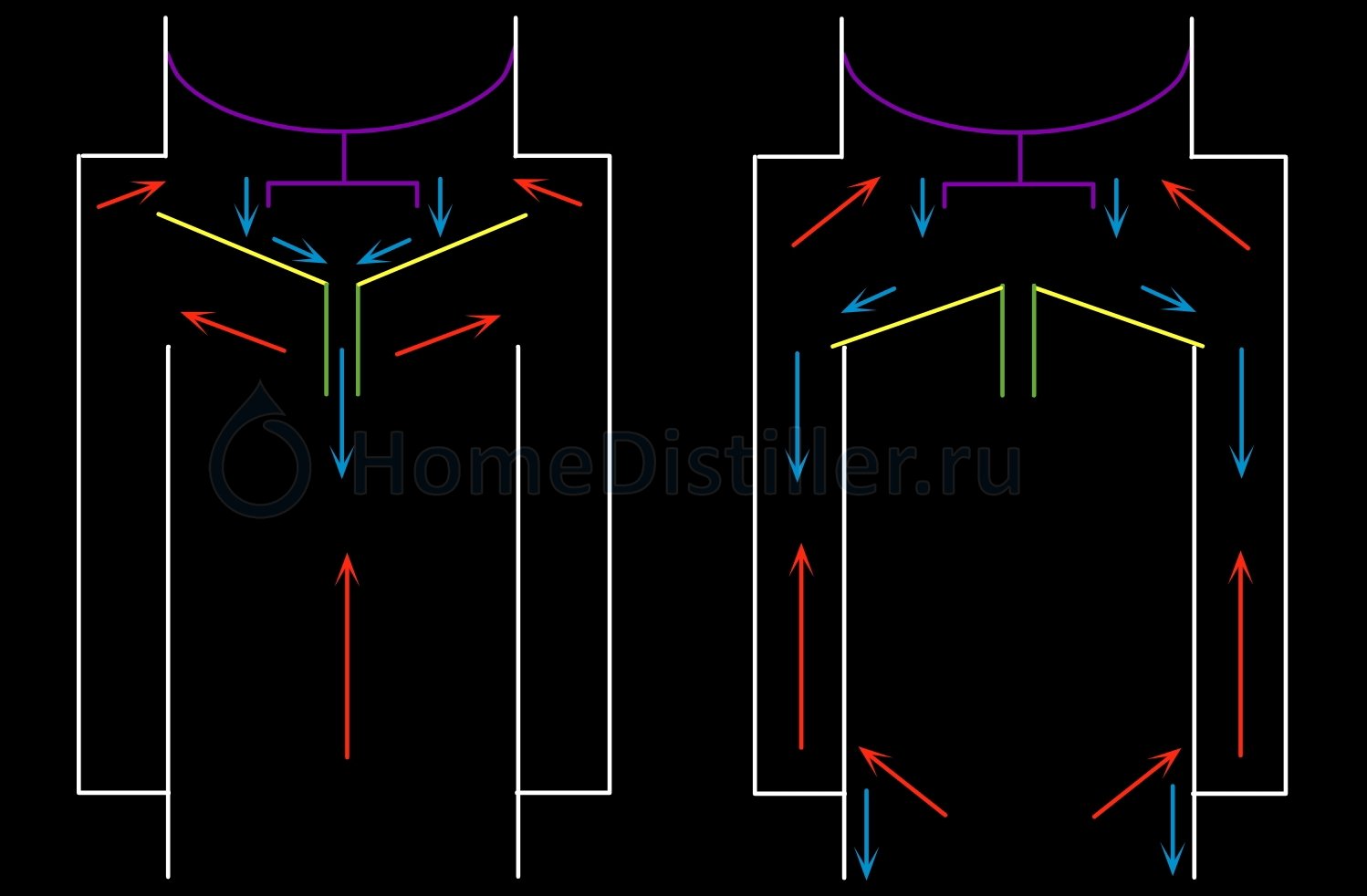

Механический автопереключатель потока флегмы для отгонного узла отбора:

Слева - до закипания рубашки, справа - после.
Жёлтым силиконовый клапан, зелёным трубка, фиолетовым распределитель флегмы.
Красные стрелки - пар, синие - флегма.

Жёлтым силиконовый клапан, зелёнымDry Gin, 20 Дек. 24, 18:42

Ошибочка в отрисовке...после закрытия силиконового клапана пару из куба деваться как бы некуда...ну то есть понятно куда, но эскиз не отображает..
Ну то так...мелочь и перфекционизм болезненный)

Ошибочка в отрисовке...после закрытия силиконового клапана пару из куба деваться как бы некуда...ну то есть понятно куда, но эскиз не отображает..bardo, 20 Дек. 24, 18:46

Никакой ошибочки в отрисовке нет. Во-первых стрелка пара на стенку огрызка что по-твоему отображает? А во-вторых клапан в любом случае будет пропускать излишки пара из куба, если они есть. Конструкция у него такая)

А во-вторых клапан в любом случае будет пропускать излишки пара из куба, если они есть. Конструкция у него такая)Dry Gin, 20 Дек. 24, 19:36

Эскиз этого не отображает, как по мне...но жираф большой...ему видней...

Эскиз этого не отображает, как по мне...bardo, 20 Дек. 24, 19:54

А эскиз не для широкого круга, а для узкого😄

эскиз не для широкого круга, а для узкого😄Dry Gin, 20 Дек. 24, 20:33

)) для узкого круга с широким кругозором))) оставляй как есть, если кто стырит, пусть страдает))

bardo, мои идеи не тырят, не заметил?)) А всё почему. Да потому что говно-идеи)))

Очень интересно, но ничего не понятно.

не заметил?)Dry Gin, 20 Дек. 24, 21:57

)) ты просто очень сильно опережаешь современников и плохо следишь за своими идеями...только я штуки три увел и модифицировал...

только я штуки три увел и модифицировал...bardo, 20 Дек. 24, 22:06

Плоти роялти😂😂😂

Плоти роялтиDry Gin, 20 Дек. 24, 22:14

Только по решению суда))

А всё почему. Да потому что говно-идеи)))Dry Gin, 20 Дек. 24, 21:57

Это нормально. Порой просыпаешься - а тебя прет от гениальнейшей идеи, которая изменит мир..

Главное не спешить.. Когда меня прет на подвиги - сейчас делаю паузу, минимум месяц...
Если не забыл, и не пропало желание - можно и в народ вынести на обсуждение..

Только давненько что то на форуме - не было гениальных идей...
К большому сожалению начинаешь понимать - что мы изрядно забуксовали..

Порой за сутки накапливается десяток постов - которые интересно почитать, да и то большей частью от новичков..
Ветераны - как обожравшиеся сметаной коты, лениво лежат на подоконниках - хитро прищурившись... )))

Это нормальноZapal, 21 Дек. 24, 05:54

Изменения накапливаются постепенно, а реализуются скачкообразно...

Механический автопереключатель потока флегмы для отгонного узла отбораDry Gin, 20 Дек. 24, 18:42

Первый экспериментальный образец))
VID_20241221_184412_156.mp4
Силикон толщиной 1 мм, что было под рукой. Толстоват, надо тоньше.

85.66°С.

VID_20241227_110231_381.mp4
