Автономная система охлаждения (водяная)

fus111, Ищи наружный блок от 18го или 24ки. Но будь готов к шуму. 4 Квт требуют жертв. Тем более в квартире.

Задача авторадиатора не дать закипеть и не переохладить ОЖ.Урий, 04 Июля 23, 20:22

Коллега, тут участвует термостат по полной, вот он эту задачу исполняет. Радиатор от авто - лучший, запитали сверху, сдуваем вентилятором тепло, авторегуляция потоков по трубам сама происходит. циркуляционник стоит после радиатора.
А вот эффективность, как все правильно пишут, от разницы температур воздуха и ОЖ зависят напрямую.

Ща, нарисую)Dry Gin, 07 Июля 23, 18:06

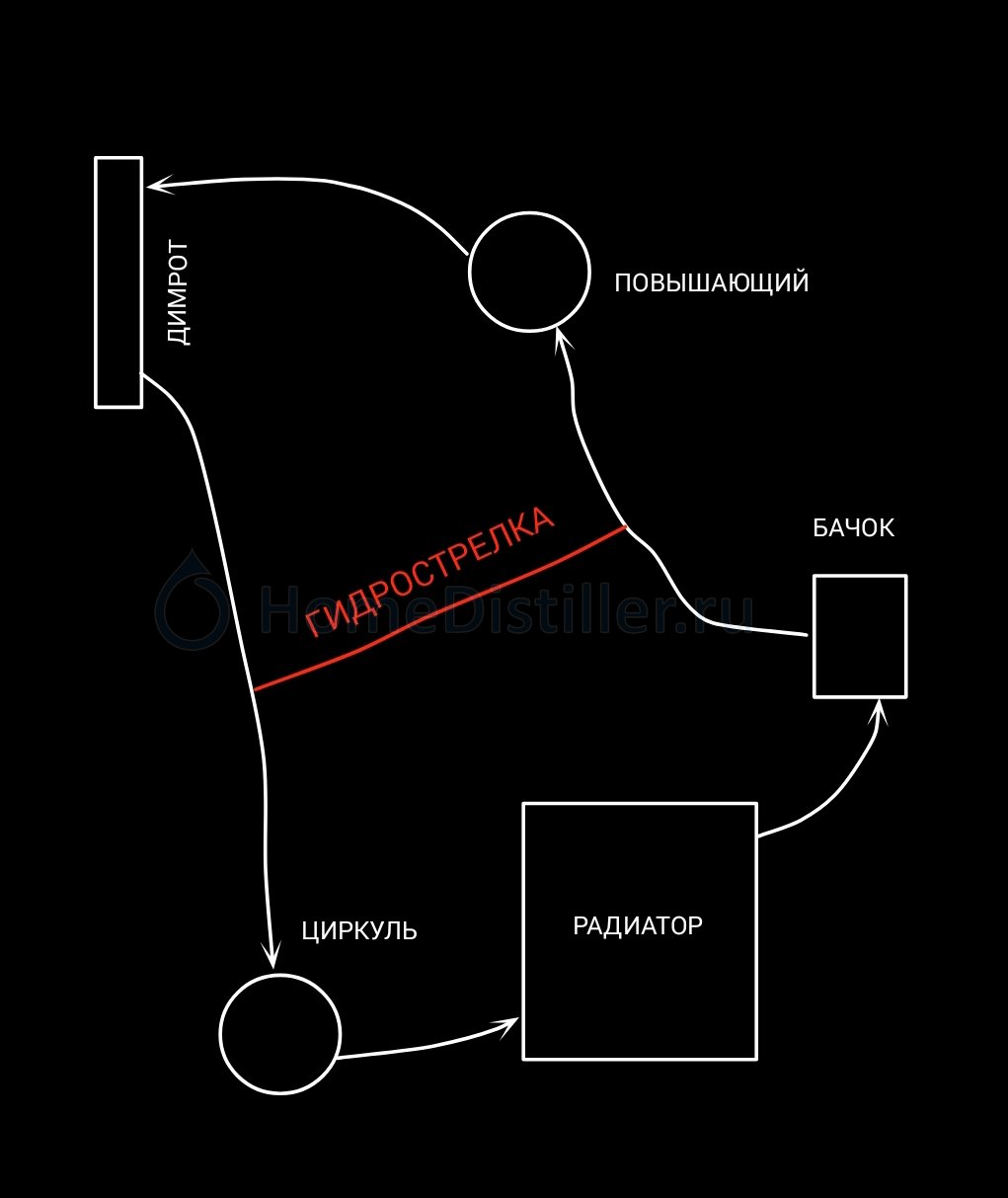

Лови:

Лови:Dry Gin, 07 Июля 23, 18:28

Запитывать радиатор нужно сверху!

Добавлено через 5мин.:

Лови:Dry Gin, 07 Июля 23, 18:28

А димрот - снизу придётся, либо организовывать напорный бак выше димрота и циркуль после радиатора.

Запитывать радиатор нужно сверху!gws1, 07 Июля 23, 18:31

Иначе что?

А димрот - снизу придётся, либо организовывать напорный бак выше димрота и циркуль после радиатора.gws1, 07 Июля 23, 18:31

Почему?

увеличить проходное сечение всей магистрали, в том числе димрота,fus111, 07 Июля 23, 16:36

Да!!!

Добавлено через 3мин.:

циркуль может качать 1,24 куб/ч аfus111, 07 Июля 23, 16:36

Да, и если два радиатора поставишь, то их, возможно и обдувать то не нужно будет..

Добавлено через 4мин.:

димрот из гофры не позволяет потолок.fus111, 07 Июля 23, 17:23

Его то как раз, совсем не сложно плоским сделать..
Кстати, 10ка у тебя в какой диаметр умотана?

Запитывать радиатор нужно сверху!gws1, 07 Июля 23, 18:31

пробовал и сверху, результат тот же, а риск завоздушивания гораздо больше.

Его то как раз, совсем не сложно плоским сделать..
Кстати, 10ка у тебя в какой диаметр умотана?Maik2407, 07 Июля 23, 18:53

Это уже будет дисковый деф.
3 дюйма

У меня голова сегодня не соображает...Mihalich, 07 Июля 23, 15:20

Все проще:
4кВт = 4000дж/сек, Q(Дж)=c(Дж/г*С)*m(г)*dT(С), m=Q/c/dT=4000/4.2/11 = 87гр/сек или 312л/ч

312л/чdee, 07 Июля 23, 19:16

312л/часMihalich, 07 Июля 23, 15:20

dee, а какой смысл в этой циферке в данном контексте?)

Иначе что?Dry Gin, 07 Июля 23, 18:43

Иначе - всё! По магистрали, что горячее, теплоноситель будет течь быстрее, образуются зоны застоя в "холодных" трубках.
И с димротом - потоки должны быть в противоход.

Есть работы по определению что лучше : сосать либо нагнетать. Тема актуальная. Отсос на с десяток процентов эффективнее. Компрессором сжимая воздух поднимаешь его температуру перед радиатором. Ну и ещё ряд нюансов. И по правильному эффективнее отсасывать. Гусарам молчать.Виктрыч, 07 Июля 23, 12:33

Десяток процентов, даже если это так, его не спасет.

Лопасти при нагнетании отбрасывают поток воздуха только с краю, по центру напора почти нет, обдува нет, площади радиатора не используется. Это решается небольшой проставкой, которая распределяет поток (давление) более равномерно. При втягивании это явление минимально однако двигатель работает в более тяжелых условиях, решается выносом вперед крыльчатки.

пробовал и сверху, результат тот же, а риск завоздушивания гораздо больше.fus111, 07 Июля 23, 19:12

Напорный бачок выше всех стоит, там растворённые газы из ОЖ удаляются. Из него магистраль подающая в димрот, далее в радиатор сверху, потом в циркуль, а циркуль гонит наверх в напорный бачок. Никакого завоздушивания. В радиаторе гравитация распределяет потоки автоматом, где остыла ОЖ, там опускается быстрее, циркуль гоняет без перепада уровней, только гидравлические сопротивления преодолевая... А вот димрот, судя по всему для такой мощности слаб, причём очень. Ему площади теплообмена не хватает, а ОЖ с температурой +5*С взять негде...

димрот, судя по всему для такой мощности слаб, причём очень. Ему площади теплообмена не хватаетgws1, 08 Июля 23, 11:57

На слабых димротах ОЖ нагревается слабо.

Какой то сумбур и каламбур.

fus111, Градирню строй.

fus111, Градирню стройУрий, 08 Июля 23, 13:06

посещали такие мысли, но деньги уже вложены и эксперимент не завершён.

Ну а если серьёзно, то походу радиатор с этой мощностью просто не справляется.

посещали такие мысли, но деньги уже вложены и эксперимент не завершёнfus111, 08 Июля 23, 13:22

Градильня хорошее дело, теоретически. Теоретически штука очень эффективная. А практически... засрется всякими водораслями и пылью очень быстро, геморроя с ней больше чем пользы.

fus111, можешь рассмотреть вариант v образной установки радиаторов с применением того же вентилятора. Так на чиллерах делают. Вентилятор горизонтально, правда я хз, способен он работать в таком положении. С другой стороны, v можно и положить.

посещали такие мысли, но деньги уже вложены и эксперимент не завершён.fus111, 08 Июля 23, 13:22

Вода сетевая на хуторе стоит 43 рубля за кубометр. При расходе 50 литров в час(а этого вполне хватит при начальной температуре даже летом не выше +15*С) этих денег хватит на 20 часов работы. Прикиньте свои расходы на автономку, возможно, "грамм добыча - год труда.."?
Что касается постоянства напора, то поднятая повыше б/у канистра с поплавковым клапаном от смывного бачка легко обеспечат требуемое.
