Куб с пароводяной рубашкой

Можно и так. Подрывной клапан на котле сохранился? Есть ещё електронный датчик давления?Titoeto96, 19 Апр. 16, 22:21

Лучше фото приложу так понятнее будет

POLE, вот в том то, и делема) быстро, или медлено?))

у меня на 250 литровом ПВК мешалка 70 оборотов в минуту, мешалка не пропеллерного типа.Titoeto96, 19 Апр. 16, 16:52

вот-вот, примерно такую я буду себе делать. Ну а сейчас я борюсь с креплениями для крышки...

Jollier, рамочные медленно, пропелерные, конусные быстро.
Рамочные - сильно от конструкции зависит, от 30 до 120 об\мин. Пропеллеры и конусные от 200 до 800 .
Заимей частотник инвертор и проводи испытания для разных типов мешалок - так значительно понятнее станет. Тем паче котлов много над конструкцией мешалки можно по экспериментировать.

ни гринвайне 3 штуки купили - может кому еще нужно
доставка конечно в 5 - 6 штук обходитсяkiliwin, 19 Апр. 16, 17:38

хорошие железяки, но тяжелые...SedoY, у меня есть частотник, разобраться с ним не могу уже год как))

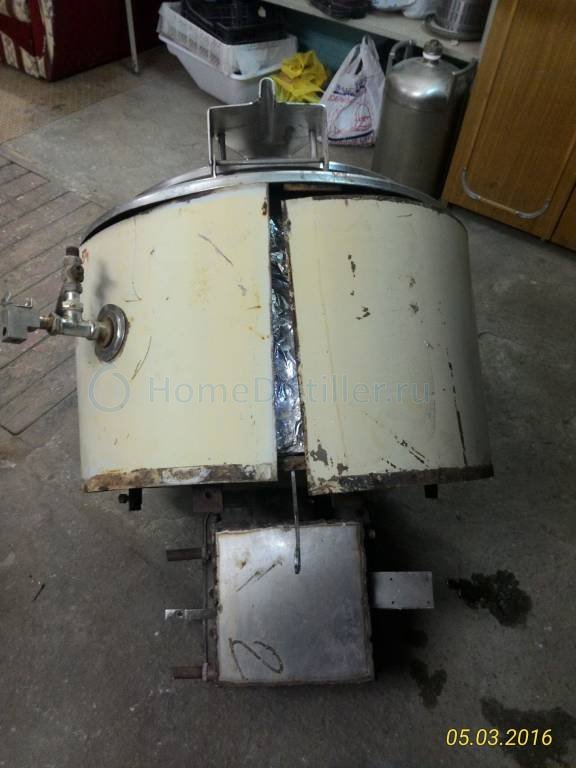

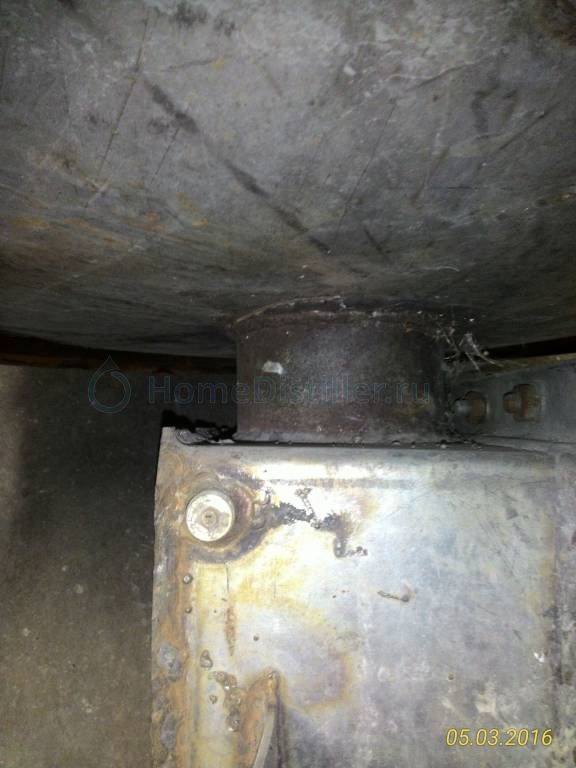

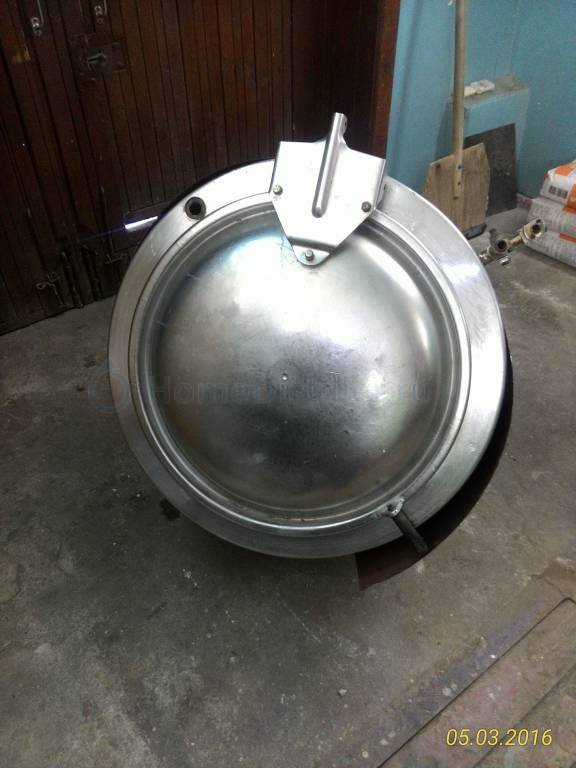

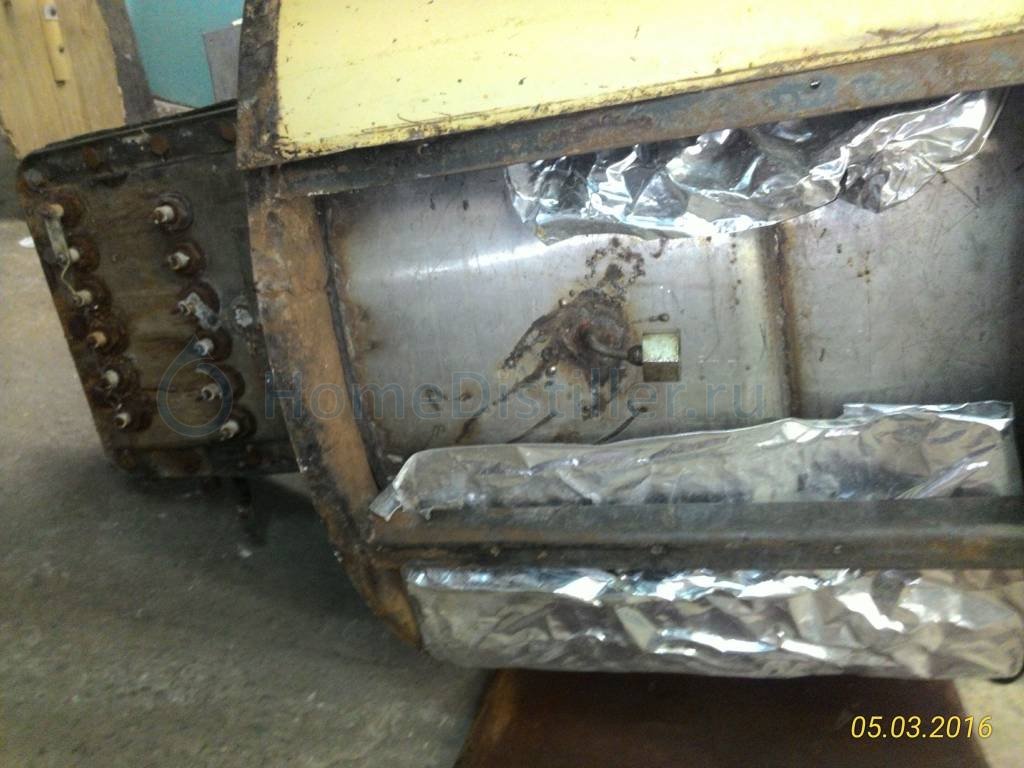

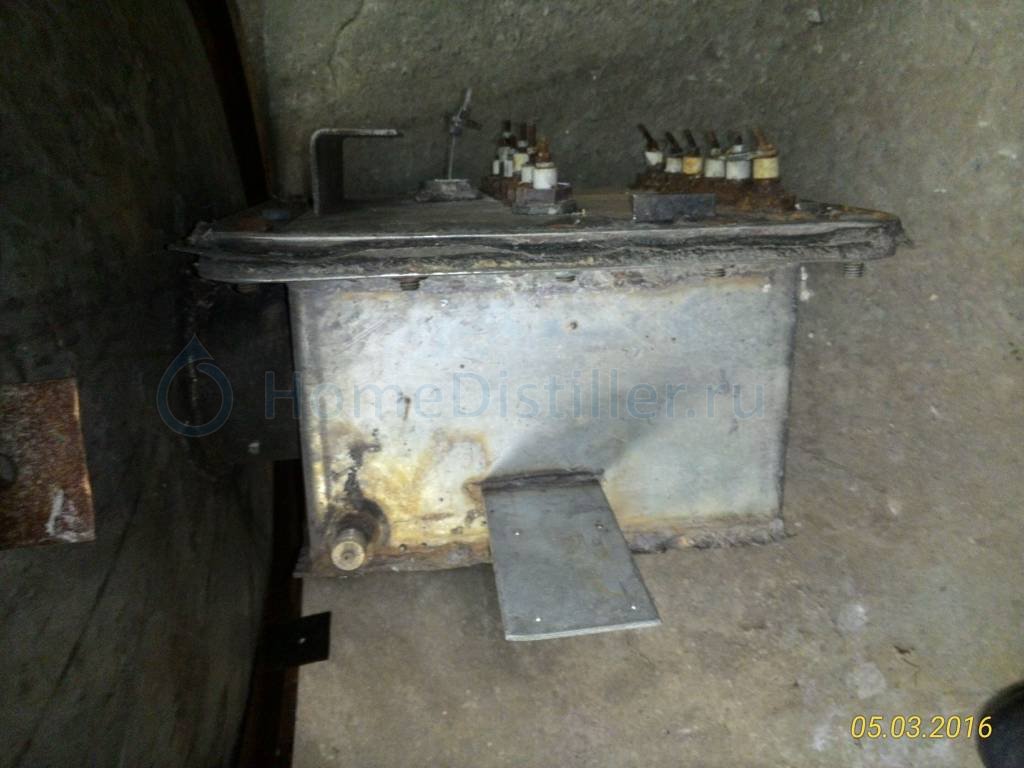

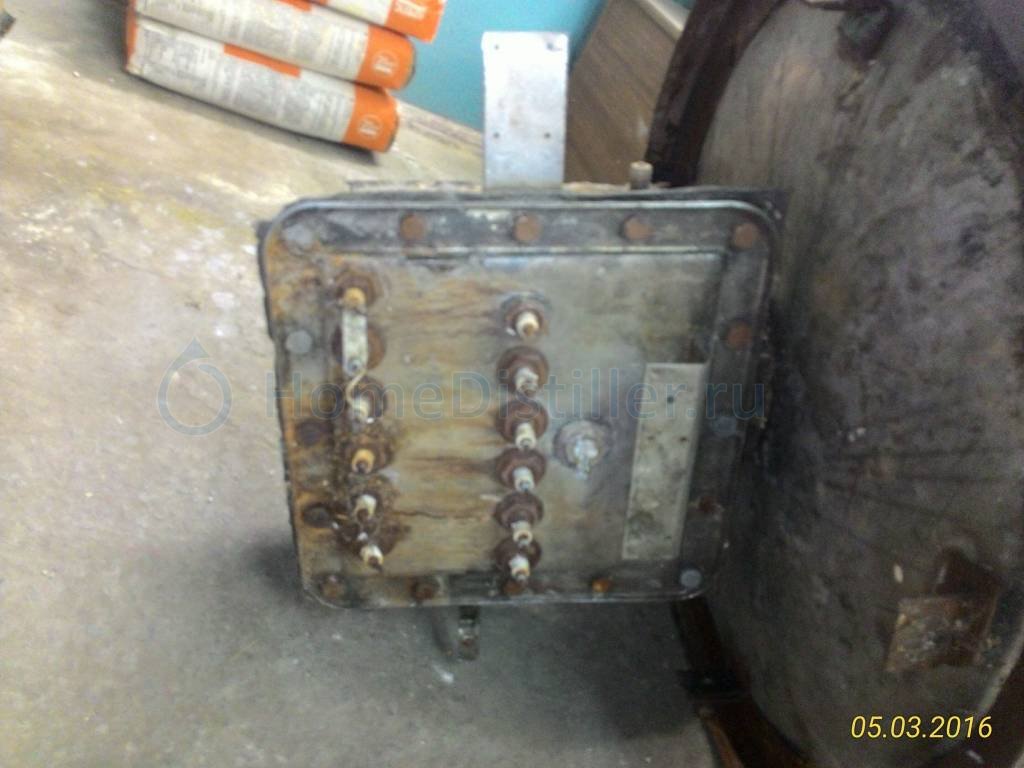

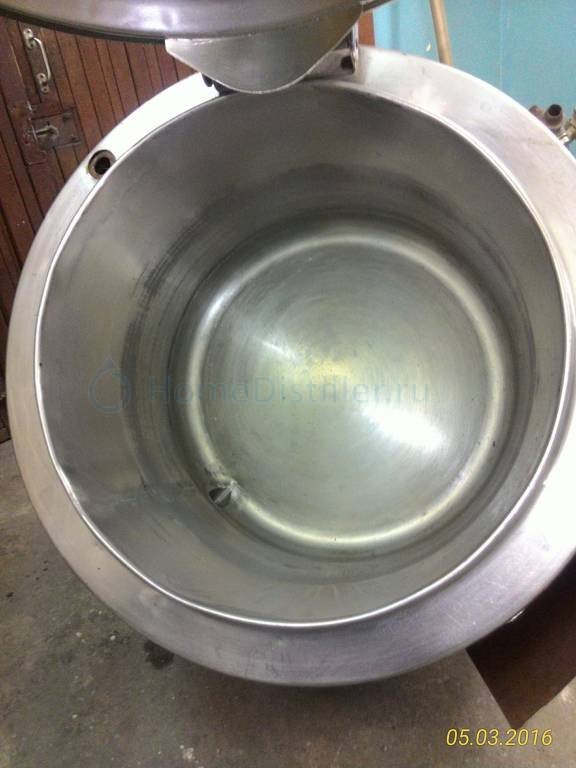

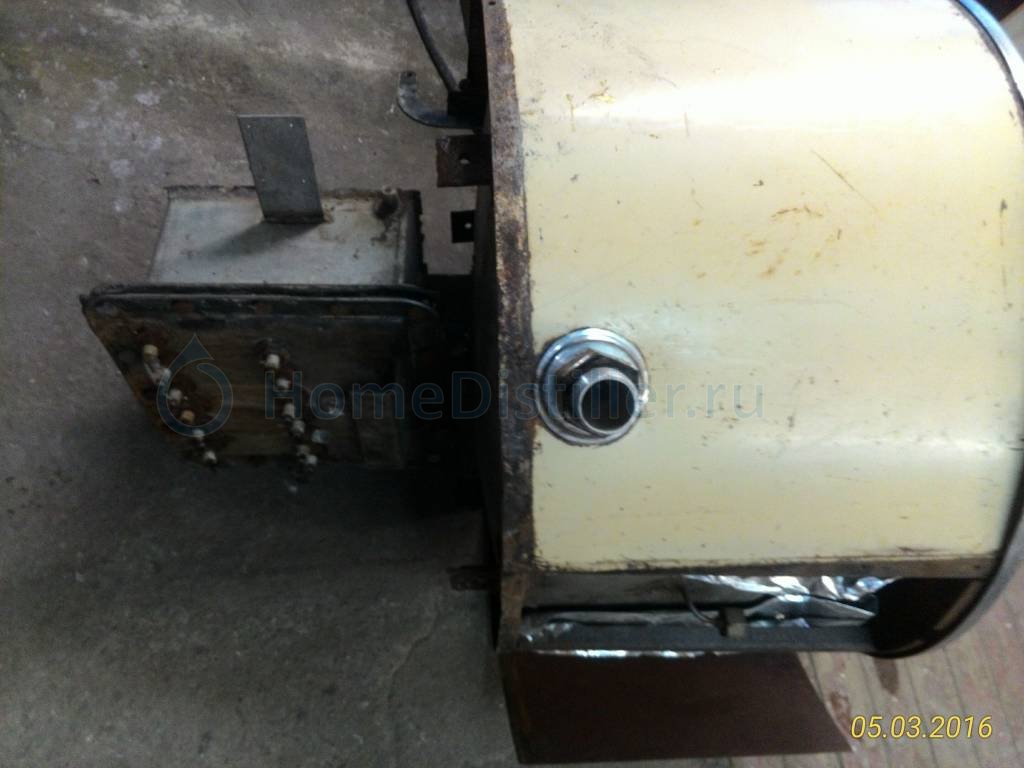

Vetaga, Нет у тебя ни подрывного клапана, не электромагнитного. Без электромагнитного еще обойтись можно(фото 7 ставь заглушку), а вот без группы безопасности в виде подрывного клапана ну никак в нашем деле. (техника безопасности прежде всего). Подрывной у тебя должен был быть возле крана на фото № 2, площадка сохранилась. Конструкция простая, шарик под грузом, очень надежный. На авито такие новые продают. Там же рядом поставишь и манометр, что бы примерно знать, что в рубашке твориться.( успакаивает)

вот в том то, и делема) быстро, или медлено?))Jollier, 19 Апр. 16, 21:50

А что мешать то нужно и по какому диаметру, с какой высотой + какая геометрия дна + какая конструкция крышки и можно ли варьировать исходя из хотелок заказчика и возможностей изготовителя?

Заимей частотник инвертор и проводи испытания для разных типов мешалок - так значительно понятнее станет. Тем паче котлов много над конструкцией мешалки можно по экспериментировать.SedoY, 20 Апр. 16, 06:10

Классное предложение. Потратишь на исследования кучу времени и заказчики разбегутся))))
Это все нужно если хочешь сильно сэкономить на приводах и получить идеальную мешалку. Только вот для универсальной конструкции исследования лишние, т.к. берется все с запасом.

Jollier, с собой возьми частотник, когда к нам поедешь. разберемся.

берется все с запасомPOLE, 20 Апр. 16, 11:34

обороты с запасом ))))

обороты с запасомSedoY, 20 Апр. 16, 13:56

Мощность и надежность)))

Мощность и надежностьPOLE, 20 Апр. 16, 17:04

это да, по мощьности запас нужен, и по прочности тоже нужен, а обороты подбирать надо, даже к густоте затора

а обороты подбирать надо, даже к густоте затораSedoY, 20 Апр. 16, 18:04

А можно поиграть с конструкцией мешалки под конкретную геометрию аппарата, характеристик заторов и привода. Ты кстати так же делал.
Об этом я спрашивал профессора Jolliera (Володю). Да тот что-то замолчал. Значит не назрело или уже решили что по чем)

когда к нам поедешь. разберемся.SedoY, 20 Апр. 16, 16:56

тут можно поподробнее ))

пыхтит ПВК

бодренько пыхтит

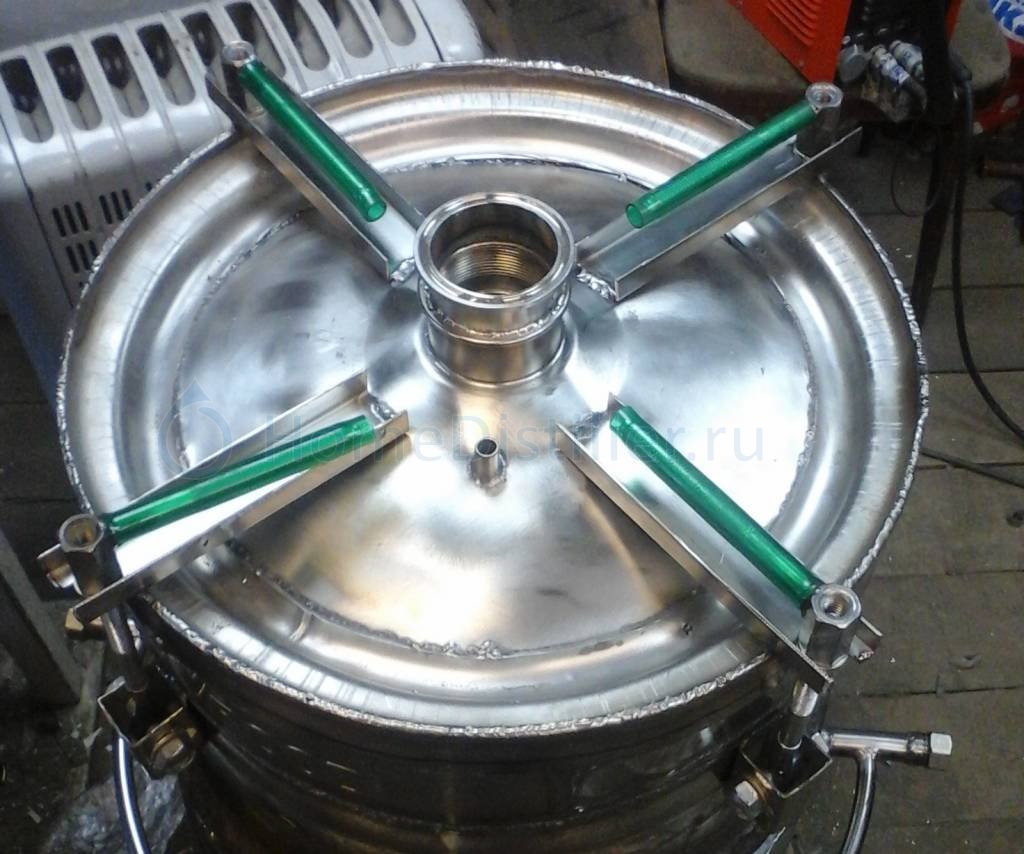

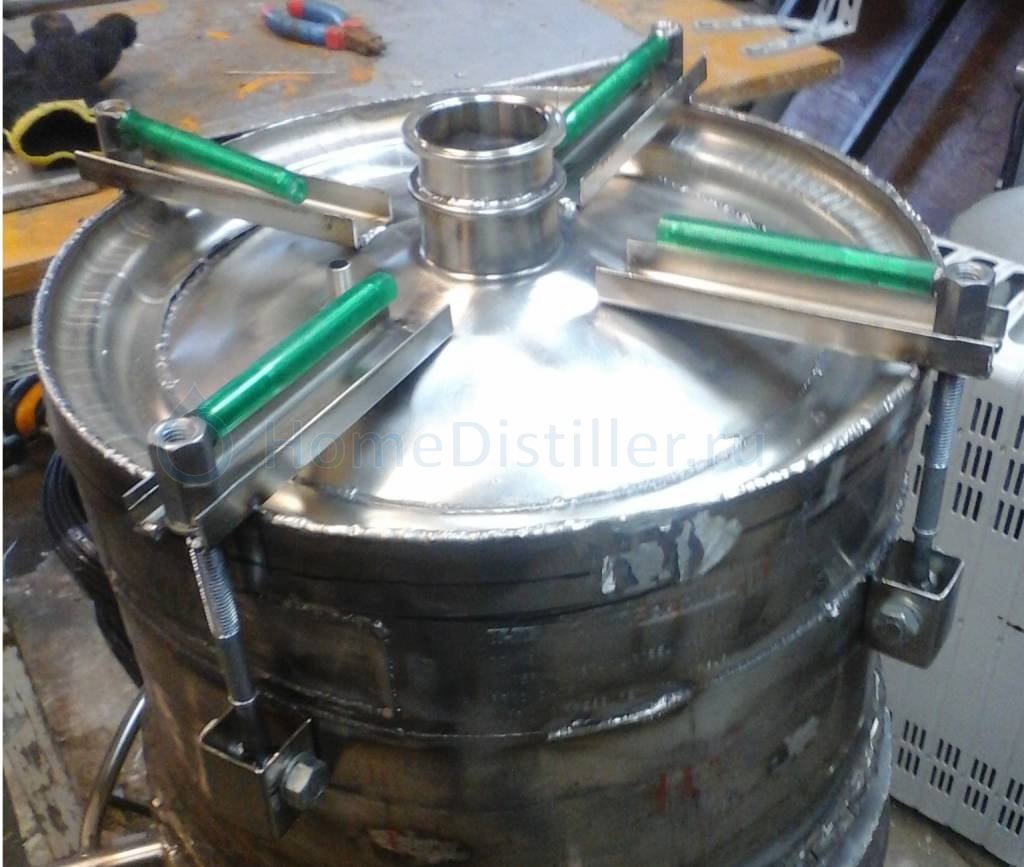

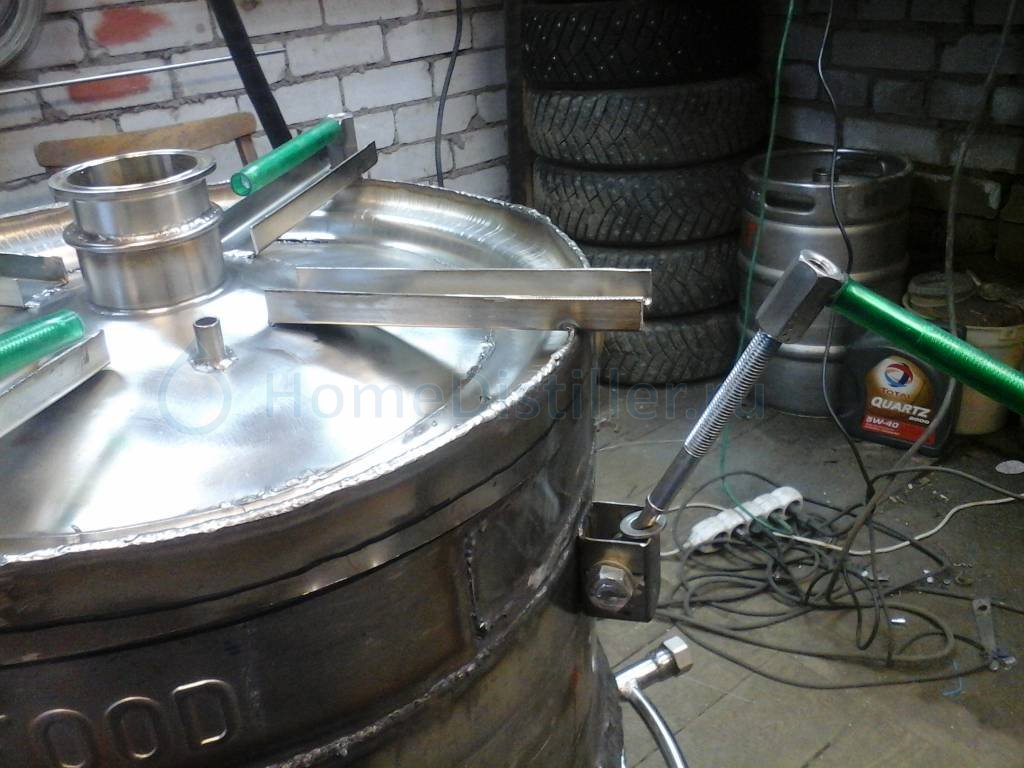

Смастерил откидные болты для притягивания люка к кубу,  прижимное усилие очень большое. Силикон пока не наливал.

Сделал откидные болты для притягивания крышки к кубу,mr.ptec, 20 Апр. 16, 20:33

Здорово! Впечатляет.
По опыту работы. Если планируешь на крышку мешалку, то крышка получается тяжелой. В этом случае хорошо иметь небольшой загрузочный люк, чтобы в него рука пролазила. Шлангом легко будет мыть не открывая большую крышку. Это в перерывах между погонами на одинаковом сырье.
Если мешалки не будет, то не стоит городить люк.

Здорово! Впечатляет. По опыту работы. Если планируешь на крышку мешалку, то крышка получается тяжелой. В этом случае хорошо иметь небольшой загрузочный люк, чтобы в него рука пролазила. Шлангом легко будет мыть не открывая большую крышку. Это в перерывах между погонами на одинаковом сырье. Если мешалки не будет, то не стоит городить люк.POLE, 21 Апр. 16, 08:10

мешалку планирую конечно, т.к. есть пара двиглов от дворников.
Из чего сделать маленький люк, посоветуйте!
---------------------------------------------------
А что если сделать быстросъёмным уел двигателя? Тогда, - отстегнул двигатель и следом снял люк... Но в этом случае масса люка = люк + мешалка.

Если мешалку сбоку сделать о рамной конструкции мешалки придётся забыть, останется только по типу два винта на конце. Но тогда масса люка = масса люка и ничего лишнего.

Из чего сделать маленький люк, посоветуйте!mr.ptec, 21 Апр. 16, 09:32

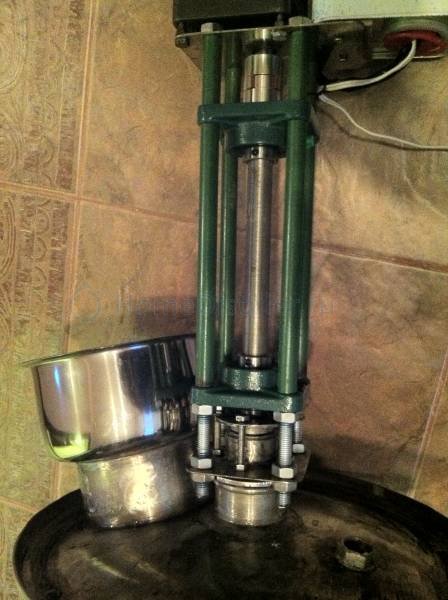

Я сделал из старого корпуса от фильтра аквафор (нержовая бочка). Нашел на авито. Но он слегка выступает за корпус. Его пришлось приподнять на трубе 100, что подсогнул элипсом. Работает. Фото прилагается.
Можно сделать из 4 дюймого клампа, но дороговато. Поищи разные варианты люков. С ними можно не торопиться. Сделаешь когда опыта наберешься под свои дела и найдешь подходящее железо.

мешалку планирую конечно, т.к. есть пара двиглов от дворников.mr.ptec, 21 Апр. 16, 09:32

ИМХО слабоваты для постоянной работы и шумноваты.

А что если сделать быстросъёмным узел двигателя?mr.ptec, 21 Апр. 16, 09:32

Можно и так, но мешалка все равно весит как минимум половину от привода.

POLE, а вот интересно, шуруповёрт макита, например на малых оборотах потянет мешалку???

mr.ptec, сдохнет быстро шуруповерт (относительно быстро, но мотор около 0.6-1тр стоит, ремонтопригодно, если руки из плечь растут
