Куб с пароводяной рубашкой

жно и так, но мешаSedoY, 21 Апр. 16, 10:53

вопрос еще какой шурик.
мой - тянет заторы по 200л. за вечер ставлю по два затора. так уже несколько десяктов циклов выдержал.
однако - он стоит сейчас больше 40тр. сомневаюсь про мотор за 1тр.
ну и, там еще редуктор снашивается. там точно цена будет не 1-2тр.

сейчас вот придумываю, как совместить КПЭ и мотор-редуктор.
КПЭ на подходе, мотор-редуктор есть.

Добавлено через 6мин.:

у меня крышка будет "герметичного" исполнения.
понятно что не автоклав и не скороварка.
но планирую и для перегонки использовать котел с мешалкой.
вот думаю - если совместить крышку и мешалку - будет неудобняк с засыпью.
ведь сильно приятно, когда оно крутится, а ты сверху сыпишь. комков не образуется.
а если сначала откинуть крышку с мешалкой, высыпать, закрыть и включить мешалку... вот и будут комки.

видимо, буду половинить крышку котла. одна часть будет открываться. а вторую часть приваривать на котел, и на нее редуктор с мешалкой.

SedoY, шурик серии ПРО потянет, т.к. в нём шестерни из металла. Но ценник у  него не гуманный. Тогда проще будет строительный миксер купить. рублей 8000 стоит.
Для миксера очень желательно безщёточный двигатель.....

Об этом я спрашивал профессора Jolliera (Володю). Да тот что-то замолчал. Значит не назрело или уже решили что по чем)POLE, 20 Апр. 16, 18:13

Мешалку буду делать рамную дно сферическое( в дне дополнительный упор для нее направляющую) сама мешалка по центру( крышка полный доступ 630мм), а для удобства рядом лючок 200мм в этой же большой крышке( чтоб за процессом наблюдать, и пр...)

mr.ptec,

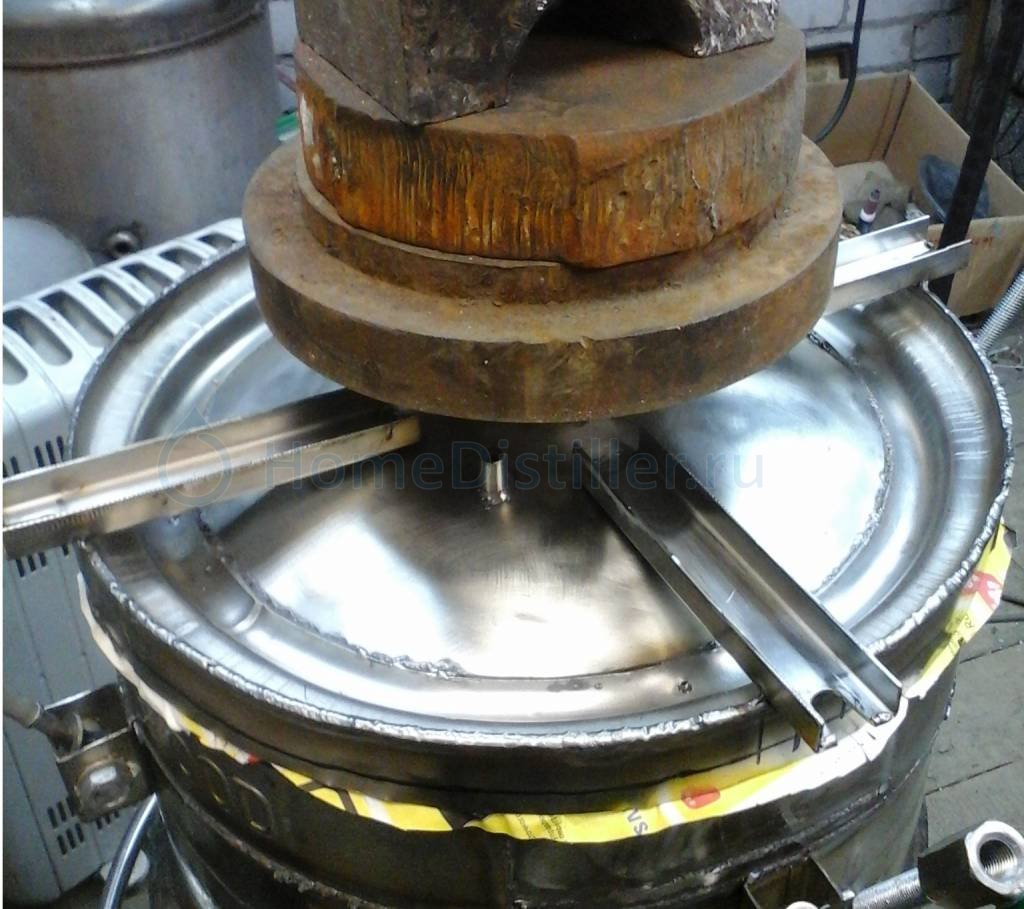

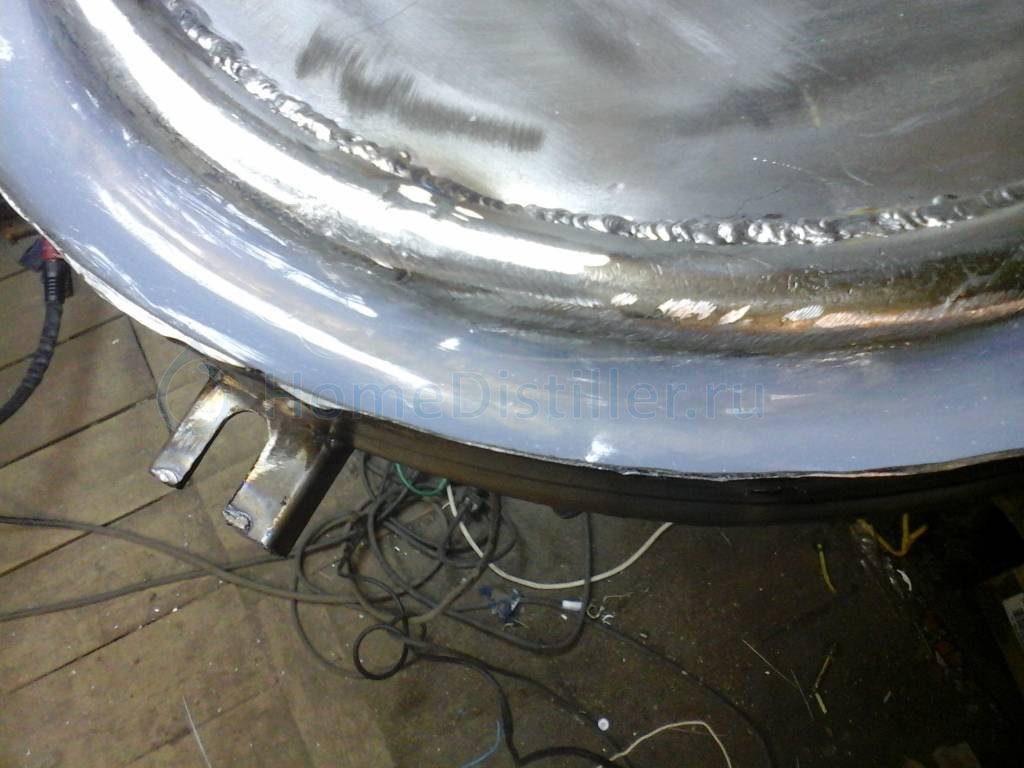

Почему пластины куда заходит откидной болт - в виде "швеллера" , а не просто металлическая пластина, имхо об острые края пальцы или руки поцарапать можно.

сижу, думаю... смысл мешалки в том чтобы - нагрел воду,  включил мешалку и добавляешь компоненты в куб. А если мешалка будет сверху крышки, то придётся городить дополнительный лючёк какой то для досыпки как POLE справедливо отметил.

Сделал для себя выводы, - люк открывается в любое время, мешалка сбоку. (возможно как опция с ручным приводом), желательно люк откидывающийся на петле.
Все выводы сделаны для ПВК небольшого размера "для квартиры" т.е. литров 50-70.

Добавлено через 3мин.:

WanhaKettu, напильником + наждачным кругом и все фаски снимаются быстро и не трудно.

а если сначала откинуть крышку с мешалкой, высыпать, закрыть и включить мешалку... вот и будут комки.Видимо, буду половинить крышку котла. одна часть будет открываться. а вторую часть приваривать на котел, и на нее редуктор с мешалкой.crvd, 21 Апр. 16, 11:03

Крышка достаточно большая и мне кажется лучше делать лючок через который производить засыпь, т.к. его герметизировать легче. Если половинку заварить, то все радости обслуживания теряются, в углах бяка будет оставаться, мыть не удобно. Засыпь я делаю при полностью открытой крышке, обильного комкования не происходит. Может в конструктив мешалки внести изменения, побольше перегородок.

Добавлено через 43мин.:

Сделал для себя выводы, - люк открывается в любое время, мешалка сбоку.mr.ptec, 21 Апр. 16, 11:45

Мешалка сбоку, это дополнительная технологическое ответстие которое нужно гермитизировать, да и мешалка при дистилляции не очень сильно нужна. Есть обкатанные варианты, крепления на кламп сверху как у тебя. Судя по всему с железом ты работать умеешь, попробуй по схеме без лишних дырок, не устроит переделашь.

сижу, думаю... смысл мешалки в том чтобы - нагрел воду,  включил мешалку и добавляешь компоненты в куб. А если мешалка будет сверху крышки, то придётся городить дополнительный лючёк какой то для досыпки как POLE справедливо отметил.mr.ptec, 21 Апр. 16, 11:45

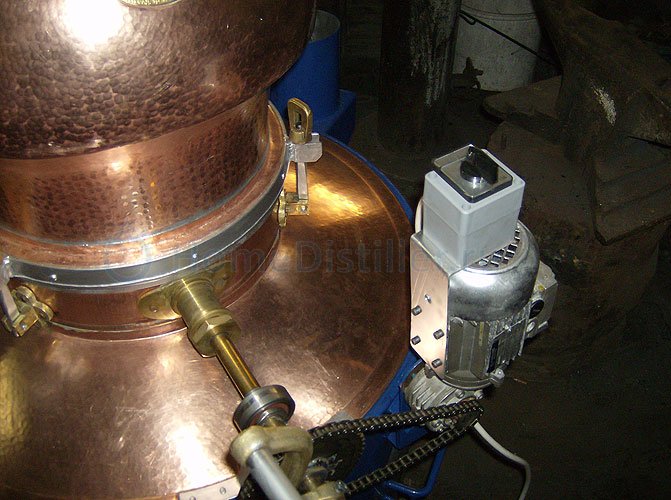

Мопед не мой, Евгений407 прислал, но планирую примерно такого вида на ПВК в 250л (который еще строиться) сделать.

отшествие которое нужно гермитизироватьTitoeto96, 21 Апр. 16, 11:56

герметизировать нужно будет в любом случае, щток ведь будет вращаться в чём то. а там уплотнитель стягивающие болты и т.д. Поэтому что с боку под углом, что свержу строго вертикально какой то сальник будет. Единственное в чём разница разного положения штока относительно горизонта, - тип(форма) мешалки. Если по центру, можно рамную (самую эффективную), если шток под ушлом, - какие то пропеллеры мудрить...

Есть обкатанные варианты, крепления на кламп сверху как у тебя.Titoeto96, 21 Апр. 16, 11:56

при вертикальном расположении штока мешалки мне придётся сразу в куб сыпать все инградиенты (дополнительного лючка то нету...), закрывать люк и только потом включить мешалку.
Комков не будет при такой схеме...?

планирую примерно такого вида на ПВК в 250л (который еще строиться) сделать.petrovwich, 21 Апр. 16, 13:21

Такая компоновка мешалки вероятней всего обусловлена наличием шлема от аламбика сверху. Зачем так сложно ?

закрывать люк и только потом включить мешалку. Комков не будет при такой схеме...?mr.ptec, 21 Апр. 16, 13:28

Если конечно затруднительно снимать и ставить каждый день, тогда сбоку. Я тебе и предлагаю, попробовать. Отлично работают и съемные мешалки и стационарные, и сверху, и сбоку,  каждый сам выбирает какая будет его "ПРЕЛЕСТЬ". Сдались тебе  эти комки, народ отлично делает заторы на небольших объемах и без миксеров, просто размешивая обычной палкой, объем в 50 литров не самый большой.  Кукурузу варил на 200 литров только один раз( ПВК пользуюсь не очень долго), засыпал весь объем за два раза, крышку открывал и закрывал. Мешалка работала 1 час во время разогрева содержимого и когда охлаждал, не было там никаких комков, ферметы А добавлял вместе с засыпью, Г когда остужал. Гермитизировать мешалку для затирания это одно (можно и не гермитизировать), а для дистилляции совсем другое. Мешалку во время дистилляции включаю скорей от скуки, в ПВК площадь нагрева большая думаю, прогреет и так.

Такая компоновка мешалки вероятней всего обусловлена наличием шлема от аламбика сверху. Зачем так сложно ?Titoeto96, 21 Апр. 16, 14:26

Да, шлем планируется - вот он:

Мешалку буду делать рамную дно сферическое( в дне дополнительный упор для нее направляющую) сама мешалка по центру( крышка полный доступ 630мм), а для удобства рядом лючок 200мм в этой же большой крышке( чтоб за процессом наблюдать, и пр...)Jollier, 21 Апр. 16, 11:31

Дополнительная опора в дне - геморрой. Она должна быть из капролона, чтобы меньше снашивалась и по металлу не скребло. В нее трудно попадать. Да и работать не будет. Сначала будет тормозить, потом разобьет до зазора и будет в нем болтаться. Лучше подумать о толстом вале из трубы и крепкой группе подшипников.
Судя по диаметру крышки и вертикальному расположению мешалки подойдет конструкция из трех конусов, либо из колец, что по ходу уменьшаются в диаметре. Такая конструкция самостабилизирующая. Для колец можно меньше оборотов. Угол наклона конусов увеличивает высоту перемешивания. Обороты от 60 до 400 в мин.

Добавлено через 12мин.:

при вертикальном расположении штока мешалки мне придётся сразу в куб сыпать все инградиенты (дополнительного лючка то нету...), закрывать люк и только потом включить мешалку.
Комков не будет при такой схеме...?mr.ptec, 21 Апр. 16, 13:28

Насчет комков не переживай. Хорошая мешалка все разобьет. Если без люка, то так: засыпаешь все в куб, веслом слегка размешиваешь и закрываешь крышкой с мешалкой (если поднимать не лень).
Повторюсь - ИМХО смысл люка в том чтобы не ворочать тяжелую конструкцию.
Люк можно без петли на твоем объеме. Ты же не мешки ссыпаешь в куб.
Мешалка сбоку на любителя. Мне не нравится, т.к. у меня бесшумный тихоход. На тихоходной (до 150-200 об/мин) ИМХО перемешивание не эффективное. Быстроходный пропеллер (1000-1500 об/мин) перекрутит на малых диаметрах аппарата, а мыть не очень удобно.
Для уточнения, различаю два вида очистки: 1 ополаскивание (когда струей шланга под напором смываешь) и 2 мытье с дезсредствами (щетка, губка и шланг).

Titoeto96, POLE, понял что как сделаю так и будет)))

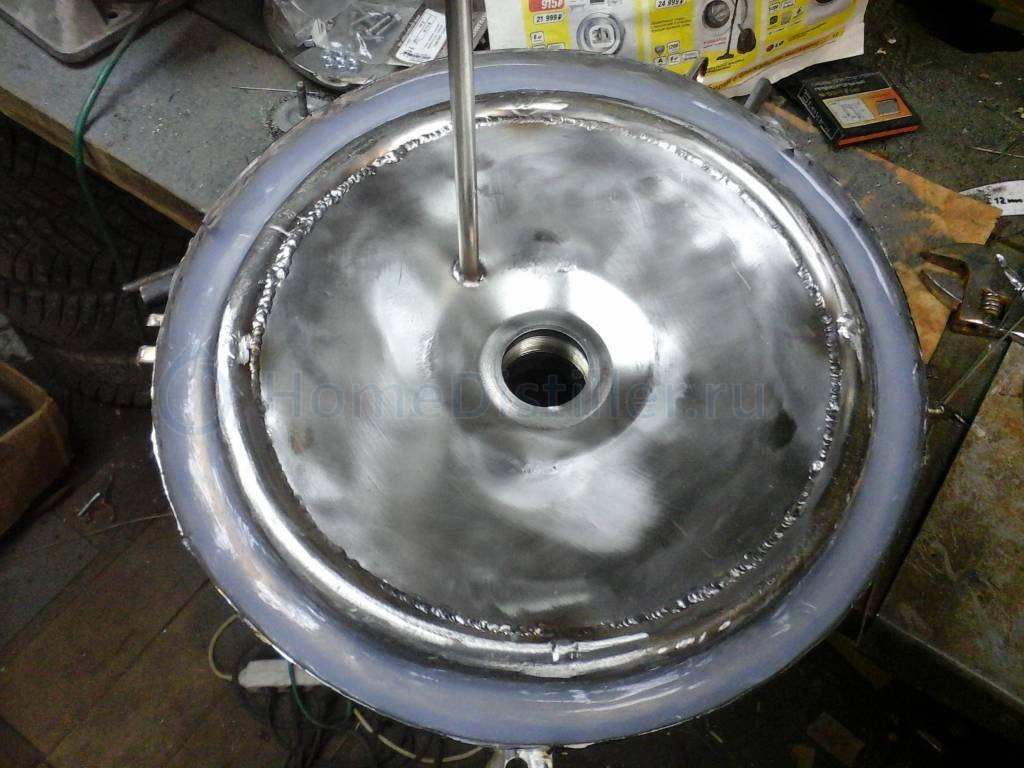

налил силикона на крышку, надеюсь не прилипнет к кубу... В воскресенье сниму.

mr.ptec, на ту сторону которя не должна прилипнуть,нужно подложить выкройку из газеты,предварительно смоченную водой.

mr.ptec, на ту сторону которя не должна прилипнуть,нужно подложить выкройку из газеты,предварительно смоченную водой.Сулейман, 21 Апр. 16, 18:52

Доктор, вы меня пугаете...)))

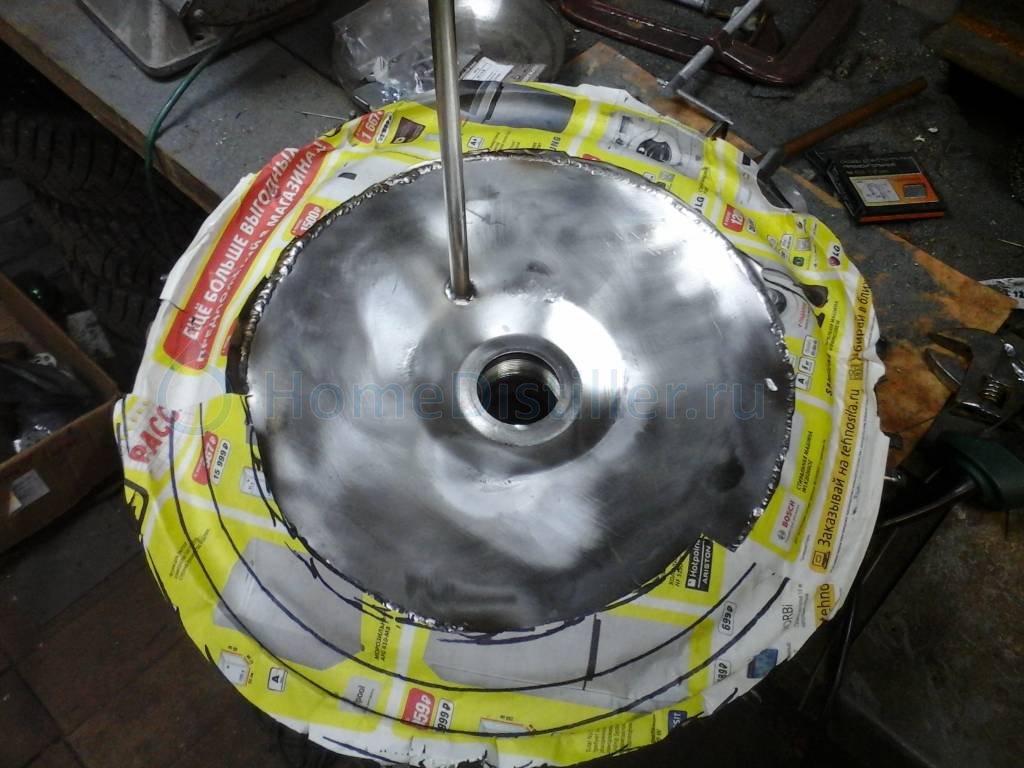

ну я сделал ровно наоборот) выкройку положил на силикон. Но ведь газета между кубом и крышкой есть, это ведь главное?

П.С. Съездил в гараж, проверил. Крышка снялась с куба без проблем. Оставил лежать на столе в перевёрнутом виде (быстрее высохнет.)

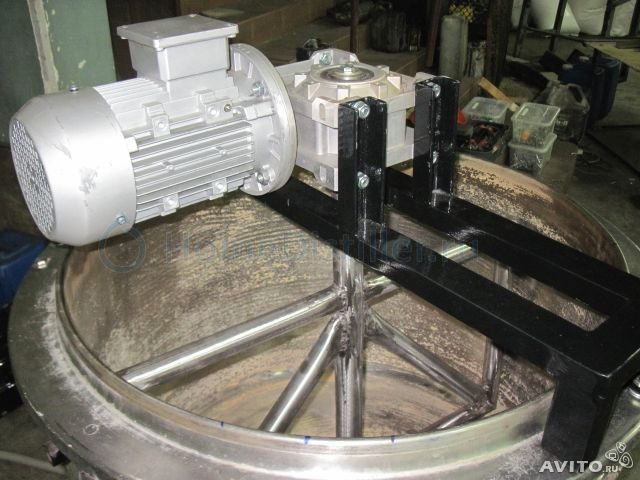

вот на него буду городить мешалку:

когда мотор-редуктор купил, 550Вт, все переживал, нах мне такой мощный.
теперь переживаю, что слабый купил. все заводские мешалки на него - 2,2кВт

crvd, классный "круглик" )) сколько литров ? Зажимы у тебя интересные, сам делал? Когда они в рабочем положении и винт в них вкручен, как они не запрокидываются назад?

crvd, хороший кастрюльчик, мешалку правда страшно сделали - из труб (чисто эстетический вопрос))))) ну и прокручивать такую может и не зря переживаешь - мотор может и слабоват, надо было из полос делать - у них лобовое сопротивление меньше.
а дно у тебя внутрь вогнутое или нормально сделанное ? если вогнутое - там при охлаждении будет воздушный пузырь образовываться, продумай стравливание воздуха (трубочку какую с краником так в рубашку засунуть чтобы при наполнении ОЖ иметь возможность стравливать воздух иначе дно выходит из процесса охлаждения, а это снижение кпд установки)

Добавлено через 4мин.:

вот думаю - если совместить крышку и мешалку - будет неудобняк с засыпью.
ведь сильно приятно, когда оно крутится, а ты сверху сыпишь. комков не образуется.crvd, 21 Апр. 16, 23:38

сделай в крышке этой шикарной люк засыпной-ревизионный. хоть из скороварки хоть из кастрюли литров на 8 из посудоцентра - там шикарные кастрюли продают и сталь хорошая и крышка удобно поддается переделке

у меня не все так кучеряво ((
[сообщение #12705673]
там фотка мешалки на квадратных крашенных трубах - это я на авито увидел. рассматриваю сейчас любые конструктивы. ищу, думаю и советуюсь.

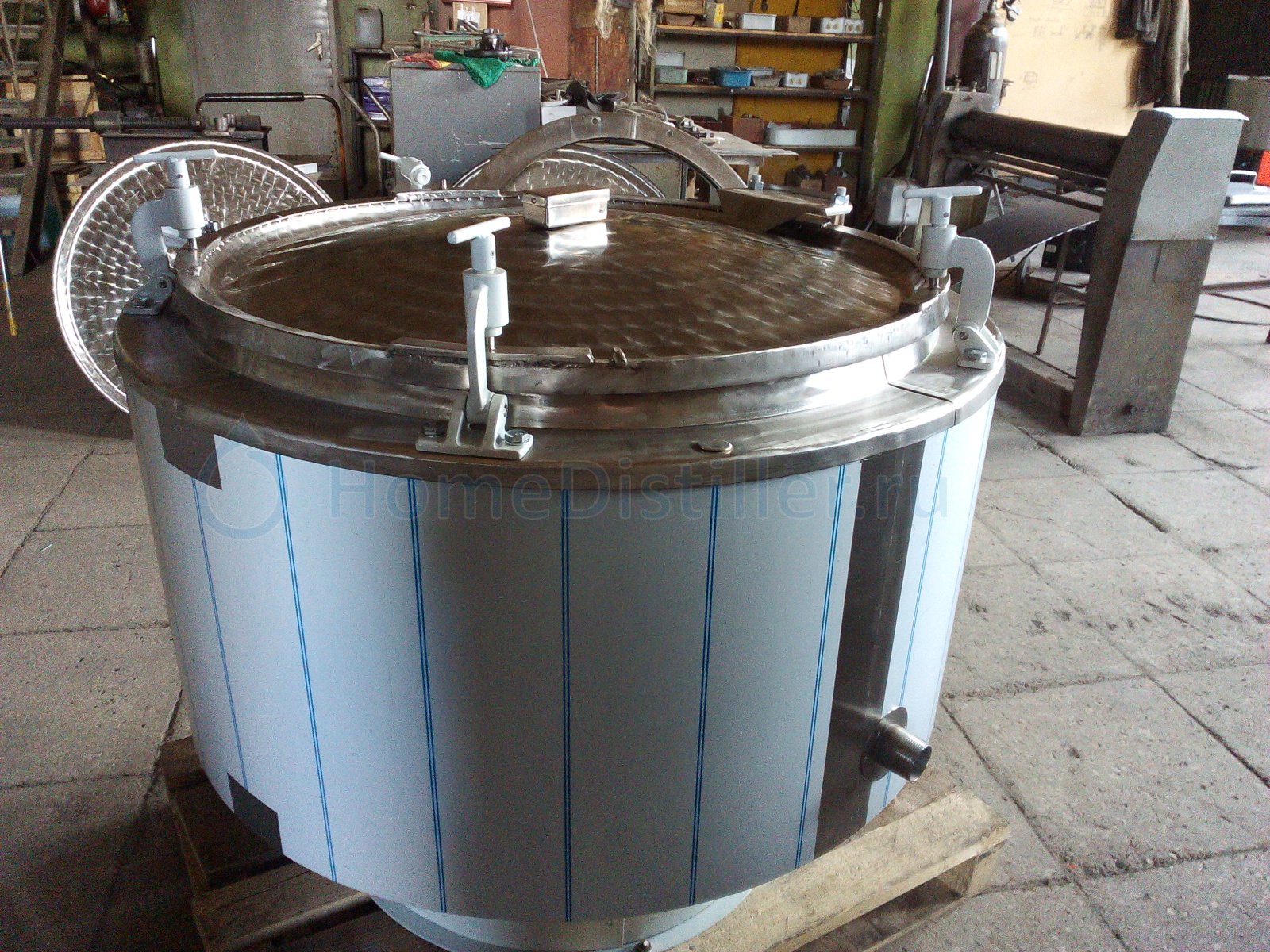

фотка которая в 3790 - это производитель котла мне сделал. т.е. именно этот - не мой.
мой будут делать 30-40дней. т.к. стандартое исполнение котлов - водяная рубашка из черного металла.
а я заказал полностью с нержи.

котел - КПЭ-400, по объему - чуть больше 400х, т.е. 400 - рабочий объем.
слив - 1,5"
исполнение крышки - герметичное. но надо понимать, что это не скороварка и не автоклав. но для нашего дела - шоколадная крышка.
штатных ТЭНов должно быть 5шт х 7кВт. я попросил ТЭНы не ставить. буду заказывать в Нске из нержи, чуть меньшего номинала. т.к. нету 35кВт пока. да и управление, будет ОВЕНовским ПИД-регулятором, а не контактором на доп. ТЭН. хотя - кто его знает, как все получится в результате.

по охлаждению. возможности сливать воду нет.
есть автономка с теплообменником 6,8кВт по паспорту. сейчас она сделана на силиконовых 6мм трубках, поставлю на 1/2", насос уже есть. при общей площади соприкосновения внутреннего бака и воды охлаждения - думаю именно автономка будет ограничивать скорость охлаждения. будем попробовать ))

по мешалке - давно уже, купил пару заводских конусов. сначала попробую, чего будет с конусами. а то в инете - так даже в кубические емкости, вставляют пару мелких конусов, и все мешается лучше идеального... будем экспериментировать.


Добавлено через 4мин.:

сделай в крышке этой шикарной люк засыпной-ревизионный.SedoY, 21 Апр. 16, 21:05

образец работы имеется... все ж понятно, куда обращаться.
дождусь только пока приедет чудо-аппарат. ну и финансы с мыслями-планами в порядок чутка приведу...
там ведь еще надо "дурня" сделать, выходы всякие приварить. полно работы еще.

есть автономка с теплообменником 6,8кВт по паспорту. сейчас она сделана на силиконовых 6мм трубках, поставлю на 1/2"crvd, 22 Апр. 16, 00:20

запасайся полипропиленовыми трубами - ими и делай - шланги нафиг - только на подсоединения. и углы лучше собирать из двух по 45 град , чтобы насос не насиловать. да и радиатор второй хорошо было бы иметь (в подвале)))) на доохлаждение) или уже воду лить в самом конце из крана, хотя у нас из крана летом течет с температурой в Оби ))))))

Эта ветка по живее, задам вопросы тут. Сборка ПВК (начало тут [сообщение #12679274]) приближается к стадии опрессовки, проверять давлением хочу рубашку и внутренний куб, прошу оценить последовательность действий:
- Накручиваю на все отверстия краны или заглушки устанавливаю штатный манометр, натираю мелом все сваренные швы, подключаю подачу водопроводной воды и при появлении ее в верхнем сливе прекращаю подачу и перекрываю верхний слив, затем еле открыв кран и следя за манометром поднимаю давление до 3,5 атм или до давления водопровода (не знаю какое оно у меня возможно всего 2 атм и его не хватит, придется арендовать опрессовщик), если сразу не потекло и не заструило оставляю на час да бы убедиться что сосуд держит закаченное давление. - ту же процедуру планирую провести с внутренним кубом?!
