Куб с пароводяной рубашкой

Народ, если у кого в планах есть медный шлем на ПВК: https://www.avito.ru/...75_bu_435918279
там внутри вот такая медная шапка примерно 750мм в диаметре:

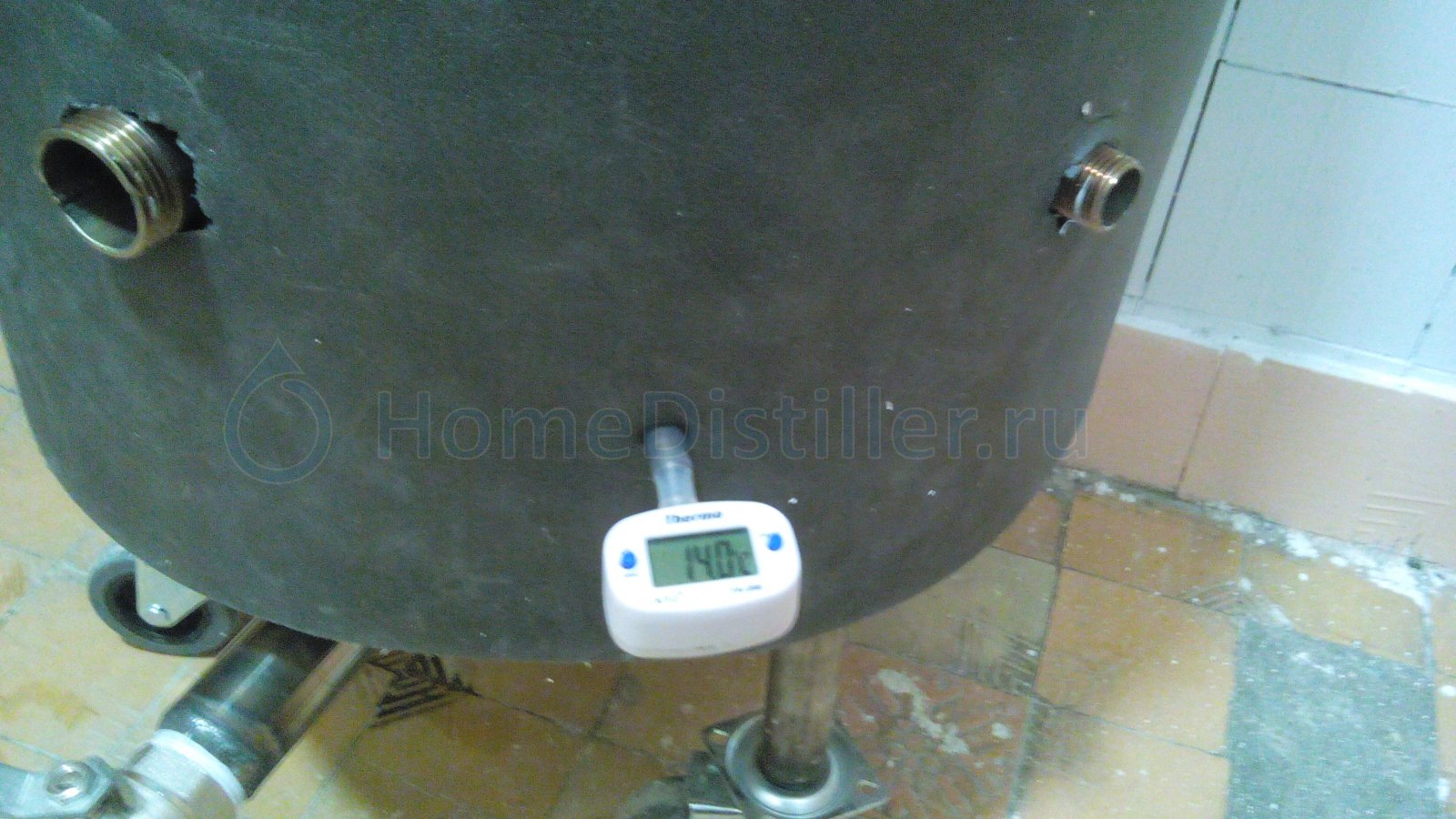

Сделал сквозную гильзу под ДТ в рубашке,может надо было заглушить конец?Вроде не должно датчик выбить. как правильно сделать?

может надо было заглушить конец?makss1000, 07 Февр. 17, 14:17

конечно, было бы безопаснее. Нагреется, слетит, тэны оголятся...
Выход трубкой или резьбой?
Внутреннею или наружную резьбу нарезать и гильзу вкрутить)))

выход трубкой на 8мм .завтра поеду к сварному делать глухую

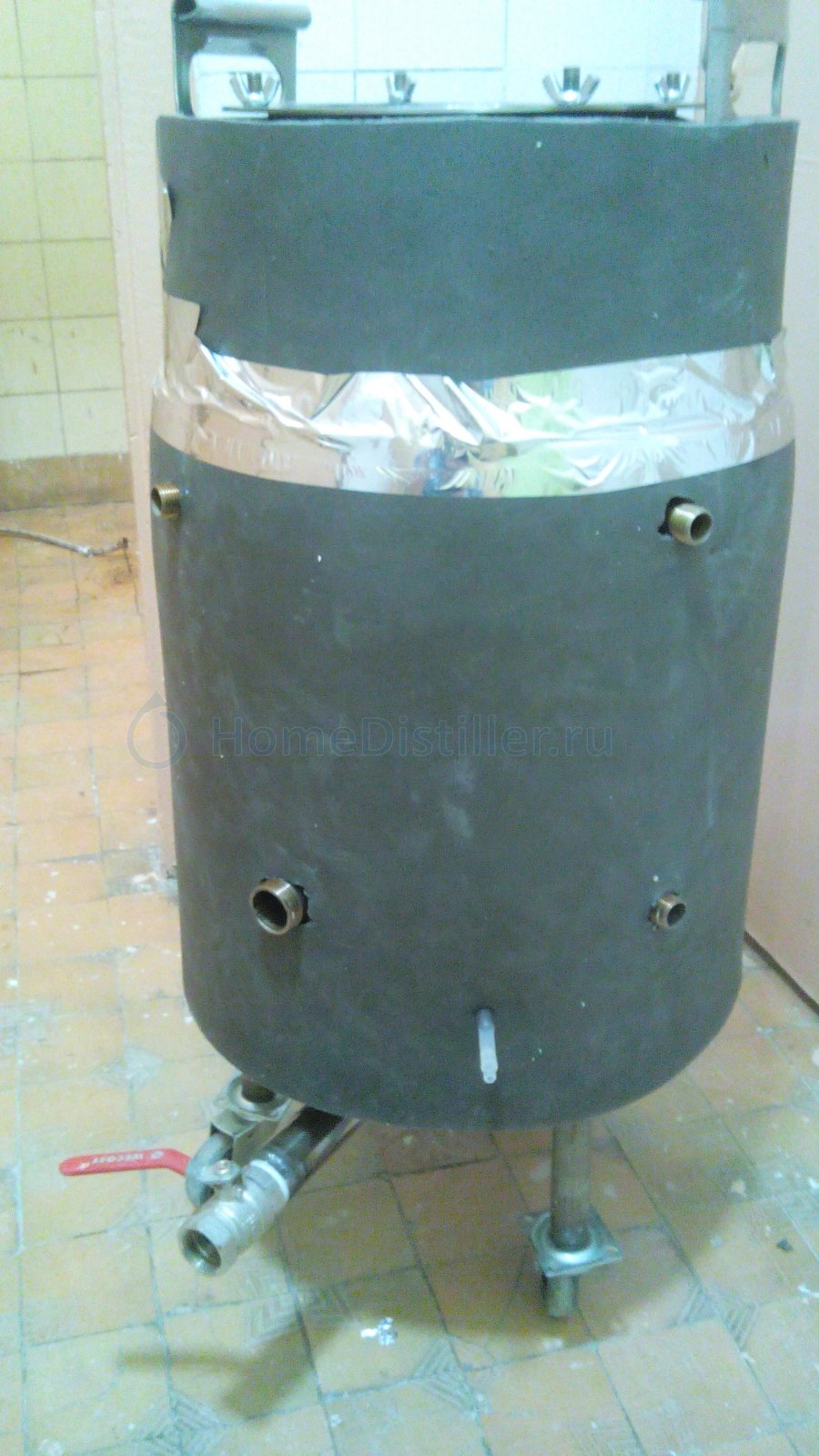

Максс 1000, чем куб утеплён? Жёсткий материал? Под покраску идёт?

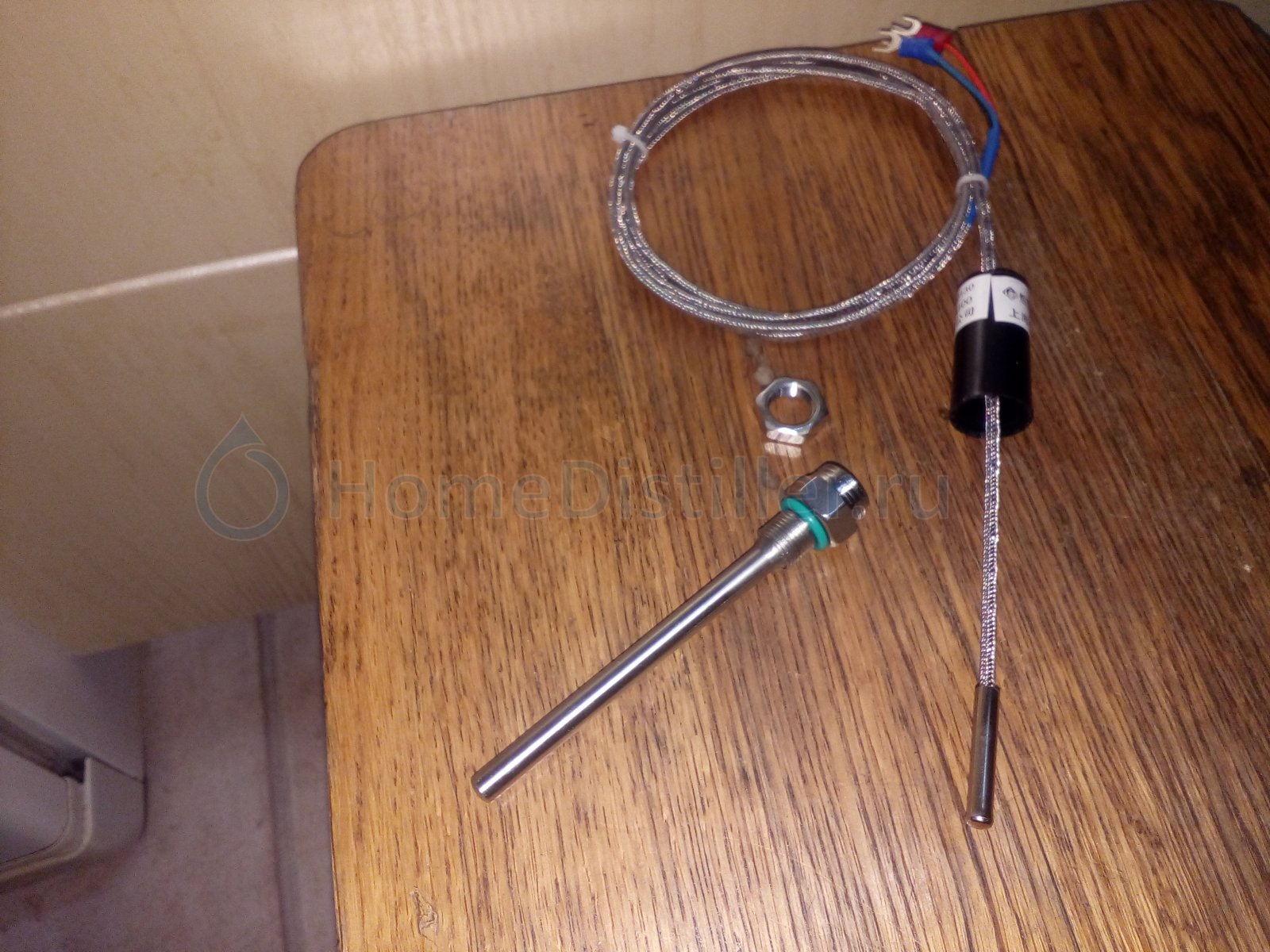

makss1000, на Али есть корпус для датчика, примерно такой

они бывают отдельно, если не срочно, то как вариант

Максс 1000, чем куб утеплён? Жёсткий материал? Под покраску идёт?Гнездов, 07 Февр. 17, 18:53

это пенофол ,он мягкий первый слой 0.7 мм,второй слой будет фольгой наружу.

makss1000, на Али есть корпус для датчика, примерно такойCranium, 07 Февр. 17, 19:25

спасибо,не надо. я завтра этот сосок болгаркой отпилю, он просто к дырке приварен, рассверлю дырку и трубку на 8мм глухую мне сварной приварит.

makss1000 Сквозная, в смысле сквозь рубашку трубка и меришь Т затора или сквозная трубка в рубашку, меришь Т рубашки? Второй вариант вообще не вариант, выбъет запросто. Видимо и перегонок еще не было.

сквозная трубка в рубашку, меришь Т рубашки?Martin, 07 Февр. 17, 19:37

сквозная трука в рубашку, мерять температуру рубашки. да, перегонок на ПВК ещё не было,т.к. пока только собираю его

а зачем измерять температуру рубашки?
Знать давление в ней достаточно.

а зачем измерять температуру рубашки?deen, 07 Февр. 17, 19:53

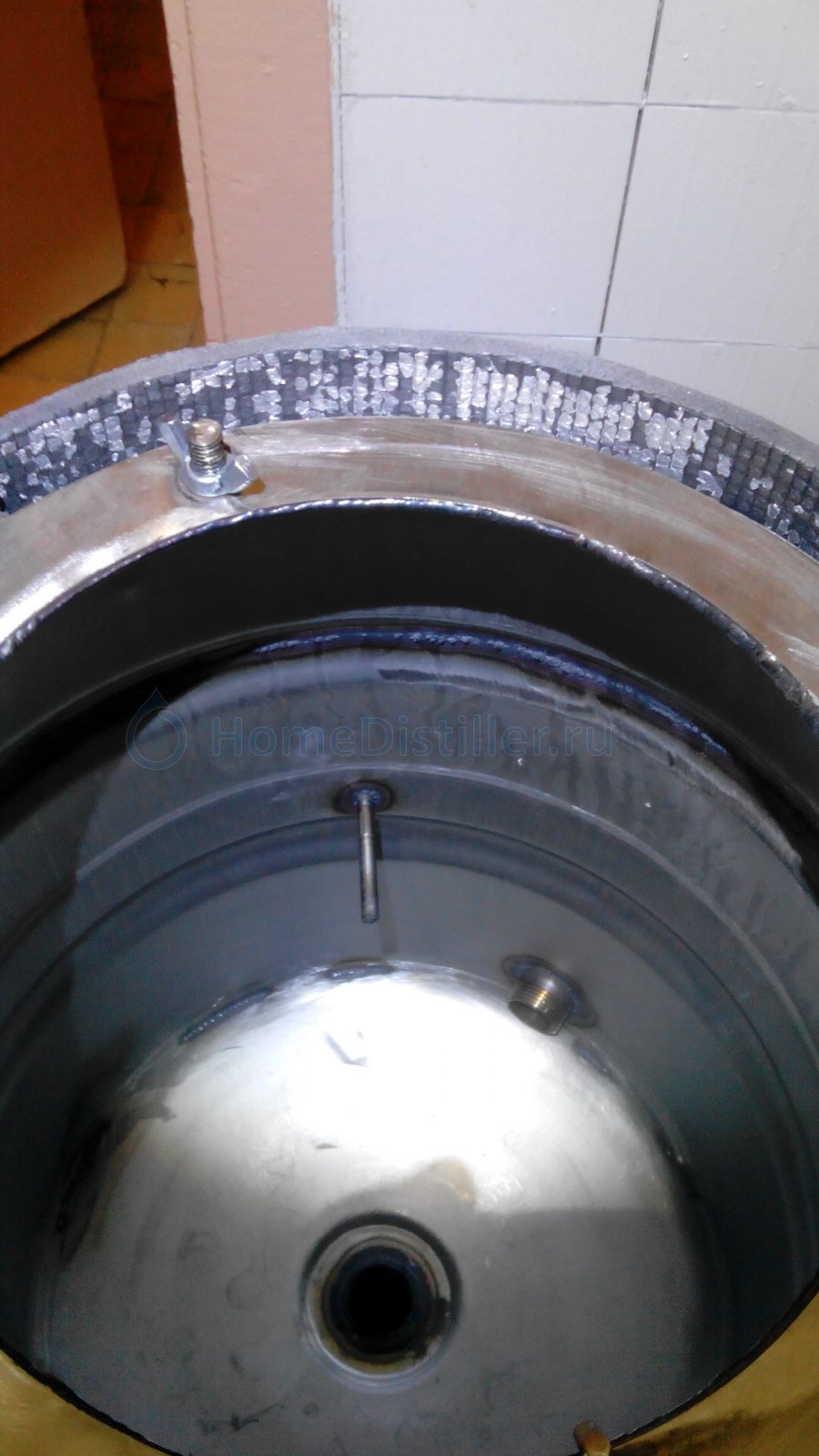

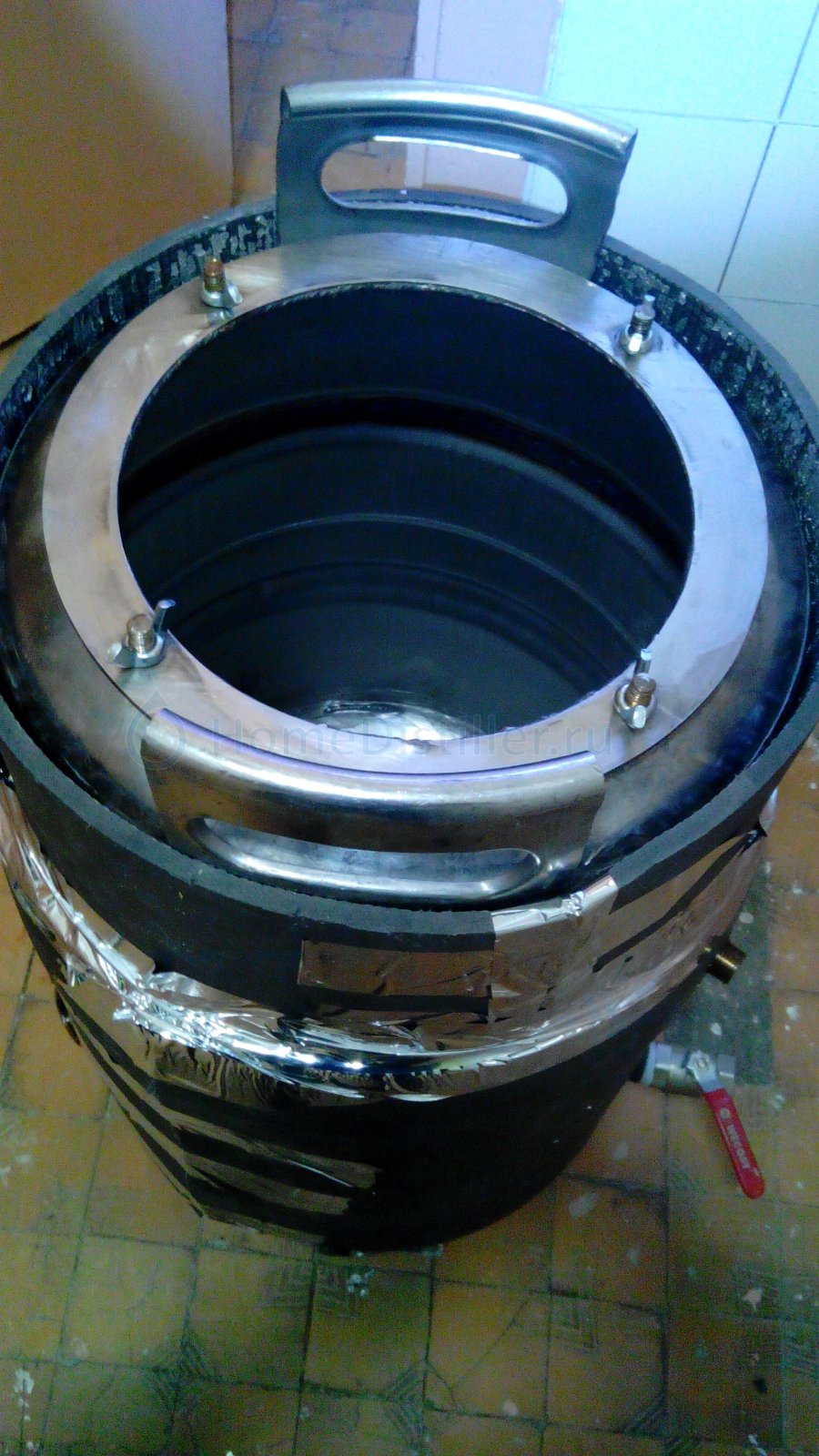

вроде как многие делают. вот я решил, что не лишней будет. пока вот так всё выглядит

deen, можно температуру на отключение поставить, как доп. безопасность

Martin, я думаю приварить,как pole говорит
Но никто не мешает ещё потом доделать стяжки.
Сверлишь отверстие в днах насквозь, обварил изнутри, остыло, обварил снаружи

"Чтоб днище не играло" ))))) надо вваривать полусферу .

Чтоб днище не играло"A.T, 07 Февр. 17, 22:36

муж на кухне пихает сахар в рот, запивает водой, жена спрашивает: зачем? Новый метод: сахар, вода, дрожжи, сейчас голову завяжу и к батарее сяду. А голову зачем? Крепкая штука, чтобы крышу не сорвало.... Через пол часа из комнаты грохот, жена забегает: что? Крышу сорвало? Нет, ...лять, днище выбило!
Извиняюсь за оффтоп, навеяло

Добавлено через 21ч. 9мин.:

Что-то затихло все, может обидел кого?

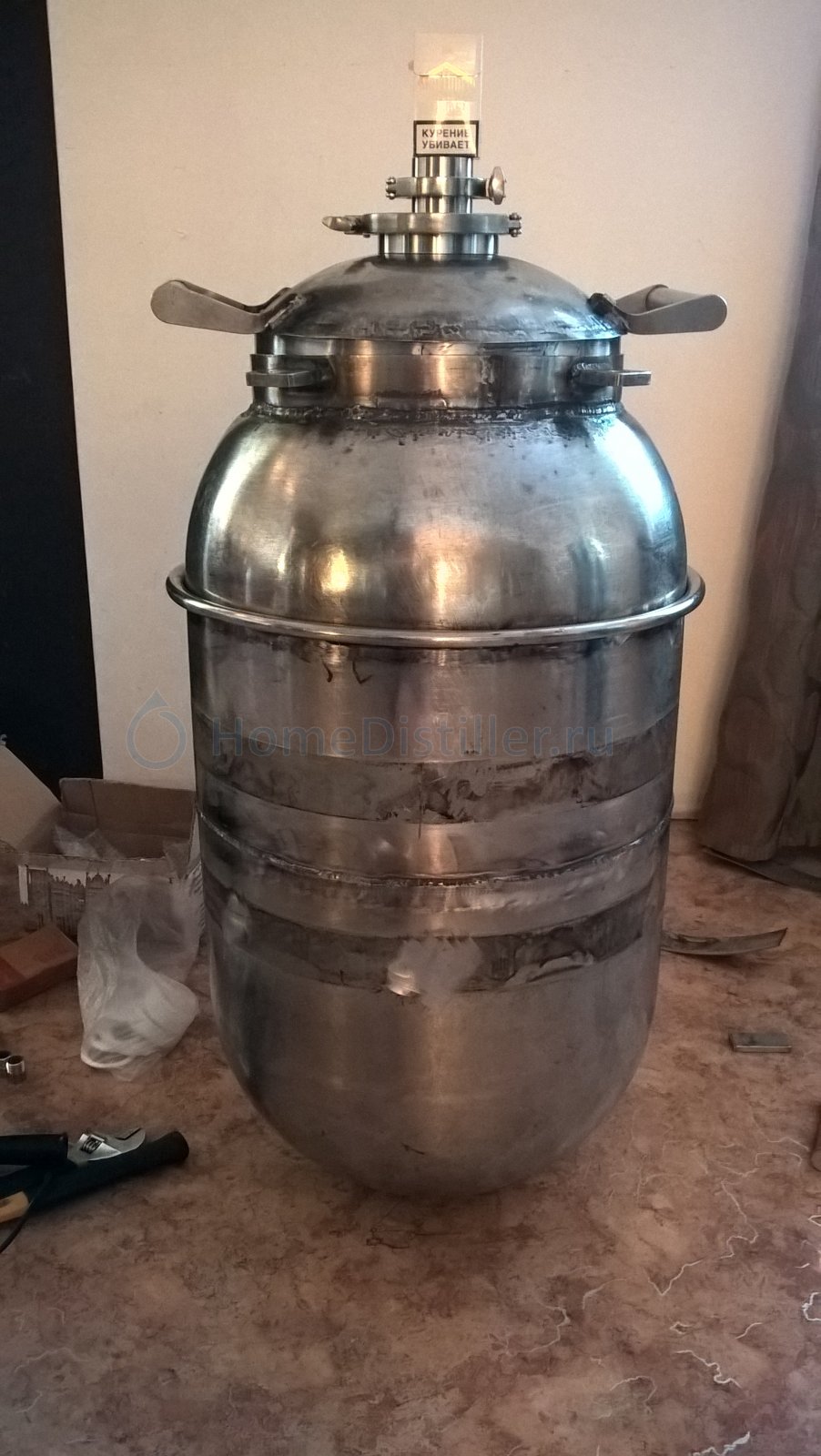

Привет, мужики. скоро и я присоединюсь к вашей банде владельцев ПВК. пока сварили внутреннюю колбу. я собираюсь её отполировать со всех сторон и "одеть" в рубашку.

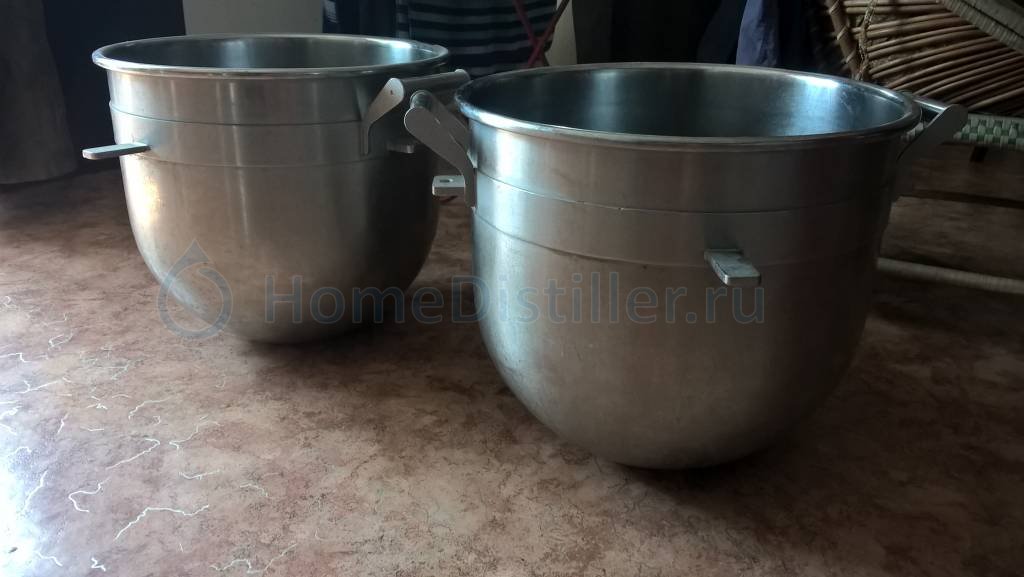

сварили мне её из двух деж от тестомеса по 50 литров - цельнотянутых чаш со стенкой 3 мм, рубашка планируется из листа 2 мм.
работать планирую с зерновыми, фруктовыми, пивом, от сети 1Ф, 3ф, котлов отопления, ГВС. система передвижная - должна влезть в любую легковушку.
из особенностей конструкции: 2 блок-ТЭНа 1+1/4", люк 30 см., мешалка по оси бака с упором в центр дна с приводом на крышке через кламп 2", слив прямой вниз через кламп 4"ф102мм. сквозь дно рубашки, циркуляционный насос (Тайфу пока)с забором 1/2" через заглушку сливного клампа и подачей через сгон 1/2" вваренный в крышку, изнутри к этому сгону возможное подключение резьбой барботажной руки или моющей головки, в рубашке 6 отводов 1/2": 2 в дне(ввод/вывод ГВС)+ 3 по верхней кромке(ввод/выход ХВС + безопасность)+ 1 уровень над ТЭНами, съёмное фальш-дно для фильтрации.
сварили не аккуратно, присадки не пожалели, пожгли много, буду пробовать всё: точить, пастой полировать, травить, лудить, пока всю поверхность гигиенической не станет.

Так в чём проблемма то,сварили,...выпили,с твоих слов пожгли,далее по тексту...тебе в лувр,или в третьяковку?
Судя по заяве,2-3мм тело,хоть и цельнотянутое сжечь сложно.
А полировать с двух сторон,у двуногих обыденно.
P/S особенно с внутренней стороны.
Чего хотел то?
Извиняю,мож кого задел.

Чего хотел то?G.V.L, 08 Февр. 17, 21:25

ну, во-первых радостью поделиться, а во-вторых по конструкции конструктивную критику получить.
например, по сбросу дробины и по циркуляции. может вместо резьбы на циркуляции тоже клампы ставить, а может и так заразы не будет. по давлению в рубашке от сети ГВС тоже немного страшно, хотя гидроаккумуляторы на 6 бар опрессовывают, хотя и стенка там тоньше и площадь её меньше.
и это только первые мои хотелки, аппарат-то у меня это первый, да и сам я студент в этом деле

от сети ГВС тоже немного страшно,stasolegch, 08 Февр. 17, 21:43

не надо испытывать судьбу, при малейшем прослаблении(по шву или удар был) сложится внутрь, давление в ГВС может и 8 быть

в рубашке 6 отводов 1/2":stasolegch, 08 Февр. 17, 21:04

зачем столько? Три достаточно, если мало тройник поставить. 4 дюйма слив!, по мне перебор.))) Здорово смотрится, когда аппарат на луноход похож, но потом утеплять и каждый выход нужно будет вырезать... легче тройник поставить. Полировать((( я свой полировал с проф пастой и машинкой, через 20 минут бросил нафиг))) мешалка будет на люке крепится? Если да, то лучше с боку сделать, под наклоном. Крепление мешалки лучше площадку под двигатель сделать, так шума меньше будет если через пробковую прокладку закрепить и не надо мудрить с фланцевыми переходами и сальник наведу, смазать можно,  но вход вала через кламп обязательно))) всегда можно заглушку поставить.
Задумки хорошие) удачи!
