Куб с пароводяной рубашкой

Cranium, правильно, все не предусмотреть.
Но это не освобождает от нужности осмысливания.
Частотником регулировать +30% -25% это эффективные пределы, конечно практически любой частотник приложит все свои усилия, но они не беспредельны, по этому обратить пристальное внимание стоит на выбор типа мешалки и на выбор именно для нее оборотов и крутящего момента.
Опять же про выбор движка - чем больше у него полюсов тем лучше.

Сварил на выходных низ ПВК для комбинированного нагрева, планирую в нижней юбке отвод под гофру на 100 мм сделать, нормально? Так всё так и какая должна быть правильная топочная?
Рубашки на 2/3 куба достаточно из практики? У меня внутренний куб 60 см думаю еще 30 сверху приварить, объем побольше охото. На наргев думаю сильно не повлияет, охлаждать да, дольше будет

Martin, усиль нижнюю юбку прутом 12мм по кругу)))

Гнездов, для чего? там ножки все равно будут. Или думаешь от газовой горелки поведет?

У меня монгал и нержи 2 мм повело. От газовой горелки может и не поведёт. На 300 мм поднять конечно хорошо если объёмы всегда будут большие, а если маленькие (второй или третий перегон), то стенки греть некчему. У меня сейчас 125 литров и очень хочется уже младшего брата сделать)))

Да, может и стоит усилить снизу, посмотрим, поэтому и спрашиваю какая должна быть правильная топочная? Пока никто не ответил, кто-то не знает, а кто-то сомневается в правильности своей конструкции. Можно перефразировать вопрос... как бы вы сделали топочную? Информации по ПВК на газу крайне мало, А младший брат уже есть)). Этот только для первого перегона зерновых и пива. Для сахарных НБК есть

Жаровые трубы, только как их там распологать?

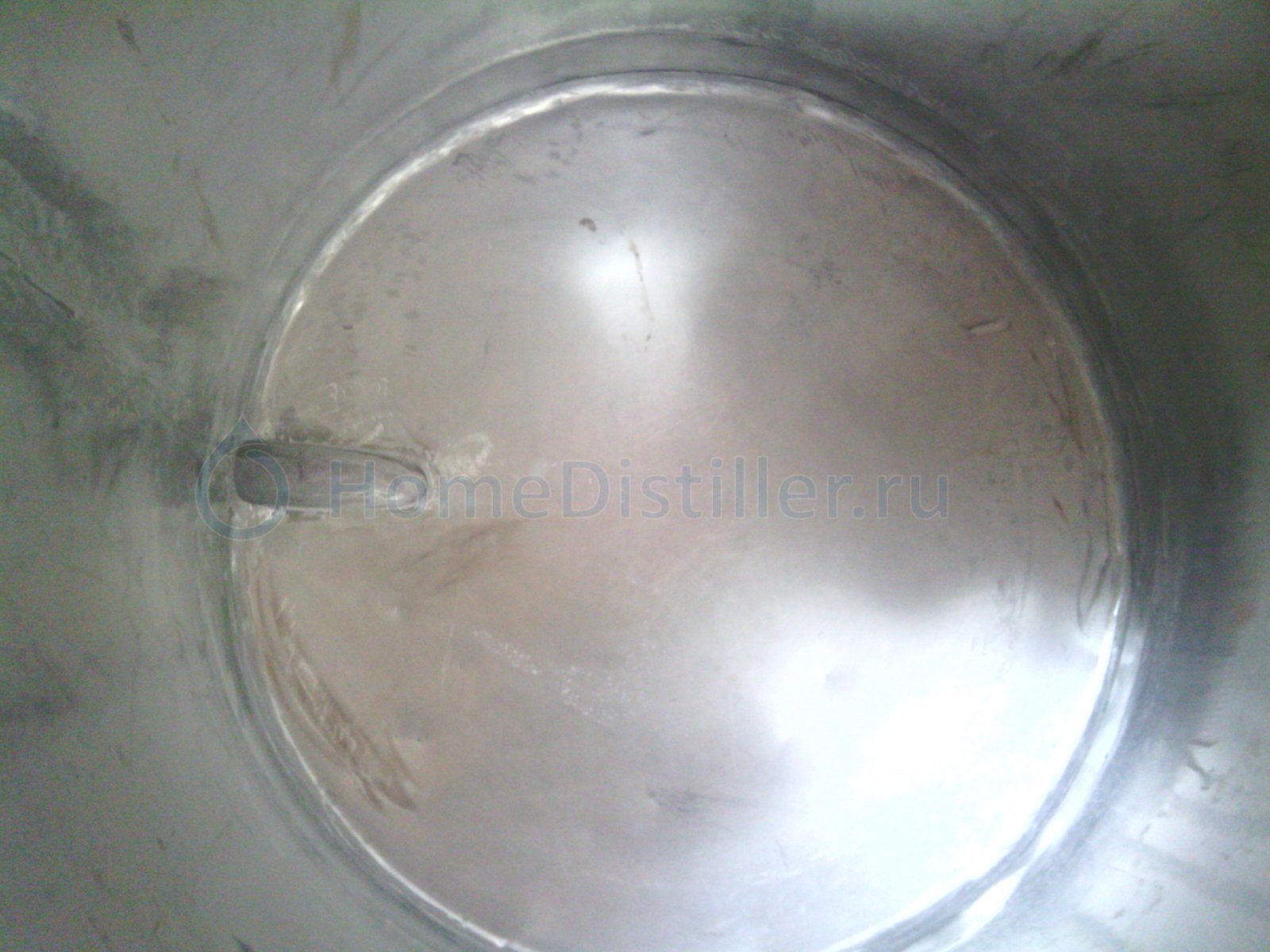

Опрессовывал сейчас ПВК, на небольшом давлении примерно 0,5 атмосферы начинает выгибать внутреннее дно (толщина неизвестна), надеялся что не будет такого эффекта т к дно выпуклое. В общем надо сейчас все же соединять два дна. Думаю нужно просверлить их оба, вставить туда что-нибудь и обварить. Есть трубки 12,8,6. Какую лучше? Или стержень надо?

стержень надоMartin, 06 Февр. 17, 17:43

на 6-8
Трубки не очень,был опыт на полевых кухнях прямоугольных.

Добавлено через 2мин.:

И то при опрессовке внутри матрас получается))

начинает выгибать внутреннее дно (толщина неизвестна), надеялся что не будет такого эффекта т к дно выпуклое.Martin, 06 Февр. 17, 17:43

странно. Если дно выпуклое, то его уже должно было деформировать.
Фото есть?

Maverick2005, попробую поискать стержень на 6-8, сколько точек крепления делать? Диаметр 50 см
POLE,оно немного выпуклое, его выгибает, потом спускаю давление оно с характерным звуком возвращается на место.

оно немного выпуклое, его выгибает, потом спускаю давление оно с характерным звуком возвращается на место.Martin, 06 Февр. 17, 17:59

я бы сделал примерно как на рисунке прутками (стяжками) на сварку.

у себя буду делать из прута Ф8

его выгибает, потом спускаю давление оно с характерным звуком возвращается на место.Martin, 06 Февр. 17, 17:59

может его зафиксировать 12 трубой в выгнутом состоянии (так сказать в рабочем). В рубашке дна сделать ОДНО отверстие на 12, вставить трубу, надавить и обварить. )))

я по центру планирую слив делать. вот задумался этого хватит что бы не было проблем с дном! диаметр 500мм слив 2 дюйма. как думаете?

диаметр 500мм слив 2 дюйма.slava71, 06 Февр. 17, 23:19

Я так понимаю литраж от 100 литров,)) и хороший слив 2 дюйма!
Если слив без конуса и не планируете ввертышь делать под опору мешалки, то лучше сделать слив в бок, в целях экономии поднятия ПВК от пола.   О себе))) У меня внутренний куб с конусом для слива и 1,5 дюйма слив, колёса 150 мм с площадкой.) В итоге мы переваривали (подымали) слив, чтоб получился уклон в канализацию. Считаем; 2 дюйма отвод для слива, это где-то 130 мм от днища, поюс утепление слива 10-15 мм, в итоге куб нужно подымать на 200-250 мм. Колёса высокие денег стоят)) ножки...))) в общем если высота позволяет, то можно.
Чтоб днище не играло, можно заведомо в виде линейной тетради приварить пару-тройку полос арматуры.
Спасибо большое Мартину, что озвучил проблему))) с прямым дном куба это реально нужно учитывать

В рубашке дна сделать ОДНО отверстие на 12, вставить трубу, надавить и обваритьГнездов, 06 Февр. 17, 20:27

Не очень хорошая идея, еще дам давление оно еще выгнется, а то и вообще сложится. Да и зачем мне вогнутое дно. Соединять оба дна надо...

литраж от 100 литровГнездов, 07 Февр. 17, 01:46

хотелось бы уложится в 100л.))

в целях экономии поднятия ПВК от полаГнездов, 07 Февр. 17, 01:46

забываем о насосе!(( будет насос с крыльчаткой из нержи. в основном смотрю хочу пвк из за варки пива. а насос облегчает жизнь.

Колёса высокие денег стоятГнездов, 07 Февр. 17, 01:46

а почему бы маленькие не поставить через прокладки?))

в виде линейной тетради приварить пару-тройку полос арматурыГнездов, 07 Февр. 17, 01:46

совсем не понял((, как это так?

Бывают тетради в клетку, а бывают в полоску

Не очень хорошая идеяMartin, 07 Февр. 17, 07:41

, я как вариант предложил))) ещё можно автогеном нагреть... шучу))) это я со своего опыта авто жестянщика.
На месте виднее конечно, что делать с металлом.

как это так?slava71, 07 Февр. 17, 10:17

Параллельно арматуру по дну приварить для жоскости
