Бражная колонна Малютка

Georgievic, а зачем такой хитрый стакан в крышке? Понятно, ареометр плавает и вроде как в струе измеряет, а слив из стакана как сделан? И стоит ли повторять конструкцию?
dil, 09 Сент. 13, 14:00

Слив из стакана по бойлерному принципу. В донышке сверлится отверстие и с натягом вставляется ПХВ трубка до нужного уровня. Где-то раньше я уже описывал эту конструкцию. Мне удобно, сам решай.

.

Georgievic, а зачем такой хитрый стакан в крышке? Понятно, ареометр плавает и вроде как в струе измеряет, а слив из стакана как сделан? И стоит ли повторять конструкцию?
dil, 09 Сент. 13, 14:00

Нееее, всё "по феншую", даж специально песок мелкий покупал.... Мне тут мысль пришла о не правильной регулировке воды для охлаждения.... где то читал, а где, вот щас найти не могу...... ткните носом плиз где процессы рассказываются......

Georgievic →А ниче,что трубка ПВХ ?

Да простит меня модератор!
Стр. 33, Ответ #640: 15 Февраля 2012, 00:28
Химический состав различных дистиллятов.doc (119Кб - загружено 319 раз)
[Бражная колонна Малютка. Страница 33]
 Не для ректификаторов.

Слив из стакана по бойлерному принципу. В донышке сверлится отверстие и с натягом вставляется ПХВ трубка до нужного уровня. Где-то раньше я уже описывал эту конструкцию. Мне удобно, сам решай.
Georgievic, 09 Сент. 13, 15:59

исходя из объема мерного стакана погрешность очень большая должна быть...  вот грамм бы на 40-50 - ИМХО для АСП самое то! Сам думаю из чего бы такого попугая сообразить...

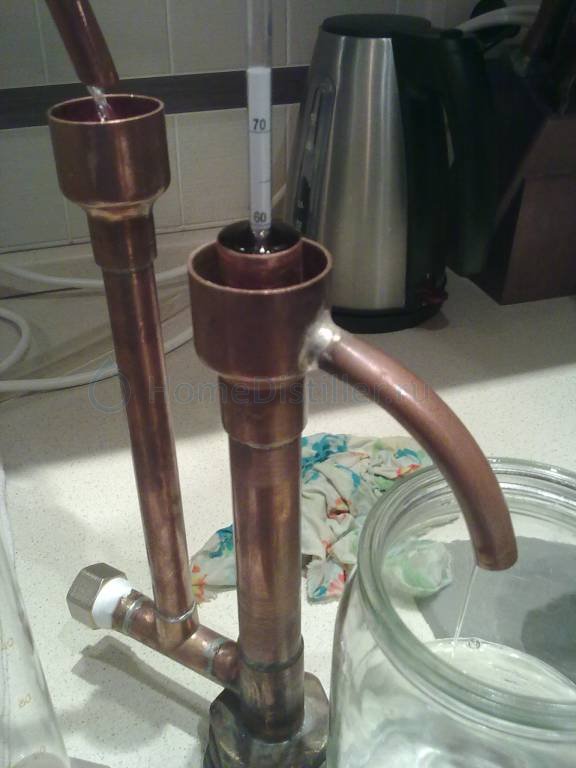

Я таким "гусем" пользуюсь. Очень удобно и в изготовлении прост.

baltis, а основание как сделано?

Латунная гайка скручена со стальной для того, чтобы конструкция была тяжёлой и устойчивой. А уже к латунной гайке припаяна медная труба. Сфотографировал, но фото почему то не загружается, выдаёт ошибку.

Я таким "гусем" пользуюсь. Очень удобно и в изготовлении прост.baltis, 10 Сент. 13, 19:23

Хорошее изделие. Если не затруднит, пожалуйста, сделайте чертеж и укажите размеры.
Надо бы увеличить площадь основания за счет тонкой пластины и тогда конструкция будет более лёгкой и устойчивой.

Хорошее изделие. Если не затруднит, пожалуйста, сделайте чертеж и укажите размеры.
vrsnw, 10 Сент. 13, 21:11

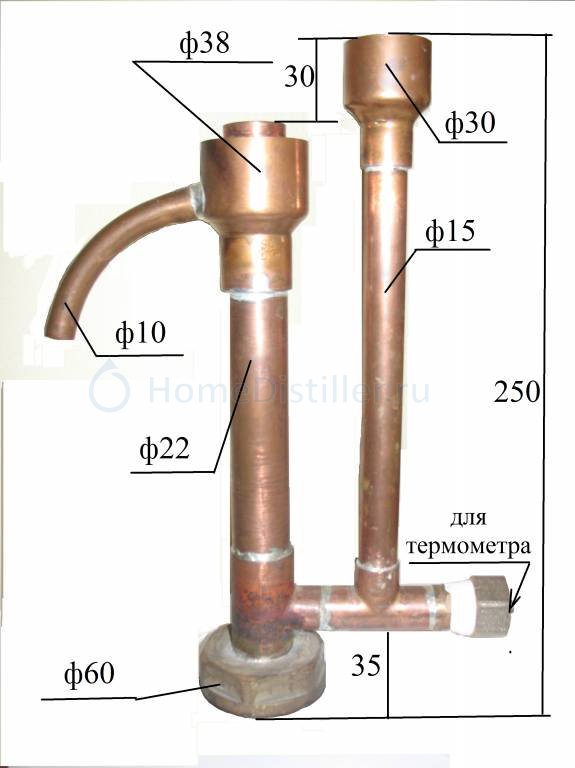

Завтра нарисую

Берём банку, одеваем капроновую крышку, делаем в ней крестообразную прорезь по центру, вставляем в прорезь мерный цилиндр на 50-200 гр, в зависимости от размеров спиртометра и цилиндра, опускаем в цилиндр выпускной патрубок аппарата(и спиртометр)....всё....пользуемся...
Miroschnik, 10 Сент. 13, 22:25

Можно и так колхозить. Моя бабушка добывала самогон из свекольной браги при помощи кастрюли, тарелки и металлической миски, обмазанной тестом. С тех пор мы продвинулись вперёд,- строим колонны из меди и нержавеющей стали, используем автоматику. Так почему же не сделать хороший медный с/приёмник вместо капроновой крышки с прорезью? Это всё равно как в дорогой современный автомобиль установить старую автомагнитолу Днепр АМ. Такая стояла в моём Запорожце в 1975 году.

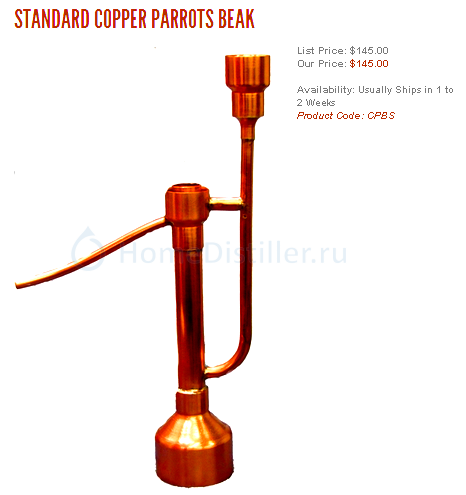

А так делают капиталисты:

Хорошо бы для чертежа взять эту фотографию. Эта конструкция ещё проще и сделана надежней. Верхняя перемычка придает конструкции дополнительную жёсткость и надежность. Нижнее основание тонкой медной трубки, при таком соединении, никогда не надломится и не потечёт.

А так делают капиталисты:

Хорошо бы для чертежа взять эту фотографию. Эта конструкция ещё проще.

vrsnw, 10 Сент. 13, 23:18

Нельзя. Она (конструкция) красивая. И для красоты ее заберут на кухню на полочку. А по поводу площади основания ты совершенно прав. Я бы немного увеличил высоту, до высоты 3-х литровой банки.

baltis, красивая идея. Буду мудрить, хочется, чтобы это крепилось на банку.

Конструкция прочная и устойчивая,-проверено временем. Можно изменять на своё усмотрение, оставив идею за основу.

Я таким "гусем" пользуюсь. Очень удобно и в изготовлении прост.baltis, 10 Сент. 13, 19:23

baltis я вот не понял,к чему эти гуси,когда сделаешь регулируемый деф(8-10)витков,по самой  температуре в сухопарнике и регулируй,походу это всё оптимально,и гони сэм нужного тебе градуса,ДО ТЕМПЕРАТУРЫ В самом КУБЕ,когда уже идут хвосты,хотя они будут идти с тем же градусом,который ты держишь в сухопарнике,но ешо раз повторю смотри на температуру  которая у тебя в кубе,к концу погона

 Otto gost, я гуся сделал когда гнал сэм без регулируемого дефа. Теперь, конечно, когда пользуюсь БКМ, гусь вроде бы и не нужен, но всё равно струйка течёт в него. Привычка, да и лишний контроль не мешает.

Конструкция прочная и устойчивая,-проверено временем. Можно изменять на своё усмотрение, оставив идею за основу.
baltis, 11 Сент. 13, 01:08

И в отличие от мензурки не разобьётся

 Желаю представить коллегам результаты дистилляции сахарной браги на
двух аппаратах – Малютке и  Малыше с периода  28 мая  по 30 августа 2013 года. В таблице приведены данные по  второму перегону.  Обобщены данные по 7-ми перегонам из 8 –ми кг. сахара, как на первом, так и на втором аппарате . Каждый раз данные измерялись на полученные 500 мл. самогона.
  Головы отбирались по методике гора, из расчёта 50 мл. на 1 кг сахара. Данные по  головам и хвостам не приводятся.

Тип аппарата   Малютка   Малыш
Длина царги,см    65               33
Длина дефа.,см    17              11,5
Выход :              % спирта
1-е  500 мл.    84,60              84,00
2-е  500 мл.    83,33              84,50
3-е  500 мл.    82,00              83,75
4-е  500 мл.    80,33              81,00
5-е  500 мл.    78,00              81,00
6-е  500 мл.    78,00              79,25
7-е  500 мл.    76,33              76,50
8-е  500 мл.    72,00              71,25
9-е  500 мл.    66,00              67,50
10-е 200 мл.    60,00              60,00
Итог:
           4,5-4,7 л. 78% СС

Таким образом, хочу выразить своё мнение, что разницы между Малюткой и Малышом практически нет. По крайней мере в их классическом исполнении.
