Продолжаю развлекаться с перегонкой сульфатированного вина.
Налил в скороварку 8 литров (из 10 возможных) вина, запустил при остаточном 15кПа. Закипело на 50С. И при первом же опорожнении буфера получил МОЩНЕЙШИЙ унос жидкости из куба - в приемную емкость улетело с поллитра!!! винища.
То есть при открытии буферных клапанов давление подсело, пока насос восстанавливал баланс - произошло бешенное вскипание жидкости.
Грею индукцией...
Кинул кипелок в кастрюльку, плюс добавил 2мл пеногасителя.
Перезапустил процесс - все кипит исключительно нормально
Вывод.
1. Обьем пустого пространства над зеркалом кипения нужен больше, чем при атмосферной дистилляции. Думается мне, что половину куба нужно оставлять пустым.
2. Нужно принимать меры к тому, чтобы давление было как можно более стабильным (это я уже писал)
3. Кипелки для внешнего нагрева очень желательны. Насчет пеногасителя не уверен. Возможно имеет смысл сетку или иной рассекатель так сказать пузырей в куб вставить.
Практическое применение вакуума (точнее - понижения давления) в винокурении
игорь223
Академик
таганрог
30.2K 20.6K
Отв.480 30 Мая 16, 11:27
игорь223
Академик
таганрог
30.2K 20.6K
Отв.481 30 Мая 16, 11:28, через 2 мин
Да, и еще.
Купил желтую фум-ленту, в лабазе для газового хозяйства. Перепаковал соединения на вакуумной линии с нею, вместо сантехнической белой.
НАМНОГО лучше держит вакуум!! Натекание есть, но на порядок ниже.
Купил желтую фум-ленту, в лабазе для газового хозяйства. Перепаковал соединения на вакуумной линии с нею, вместо сантехнической белой.
НАМНОГО лучше держит вакуум!! Натекание есть, но на порядок ниже.
den45
Доктор наук
C-Пб.Белоостров
986 317
Отв.482 30 Мая 16, 20:38
2. Нужно принимать меры к тому, чтобы давление было как можно более стабильным (это я уже писал)игорь223, 30 Мая 16, 11:27Для этого в системе должен стоять ресивер,для вак. перегонки вещь архи важная. http://files.homedistiller.ru/thumbs/201605/de141068.jpg
Купил желтую фум-лентуигорь223, 30 Мая 16, 11:28Давно перешёл на анаэробный герметик т.к. устал бороться натеканиями
игорь223
Академик
таганрог
30.2K 20.6K
Отв.483 31 Мая 16, 01:01
Ресивер у меня есть, но совсем маленький. Ты прав, нужно иметь емкость обьемом с куб, наверное...
Анаэробный герметик - это чего? И где купить, у холодильщиков?
Добавлено через 54мин.:
Гугл в помощь, просвещенья друг помог в совершенствовании внутреннего мира сантехника-вакуумщика.
Почитал.
Завтра попробую купить
Анаэробный герметик - это чего? И где купить, у холодильщиков?
Добавлено через 54мин.:
Гугл в помощь, просвещенья друг помог в совершенствовании внутреннего мира сантехника-вакуумщика.
Почитал.
Завтра попробую купить
игорь223
Академик
таганрог
30.2K 20.6K
Отв.484 31 Мая 16, 02:05
Граждане, я дозрел до некоторой автоматизации процесса.
Могу днем написать небольшое техзадание для контроллера. Работы там немного, но реализовывать даже на ардуино у меня счас некому.
Ежели есть желающий, можем обьединить усилия, там делов на неделю
Термоотключалка нагрева, воды и вакуумного насоса
управление шлюзом отбора по датчику наполнения
обслуживание датчика давления (в общем случае)
факультативно можно счетчики времени работы добавить, подсчет обьема дистиллята, вакуумный алькулятор самогонщика...и тому подобные рюшечки - от квалификации программиста зависит и времени, выделенного на проект
Если есть желающие - можем прямо в ветке обсудить функционал гипотетического контроллера...
Могу днем написать небольшое техзадание для контроллера. Работы там немного, но реализовывать даже на ардуино у меня счас некому.
Ежели есть желающий, можем обьединить усилия, там делов на неделю
Термоотключалка нагрева, воды и вакуумного насоса
управление шлюзом отбора по датчику наполнения
обслуживание датчика давления (в общем случае)
факультативно можно счетчики времени работы добавить, подсчет обьема дистиллята, вакуумный алькулятор самогонщика...и тому подобные рюшечки - от квалификации программиста зависит и времени, выделенного на проект
Если есть желающие - можем прямо в ветке обсудить функционал гипотетического контроллера...
den45
Доктор наук
C-Пб.Белоостров
986 317
Отв.485 31 Мая 16, 09:35
Завтра попробую купитьигорь223, 31 Мая 16, 01:01Только списификацию глянь,для нержи особые нужны у лактайта есть...
игорь223
Академик
таганрог
30.2K 20.6K
Отв.486 31 Мая 16, 10:56
У нас лаклайта нет(((
Купил вот такой вот
http://alefplast.kz/...ntekhmaster-60g
действительно написано, что с чистым аллюмнием и нержавейкой все стынет плохо, предлагают 5-7 минут прогревать до 70-90С соединение.
Попробую с ним, все же у нас не 40бар, а меньше 1 нужно))) да и стыть может не 1 час, а 1 день в конце концов.
Купил вот такой вот
http://alefplast.kz/...ntekhmaster-60g
действительно написано, что с чистым аллюмнием и нержавейкой все стынет плохо, предлагают 5-7 минут прогревать до 70-90С соединение.
Попробую с ним, все же у нас не 40бар, а меньше 1 нужно))) да и стыть может не 1 час, а 1 день в конце концов.
m16
Научный сотрудник
Тамбов
1.9K 1K
Отв.487 31 Мая 16, 11:11, через 16 мин
ресивер,для вак. перегонки вещь архи важнаяden45, 30 Мая 16, 20:38абсолютно бесполезная
устал бороться натеканиямиden45, 30 Мая 16, 20:38квики херово держат вакуум , а ты их напичкал от души.
игорь223
Академик
таганрог
30.2K 20.6K
Отв.488 31 Мая 16, 11:14, через 4 мин
абсолютно бесполезнаяm16, 31 Мая 16, 11:11Не согласен. Чем больше общий обьем, тем меньше колебания при открытии шлюза, к примеру.
Да, накачивается обратно медленее (производительность у насоса то одна и таже.
Но у меня к примеру на скороварке свободный обьем мал, а насос мощный - перелеты даже при кратковременных включениях 5-7-10кПа случаются.
Дистиллятор перестает справляться - пар свистит сквозь него и подхватывается насосом.
m16
Научный сотрудник
Тамбов
1.9K 1K
Отв.489 31 Мая 16, 11:49, через 35 мин
под конкретный шлюз у тебя либо помпа недостаточной производительности, либо с алгоритмом работы самого шлюза что то не так.
DANLOV
Студент
москва
35 2
Отв.490 31 Мая 16, 12:50
Если есть желающие - можем прямо в ветке обсудить функционал гипотетического контроллера...игорь223, 31 Мая 16, 02:05на ардуино вопрос актуален.
Необходимо определиться с составом оборудования и точным алгоритмом работы
игорь223
Академик
таганрог
30.2K 20.6K
Отв.491 31 Мая 16, 13:05, через 16 мин
DANLOV, это все я могу к вечеру вчерновую оформить. Обсудим, утрясем...
Вопрос в ином - возьмешся воплотить?
Вопрос в ином - возьмешся воплотить?
makh
Профессор
Sаmara
2.1K 1K
Отв.492 31 Мая 16, 13:39, через 34 мин
игорь223, а идея с насосом не показалась перспективной? Все-таки существенно попроще штуковина.

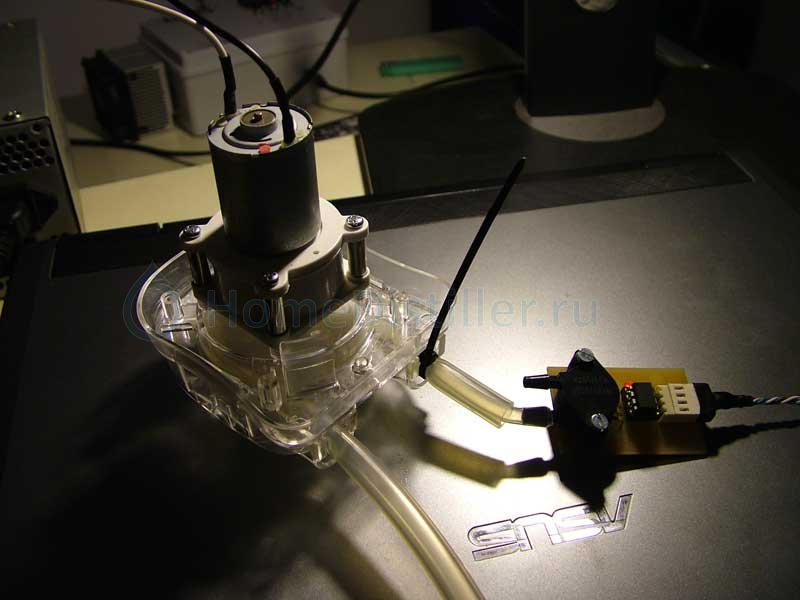

С полтыка не вижу причин, по которым не могло бы работать. Роликов добавить, шланг типа 3*2 взять.
Пробовал со шлангом 3*1, кое-как без либриканта присовывал его в хлипкий насос с двумя роликами, и то откачало до 12 КПа остаточного.
С полтыка не вижу причин, по которым не могло бы работать. Роликов добавить, шланг типа 3*2 взять.
Пробовал со шлангом 3*1, кое-как без либриканта присовывал его в хлипкий насос с двумя роликами, и то откачало до 12 КПа остаточного.
игорь223
Академик
таганрог
30.2K 20.6K
Отв.493 31 Мая 16, 13:46, через 7 мин
твой насос даст 12 литров в час.
Ну 15 максимум.
Мой дает 75 литров в минуту.
Причем производительность с падением давления падает, но не так сильно, как у самовсасывающего.
И потом, перестальтика на 9 метров всасывать не умеет, что то ты не то намерял.
Ну 15 максимум.
Мой дает 75 литров в минуту.
Причем производительность с падением давления падает, но не так сильно, как у самовсасывающего.
И потом, перестальтика на 9 метров всасывать не умеет, что то ты не то намерял.
makh
Профессор
Sаmara
2.1K 1K
Отв.494 31 Мая 16, 14:07, через 22 мин
Не, не так понял. Не откачивать систему таким насосом, а забирать жидкость из откачанной системы.
Намеряно правильно. Подключал этим шлангом (3*1, дринктек) сенсор в откачанное до пяти КПа -- не плющило его, после сжатий и перегибов уверенно распрямлялся. Попробуй как выше на фотке, дело-то минутное.
Намеряно правильно. Подключал этим шлангом (3*1, дринктек) сенсор в откачанное до пяти КПа -- не плющило его, после сжатий и перегибов уверенно распрямлялся. Попробуй как выше на фотке, дело-то минутное.
игорь223
Академик
таганрог
30.2K 20.6K
Отв.495 31 Мая 16, 14:15, через 9 мин
Не, этот самолет не полетит, без вариантов.
Мысль красивая, но не сработает.
Мысль красивая, но не сработает.
makh
Профессор
Sаmara
2.1K 1K
Отв.496 31 Мая 16, 14:16, через 1 мин

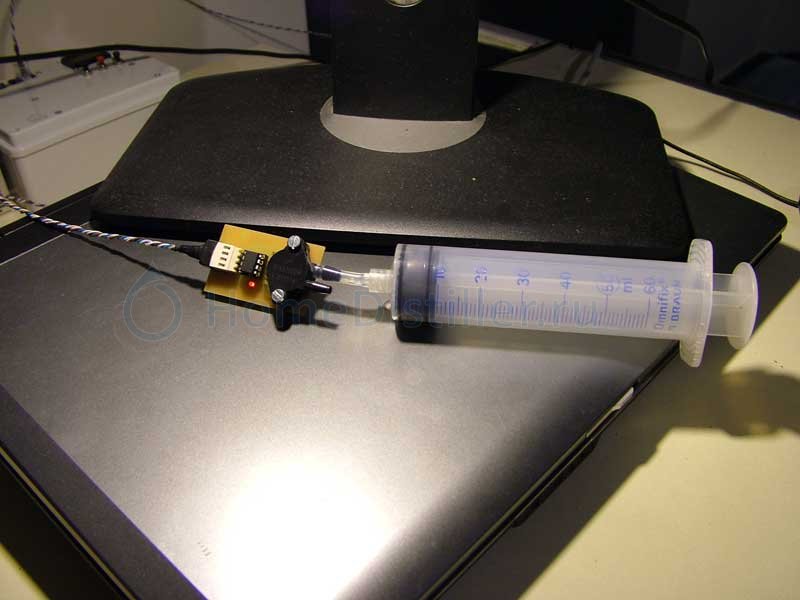

Вот еще один из ранее проведенных опытов, повторяемый за минуту:
6 КПа остаточного, шланг отлично себя чувствует. Что помешает насосу с таким шлангом качать жидкость из откачанной доменьшего большего давления системы? Только кривой конструктив насоса, ИМХО.
6 КПа остаточного, шланг отлично себя чувствует. Что помешает насосу с таким шлангом качать жидкость из откачанной до
DANLOV
Студент
москва
35 2
Отв.497 31 Мая 16, 14:26, через 10 мин
Вопрос в ином - возьмешся воплотить?игорь223, 31 Мая 16, 13:05Для реализации этого проекта. Имею возможность заинтересовать спецов по ардуино.
игорь223
Академик
таганрог
30.2K 20.6K
Отв.498 31 Мая 16, 14:49, через 24 мин
Ок.
Итак, речь идет о автоматике, которая рулит вакуумной дробной дистилляцией.
То есть она будет у нас
1. Управлять насосом откачки воздуха из системы
вход - датчик MPX > выход на розетку насоса
2. Следить за наполнением буфера. Вход - два щупа, нижний и верхний уровни
3. Управлять клапанами или редукторами задвижек шлюза по данным датчиков уровня.
4. Управлять включением и выключением нагрева
вход - термометр ДС18Б20, выход - на розетку подачи электричества
Индикатор нибудь-какой, кнопки.
Ничего не забыл?
Итак, речь идет о автоматике, которая рулит вакуумной дробной дистилляцией.
То есть она будет у нас
1. Управлять насосом откачки воздуха из системы
вход - датчик MPX > выход на розетку насоса
2. Следить за наполнением буфера. Вход - два щупа, нижний и верхний уровни
3. Управлять клапанами или редукторами задвижек шлюза по данным датчиков уровня.
4. Управлять включением и выключением нагрева
вход - термометр ДС18Б20, выход - на розетку подачи электричества
Индикатор нибудь-какой, кнопки.
Ничего не забыл?
DANLOV
Студент
москва
35 2
Отв.499 31 Мая 16, 16:24
Для выбора контроллера.
Уточните по количеству датчиков и. исполнительных устройств.
• датчики МPX аналоговый выход =1шт
• уровня =2шт
• термометр ДС18Б20 аналоговый выход=1шт
исполнительные устройства.
• Нагрев =1шт мощность ват?
• Насос=1шт мощность ват?
• Клапана количество ? мощность?
• редукторы задвижек количество ? мощность?
Управление
Возможно, потребуется
• ручное управление?
• кнопки ,индикация.?количество?
• ЖК табло?
• WIFI Управление через компьютер смартфон?
Для написания программы контроллера . Необходимо прописать очень точный алгоритм работы .
