Вопросы по ректификации.

в общем температуры в двух точках (74.47 и 74.44) отличаются всего на 0.03 градусаИвИн, 23 Янв. 23, 22:26

Внимательнее:

0.22-0.27=-0.05°С.Dry Gin, 23 Янв. 23, 21:58

эта величина практически может не учитываться, она может быть простой погрешностью в эксперименте.ИвИн, 23 Янв. 23, 22:26

Может быть. Но это не тот случай. Можно цепляться за соломинку. Но любой может повторить то, что измерили мои датчики.

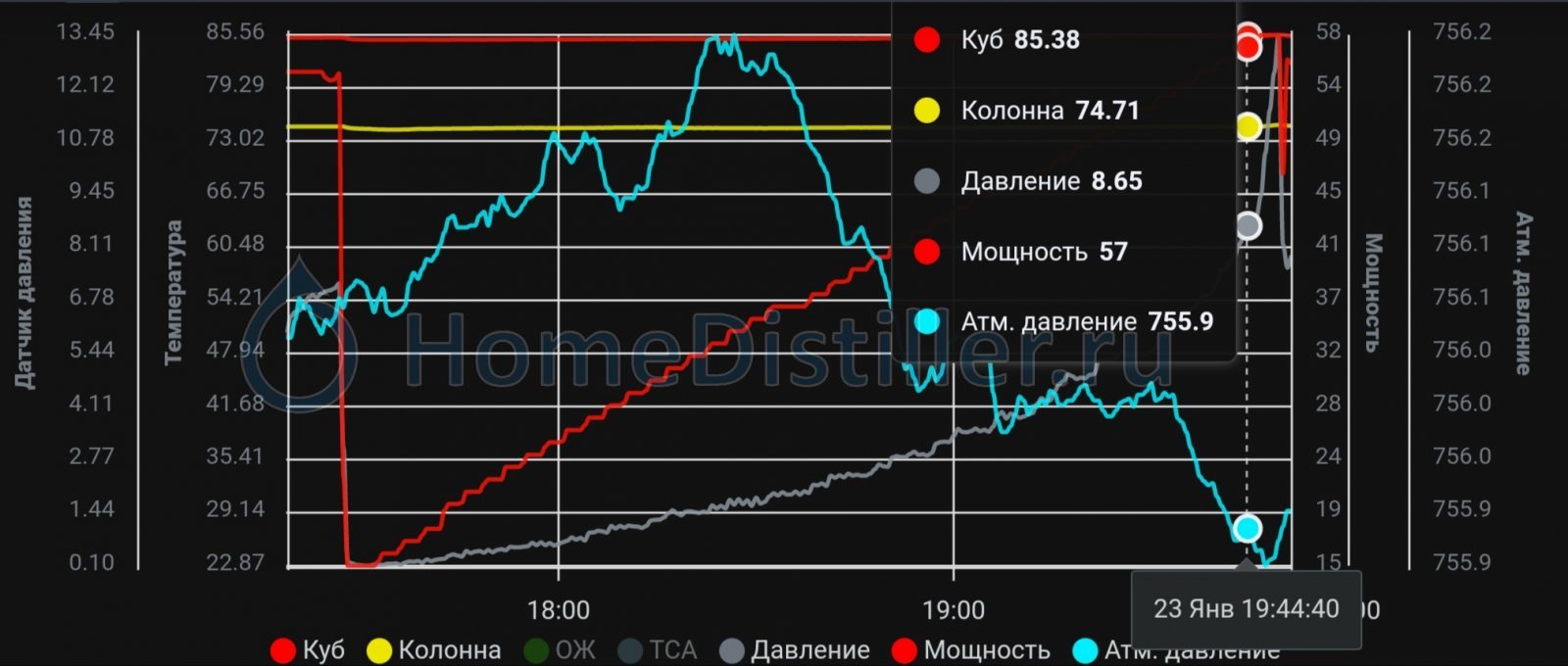

а вот по этому графику цифры где?ИвИн, 23 Янв. 23, 22:26

Этот график - одно из представлений одного и того же эксперимента, одних и тех же данных. Программеры сделали такие корявые представления, без шкалы по осям, спасибо им, большое человеческое)) Но всегда есть лог. И я его выложил ниже. Можешь прямо сейчас взять и нанести на миллиметровку. Или жди, когда бабы сами приплывут))

Dry Gin, я несколько раз набирал тебе ответы, но всякий раз всё стирал и по новой набирал, и опять стирал... короче, пока ты сам по всем граблям не пройдёшь, ты всё равно не... прислушаешься. короче... плыви....
завтра по логам скинешь график, я тебе в ответ скину тоже график. скажу, что по этому ошибочному пути уже прошли, но тебе "как об стену горох"... а мне пох...
п.с. датчик температуры в колонне нужно ставить ниже , примерно на 35-40 мм от низа насадки

приведённая к давлению температура в точкеDry Gin, 23 Янв. 23, 21:58

Температура чего? Пара или флегмы?

Температура чего? Пара или флегмы?Maik2407, 23 Янв. 23, 23:24

это вопрос вопросов. уязвимая часть этого метода.

Если бражки мало а мощщи много....DIMA1965, 23 Янв. 23, 22:07

Вроде 160, было??
Если он водой не доохлажлает, то сырец горячий и не полностью сконденсированный, часть голов и отлетает в пока в куб падает.. может так?

Добавлено через 22мин.:

ВЭТС и давление, напомню - для метровой трубыdee, 23 Янв. 23, 21:00

Во первых - зачем?
Во вторых, при эму, давление будет 50+- см в.ст., не зависимо от мощности, для метровой трубы

датчик температуры в колонне нужно ставить ниже , примерно на 35-40 мм от низа насадкиИвИн, 23 Янв. 23, 23:14

Это ещё зачем? Мерить температуру кубовой атмосферы?

Температура чего? Пара или флегмы?Maik2407, 23 Янв. 23, 23:24

Флегмы.

Во вторых, при эму, давление будет 50+- см в.ст., не зависимо от мощности, для метровой трубыMaik2407, 23 Янв. 23, 23:29

пленка переходит в эму плавно, ничего не смущает?

Джин, пока графика на этом графике где кипит и не кипит не будет и пояснения его и доказательств оного, без родителей не появляйся.Или в бан. На флудильную веку и техническими вопросами блин! Подотри за собой. Информацией можно и отравиться.

Это ещё зачем? Мерить температуру кубовой атмосферы?Dry Gin, 24 Янв. 23, 06:39

затем, что в 3D у тебя уже всегда спирт и ничего ты там не намеряешь.
ты поясни за железо лучше. вот эта вся фигня с датчиками и монитором- это какая-то покупная автоматика с зашитым алгоритмом или ты сам туда проги пишешь?

Добавлено через 5мин.:

Dry Gin, у меня такое ощущение, что на этом графике, жёлтая линия- это и есть температура в колонне с учётом всех давлений, она уже пересчитана автоматически.

пленка переходит в эму плавноdee, 24 Янв. 23, 07:18

Ты ошибаешся.
Пока колонна не заполнится флегмой - она не в эму, не стабилизирована, не в режиме.. как только заполнилась там давление примерно половина от столба, и пофиг какая мощность, хоть 0.1 , хоть единица..

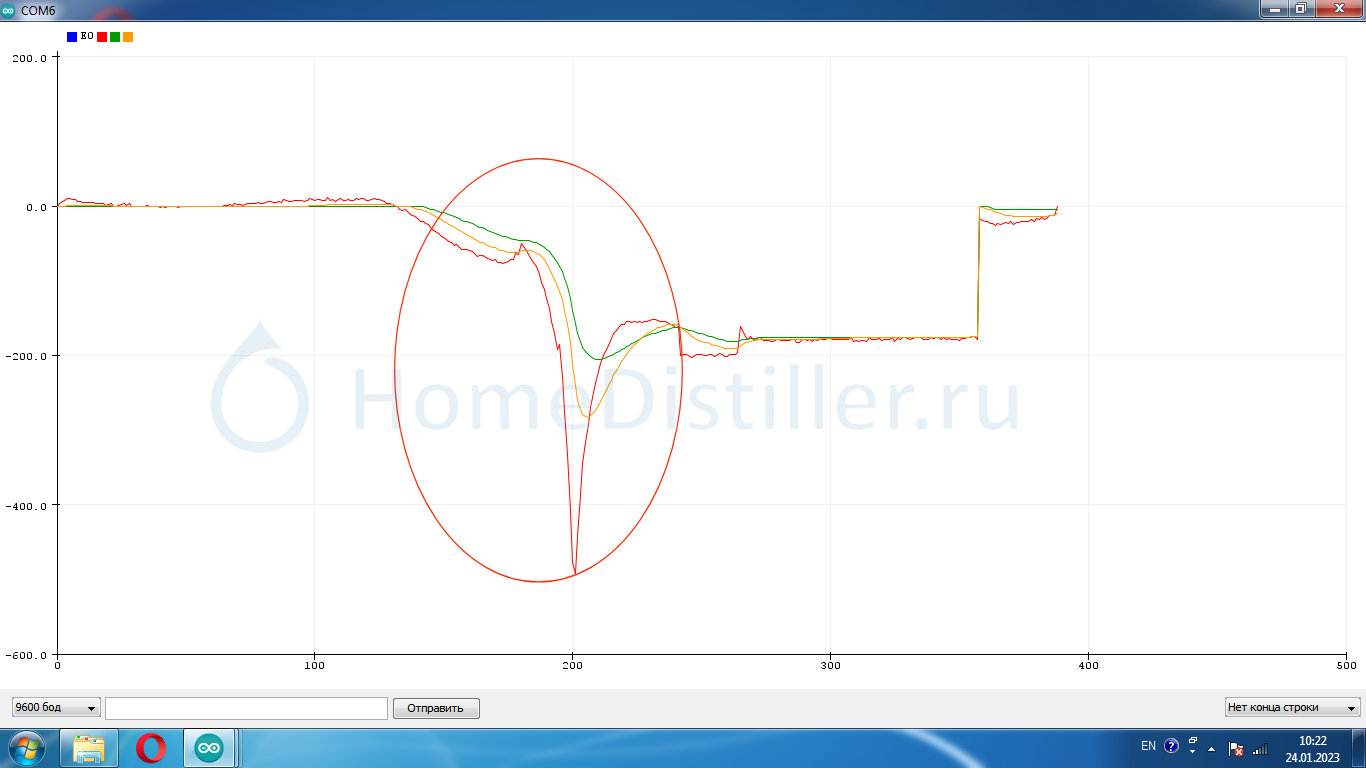

Картинки, так картинки. Вот что показывал датчик давления неработающего куба пока мы спали. После круга я его пошевелил. Последний всплеск включил с утра. Комп под утро засыпает. Давление в паскалях. Отсчёт через 30 сек. Сегодня атмосферное 748.вчера не смотрел. Позавчера 755. Просто для размышления. Как бы вела себя колонна

что показывал датчик давления неработающего куба пока мы спали.Виктрыч, 24 Янв. 23, 08:41

Это гениально! Максимум эффективности оказываеться при нулевой подводимой мощности! Экий провалище! 😃

Дык она везде нулевая. Вилка то выткнунута всегда. Тем более что датчик в соседней комнате. Надо в церкву сходить посоветоваться. Ни как нечистая сила.
Проехали. Это скорее всего вихри враждебные веют над нами. Смена ветра на Марсе.

Будут ли одинаковы показания поплавкового ареометра? За час. В точке. Через час. Ну там 96,6.?

Ну там 96,6.?Виктрыч, 24 Янв. 23, 09:06

Нет. Если температуру в помещении не стабилизируешь. А так будет работать термометром потихоньку...

Т.е на Эвересте он покажет то же самое? Теоретически я согласен . Но вот спинной мозг сомневается в жёсткости системы.

Добавлено через 4мин.:

Даже игрушка есть. В неё дуешь. Оно всплывает. И наоборот.

Ты ошибаешся.Maik2407, 24 Янв. 23, 08:20

Ещё раз посмотри на график и скажи в каком месте я ошибаюсь, половина столба она где ?

в каком месте я ошибаюсь,dee, 24 Янв. 23, 09:35

а захлеб у тебя сегодня на каком значении ИКСов? на 1700?Как и прежде? или на 3000, как на графике, который дорисовал к дисеровскому?)

bardo, захлеб пленки так и остался на 1700, кусок текста внимательно перечитай, если ниасилил первый раз

dee, откуда эта цитата? скан откуда?

ИвИн, отовсюду где есть эмульгация, конкретно этот из дисера
вот из кафарова, найди десять отличий:

При изучении противоточного движения газа и жидкости в насадочных колоннах наблюдаются 4 режима движения, возникающие в зависимости от плотности орошения и скорости газа.

Пленочный режим работы насадочной колонны имеет место при малых плотностях орошения и малых скоростях газа (пара).

В этом режиме орошающая жидкость движется по орошаемой насадке в виде пленок и капель, перемещающихся от одного элемента насадки к другому. Контакт между паром и жидкостью происходит на поверхности жидкости, смачивающей насадку.

Пар движется в этом режиме непрерывным сплошным потоком, заполняя свободный объем насадки. Дисперсной фазой при этом режиме является жидкость, а сплошной фазой — газ.

Промежуточный режим работы насадочной колонны возникает при увеличении плотности орошения и скорости газа при переходе к турбулентному режиму. В промежуточном режиме уже начинает сказываться тормозящее действие пара на жидкий поток. Пленки и струи в этом режиме, взаимодействуя с паром, заставляют его образовывать вихри, однако сплошной фазой и в этом режиме является пар. При дальнейшем увеличении скорости пара возникает турбулентный режим.

Турбулентный режим работы насадочной колонны характеризуется тем, что жидкая фаза в нем турбулизована, но течение ее сохраняет струйно-пленочный характер. Режим этот возникает при таких скоростях пара, при которых пар препятствует стоку мы работы насадочных колонн. жидкости и вызывает подвисание (задержку) жидкости в насадке.

Взаимодействие фаз происходит на поверхности турбулированной пленки жидкой фазы. Сплошной фазой остается паровая фаза.

Эмульгационный режим работы насадочной колонны. Турбулентный режим переходит в последний, наиболее эффективный, режим эмульгирования. При этом режиме работы насадочной колонны нельзя уже определить, какая из фаз является сплошной, а какая — дисперсной. Фазы непрерывно инверсируют, меняясь ролями. Происходит интенсивное перемешивание фаз. Режим этот возникает при больших плотностях орошения и скорости газа. Как в той, так и в другой фазах при этом режиме возникают многочисленные вихри. При дальнейшем увеличении скорости газа в некоторый момент жидкость перестает перемещаться вниз и увлекается потоком газа вверх. Происходит явление, называемое «захлебыванием» колонны. Жидкость поднимается выше верхнего уровня насадки и выбрасывается из аппарата.

и картинка:
