Вопросы по ректификации.

Попугаи разные бывают..

Джин, сотри атмосферное. Или приведи к кубовому.
Разная реакция на непонятное.
Дее
А не обратил внимания, что а букварях практически ни где не рассматривается температура? Не та теория.

Ладно, ловите лог. А то до завтра не дотерпите)
Лог_2023_01_23.xlsx

Добавлено через 2мин.:

Виктрыч, думаю, ты его обработаешь лучше меня.

Окуенный специалист ваш Селиваненко. Вот такие спецы и учат.
ПС.Я понимаю что этот не тот. Но фамилия обязывает.

Джин. Ага, потом полгода оправдываться. Я тебя понял. И съэкономил кучу времени. Могу только добавить, чем выше по колонне, тем больше жёлтая будет смещаться вправо. Процентов на 10~15. Я в трёх точках делал. 20,40 и середина. Карандашиком.
Не далее, как позавчера говорил о авто настройке колонны. Вот так прогнал, поработал, снова подстроил. У нас же кубовая, исходные меняются.

Предзахлёб даёт минимальную ВЭТС во всём диапазоне.Dry Gin, 23 Янв. 23, 18:59

Один рулон РПН.Dry Gin, 23 Янв. 23, 19:13

А как это поможет тем кто работает с спн, а не с рпн? 😃

Вот и нужно сравнить СпН, РПН, мочалки и прочее на эффективность на больших оборотах. Кафаров настаивает на Рашига 10*10*0.5. На бензоле. Край то неизведаный.
У СПН тоже точку нужно искать. Перезасыпал, поновой. Даташит не всегда совпадает с натуральной действительностью.

А как это поможет тем кто работает с спн, а не с рпн? 😃322, 23 Янв. 23, 20:22

А какая разница по сути? Поставь термодатчик в 5 см от низа насадки и прогони по мощности. Уверен, отличий в тенденциях не будет.

Добавлено через 2мин.:

Уверен это я теперь, когда сам сделал. Чего и всем желаю.

УверенDry Gin, 23 Янв. 23, 20:28

Ок. Так и запишем. Дру Джин уверен. Тему можно закрывать... 😃

Нафик его корректировать, если датчики через тарелку?Виктрыч, 23 Янв. 23, 19:12

в смысле 1-2 D насадочной части считая снизу?

температура в колонне измеряется на какой высоте насадочной части? ИвИн, 23 Янв. 23, 19:10

Один рулон РПН.Dry Gin, 23 Янв. 23, 19:13

да я понятия не имею какой он этот рулон по высоте. какая высота колонны, её диаметр и высота установки датчика в миллиметрах пожалуйста.

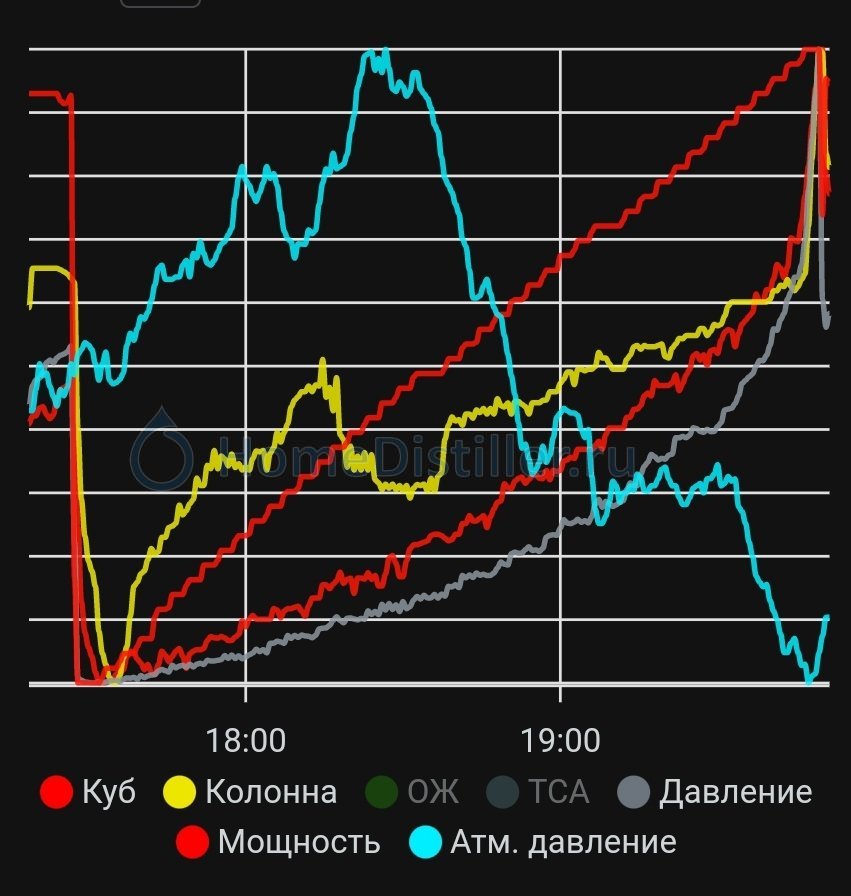

График температуры без учёта корректировки от кубового давления. Кубовое давление - серый график. Шкала - на нижнем из трёх.Dry Gin, 23 Янв. 23, 19:13

температура на нижнем датчике нужна с корректировкой от кубового давления. атмосферное давление тоже интересно и если есть возможность, то температуру на нижнем датчике нужно указать с учётом обоих давлений. иначе все эти данные не интересны.

Как может работать тот агрегат без дополнительного нагрева ПВК в который сливается!!! ССУрий, 23 Янв. 23, 19:32

просто. если рубашка имеет температуру 100 градусов, а сливаемый сырец к примеру спиртуозность в 40 % , то сырец имея температуру кипения 83 градуса будет кипеть и тем дольше, чем больше объём жидкости в рубашке.

Добавлено через 2мин.:

Вот и нужно сравнить СпН, РПН, мочалки и прочее на эффективность на больших оборотах.Виктрыч, 23 Янв. 23, 20:28

до определения эффективности насадки как до Китая задним ходом.

Добавлено через 10мин.:

А не обратил внимания, что а букварях практически ни где не рассматривается температура? Не та теория.Виктрыч, 23 Янв. 23, 20:01

не тот метод. всё дело в финансировании. если бы за эту работу платили, то можно было бы установить колонку с высотой насадочной части в 200 мм и прогнать на этой колонне все типы насадок которые только имеются. в этом случае температуры бы нас не интересовали и мы бы по спиртуозности ректификата делали выводы. но так как за эти эксперименты никто не платит, то опыты проводили все кто пожелает (в моём случае), я думаю и в этом (вашем) случае маловероятно, что кто то возьмётся за эту работу. хотя... вон джин шустрый какой, если рассудительности ему ещё добавить как -нибудь, то у него может и получится.
из Креля:

Все 20 страниц темы точно повторение пройденного материала...

да я понятия не имею какой он этот рулон по высоте. какая высота колонны, её диаметр и высота установки датчика в миллиметрах пожалуйста.ИвИн, 23 Янв. 23, 20:38

Рулон 10 см. Упакован по технологии зульцер - сложен вдвое и свёрнут. РПН екатеринбургская, 4 нитки. Длина рулона 33 см. Высота насадочной части 190 см - 19 рулонов. Диаметр внутренний 35 мм. Заужений нет.

температура на нижнем датчике нужна с корректировкой от кубового давления. атмосферное давление тоже интересно и если есть возможность, то температуру на нижнем датчике нужно указать с учётом обоих давлений. иначе все эти данные не интересны.ИвИн, 23 Янв. 23, 20:38

Я выложил сырые данные, прямо с датчиков. Там и датчик атмосферного давления, и кубового. Плюсуй, корректируй, если умеешь. Я тоже планирую завтра этим заняться.

Добавлено через 1мин.:

так как за эти эксперименты никто не платитИвИн, 23 Янв. 23, 20:38

А я погляжу, ты коммерс))

объединил график ВЭТС и давление, напомню - для метровой трубы

А я погляжу, ты коммерс))Dry Gin, 23 Янв. 23, 20:57

нет, тут не тот случай. я просто знаю сколько времени это всё отнимает. я провёл наверное пару десятков экспериментов, подобных твоему, а обработал десятка три таких эксов. так что у меня опыта в этом деле.... при чём данные поступали в цифрах , на бумаге...

Плюсуй, корректируй, если умеешь. Я тоже планирую завтра этим заняться.Dry Gin, 23 Янв. 23, 20:57

анекдот хороший, а я подожду когда ты всё сделаешь.

Самолет потерпел крушение над океаном. Спасшиеся пассажиры
оказались на двух необитаемых островах: на одном - мужчины,
на другом - женщины.
На "мужском" острове решают, что делать?
20-летний: - Эх, мужики, чего стоять - давай махнем вплавь к
женщинам!
30-летний: - Спокойно! Сейчас сделаем плот и переплывем все
вместе.
40-летний: - Слушай, мужики, чего вы суетитесь? Сейчас они
сами переплывут.
50-летний: - И чего вы шумите, ребята? Мне и отсюда все
хорошо видно!

Добавлено через 2мин.:

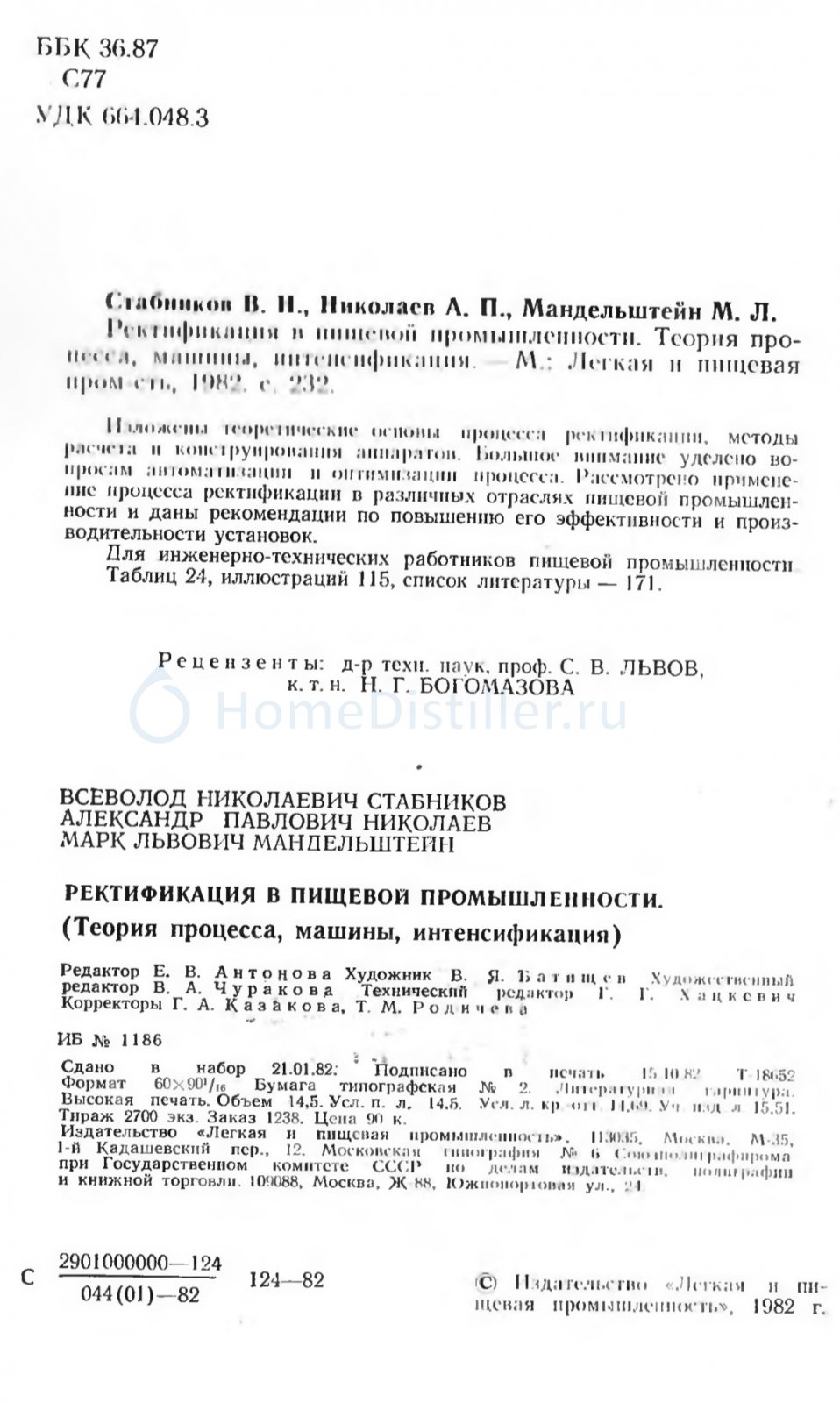

dee, скинь сюда эту диссертацию. почитаю.

Добавлено через 5мин.:

Плюсуй, корректируй, если умеешь. Я тоже планирую завтра этим заняться. копирнул с другого форума
Dry Gin, 23 Янв. 23, 20:57

пересчёт давления делал так: от имеющейся температуры отнимал произведение давления и 0.033 град (на каждый 1 мм ртутного столба). при давлении выше 10 мм ртути принимал 0.034 градуса на 1 мм ртути.

график ВЭТС и давлениеdee, 23 Янв. 23, 21:00

Я нихрена не понял... 😃

просто. если рубашка имеет температуру 100 градусов,ИвИн, 23 Янв. 23, 20:38

Для этого её нагреть надо, а автор говорит, что нагрева нет.

Для этого её нагреть надо, а автор говорит, что нагрева нет.Урий, 23 Янв. 23, 21:26

ну х.з. вакуум? тогда зачем в условиях говориться о ПВК?

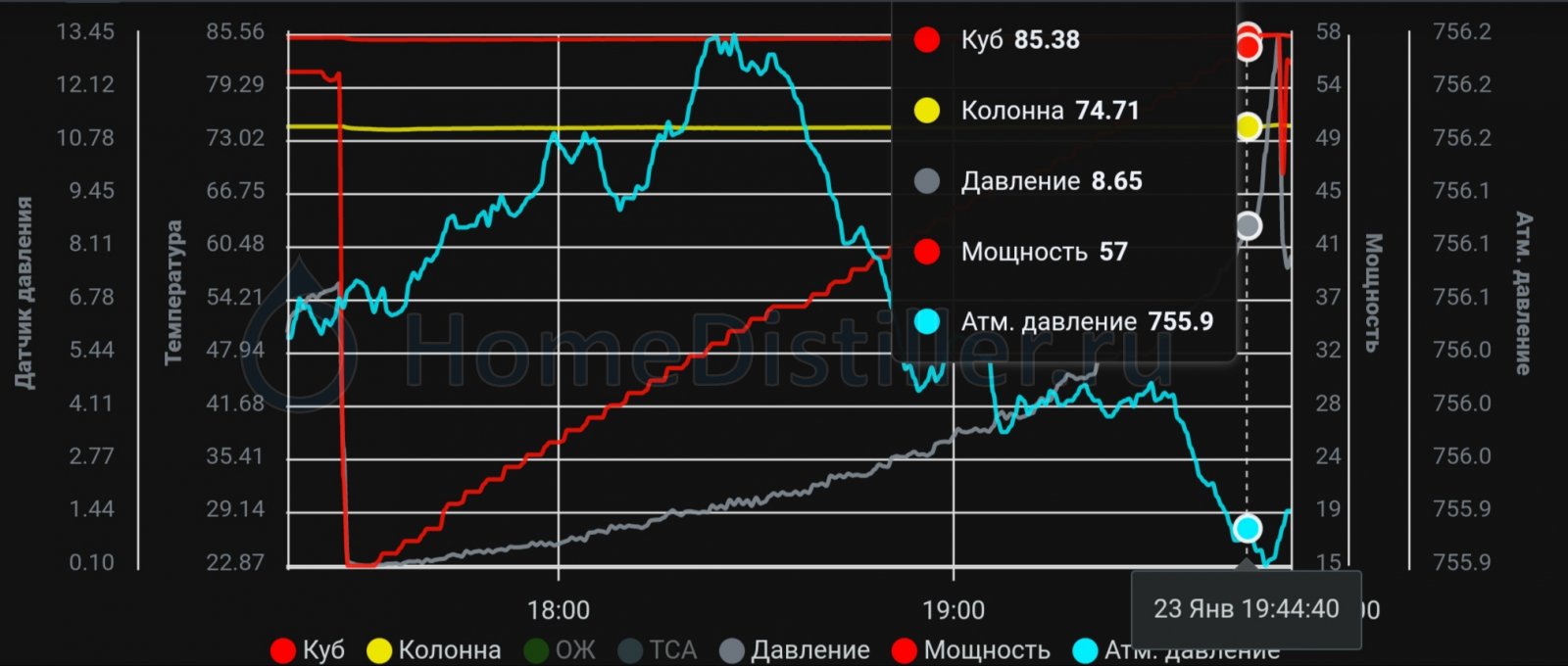

ИвИн, вот по двум значениям глянь.

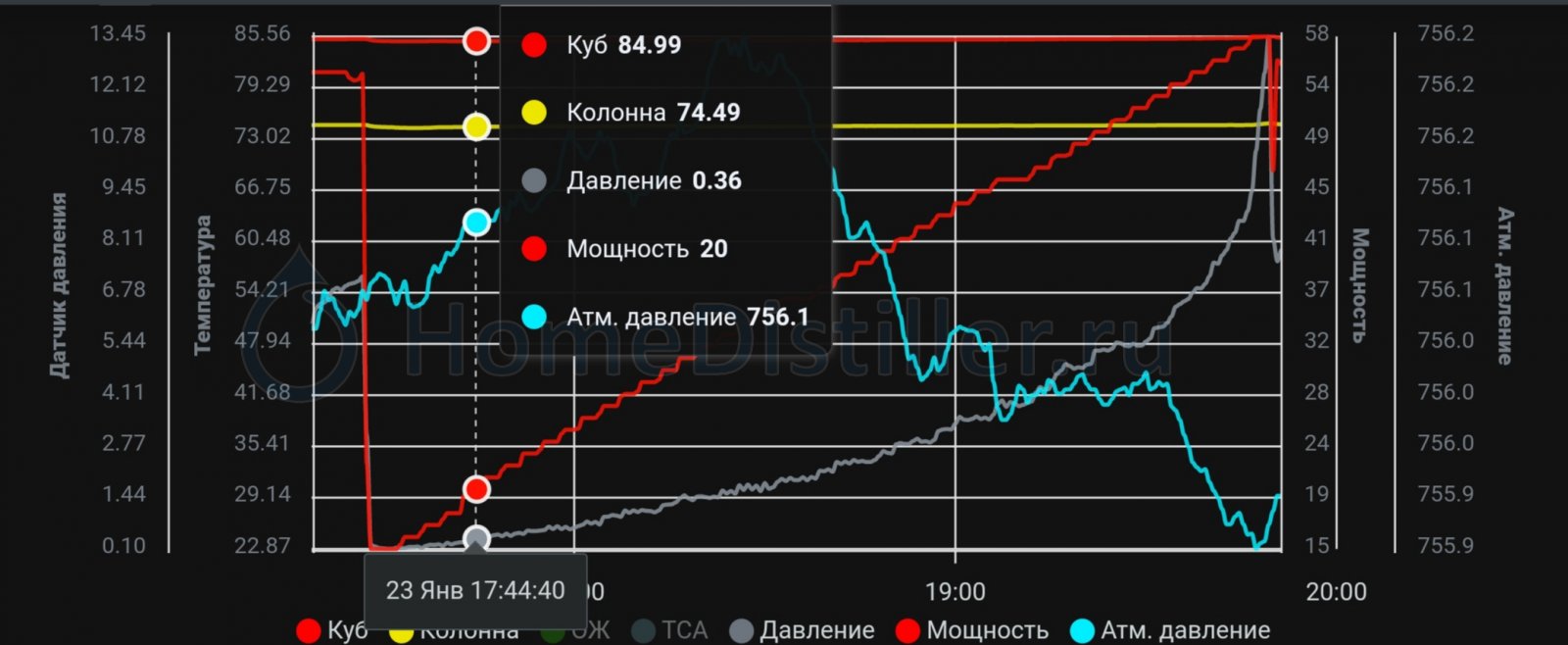

74.49°С при 756.10+0.36=756.46 мм ртути.

74.71°С при
755.90+8.65=764.55 мм ртути.

764.55-756.46=8.09 мм ртути.

74.71-74.49=0.22°С

0.033×8.09=0.27°С

0.22-0.27=-0.05°С.

На столько снизилась приведённая к давлению температура в точке предзахлёба по сравнению с точкой мощности 0.36 от предзахлёба.

Я бы не рискнул такое выкладывать, даже если живя в горах дагестана.dee, 23 Янв. 23, 18:03

Это же Грузия. Там это разрешено и подконтрольно. Викторчик туда тоже запродался.

Добавлено через 4мин.:

автор говорит, что нагрева нет.Урий, 23 Янв. 23, 21:26

Автор неясно говорит про энергию из парогенератора. Как именно не говорит.

Автор не говорит сколько подаёт бражки. Если бражки мало а мощщи много....

И сепаратора СО2 я не увидел

На столько снизилась приведённая к давлению температура в точке предзахлёба по сравнению с точкой мощности 0.36 от предзахлёба.Dry Gin, 23 Янв. 23, 21:58

если температура на датчике (на первой точке ) 74.49 при давлении в кубе 0.36 мм рт. ст, то температура на датчике при атмосферном давлении будет равна: 74.49- (0.36*0.033)=74.49-0.01188=74.47 град
на второй точке: 74.71-(0.033*8.65)=74.71-0.285=74.42 град
давление за время эксперимента изменилось на ...756.1-755.9=0.2 мм рт. ст. в общем то этим можно пренебречь, но уж если есть данные , то посчитаем 0.2 *0.033=0.0066 градуса -корректировка температуры кипения на изменения атм давления за время эксперимента. величина на столько мизерная, что ей можно легко пренебречь и не "париться".

в общем температуры в двух точках (74.47 и 74.42) отличаются всего на 0.05 градуса- эта величина практически может не учитываться, она может быть простой погрешностью в эксперименте.

Добавлено через 9мин.:

Dry Gin, а вот по этому графику цифры где?
