Проект "Народная Колонна" - сваяем сообща?

Укладывается в твой АВР?
игорь223, 27 Авг. 12, 10:51

Вполне. Единствнное что - если делать что-то сложнее регулятора мощности, то лучше брать 2x строчный LCD дисплей. Получается проше , а по цене почти так-же.

Дисплей стоит рублей 150-180.
Семисегментник трехразрядный - рублей 10-15.

Мне по барабану, если честно, но раз проект народный, значит и реаплизия - соответствующая.
Ты не торопись, просто прикинь меню и необходимость вывода на экран информации.

Кнопки плюс и минус, и кнопка перебора режимов работы.

Режимы

мощность (проценты от 0 до 100)
ручной отбор полностью (отбор от 0 до 100)
стартстоп (задание температуры стопа)

на состояние режима - отводим один светодиод
на состояние клапана - второй
на вывод процентов мощности или отбора - три разряда
на индикацию температуры  - три разряда


плюс по длительному нажатию - программирование системных параметров
номер параметра - две цифры
для изменения параметра ддве или три разряда.

Прикинь - на кой индикатор нужен в две строчки?)))

Ну не знаю как у вас, но если заказывать в Китае, то при заказе в 10 шт 3-х разрядный 7-ми сегментный индикатор стоит около доллара - http://www.aliexpress.com/...holesalers.html
А 2-х сточный дисплей - $2.60 (http://www.aliexpress.com/...holesalers.html)

Причем 7-ми сегментник требует 8+3=11 линий для подключения, а дисплей 7 и светодиоды подключать не надо, можно на дисплей выводить. Если же надо подключать много всего, то приходится вместо 28-ного AVR (котрый стоит $1.2) брать 40-ногий, а он уже стоит $2.60. Таким образом разница в цене получается минимальная, а с дисплеем пользоваться гораздо удобнее и паять меньше.

Ну давай тогда двузначный двухрядный - я ж тебе написал, мне все равно, в том смысле что я делал и так и эдак, потому могу сравнивать. При продуманной идеологии меню дисплей на фиг не нужен, с моей точки зрения...
Вопрос корпуса только сразу продумай, это часто вылазит косяком конкретным.Где будет находится блок? Один он или второй с силовой частью и б/питания внизу, а на верху только мозги? Какой размер блока с таким или таким индикатором? и т.п. "мелочи"))) То есть предлагай свой вариант, только описывай подробнее - тогда будет понятно, в какие триста-четыреста рублей все уложится)))

Ну 300-400 это  я про детали говорил без платы и корпуса. Я предлагаю делать все вместе на одной плате включая БП. Корпус пусть народ ваяет из чего под руку подвернется
А какое напряжение на клапане и ток? Хорошо бы ток меньше 50-70 ма. Тогда тиристор можно не ставить, а напряжение 220В это не проблема.

а с дисплеем пользоваться гораздо удобнее и паять меньше.Sambedded, 27 Авг. 12, 11:33

Все хорошо,но если зрение не очень,как у меня,то лучше семисегментник.Только из-за этого на них сделал.Поочередно,секунд через пять,показания трех датчиков.Управление одной кнопкой.Один раз нажал-вошел в первый датчик,через 2с,цифры побежали.Нажал-остановились и уже во втором датчике.И.тд

Тиристор не ставь - моськи достаточно. 220В 4 Вт, посчитай сам))

А насчет корпуса "из чего придется" - это дилетантизм, уверяю тебя. СНАЧАЛА корпус и вышеописанная идеология, потом все остальное. Блок питания на 12В 100мА стоит сто рублей готовый...ну это я опять же к одной плате)))

Sambedded, 6 ватт
http://mtd-proekt.ru/solenoidnye_klapany_kla

Хорошо, делаем на 7-ми сегментнике. Дайте мне день/два - нарисую схему.

Sambedded, 6 ватт
http://mtd-proekt.ru/solenoidnye_klapany_kla
alexeyT, 27 Авг. 12, 12:08

Только хотел сказать . в системе водозащиты Нептун стоит шаровой кран с моторчиком

А насчет корпуса "из чего придется" - это дилетантизм,
игорь223, 27 Авг. 12, 12:05

Согласен - дилентатизм, если мы говорим о производстве. Если человек делает сам, то пусть в любой коробке подходящего размера, хоть из дерева. Достаточно дать примерные рекомендации по размещению.

[quote}
Блок питания на 12В 100мА стоит сто рублей готовый...ну это я опять же к одной плате)))
[/quote]

Ну я планировал делать примерно так -

Или можно купить готовый за $1 - http://www.aliexpress.com/...holesalers.html

Кстати платка там маленькая, можно достать и легко разместить в одном корпусе с контроллером.

Так делать не стоит тем паче. Такие блоки не развязанные гальванически можно себе позволить только пр и серийном производстве, когда все мелочи продуманы.
Если нет - то (к примеру) электроконтакт оголившейся ножки датчика температуры с колонной, в лучшем случае, выпалит рано или поздно схему нафиг.
А в худшем - пользователя долбанет неподетски.

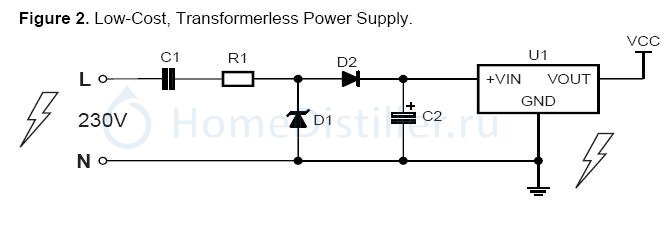

Через резистор 470 Ω последовательно с конденсатором в 0.68 uF долбануть сильно не сможет, если фазу правильно подключить. На клапан 220 не боишься же подавать? Да и с выгоранием вопрос спорный.

если фазу правильно подключить.Sambedded, 27 Авг. 12, 13:23

)))

На клапан 220 не боишься же подавать?Sambedded, 27 Авг. 12, 13:23

А на ТЭНы 220 не боишься подавать?

блоки не развязанные гальванически можно себе позволить только пр и серийном производстве, когда все мелочи продуманы.игорь223, 27 Авг. 12, 13:10

Делай как захочешь, можно такой блок просто не собирать, а поставить правильный. Токо предупредить об этом последователей стоит...

steel.ne, не занимайся прожектерством)))
Лучше бы схему на ЛМ35 нарисовал, чтобы работала не в режиме компаратора, а в режиме усилителя с регулируемым начальным смещением и регулируемым же углом наклона характеристики - тогда можно будет генератором управлять...
игорь223, 26 Авг. 12, 11:28

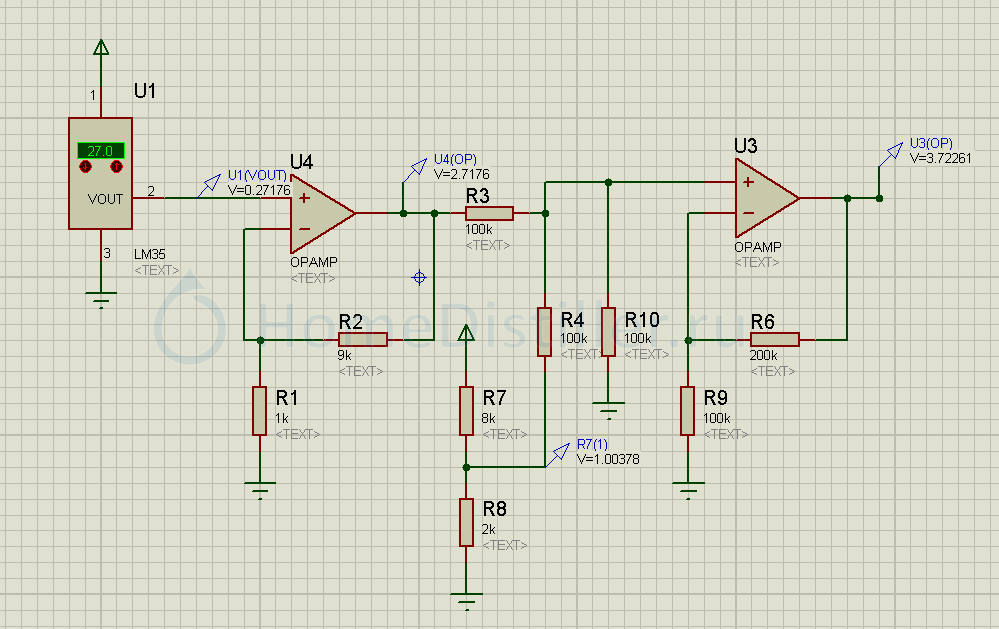

Вот так всегда, только отвернешься, уже на две страницы обсуждения. )) Вот усилитель, но я так понимаю уже не надо ))

R7/R8 - это переменник для смещения (сейчас 1В)
R2  - можно регулировать усиление (сейчас 10х)

Угу, уточняю задачу.

ШИМ = 100% при напряжени 0В
Шим = 0% при напряжении 2,7В

ЛМ выдает 10mv на 1C то есть скажем при температуре 80С будет 800мв.
А при температуре 85С будет 850.

Ну так вот, нужно чтобы при старте (диапазон 75-85С выбираем крутилкой...точнее выбираем точку нуля на выходе) схема выдавала эти самые 2,7В.

А при росте на входе сигнала на 10-100мВ (1-10С) задаем другой крутилкой
сигнал на выходе падал до нуля.


И подмешивать опорное напряжение к сигналу - гуд ли это?))

Угу, уточняю задачу.

ШИМ = 100% при напряжени 0В
Шим = 0% при напряжении 2,7В

ЛМ выдает 10mv на 1C то есть скажем при температуре 80С будет 800мв.
А при температуре 85С будет 850.

Ну так вот, нужно чтобы при старте (диапазон 75-85С выбираем крутилкой...точнее выбираем точку нуля на выходе) схема выдавала эти самые 2,7В.

А при росте на входе сигнала на 10-100мВ (1-10С) задаем другой крутилкой
сигнал на выходе падал до нуля.


И подмешивать опорное напряжение к сигналу - гуд ли это?))
игорь223, 27 Авг. 12, 14:11

Подмешивать гуд, это стандартный сумматор на ОУ.

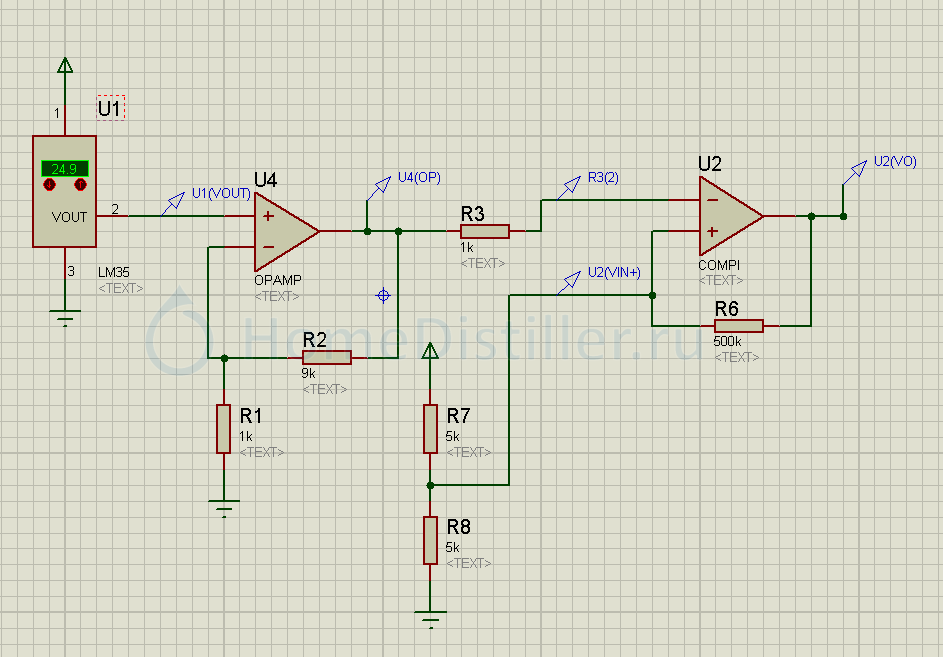

А так схема почти та же - последний каскад в режиме компаратора. Выдает или 0В или напряжение питания. 2.7 получается делителем на резисторах.

Уменьшая R6 - увеличиваем гистерезис

игорь223,  моя схема не подходит.? Она как раз этим и занимается как ты хо4ешь.[Аналоговый регулятор отбора спирта в РК]
Еще и подмигивает разноцветными огоньками.
Но дешевая автоматика не может быть полнофункциональной.
Поэтому никакой автоматики отбора. По минимуму нужен сторож с дат4иком температуры  установленным в нижней 4асти колонны, который орет дурниной и громко зовет хозяина когда температура колонны лезет в гору.

мне нужно, чтобы напряжение ЛИНЕЙНО менялось от 2.7 до 0 вольт при росте напряжения (температуры) на входеигорь223, 27 Авг. 12, 18:07

такую схему рисовать нет желания (аналоговые не мои интересы) но могу на словах подсказать как это делается.чтобы усилить медленно меняющийся или постоянное напряжение используют МДМ-усилители (расшифровывается модулятор-демодулятор). там постоянное напряжение преобразуют в переменное,затем его усиливают и опять преобразуют в постоянное.так уменьшают погрешности. пример такого МДМ-усилителя К140уд13.напрямую с поставленной задачей он не справится.у него коэф.усиления 10 и на выходе максимум 0.5 вольта. нужно добавлять еще один обычный операционник типа к140уд7 ну а обратную зависимость напряжения можно задать делителем на входе. на один входной подать 850 мв на другом напряжение растет от 800 до 850 на выходе получим напряжение падающее от максимума до нуля.

Обсуждение варианта электронного устройства, предложенного как вариант автоматики, перенес сюда
[Вариация на тему электронных устройств]
по причине стратегического несоответствия принципу "народности"...
