Влияние подаваемой мощности и др., факторов на разделительную способность колонн

Где тут про ФЧ?Янн, 16 Сент. 25, 11:49

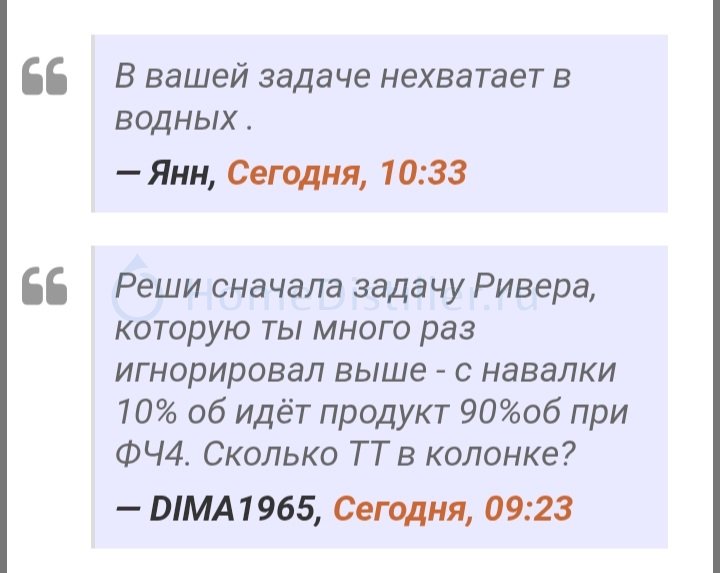

фЧ4 нижня строчка скрина слева...
"....к старости слаба глазами стала..."

santax1, я знаю как строить рабочую линию и она строиться от целевой концентрации Хd=Yd а не от азеотропа, вопрос почему в системе спирт-вода условие движения ЛЛК вверх КL/G расходятся с практикой

вопрос почему в системе спирт-вода условие движения ЛЛК вверх КL/G расходятся с практикойdee, 16 Сент. 25, 12:33

Я за твоей мыслью не успеваю. Сначала ты про Кисп спирта, который у всех источников не совпадает, потом про примеси.

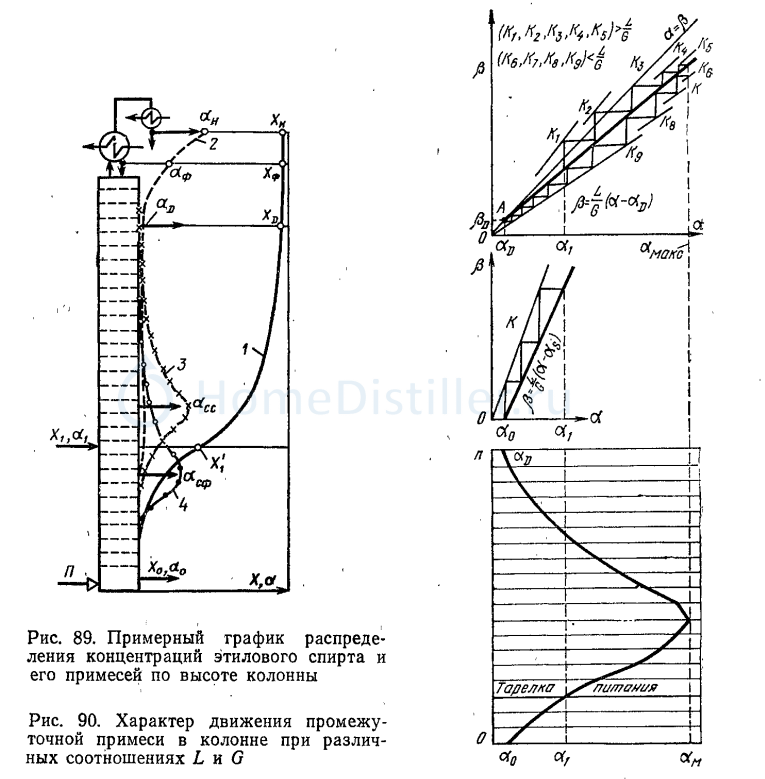

у Цыганкова где-то график есть: рабочая линия и сверху и снизу от рабочей линии коротенькие линии фазовых равновесий примесейsantax1, 16 Сент. 25, 12:17

этот ?

там отдельные коротенькие линии для к.испов разных примесей, если примесь рассматривается одна (К3, К9) то она не разрывается но из текста ниже понятно что условие движение примеси вверх KG/L > 1, тогда сходиться, с увеличением отбора к.исп подрастает )))

этот ?dee, 16 Сент. 25, 12:57

Да.

фЧ4 нижня строчка скрина слева...
"....к старости слаба глазами стала..."bardo, 16 Сент. 25, 12:18

Миша ,мне был задан конкретный вопрос ,конкретным человеком ,я на него ответил.

Здесь все так. Не так то, что ты текстом, в котором ты не нашел ничего про деление ТТ, пытаешься доказать принципиальную возможность деления ТТ
Посчитай сколько ступеней разделения требуется чтобы из 10% получить 90%Reriver, 13 Сент. 25, 13:04

9 штук ,а у тебя сколько ?Янн, 13 Сент. 25, 13:11

. А дальше пошли соченения на "вольную тему". Давайте будьте повнимательнее и без сказок.

Даsantax1, 16 Сент. 25, 12:59

А рабочую линию рисуют в сторону уменьшения к.исп спирта а не увеличения, опять стало не понятно

А рабочую линию рисуют в сторону уменьшения к.исп спирта а не увеличения, опять стало не понятноdee, 16 Сент. 25, 13:43

Если я правильно понял вопрос, то там непрерывная спиртовая колонна - снизу от тарелки ввода отгонная часть, сверху концентрационная. Снизу избыток флегмы над паром, сверху недостаток. Поэтому рабочая линия отгонной части наклонена круче диагонали, а концентрационной - более пологая. Крутизна наклона - L/G. Или ты про что-то другое?

santax1, рабочая линия чертиться вверх от Х=У что равносильно уменьшению к.исп спирта, чем больше отбор тем меньше к.исп и меньше укрепление от тарелки к тарелки. Факт. Условие движения примеси вверх, а спирт это головная примесь для воды, KG/L>1 т.е чем больше отбор тем больше укрепление, отсюда вопрос

спирт из 90% дает пар 92,31% значит к.исп 92,31/90=1,025dee, 16 Сент. 25, 11:36

Как спирт с таким к.исп укрепляется при фч=3 ? Получается L/G = 0,75, тогда укрепление как для любой другой примеси 1,025/0,75=1,36 ладно, допустим но по диаграмме наоборот к.исп уменьшается

Newocelot, я пытаюсь разобраться, ты вряд-ли много рабочих линий настроил

рабочая линия чертиться вверх от Х=У что равносильно уменьшению к.исп спиртаdee, 16 Сент. 25, 15:04

Ты про какой-то конкретный график или вообще? Вообще РЛ будет выше или ниже диагонали в зависимости от начальных или конечных условий. А наклон ее определяется L/G. При L=G наклон будет как у диагонали 45*.

santax1,

Вот график, смотри концетрационную часть, с ростом отбора укрепление на ТТ падает

Как спирт с таким к.исп укрепляется при фч=3 ?dee, 16 Сент. 25, 15:04

Вроде, у Цыганкова это вопрос конкретно разобран. Что-то типа минимального R для спиртовой колонны.

santax1, R это коэффициент избытка флегмы что бы получить меньше ТТ, когда строить колонну выше дороже чем терять энергию

Вот график, смотри концетрационную часть, с ростом фч укрепление на ТТ падает ?dee, 16 Сент. 25, 15:27

С ростом ФЧ (уменьшением отбора) пологая линия "2" начнет становиться круче и приближаться к X=Y. Укрепление на ТТ начнет расти.

укрепление на ТТ падает ?dee, 16 Сент. 25, 15:27

В % конечно, иначе не будет азеотропа..

santax1, R это коэффициент избытка флегмы что бы получить меньше ТТ, когда строить колонну выше дороже чем терять энергию

С ростом ФЧ (уменьшением отбора) пологая линия "2" начнет становиться круче и приближаться к X=Y. Укрепление на ТТ начнет расти.santax1, 16 Сент. 25, 15:30

Да, оговорился, наоборот, по диаграмме с ростом отбора укрепление падает, т.е к.исп падает, а произведение KG/L растёт и.е разделение должно улучшаться, парадокс

Да, оговорился, наоборот, по диаграмме с ростом отбора укрепление падает, т.е к.исп падает, а произведение KG/L растёт и.е разделение должно улучшаться, парадоксdee, 16 Сент. 25, 15:37

Да чего парадокс-то? Вот:
[сообщение #14143521]
На самом верхнем правом графике, если начать увеличивать отбор, то РЛ начнет становиться положе (точка альфаd/бэтаd у начала графика неподвижна) - то есть РЛ вращается вокруг этой точки по часовой стрелке - укрепление примесей начинает расти.
А тут:
[сообщение #14143539]
у тебя неподвижна точка Xd/Yd, с увеличением отбора также по часовой стредке вращается РЛ, но укрепление спирта при этом падает. Никакого парадокса.

укрепление примесей начинает растsantax1, 16 Сент. 25, 15:50

ага, расти, только спирт тоже примесь, головная (если не рассматривать азеотроп) но его укрепление чей-то падает

ага, расти, только спирт тоже примесь, головная, но его укрепление чей-то падаетdee, 16 Сент. 25, 15:58

Так там графики фазового равновесия и РЛ для примесей, а не для спирта.
