Влияние подаваемой мощности и др., факторов на разделительную способность колонн

Я думаю ,что в исчерпывающей ( выварочной ) части эпюрационной колонны, вообще нету ТТ. От того и спросил у старших товарищейЯнн, 19 Марта 26, 19:43

что на тарелках нет укрепления спирта не значит что остальные примеси на разделяются. Спирт ведь тоже головная примесь просто ЭК ей завалена и она стекает в отбор.

Добавлено через 1мин.:

А конденсат греющего пара куда девается?
Давай рисуй подробно свою установку.DIMA1965, 19 Марта 26, 20:46

греть можно и закрытым паром, т.е ТЭНом

чую очередной говносрач на 100500 страницsantax1, 19 Марта 26, 20:42

Ну скучно же. Запала Игорь отмазал. Вышел на ковёр ЯННчик. Ну бывает.

Тааак, чую очередной говносрач на 100500 страниц.santax1, 19 Марта 26, 20:42

А ты не умничай лучше скажи, сколько ТТ если они есть в выварочной части ? И могутли они там быть если в ней не достигается равновесия ,ни где ?

греть можно и закрытым паром, т.е ТЭНомdee, 19 Марта 26, 20:47

Можно как говорится Машку через ляшку и так далее...
ЯННчик описал свою установку

Добавлено через 1мин.:

Это обычная,эпюрационная,колонна . В кубе кепит вода выше отгонный узел эпюратаЯнн, 18 Марта 26, 18:38

Янн, я тебе сто раз рассказывал что ни физические ни теоретические тарелки из колонны не пропадают, они могут давать разный эффект, в зависимости от условий

я тебе сто раз рассказывал что ни физические ни теоретические тарелки из колонны не пропадают, они могут давать разный эффект, в зависимости от условийdee, 19 Марта 26, 20:51

Что такое ТТ . Подумай .

Скрытый текст

Не ,это горе от ума

Добавлено через 1мин.:

Но не у меня

Что такое ТТ . Подумай .Янн, 19 Марта 26, 20:56

подумал, теперь твоя очередь )))

подумал, теперь твоя очередь )))dee, 19 Марта 26, 21:03

Хорошо . ТТ ,это условный гипотетический участок колонны ,где достигается равновесие . И где оно там достигается ? Само название , ВЫВАРОЧНАЯ ЧАСТЬ колонны . Думай дальше

Янн, ты схему нарисуешь? 3,2 литра не хватает в твоих письменах.

ты схему нарисуешь? 3,2 литра не хватает в твоих письменах.DIMA1965, 19 Марта 26, 21:23

Куб с водой , подаваемая мощность 2кВт. Отгонный узел состоит из 30 см СПН -3,5 и самого УО эпюрата . Далее 1 метр выварочная часть . Выше узел ввода подачи погретого до 80* СС 20 % ( тарелка питания ) скорость подачи 10 литров в час. Нагрев внешний 500 Ватт ,выше концентрационная царга 20 см СПН 3,5 . УО голов ,конденсатор.

И где оно там достигается ?Янн, 19 Марта 26, 21:14

в заданных условиях, это К*G/L. К - коэффициент испарения, есть ? есть. G это поток пара, тоже в наличии, ну и L - флегма, в случае ЭК это эпюрат.

заданных условиях, это К*G/L. К - коэффициент испарения, есть ? есть. G это поток пара, тоже в наличии, ну и L - флегма, в случае ЭК это эпюрат.dee, 19 Марта 26, 21:38

Вот именно в заданных условиях и вся выварочная часть колонны это 1ТТ ,и задача этой части не укрепление ,а вываривания примесей в приделах этой ТТ и спиртуозность мы задаем в ней сотношением L/G и спиртуозностью сырца .А от спиртуозности зависит К.Рект

Вот именно в заданных условиях и вся выварочная часть колонны это 1ТТЯнн, 19 Марта 26, 22:11

Ну так построй выварочную колонну из двух ФТ с КПД 50% и не пудри людям мозги.

Ну так построй выварочную колонну из двух ФТ с КПД 50% и не пудри людям мозги.santax1, 19 Марта 26, 23:10

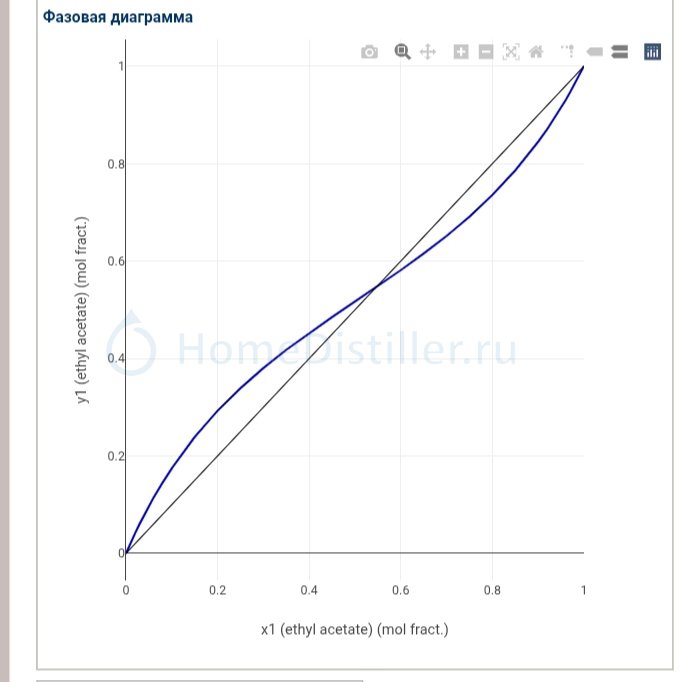

Время нужно и площадь ,что бы испарить примеси .2 ФТ мало будет , у Никитиной в 10 раз больше , 20 шт и я ей верю .Если вы считаете ,что в выворочном участке эпюрационной колонны присутствуют ТТ ,то тогда у вас нет проблем с графическим построением этого участка по методу МакКэба-Тиле ,Дима спец, ему и карты в руки . В выварочной части эпюрационной колонны нет теоретических тарелок (ТТ) в классическом смысле. Это не зона укрепления, а зона вываривания примесей. Её задача — создать необходимое время и площадь контакта фаз, где пар выступает источником энергии, чтобы в пределах одной эффективной ступени (одного акта равновесия) удалить примеси. Спиртуозность в этой части постоянна по высоте и задаётся соотношением L/G и крепостью сырца. Физические тарелки (ФТ) — это геометрическое решение для увеличения поверхности и времени контакта, а не для создания каскада ТТ.

Время нужно и площадь ,что бы испарить примеси .2 ФТ мало будет , у Никитиной в 10 раз больше , 20 шт и я ей верю .Если вы считаете ,что в выворочном участке эпюрационной колонны присутствуют ТТ ,то тогда у вас нет проблем с графическим построением этого участка по методу МакКэба-Тиле ,Дима спец, ему и карты в руки .Янн, 19 Марта 26, 23:54

Продолжай натягивать сову на глобус.

Продолжай натягивать сову на глобус.santax1, 20 Марта 26, 07:02

Смотри, я задал простой вопрос

Исчерпывающая часть эпюрационной колонны (это та часть которая находится между узлом ввода СС и узлом отвода эпюрата .) согласно учению она должна быть равна 20 ФТ ,а это вроде бы как = 10 ТТ .
Вопрос . У меня 20 провальных тарелок 2", занимают они по высоте 1 метр .
Есть царга 1 метр 2" ,СПН-4 , допустим это уже 20 ТТ . Собираю две колонны одинаковой высоты ,в куб с водой условно подаю 2кВт ,СС 20% скорость подачи 10 литров в час ,отбор эпюрата 10 литров в час.То есть при всех равных .
Кто победит ?Янн, 02 Марта 26, 14:36

Вроде бы как ответ на поверхности ,насадка эффективнее в два раза ,а значит и эпюрат должна лучше очистить .
НО !

Должно быть одинаково.
Если ФТ твои достаточны.DIMA1965, 18 Марта 26, 23:05

Почему так ? К стати, ФТ дали немного лучший результат ,ну оставим это за скобками.
Кто прав ? Думаю графическое построение модели нас рассудит. Ну и посмотрим кто прав .

Смотри, я задал простой вопросЯнн, 20 Марта 26, 07:40

Понимаю, что не в коня корм, но:

Янн.
Графическое построение только укажет, что для, получения из x1, x2,... Xn нужно N тарелок, что бы получить y1, y2,... Yn. Кебу пох на чем ты поедешь. На трехколесном велосипеде можно остановиться если что и снова набрать темп. На двухколесном немного по другому. Это уже вопрос владения инструментом.
Копай дальше.
Ну и по отгонной. В ней с низу идёт пар, навстречу его флегма. И плюсом навстречу ещё подача кучи лишней флегмы . Обычные расчёты по кубовой не работают.
