Нюансы поведения термодатчиков на ректификационном оборудовании.

А микролифт как?Vittomin, 19 Дек. 24, 05:46

А микролифт как? Нужно как то определить состояние полного открытия и посчитать шаги до полного закрытия и этим оперировать?Vittomin, 19 Дек. 24, 05:46

Пневмокраны очень сильно многооборотные. Приходится стандартные сервоприводы переделывать в двунаправленные моторы. Надо ещё датчик потока.
Если вода охлаждения, измеряем температуру воды на выходе дефлегматора. Горячая вода, крутим кран байпасса в одну сторону, холодная - крутим в другую.
Добавлено через 6мин.:

Что такое 1006?Vittomin, 19 Дек. 24, 05:46

hPa это, гектопаскали.

Если вода охлаждения, измеряем температуру воды на выходе дефлегматора.IvanAltay, 19 Дек. 24, 05:52

Я так понял, Виктрыч использует микролифт не для воды, а для отбора продукта.

для отбора продукта.Vittomin, 19 Дек. 24, 06:28

Лучше клапан(нормально открытый).

Так лучше? В любом случае, датчик давления выдает в Паскалях данные.

(нормально открытый).IvanAltay, 19 Дек. 24, 06:44

Нормально закрытый.

Лучше клапан(нормально открытый)IvanAltay, 19 Дек. 24, 06:44

На форуме есть мнение, что если уж клапан, то лучше нормально закрытый (НЗ):
-При поломке клапана - НЗ не напустит какушек в банку с продуктом.
-При поломке автоматики - НЗ не напустит каках в банку с продуктом.

Какие аргументы за Нормально Открытый клапан?

На предмет микролифта - нужен Виктрыч, чтобы разъяснил - что для чего у него.

Влажности 9% даже лютой зимой в очень сухой и теплой квартире не наблюдал.Vittomin, 19 Дек. 24, 05:46

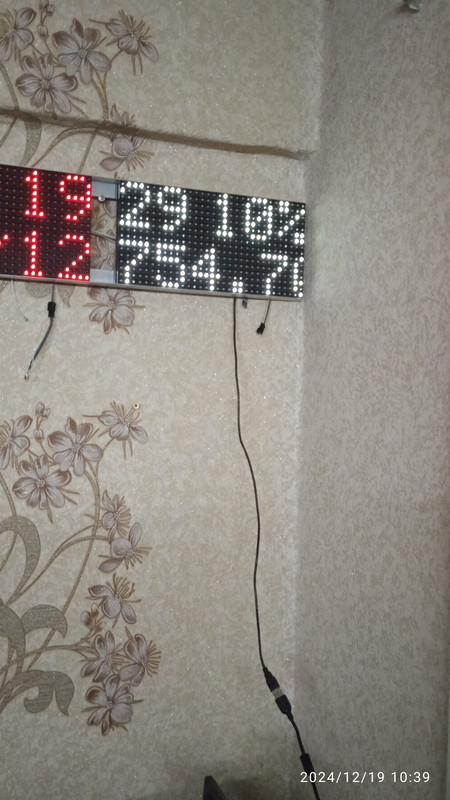

Реально 10% влажность в помещении.
В носу все сохнет. Здание - советская хрущёвка пятиэтажная. Дом уже два месяца дико осушается отоплением. Поставил на батарею ящик с водой. В сутки, испаряется больше литра воды. Бетон сухой, впитывает влагу, как губка.

Добавлено через 6мин.:

На форуме есть мнение, что если уж клапан, то лучше нормально закрытый (НЗ):Vittomin, 19 Дек. 24, 07:05

У нас большая часть времени клапан отбора открыт. Потому и нормально открытый. Клапан отбора, начинает срабатывать в конце погона, когда температуры нижнего датчика колонны начинают дёргаться. Чтоб не пропустить хвосты в отбор, клапан перекрывает отбор. Потому, нормально открытый.

У нас большая часть времени клапан отбора открытIvanAltay, 19 Дек. 24, 07:05

Когда тело отбирается.
А когда головы - клапан большую часть времени закрыт.

Поэтому заинтересовался микролифтом Виктрыча (так то идея регулировки отбора микролифтом на форуме чуть ли не раньше клапана появилась).
Аргументы за микролифт:
- моторчик вообще почти все время в ожидании приказов, как пожарный - больше спит, чем работает. Поломка от чрезмерной работы или перегрева практически нереальна (в отличии от клапана).
- возможна очень плавная регулировка отбора как голов, так и тела, можно очень плавно снижать отбор к концу перегона. И в принципе отсутствуют остановки отбора, что только в плюс для ректификации.

Реально 10% влажность в помещении.
В носу все сохнет. Здание - советская хрущёвка пятиэтажная. Дом уже два месяца дико осушается отоплением. Поставил на батарею ящик с водой. В сутки, испаряется больше литра воды. Бетон сухой, впитывает влагу, как губка.IvanAltay, 19 Дек. 24, 07:05

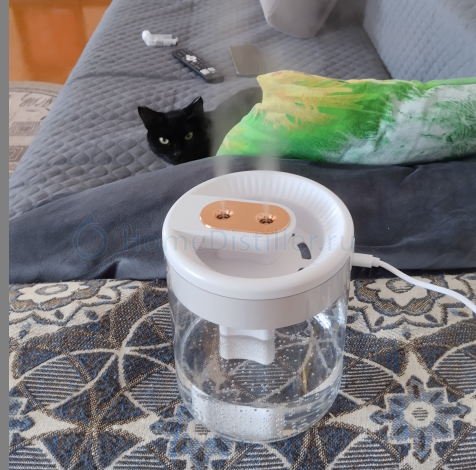

Посмотри на Валберисе или Озоне.. Увлажнитель воздуха... можно купить ароматизаторы... одну форсунку - можно отключать.
Жена второй год пользуется - балуясь запахами каждые сутки разные...
Работает офигительно.. ультразвуковой распылитель. бесшумный. туман холодный... питание USB 5 вольт.
стоит чуть больше тысячи..

Это называлось СпектрумIvanAltay, 18 Дек. 24, 23:58

Это как раз синклер. Sinclair82 в оригинале. Спектрум это уже местный клон. И много позже. Кстати выпускался на нашей "макаронной фабрике" комплетовала его моя жена.
По программированию. Был вопрос вывести данные цвета с датчика пульса и кислорода MPX30100. Красный и инфрокрасный. Примеры из сети не работают. Там только демо в сериал в цикле while. Ни выцепить, ни вставить. И пока затык. А датчик интересный.

Потому, нормально открытый.IvanAltay, 19 Дек. 24, 07:05

Клапан управляет отбором. Мои настройки: 4сек открыт, 11сек закрыт = 2л/ч. На головах 3сек открыт, 57сек закрыт. Далее ШИМ снижает отбор тела по температуре в царге. Поэтому НЗ. К тому же в случае чего:

-При поломке клапана - НЗ не напустит какушек в банку с продуктом.
-При поломке автоматики - НЗ не напустит каках в банку с продуктом.Vittomin, 19 Дек. 24, 07:05

Микролифт. Первая версия шпилька М5 из электрода. Моторчик от Киповского прибора привода диаграммы на 2об/мин. Разрезная гайка для ручной уставки высоты. Моторчик обратноно хода не имеет. Первоначально работало от NM 8036. Был такой кит широкого применентия. Три шима на дельту. То есть три скорости подьема и пол ная и стоп.
Попался на али моторчик с редуктором на 5 вольт 5об/мин. Пин ардуины тянет легко напрямую. Тут масть и пошла. Моторчик крутится постоянно. Изменяется только его скорость согласно изменению спиртуозности на входе в колонну. То есть адекватный аналоговый отбор на перемещаемой игле шприца. Неответственеые гонки через ТСА. Рект пока микролифтом. Само собой можно параллельно добирать головы и тело.

Добавлено через 16мин.:

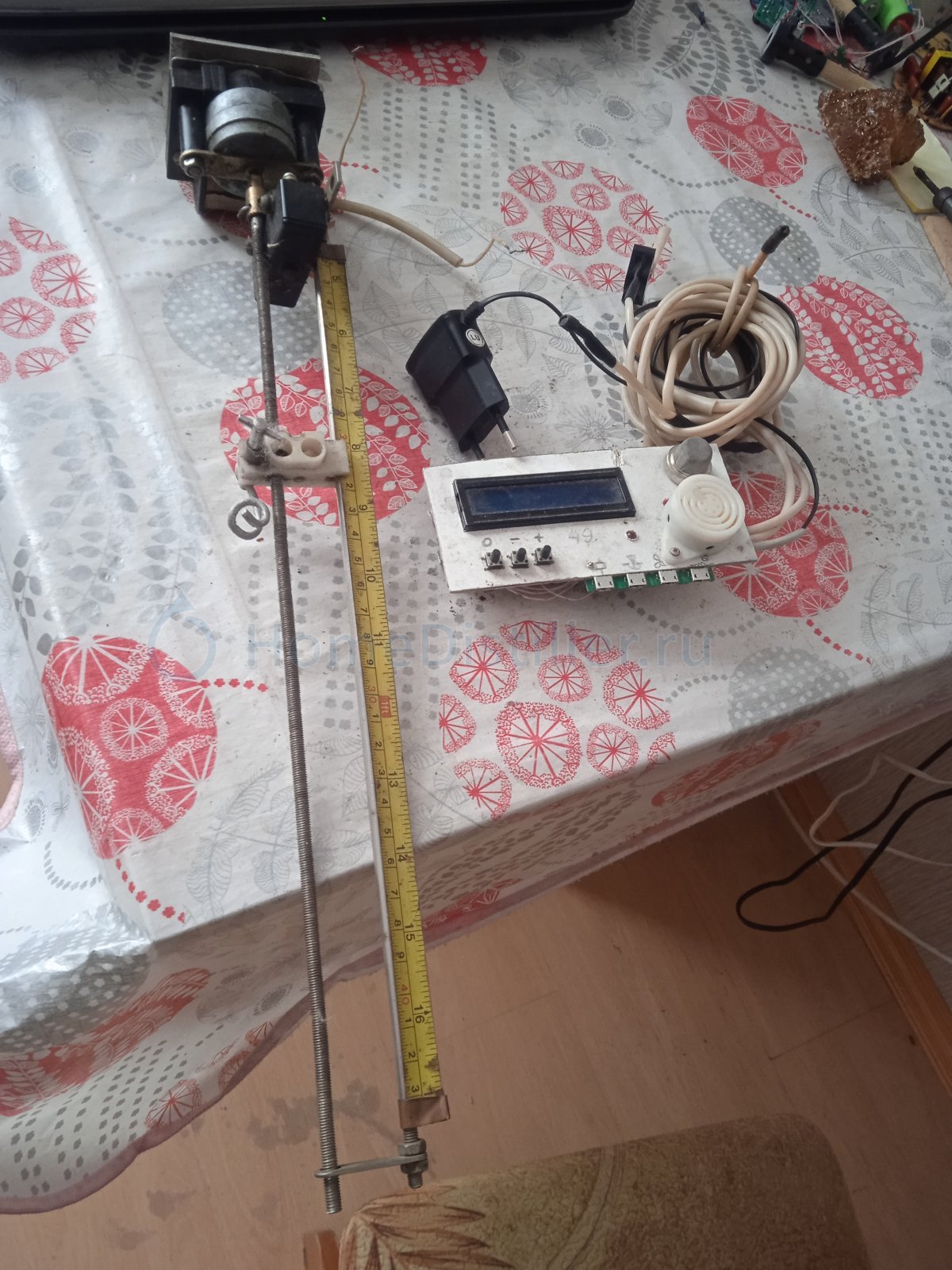

Фото первой версии. Конечник конца хода. Так как обратной связи нет и примитивное программирование на 8036. На ардуине само собой любые хотелки и моторчик имеет муфту максимального момента.
На фото рядом автоматика.

А за канифолью пьезо увлажнители. Фуйня. Полстакана в сутки. 5 штук туманило без успеха, когда рассада была. Так то нужен насосик на 140 бар с Али и спецфорсунка.
Пс. Новый моторчик закреплен на дефе. На оси через пробуксовочную муфту шпулька от швейной машинки. Аля лебедка. И места не занимает.

последние пара страниц тянут на отдельную ветку "давайте померяемся автоматиками" )

Почему во время отбора тела, температура в польском буфере некоторое время имеет тенденцию к понижению на пару тройку десятых.Esc, 19 Дек. 24, 00:24

по ходу погона работают два "встречных" процесса: увеличение спиртуозности в ПБ за счет паролифта, снижение спиртуозности (повышение Т) пара снизу и флегмы сверху. Вот и получается сначала снижение, к концу погона повышение

Рект пока микролифтомВиктрыч, 19 Дек. 24, 08:57

Микролифт огромный какой то.
Мне кажется - милиметров 30 достаточно для старт стопа ректа???

Давно пора померяться. Кроме примитивного стартстопа люди ездят на других технологиях, бережно сохраняющих процесс в трубе. Что позволяет работать с другими флегмовыми числами. И кому то это интересно. Факторы, влияющте на... Только по взрослому.

Виктрыч, https://aliexpress.ru/...000034727200526 - такого не хватит для регулировки отбора?
Ход стержня 80 мм.
5В, 100-500 мА - мне кажется ардуине напрямую многовато. Но можно через любой, самый дешевый драйвер.

Микролифт огромный какой то.Vittomin, 19 Дек. 24, 09:25

Это первая версия. Для микролифта достаточно любого перепада высот. Хоть 1 см. У меня нет доохладителя. Справляется шланг 1 м. По этот формат и кроил. По другому. С иголкой 0,7 нужен ход метр. А с 2мм 10 см.
Сейчас этот микролифт в музее. Сейчас на радиаторе воздущного дефа таблетка моторчика на 5в 5 оборотов. Который тягает шланг с жиклером. На который надет второй шланг. Который герметично подключен к банке. И так далее. Соединение с атмосферой за стенкой. В принципе можно подключить вакуум.
Пс по девайсу. Отличная штука. Только продумать свободу перемещения шлангов.

Сейчас на радиаторе воздущного дефа таблетка моторчика на 5в 5 оборотов. Который тягает шланг с жиклером. На который надет второй шланг. Который герметично подключен к банке.Виктрыч, 19 Дек. 24, 09:41

Так вот и хотелось бы фоточку или рисунок устройства.

Попался на али моторчик с редуктором на 5 вольт 5об/мин.Виктрыч, 19 Дек. 24, 08:57

У меня такие после переделки хорошо работают.

Сервопривод SG90 SG92R MG90S MG995 MG996R для Arduino UNO за 119 ₽ - уже со скидкой -12%
https://sl.aliexpress.ru/p?key=RCvUGtB

Только на 360 градусов лучше брать. Раскручиваем Серво, и отгибаем(снимаем с вала) переменный резистор позиционирования. Получается реверсный мотор с диким крутящим моментом.

Добавлено через 7мин.:

Хотя, можно таким малюсеньким сервомотором, пережимать силиконовый шланг отбора, по средствам эксцентрика. Надо сделать прототип.

С этого сервопривода с места рвет как зверь и просаживает 5 вольт питания ардуины. То есть 2 ампера легко. Там блин 3 ламели по 10 витков. И есть положение короткого замыкания. Проходил. Свой попозже выложу.
И любую серву можно заставить крутиться бесконечно в любую сторону задав нестандартной угол. Допустим -19.

Хотя, можно таким малюсеньким сервомотором, пережимать силиконовый шланг отбора, по средствам эксцентрика.IvanAltay, 19 Дек. 24, 09:48

лет 15 назад - форум такой муйней маялся вовсю....
Потом как то увлекались биметаллом и керамическим нагревателем... все работало. все пережимало
но постепенно - как то все ушло в никуда... ))
