Куб с пароводяной рубашкой

Titoeto96,
Мечтаю что бы бубен повесить, поглядим как в моем случае будет, по поводу амортизатора идея хорошая. У тебя один стоит? Если правильно понимаю это от двери багажника?! Не совсем понимаю как он работает, то есть открутил барашки в ручную поднял крышку, а амортизатор просто ее фиксирует в открытом положении?

Да амортизатор от багажника, стоит копейки да и у меня он не новый. Стоит один. Особо не почувствовал помощи при подъеме, но крышку с матором, редуктором и мешалкой держит в поднятым положении и плавно опускается.у тебя тоже тяжелая, как сделал завтра фото выложу.

mr.ptec,

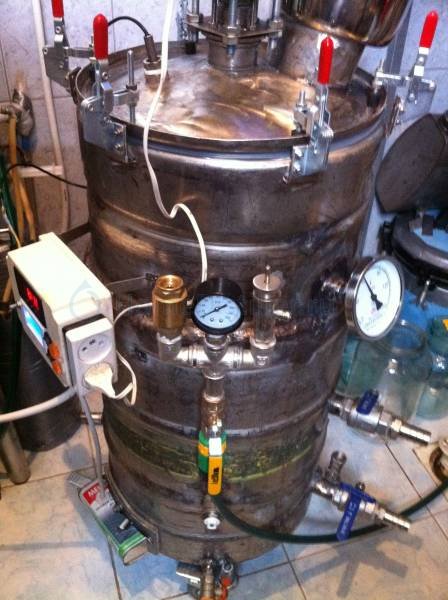

Поправил фото , а то голову сломаешь!!

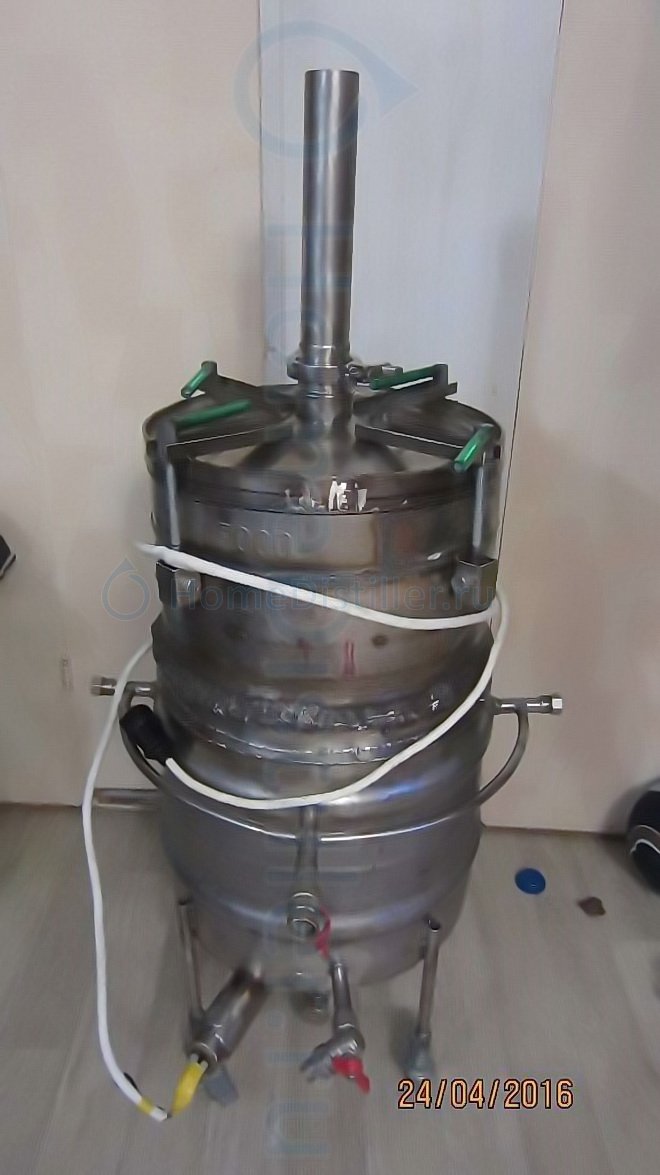

пробный пуск)



Добавлено через 13мин.:

держат давление "ртом".mr.ptec, 24 Апр 16, 22:33Интересная метода))))Дмитрий, а чего у тебя внутри царги спрятано?POLE, 25 Апр. 16, 08:20

у меня получается 0,21 кгс/см2 ртом надуть в куб.

Сегодня проварил ноги своего солдата и решил опрессовать внутренний куб, набрал воды под самое горло, закрыл крышку и дал водопроводное давление 3,2 Атм. - в результате обнаружил пару микро свищей которые без давления просто мокрели.
Жалко пилять родную крышку может взять лист 2-3 мм сделать из него дублирующую крышку для стандартных заторов, приварить выход на дистиллятор, вертикально примутить крепление под дрель (пока планирую ее под мешалку приспособить, у меня бош профессиональная очень многое пережила) и половинку крышки отдельно снимающуюся для загрузки сырья, - из плюсов вес крышки явно меньше и держащая давление крышка целая, а ее использовать для разваривания под давлением или для автоклавирования, на что я могу рассчитывать с давлением до пары Атм?

пробный пуск)mr.ptec, 26 Апр. 16, 12:46

Простите не в тему,навеяло:)"Купание красного коня" Нет- ПВК !
mr.ptec,Зачёт,но из ванны надо выбираться,размер уже не тот!

Во во, в туалет)))

Жалко пилять родную крышку может взять лист 2-3 мм сделать из него дублирующую крышку14Znoj88, 26 Апр. 16, 17:26

Я сделал две. Тоже думал, что пригодится. Только вот вторую ни разу не использовал. Одной пока хватает.

POLE,
Родную не стал дырявить? Из какого металла делал вторую крышку, как она себя ведет при перегонке?

Зачёт,но из ванны надо выбираться,размер уже не тот!sergivanych, 26 Апр. 16, 17:49

Во во, в туалет)))deen, 26 Апр. 16, 18:20

у меня "два в одном" , совмещённый санузел. видимо придётся теперь квартиру новую покупать из этого ПВК.)))
...скоро на дачу. Там место много.


Добавлено через 2мин.:

14Znoj88, кто то писал что для ВКУ делал крышку из фанеры. На ту сторону которая на куб ложится, нужно приклеить тонкий лист нержавейки.

14Znoj88, я бы в родной крышке сделал одно отверстие с выходом под кламп, на него дистиллятор цеплять, а при необходимости заглушка под кламп выдержала бы автоклавирование ну и конечно любой затор, хоть под давлением хоть без. Мешалку можно организовать через этот же вход. Полностью согласен с POLEм вторая крышка, как 5 колесо, вроде надо, а вроде и нет. При дистилляции на таком объеме полагаю мешалка не слишком нужна.

Родную не стал дырявить? Из какого металла делал вторую крышку, как она себя ведет при перегонке?14Znoj88, 26 Апр. 16, 19:09

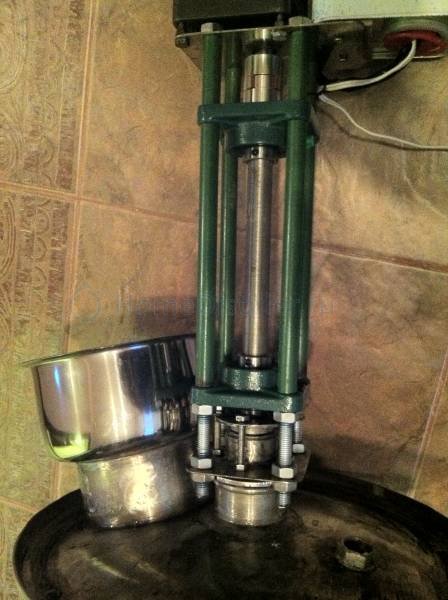

У меня крышки из верхней полусферы кег. Я их сам делал. Не покупал.
Короче как на фото.

У меня по плану проварка течей, финальная опрессовка рубашки и куба, проверка устойчивости под полной загрузкой, плюс хочу еще веса наложить, далее хорошо бы подключить хотя бы прибор контроля температуры, завалялся ОВЕН ТРМ 12 (подарил друг и даж не знаю что это такое и с чем едят, буду разбираться)  затем пробный пуск на воде, имитация аварийного режима, проверка отработки клапанов безопасности и их подстройка, параллельно на скорую руку сварю держалку для дрели и приварю кламп к крышке. И после этого полноценный затор к примеру из дробленки ячменя почти под завязку куба.

14Znoj88, Чешутся руки да?

з дробленки ячменя почти под завязку куба.14Znoj88, 26 Апр. 16, 21:07

сделай половинку или одну треть, первый всегда комом, заодно посмотришь как ведет " твоя прелесть" себя на настоящем сырье. Наиграешься еще.

Чешутся руки да?Titoeto96, 27 Апр. 16, 07:15

Да я просто запарился уже переделывать этот ПВК, уже месяц наверно его курочу, вот и интересно результат меня удовлетворит или по всплывают какие нибудь нюансы "А лучше бы сделал так..."

14Znoj88,

Пример крепления гидроцилиндра на крышке, опускается мелено, в вертикальном положении стоит.

Бл где учат лопасти мешалок ставить в угол наибольшего сопротивления

мотор греть? Иного смысла не видится

kiliwin, МОЛОДЕЦ!!!!!!!!!! Квадрат с какой стенкой?

Добавлено через 5мин.:

И кстати, можно одним кольцом из квадрата обойтись, второе на крышку конус не надо. Просто кромку отсукиваеш киянкой на плите ровной, потом для феншуя можно по кругу приварить полосу в например полтора см, шов внутри для гигиены, снаружи прокладка, и центрируется все как надо и капельник тоже свою роль играет важную.

SedoY,

лопасти мешалок ставить в угол наибольшего сопротивления

Будь добр поподробней, просто себе подумываю о мешалке на вкушку...

При чем пока кольцо не приваренной к емкости , надо приваривать полосу к крышке(конусу), чтобы обеспечить равномерный зазор и не забивать в будущем крышку кувалдой)))) полезно проложить прокладку из 08 полосы или проволоки

Добавлено через 6мин.:

awa78, вот глянь [сообщение #12648540] , Николай еще видео делал мешалки на испытании, да я не нашел.

20х20kiliwin, 28 Апр. 16, 03:21

на фото видно, что 20х20, вопрос был про толщину стенки ))
