Автоклав

Клапан пришлось заказывать в Москве,gen53, 29 Окт. 14, 22:22

Кинь ссылку и название.Можно в личку.

Вот что по клапану у меня есть:
Синэл Сантехника (www.sinel-st.ru)
Тел.: (495)783-55-33
Артикул              Наименование товара                    Цена    Кол-во    Сумма
AV1831004      Клапан предохр.регул.1-12 бар 1/2"          498,00    1      498,00

Эти данные я списал со своего товарного чека. Как точно клапан называется,не нашел, но есть артикул,по нему и заказывать.
Согласен, что с мягкими мембранами клапан для поддержания давления мало подходит, лучше шарик или конус, а вот как аварийный, с ручным подрывом, этот клапан вполне подойдёт.

По ссылке глянул и увидел: Производитель: VALTEC (Италия).А маркировка VT.1831 Там целая таблица этого клапана под разную резьбу.
А устроен он действительно добротно!

Некоторые подробности по клапану VT.1831 :
Вид на клапан снизу, крестовина - направляющая герметизирующего "пятака"

Вид с боку, виден шток и латунный бок герметизирующего "пятака", под ним кольцевой уплотнитель

На следующих фото - принцип ручного подрыва клапана:
1- КЛАПАН ЗАКРЫТ

2- КЛАПАН ОТКРЫТ

Открывается за счет кривизны прилегающих поверхностей, при проворачивании верхней головки.
Две верхние, латунные гайки взаимно контрятся, ими задается степень открытия клапана при подрыве.
На этом фото элементы регулировки клапана на давление срабатывания 1-12 бар.

Шестигранник ниже фигурного разреза - регулировка на давление, узкая гайка - фиксация регулировки.

Нашел такой в своем городе,в интернет-магазине.

Поздравляю! Думаю понравится.

А какой пасоветуеш?

Ох,falki,придется поспорить!
И так, почему я за клапан VT.1831, именно в качестве предохранительного, для автоклава:
1- полностью латунный, кроме уплотнительного кольца;
2- рабочая температура от -25 до +180*С (приличный запас по максимуму!);
3- регулируемый, настроил на 6-7 бар (середина шкалы) и будешь уверен, что давление в автоклаве не  превысит этих значений;
4- ручной подрыв, всегда можно проверить работоспособность (не прикипел ли),выгнать воздух при стерилизации паром;
5- гарантия на этот клапан дается производителем 7 лет.
А теперь "красноголовый":
1-сложнее в устройстве, имеет много деталей, причем из пластика,смотрите в разрезе

2- рабочая температура от -10 до +120*С, вам нужен клапан работающий на своем пределе?!
3- без регулировки, с фиксированным давлением на срабатывание;
4- ручной подрыв пластмассовыми детальками;
5- о гарантии ничего не нашел.
"Красноголовыми" завалены прилавки, даже у нас в захолустье, причем продавцы, о рабочей температуре, как правило, ничего сказать не могут, на себе это испытал, а VT.1831 нужно ещё поискать и о нём производитель дает чёткую информацию.
Согласен, что на 1 бар и менее, как пожалуй и на 12 бар, настроить его будет сложнее, ибо это конечные значения рабочей шкалы. А разве с термометрами и манометрами не так?! Нам же, в качестве предохранительного, подходит как раз середина раб. шкалы перестройки.
Вот и поразмыслите, КАКОЁ КЛАПАН ВАМ НУЖЕН?
Я совершенно не заинтересован в реализации сего изделия, ибо весьма далек от коммерции, но уж раз обозначился я в этой ветке, то конечно же ратую за безопасность каждого из нас, ведь так или иначе, мы становимся единомышленниками, зачастую, друзьями, а это дорогого стоит.ИМХО.

gen53, Геннадий позволь немного несогласится.
1- в красноголовом тоже все основные детали латунные.
2- в красноголовом рабочая температура от -10 до +120*С,наши процессы гарантированно он держит. При 180С тушняк мы не делаем.
3- Зачем в подрывном клапане регулировка давления?(как стравливающий рабочий он не подходит),у тебя от разной продукции меняется прочность автоклава?
4- ручной подрыв, всегда можно проверить работоспособность в красноголовом.
5- в России есть нормы по гарантии на импортные товары.Есть товар,есть гарантия.
У нас на рынке этими регулируемыми клапанами так же всё "завалено" ,они дороже красноголовых,но не работают штатно как им положено.
Пластмассовая головка это не минус в подрывном клапане,у него задача защищать,а не радовать нас латунью.
Я просто работаю сварщиком систем отопления(и не только),и клапанов всяких поразбирал.

И,всё-таки, svarnoy,вопрос действительно спорный. Так пусть же в споре родится истина!
1- ни кто не говорит, что нами будет использована температура 180*С, эта температура говорит о том, что при наших 120*С ещё имеется ГАРАНТИРОВАННЫЙ запас для прокладки.
Изначально, я тоже не заморачивался и пошел покупать "красноголового", в двух магазинах были только на 3 бар., я их не рассматривал, при использовании пред.давления и стерилизации под слоем воды, этого давления недостаточно, в других 2-3-х.магазинах ( я объездил весь город),попадались и на 6 бар, но продавцы не могли ответить на вопрос, на какую температуру они рассчитаны, кстати, и в интернете, ответ на этот вопрос не однозначный. Поэтому я не стал экспериментировать, и заказал клапан с гарантированным запасом по температуре. Более того, если бы мне сказали, что есть "красноголовый", или иной клапан с температурой до 120*С, я бы его не стал приобретать, ибо считаю, что как клапаны, так и термометры, манометры, любые измерительно-указательные приборы и уж тем более приборы защиты и безопасности, НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ на их ПРЕДЕЛЬНЫХ значениях. ИМХО.
2- клапан  VT.1831, я изначально предлагал использовать как предохранительный, иначе его можно назвать, клапан аварийной отсечки. АВАРИЙНОЙ - говорит о том, что это не стандартная ситуация, в нашем деле, при настройке клапана на 6-7 бар и внимательном отношении к процессу стерилизации, такой ситуации может никогда не возникнуть и за все время использования автоклава этот клапан ни разу не сработает. Лично я этим расстроен не буду, ибо в противном случае, я что-то не досмотрел, прозевал и в автоклаве всё уже погорело. Так вот, учитывая человеческий фактор, уж если такое случится, я должен быть уверен, что клапан, по крайней мере, сработает и не допустит взрыва. И этот клапан, такую уверенность мне дает, а вот "красноголовый", при его предельных 120*С - НЕТ! Прикинь температуру при тех же 6-7 бар!!!
3-  а то, что он имеет ещё и регулировку по давлению, так это только плюс! Стерилизую в воде - настроил на 6-7 бар, стерилизую в паре - настроил на 3-4 бар., а можно и не перестраивать, то есть я имею выбор.ИМХО.

gen53, Ты путаешь кислое с пресным.
Слишком много лабуды  написал,больше своего времени я не буду тратить на прочтение твоих опусов.
Красноголовый имеет расчётную гарантированную Т эксплуатации 120С.
Ты можешь покупать и пользовать всё что угодно.

Как всегда, истина в вине!)))
Просто прикинь температуру при 6 бар (аварийная отсечка) и твои 120 будут бледно выглядеть!

Прикинь температуру при тех же 6-7 бар!!!gen53, 02 Нояб. 14, 19:42

Могет и 110-115 быть.Все зависит какие банки,сколько.Сколько воды,может воздуха совсем мало..и т.д.

Просто прикинь температуру при 6 барgen53, 02 Нояб. 14, 22:46

И зачем нам в клаве 6 бар давление. Если соблюсти теорию относительности при изготовлении клавы - 2/3 объём воды с банками, 1/3 объём воздуха то даже до 3 бар. давление не подымете при 1 бар. противодавления. А если ещё и на пару то и 2 бар. давление не поднимется.
а вобще то была затронута тема по рабочий клапан для работы на пару . на америкосах и китаёсах стоят же какие то клапана.

сколько клапанов я пробовал все они за 1 один атмосфер до предела начинают травить,чем выше паспорное номинальное давление  клапана тем раньше травит.falki, 03 Нояб. 14, 05:25

Подтверждаю.Которыи на один атмосфер(удалось,когда то на работе выклянчить две штуки,немецких))ваще не фига не держит.Так и валяются.С теми однои атмосферы не набрать.Когда разом с консервои(балбес)испытывал,пришлось кирпичем нагрузить.Ваще то такие клапана у нас на парогенах стоят,на коптильных печах.Заменили на 3,или 4 атмосферные(не помню),ибо,при частом срабатывании,быстро накрываются.

Я эти клапана на системы отопления ставлю в группы безопасности.
Смотрю в паспорте котла максимальное рабочее давление, и покупаю клапан этого наминала.Это нужно для того,чтобы в случае неисправности меня не обвинили в порчи котла (самая дорогая вещь в системе).
Накачиваю систему 70% от максимально допустимого давления,но не более 1,5 бар. Бывают клапана со временем начинают течь,меняю.

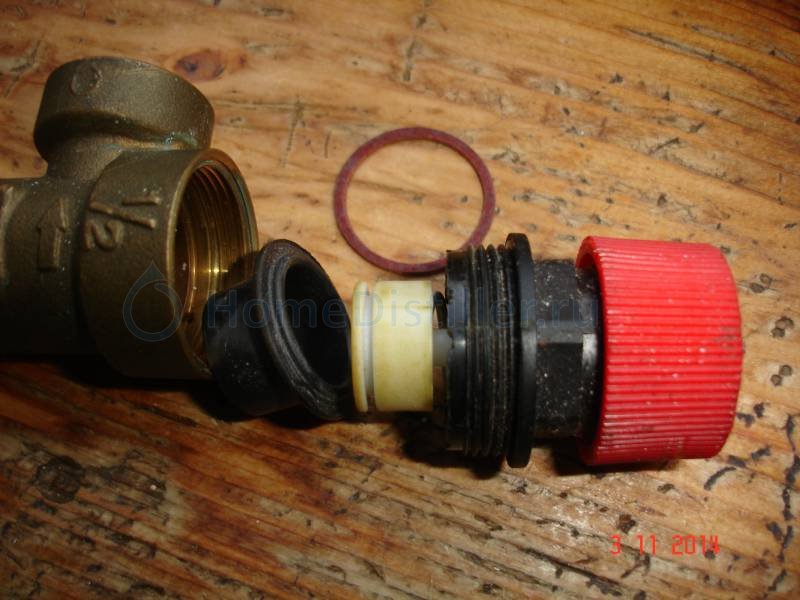

Клапана разбираю не часто,нет нужды в этом,но они бывают и с латунным седлом.

с латунным седлом.svarnoy, 03 Нояб. 14, 16:17

Это та белая фигня,на фотке? В парогенах эти клапана с завода стояли.Я запасные забрал.Херилась всегда резиновая прокладка.

француз,
После праздников на работе буду,разберу для фотосессии один.Мне проще сфоткать,чем обьяснить.

Зазря на  gen53 напали.Он говорит простые и очевидные вещи про ПРЕДОХРАНИТЕЛЬНЫЙ,т.е. аварийный  клапан.Такое впечатление,что никто не читает о чем он пишет....Может пьяные????
