Нюансы поведения термодатчиков на ректификационном оборудовании.

К примеру я неприемлю клапан старстопа. Когда он перекрывает пятую часть струи. И тут же разрешает ее.Виктрыч, 25 Дек. 24, 17:28

Это не клапан старт-стопа. Это ШИМ. Не путай людей.

Как то пропустил.Сори.Хороший вопрос.
А смысл?Виктрыч, 25 Дек. 24, 17:28

Отвязаться от атмосферного получится?

Шим не шим. На стартстопе работали телеграфные аппараты прошлого века. Пусть будет шим. Каков период этого шима у тебя? Раз в минуту? Сколько пара пролетит за минуту мимо цели?

Добавлено через 7мин.:

Отвязаться от атмосферного получится?Alex6103, 25 Дек. 24, 18:30

Если отвязаться от термометра.
Например кило тена выгоняет из 40 оборотов куба около 2,5 л этанола. И по пропорции. И пох градусники, манометры и прочее.

Пусть будет шим. Каков период этого шима у тебя? Раз в минуту?Виктрыч, 25 Дек. 24, 18:33

5 секунд.

5 секунд.Dry Gin, 25 Дек. 24, 18:43

5секунд что?

5секунд что?Урий, 25 Дек. 24, 18:54

Период.

А если стабилизировать давление на высоте 1/3 от куба, и там же поставить термодатчик?Alex6103, 24 Дек. 24, 22:29

На форуме это было. Датчик MPX, регулировка нагрева.Alex6103, 25 Дек. 24, 18:04

Если использовали МРХ не абсолютный, а дифференциальный, то ответ на твой вопрос уже дан.
На нижней диаграмме подсказка #3 и жирная кривая "суммарная" на верхней.
Смотри стабилизированная нагревательная моща дала в кубе практически "укопанное" давление.
Ну так "утверждает" мой кубовый дифференциальный датчик из семейства МРХ.
Но в реалиях в кубе давление меняется. АД этому способствует.
А дифференциальный датчик, в силу своего характера нивелирует АД.
А теперь мысленно перенеси МРХ из куба в "свою" точку. Просто там он покажет чуть меньше, а фиолетовая кривая будет такой же.

Попробую наглядно обяснить "подлую" дифференциальную суть МРХ.
Берем простые кухонные весы с кнопкой коррекцией веса тары.

Вводные:

• для чего то нам требуется 20гр сахара;
• водружаем на платформу весов походящую по объему посуду;
• табло радосно посказывает вес тары, предположим 50гр.

А дальше нам доступны два варианта контроля веса (читай давления).

Абсолютный:

• мы сыпим в плошку сахар до тех пор, пока на дисплей не покажет вес 70гр (50 тара, 20 сахар).

Дифференциальный:

• нам в падлу заниматься лишней арифметикой;
• тупо жмакая кнопу обнуления веса тары, сбрасываем дисплей в ноль;
• сыпим сахар до отметки 20гр;
• а затем задаем весам банальный вопрос;
• - " Родимые, а какая реальная тяжесть давит сейчас на ваши плечи, 20 или 70гр?";
• - " Вторая батюшка, вторая" - ноют весы;
• - " А какого тогда ляда, вы мне показываете 20?";
• - " Так этот вопрос, лучше задай милок нашей дифференциальной сущности..."

Например кило тена выгоняет из 40 оборотов куба около 2,5 л этанола.Виктрыч, 25 Дек. 24, 18:33

Стесняюсь спросить , у нас ССЖ 40% в кубе и ТЭН 1кВт испарит из этой жидкости 2,5 литра АС за 1 час ?

В твоей же теме сантакс не так давно точные расчеты приводил. Попробуй сам найти у себя.
Или у Стабникова.

Если использовали МРХ не абсолютныйEsc, 25 Дек. 24, 19:14

А такие бывают? Связь с атмосферой вроде всегда есть.

А теперь мысленно перенеси МРХ из куба в "свою" точку. Просто там он покажет чуть меньше, а фиолетовая кривая будет такой же.Esc, 25 Дек. 24, 19:14

Ответ-то какой на мой вопрос?
Стабилизируем давление (относительно атмосферного - по другому не умеем ) в точке контроля температуры. И при изменении атмосферного температура значимо изменится?

В твоей же теме сантакс не так давно точные расчеты приводил. Попробуй сам найти у себя.
Или у СтабниковаВиктрыч, 25 Дек. 24, 19:23

Я чукча ,моя считать не мумеет ,моя что видет то поёт 😪

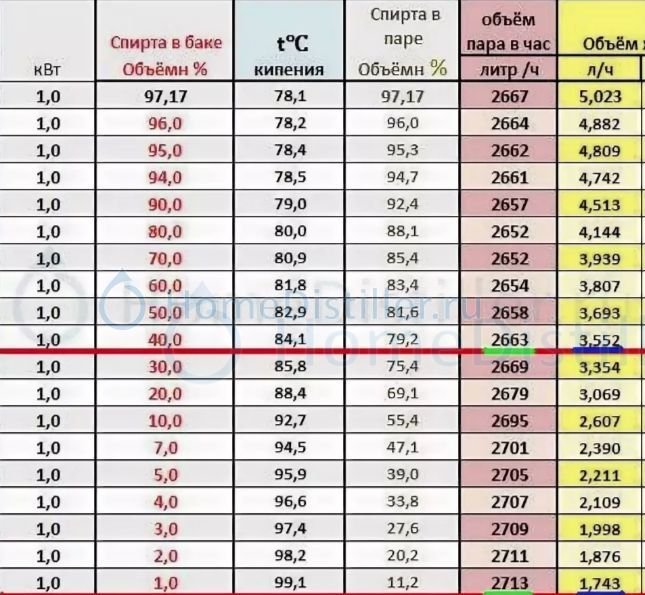

Смотри таблицу. 3,5 литра общее. 80% . На то и выходит. 2,24 литра этанола на квт вылетает из куба.

Ответ-то какой на мой вопрос?Alex6103, 25 Дек. 24, 19:29

Если в точке "Х" давление регулирует дифференциальный датчик, то меняющееся АД может влиять на абсолютное/реальное давление в этой точке.

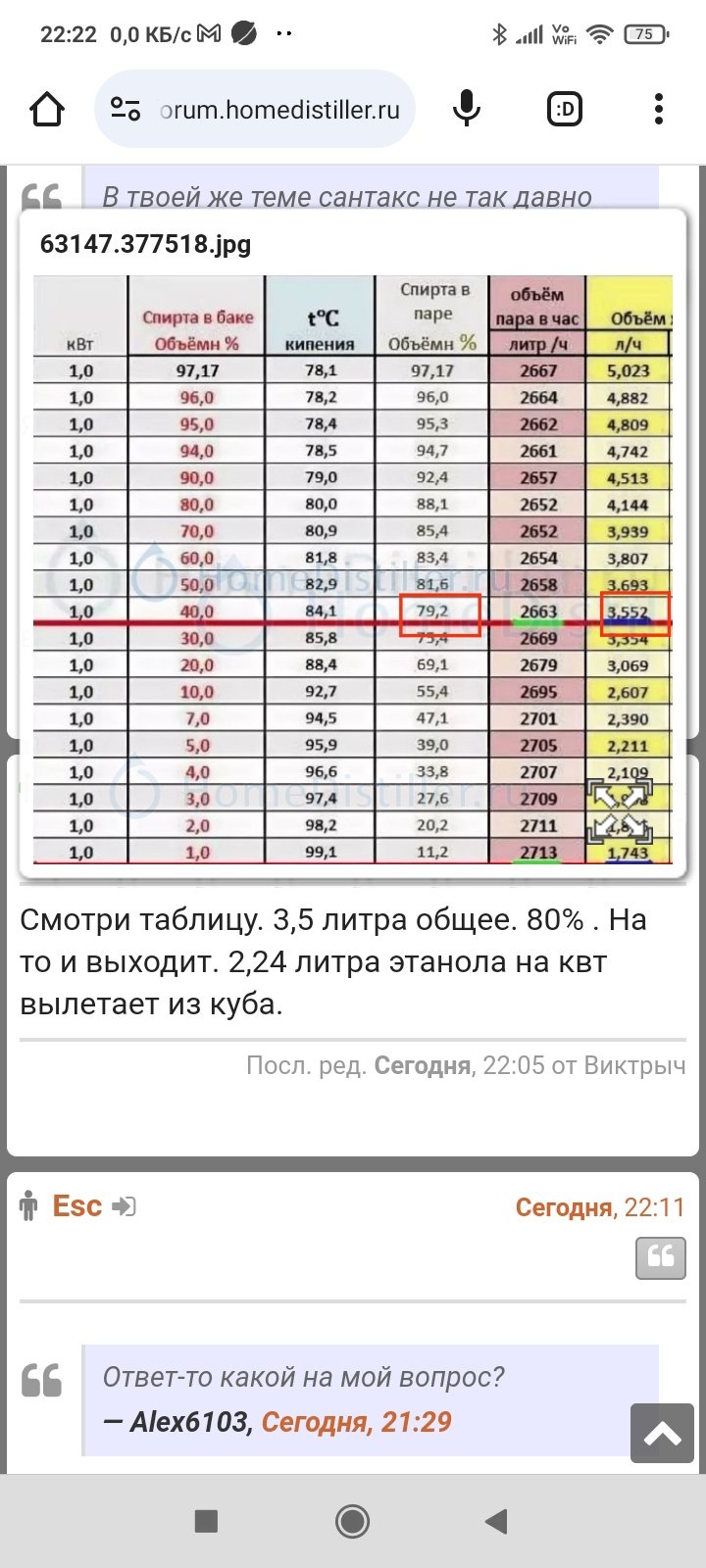

Смотри таблицу. 3,5 литра общее. 80% . На то и выходит. 2,24 литра этанола на квт вылетает из куба.Виктрыч, 25 Дек. 24, 19:54

Ну ты точно ,человек загадка 🤭.

Чукча точно только писатель. В своей картинке разобраться не хочешь.

Если в точке "Х" давление регулирует дифференциальный датчик, то меняющееся АД может влиять на абсолютное/реальное давление в этой точке.Esc, 25 Дек. 24, 20:11

температура значимо изменится?Alex6103, 25 Дек. 24, 19:29

а у меня термодатчик (ds18b20) глючить начал, то темп. царги показывает то -127 мигнёт и ладно бы просто мигал, так стопит при этом и автоматика отбор уменьшает, а он тут же снова и опять уменьшение, и так до нуля. подхожу перезагружу, какое то время ок, а потом опять так же, датчик поменял, те же яйца. заказал новую дуню (нано)

Добавлено через 10мин.:

до этого 4 года верой и правдой

-127 это отсутствие датчика. Обрыв. Смотри подключение.
Хотя у меня одна нана есть с обрывом в самой плате. Не мудрствуя на соседнюю переключил. Перемычку нечем паять.

Чукча точно только писатель. В своей картинке разобраться не хочешь.Виктрыч, 25 Дек. 24, 20:26

Не хочу ,я что вижу то и пою . 🙂

датчик поменял, те же яйцаgxtkjdjl, 25 Дек. 24, 21:32

Ищи помехи в сети электричества. Скорее всего, твое же оборудование их и создает. Но не факт.
Кроме того, нужно смотреть, чтобы автоматике хватало мощщи - возможно имеют место сильные просадки напряжения, настолько что оборудование начинает глючить.
