Нюансы поведения термодатчиков на ректификационном оборудовании.

мои клапана из автофорсунокEsc, 19 Дек. 24, 16:37

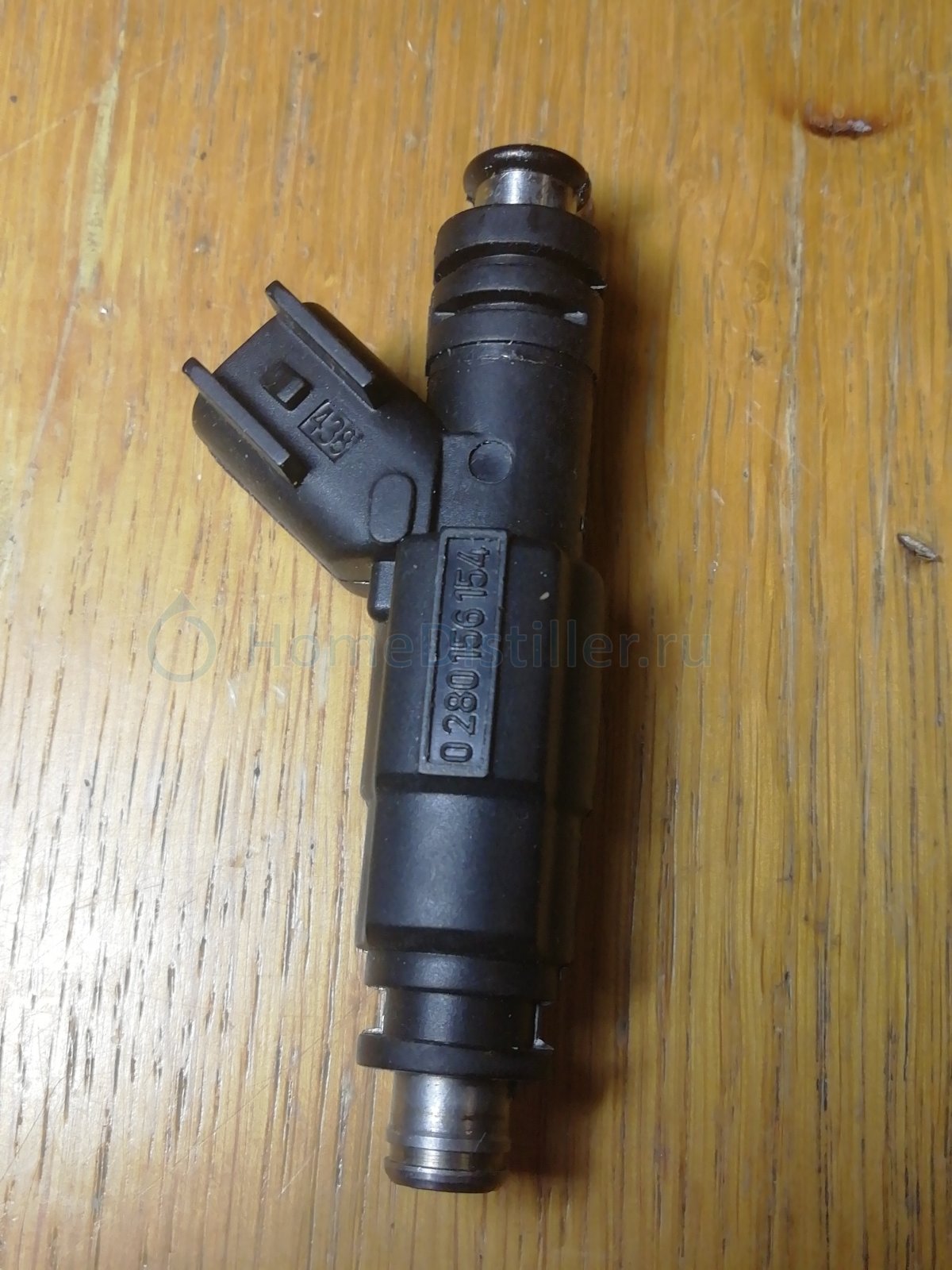

Тоже было "купился" на них, типа "вечные" клапана будут. Купил новые фордовские, однако не смотря на высокую текучесть спирта, через них он не течёт от слова совсем. В автомобиле они работают по давлением 3 бар, а нашем деле, самотёком ни в какую. Чтобы хоть как то через них текло, нужно или перед ними столб спирта иметь, или после в трубке, чтобы типа высасывало.
Короче колхоз, выкинул, валяются.

gol_avto, А я чего то захотел микролифт, как Виктрыч. Управлять непрерывным потоком путем подъема трубки перелива.
Трубку перелива вверх/вниз двигать шаговым моторчиком.

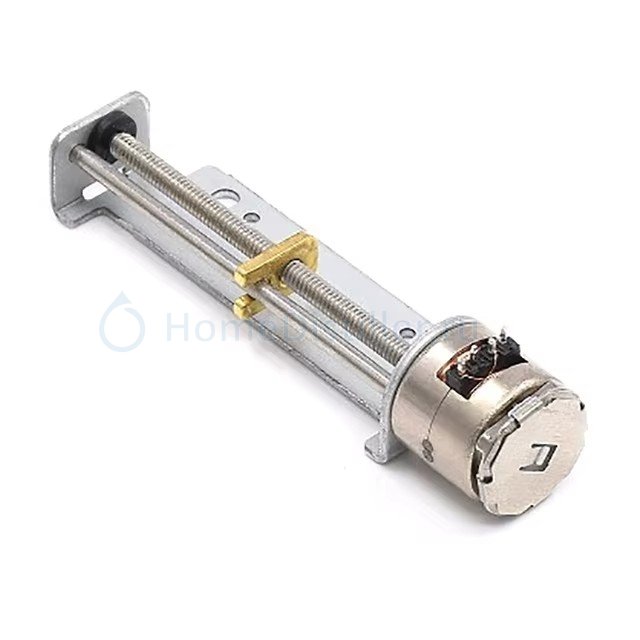

Даже с али микромоторчик заказал такой:

Только уже подозреваю, что не хватит мощи у него. Наверное, помощнее нужно.

Вот привод моей последней микролебедки. На валу шпулька от швейной машинки. Не летающей (в бой идут одни старики). Насажена через кембрик, поджимаемым винтиком для регулировки максимального момента.
Включен напрямую на пин наны. Отрабатывает любой писк датчика. То есть постоянно крутится с изменяемой скоростью

Трубку перелива вверх/вниз двигать шаговым моторчикомVittomin, 26 Дек. 24, 07:39

Перистальтикой не проще, с 6-ю роликами, практически непрерывка получится?

Моторчик на дефе. От него и шланг вниз, игла, и снова шланг. Вот игла и поднимается. Метод кулинара. Если гнать шмурдяк могу переключиться на клапан. Тоже 5 вольт от той же наны, но через ключ само собой.

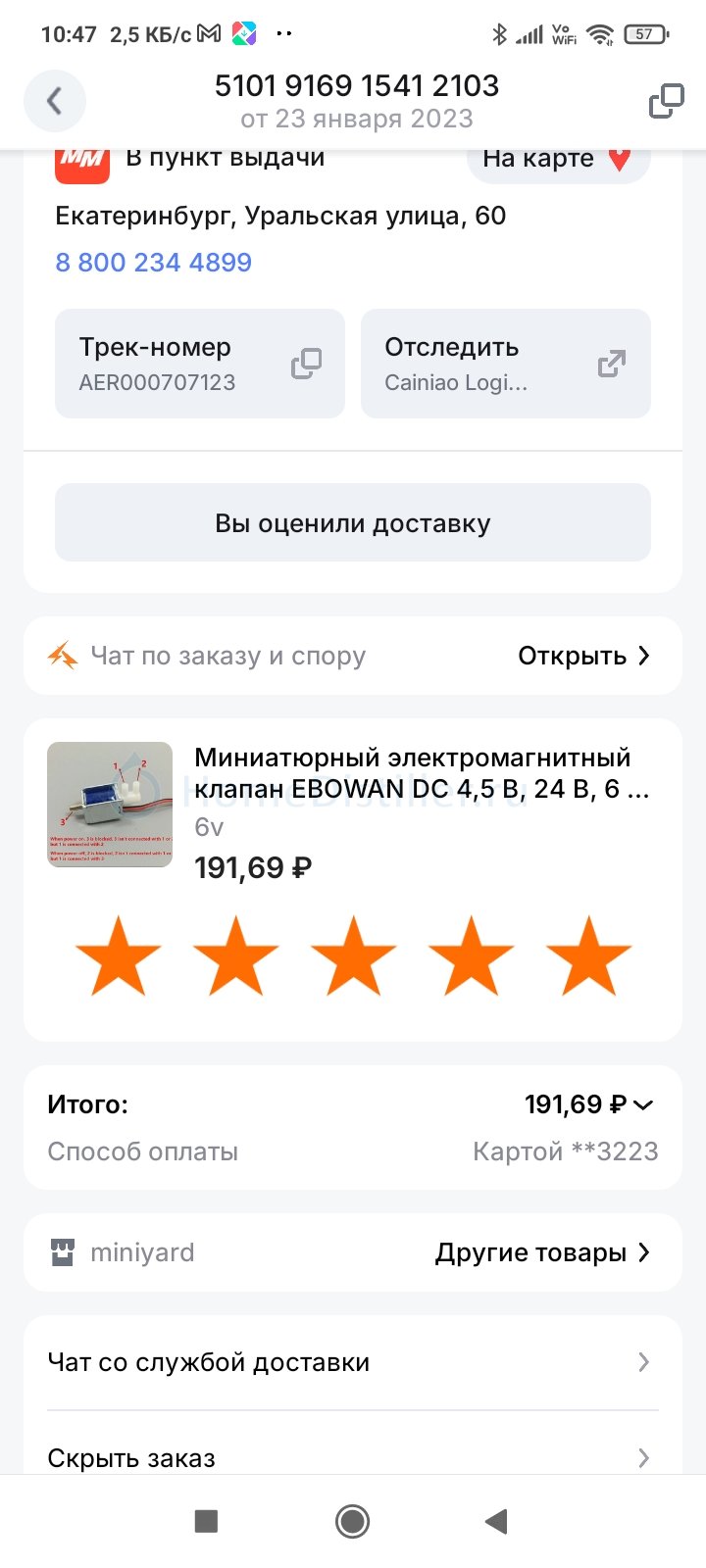

Уже нет в продаже. Не суть. Есть подобные. Щелкает не услышишь.

RDD, Сейчас так и есть. Клапан щелкает.

с шаговиками больше гимора,чуть что другое и вместо отдыха,сиди,выставляй высоту на верёвочкахRDD, 26 Дек. 24, 08:36

Это да. Но у меня колонна висит на пилоне, поэтому часто регулировать не придется. Наверное.

Добавлено через 2мин.:

Перистальтикой не проще, с 6-ю роликами, практически непрерывка получится?gol_avto, 26 Дек. 24, 08:44

Реализовать сильно проще, конечно. Захотелось микролифт. Пока моторчика дождусь, может и перехочу еще

Ну и по клапанам была мысль. 4 клапана на отбор. От допустим литра до 60 мл 16 непрерывных ступеней. Одну из которых можно и заШИМить. И ёлку от них запитать.

4 клапана на отбор. От допустим литра до 60 мл 16 непрерывных ступеней.Виктрыч, 26 Дек. 24, 09:21

Тут уже перистальтика проще.

Возможно. Но ее тоже нужно калибровать. И дырка в клапане жестче и надежней, чем изнашиваемый шланг. Ну и стоимость.
Посему игла, моторчик и веревочка. И прогнозируемый результат.

Суть ректа дунул кило. И снял литр при флегмовом 4. Или не литр при другом. Где тут участвует АД и прочая мишура. Сами забрались в лес как партизаны и плутаете глядя на разнообразие приборов и их показаний. И чем дальше в лес, тем толще партизаны. Уже и забыли, зачем вы там. Упёрлись в градусник. И развиваете его направление. А он киздит не по своей воле. И понеслось.
К примеру я могу рулеткой рект гнать. И другими способами, не связаными с контролем температуры и её закидонами. В этом суть. А не веревочках и прельстатиках.

Добавлено через 4мин.:

Я бросил шланг на веревочке в банку и ушел картошку окучивать. И поглядываю на красный бантик хода процесса. Условно. Хотя и так куда оно денется. Бантик поднялся, струя ноль. Пошел отбор хвостов в другую банку через ТСА.

Купил новые фордовскиеgol_avto, 26 Дек. 24, 06:33

валяютсяgol_avto, 26 Дек. 24, 06:33

А кто то такие ищет,а ценник уже вырос.
Выставь на авито,и людям добро сделаешь и тебе не в убыток.

мои клапана из автофорсунокEsc, 19 Дек. 24, 16:37

Тоже было "купился" на них, типа "вечные" клапана будут. Купил новые фордовские, однако не смотря на высокую текучесть спирта, через них он не течёт от слова совсем.gol_avto, 26 Дек. 24, 06:33

Возможно не удалил сеточку на попке форсунки?

И не стоит тратится на новые.
Бэушные, которые под замену (читай под выброс) - ничем не хуже.

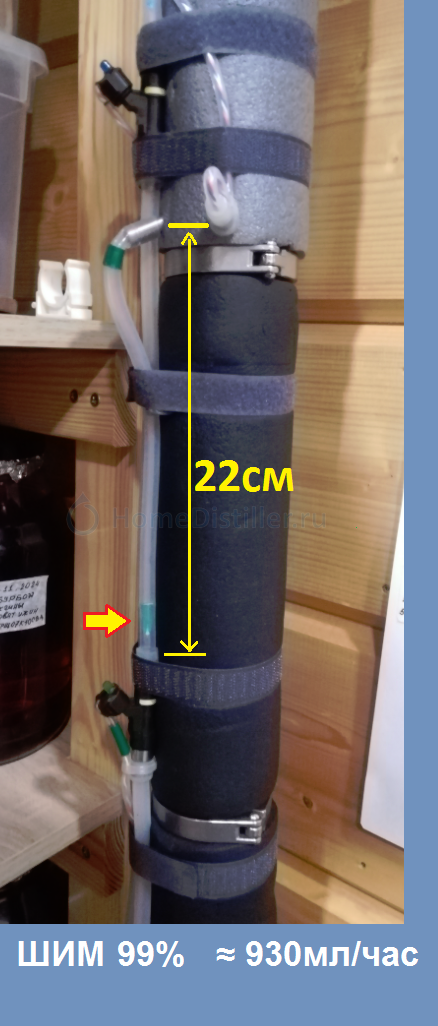

Наглядно (клапан отбора тела из ЦП):

•

• напорная магистраль - 22см;
• дроссель - зеленая игла со шприца;
• при 99% ШИМе - производительность около 930мл/час.

То есть ПБ закипел при 83 градусах в кубе? Я правильно понимаю?Dry Gin, 25 Дек. 24, 10:41

Лично у меня, содержимое ПБ не закипапет ("огрызок" теплоизолирован от флегмы).

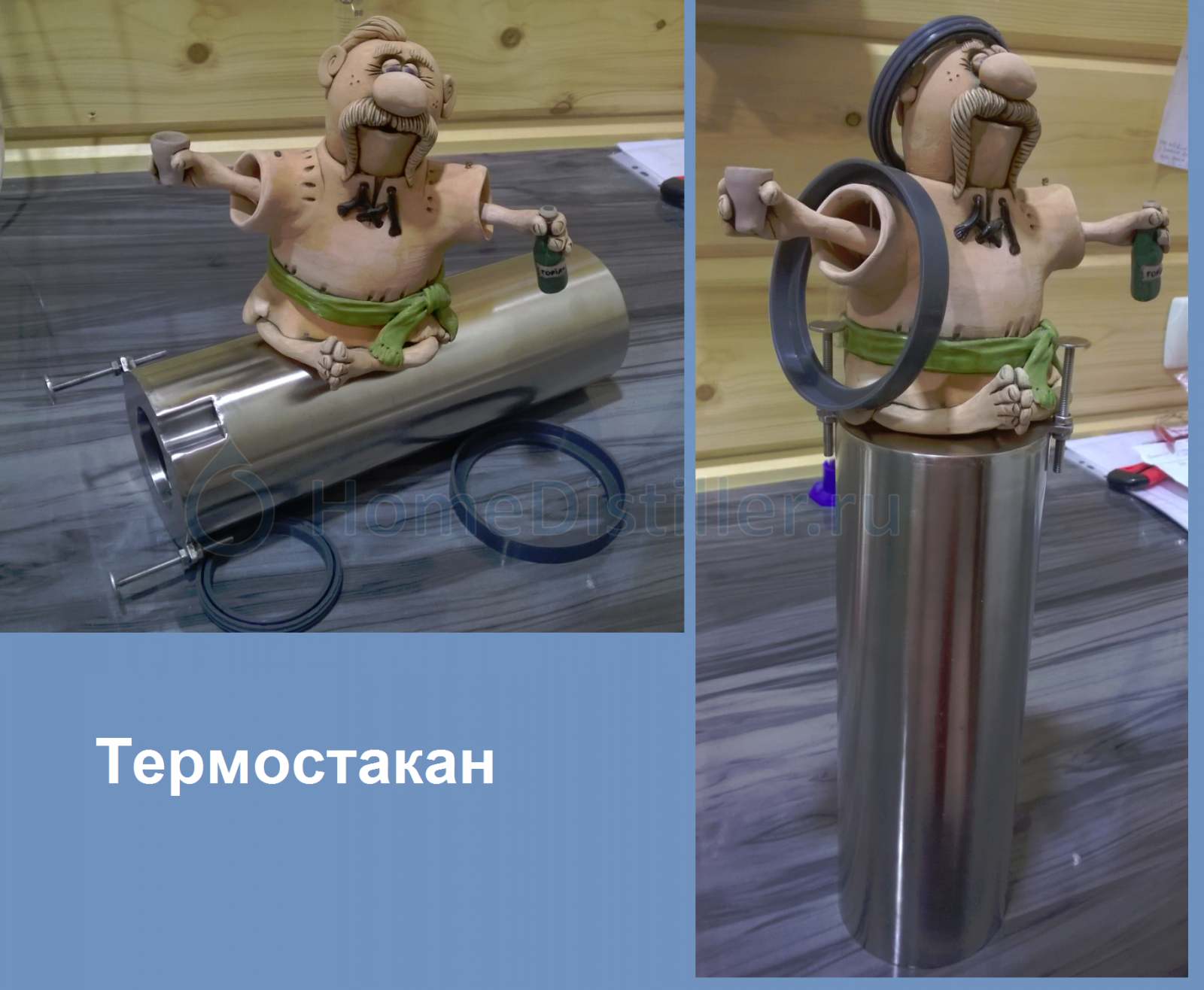

В стародавние времена, еще до изобретения паролифтового насоса, была озвучена идея.
Мол не плохо бы попробовать теплоизолировать буферную флегму от горячих объятий "огрызка"...
Сказано, сделано. 223-й воплотил задумку в металле и разослал девайсы заинтересованным колегам.

Добавлено через 13мин.:

стоят мёртвым грузом и создают непромешивающий материалRDD, 26 Дек. 24, 16:49

???
Типа:

• эта нехилая по длинне магистраль;
• в начале погона заполнится хрен его знает какой дрянью;
• и когда дойтет очередь до отбора тела;
• вся эта бяка, с превеликим удовольствием, устремится в приемную емкость;
• и пословица про ложку дегтя в бочке с медом;
• наглядно освещает баги этой хреновой конструкции...
• да?

Когда то,давным-давно,считали даже озерцо в дефах,краники отбора крепили как можно ближе к трубе,спорили до драRDD, 26 Дек. 24, 17:41

Помню, помню.
Согласен, если земноводное дрожит над каждой каплей - тогда да, моя конструкция дерьмо полное.
Но моя жаба не такая. Первый литр продукта отобранный "тельным" клапаном она отправляет на повторную "переплавку".

Первый литр продукта отобранный "тельным" клапаном она отправляет на повторную "переплавку".Esc, 26 Дек. 24, 18:16

Ну то есть по сути это подголовники.
Литр даже много.

Лично у меня, содержимое ПБ не закипапет ("огрызок" теплоизолирован от флегмы).Esc, 26 Дек. 24, 17:09

Чем объясняется резкое падение температуры пара в буфере при начале отбора тела?

Чем объясняется резкое падение температуры пара в буфере при начале отбора тела?Dry Gin, 26 Дек. 24, 20:03

На текущий момент две версии.

Моя.
Паралельно с клапаном отбора тела, работает и клапан на УНО. Концентрация нижних уменьшается - температура падает.

От Volume.

Буфер наполняется возвратной флегмой, с низкой спиртуозностью...
... Но накопленное в буфере низкоспиртуозное мгновенно не укрепится, оно будет потихоньку укрепляться после включения огрызка, плавно и постепенно снижая Т вверху огрызкаVolume, 19 Дек. 24, 17:27

И версия от Volume похоже и есть ответ на поднятый вопрос.

На следующем ректе отключу клапан УНО, понаблюдаю...

Esc, ни то, ни другое не объясняет резкое скачкообразное падение температуры при начале отбора тела. Проверяй на закипание.

резкое скачкообразное падение температурыDry Gin, 27 Дек. 24, 17:23

Суть скачка понятна:

• половина голов отобрана;
• контроллер закрывает клапан слива флегмы с ПБ в куб;
• ПБ заполняется флегмой;
• примерно через пол часа ПБ заполнился;
• флегма переливается в огрызок, последний начинает барботировать;
• спиртуозность пара над огрызком возрастает, термодатчик фиксирует резкое падение температуры;
• этот скачек и есть подсказка контроллеру что ПБ заполнен;
• обождав после скачка энное количество времени (для "устаканивания" буферной температуры) - мозги берутся за тело;
• и вот здесь начинается событие, вызвавшее мой интерес;
• тело отбирается, а буферная температуры начинает плавно понижаться на несколько десятых...

Почему стал интересен этот момент?
Потому, что при управление скоростью отбора тела, контроллер ориентируется на буферную температуру.

тело отбирается, а буферная температуры начинает плавно понижаться на несколько десятых...Esc, 27 Дек. 24, 18:10

Там хитрая зависимость температуры кипения от содержания промежуточных. Есть участки, где повышение концентрации последних в тройной смеси не поднимают, а опускают температуру кипения. Как то терли этот вопрос с уважаемыми тогда коллегами.
