Вопросы по ректификации.

что такое рабочая линия колонныdee, 17 Янв. 23, 20:34

Я знаю, что такое "рабочая линия". Вопрос - каков практический смысл этой петриковщины? Подозреваю, что исключительно маркетинговый.

зарекался я тебе ничего не отвечатьИвИн, 17 Янв. 23, 20:36

Тогда доставь пожалуйста мне это удовольствие, помолчи немного. Если только не делаешь спирт при ФЧ=бесконечность.

Т.е. на колонне с датчиком температуры установленным в 4-5Ф насадочной части от куба можно сделать то же самое.322, 17 Янв. 23, 20:22

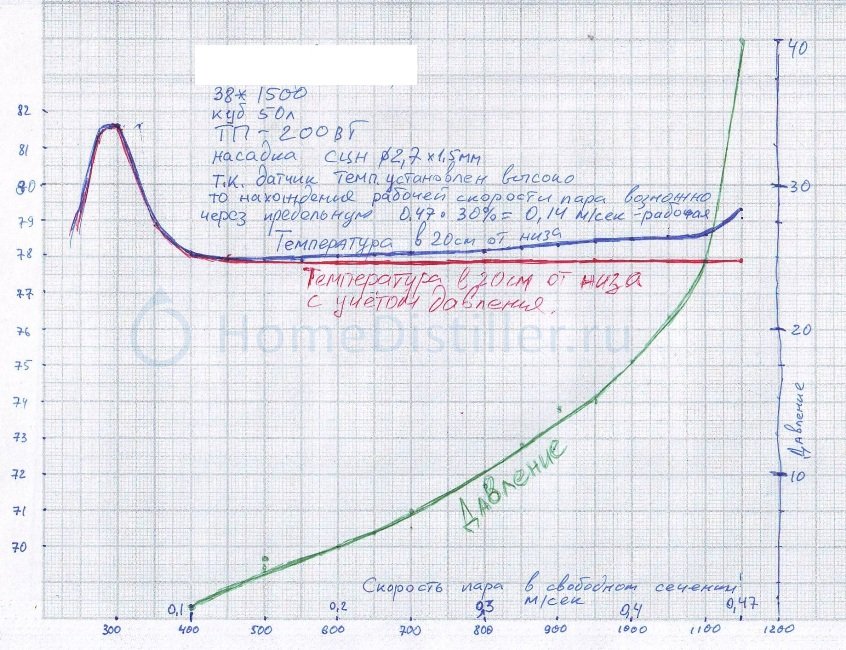

если датчик установить высоко то там спирт голимый и ничего не измеряем. вот наглядный пример установки датчика выше чем нужно.

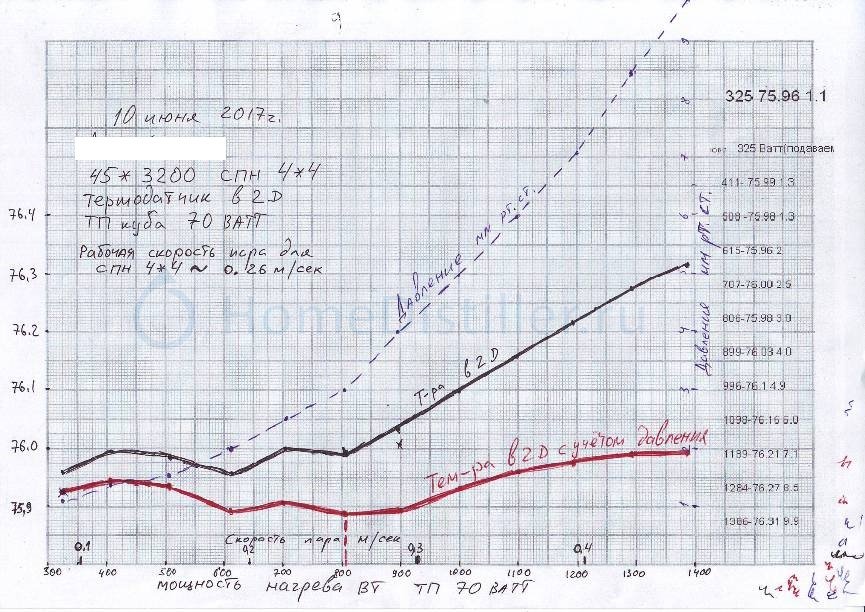

а должно получиться, когда датчик пониже, вот так:

опять же место установки датчика от диаметра и высоты колонны зависит, говорить о 1D или 4D не совсем корректно.

Даже без отбора есть системная ошибка с выдуванием ЛКК в колонну и дефлегматор, не говоря уже про отбор.dee, 17 Янв. 23, 20:34

Бред какой)

Добавлено через 2мин.:

если датчик установить высоко то там спирт голимый и ничего не измеряемИвИн, 17 Янв. 23, 20:51

Купи нормальный датчик, не позорься. Расскажешь потом, чего намерил на 4-5Ф.

Если только не делаешь спирт при ФЧ=бесконечность.Dry Gin, 17 Янв. 23, 20:49

я тебе одолжение делаю, учись, читай.

Имел в виду паровой до дефлегматора. С постоянным ФЧ.Dry Gin, 17 Янв. 23, 19:23

это параллельный паровой отбор, vapor managment, у меккаода был поначалу на схеме БРУ прямого/полупрямого действия, он делил пар между двумя (бражно-эпюрационной и спирто-концентрационной) колоннами, установленными над одной отгонной частью с ТЭНом, заслонка с сервоприводом и микропроцессором, потом отказался. [сообщение #13231854], [сообщение #13139287] Перешел к схеме БРУ косвенного действия. Не знаю зачем тебе это, между вами технологическая пропасть.

захлеб был определен на 4.8 квт при давлении от 17мм и пошло до 20мм и вверху увидел в диоптре его...
рабочее оказалось за минусом 20процентов гдето 3.8квт и ниже при давление 10-12ммdenis_len, 17 Янв. 23, 21:42

нормально, это 950Вт для 2" трубы, для спн-тройки будет 1,5кВт и почти 2кВт для четверки. Если налетят форумные тролли и начнут трясти листиками, разрисованными синей ручкой, просто не обращай внимание.

denis_len, Ссылку на видос дай

denis_len, А зачем ты на столько мощность завышаешь?

я тебе одолжение делаю, учись, читайИвИн, 17 Янв. 23, 21:01

Повторюсь. Практической ценности от измерения разделяющей при бесконечном ФЧ ноль. Может однажды дойдёт.

заслонка с сервоприводом и микропроцессоромdee, 17 Янв. 23, 21:18

Понятно. Ты в теме VM совсем не разобрался. Спроси у Zapal хотя бы, одного из родоначальников, как это работает.

Практической ценности от измерения разделяющей при бесконечном ФЧ нольDry Gin, 17 Янв. 23, 22:46

Разделяющая способность зависит от скорости пара. А скорость пара не зависит от ФЧ, повторяйся ты или не повторяйся

Разделяющая способность зависит от скорости пара.Vertu, 17 Янв. 23, 22:58

И больше ни от чего? При ФЧ=1 и при ФЧ=8 разницы не будет?

я не понялdenis_len, 17 Янв. 23, 23:04

Для отбора 2 л/час достаточно 2 кВт

Добавлено через 7мин.:

При ФЧ=1 и при ФЧ=8 разницы не будет?DIMA1965, 17 Янв. 23, 23:09

Может будет, но соответствующая

Добавлено через 3мин.:

Крель эти графики при каком ФЧ рисовал?

там я так и не понял на вертикальной оси что за параметр?ИвИн, 17 Янв. 23, 20:11

ВЕП. Зельвенский Ректификация разбавленных растворов.

Master_1, спасибо. кстати тут, на хд она есть. [насадка хэли-грид. Страница 5]

Разделяющая способность зависит от скорости параVertu, 17 Янв. 23, 22:58

не, тут другое, Джинни до сих пор не может вкурить что ВЭТС (как и КПД тарелки) не зависит от ФЧ, для него расчеты числа тарелок графическим методом, неоднократно описанные в книгах Стабиникова или Цыганкова - мракобесие

ВЭТС (как и КПД тарелки) не зависит от ФЧdee, 18 Янв. 23, 09:02

Ну-ка ну-ка. Значит ты утверждаешь, что КПД ФТ не зависит от ФЧ?

Добавлено через 1мин.:

расчеты числа тарелок графическим методомdee, 18 Янв. 23, 09:02

Это не теоретические тарелки.

Докизделись называется. Бумага терпит. Тем более виртуальная.
Всегда было при работе на себя и с приемлимым отбором примерно вдвое разница. Ну плюс-минус. Даже формулы есть с опупительнвми интегралами. Где участвует таже скорость пара.

Виктрыч, ты "матрёшку" довёл до рабочего состояния?

Склероз. Какую матрешку?
Я сейчас скорее ардуинщик, чем самогонщик.

Виктрыч, в 15 году страдания с Хэли Грид.
